IMAS-CONNECT™

Adapterinsatser för Keystone-uttag, PushPull-anslutning och cirkulära kontakter

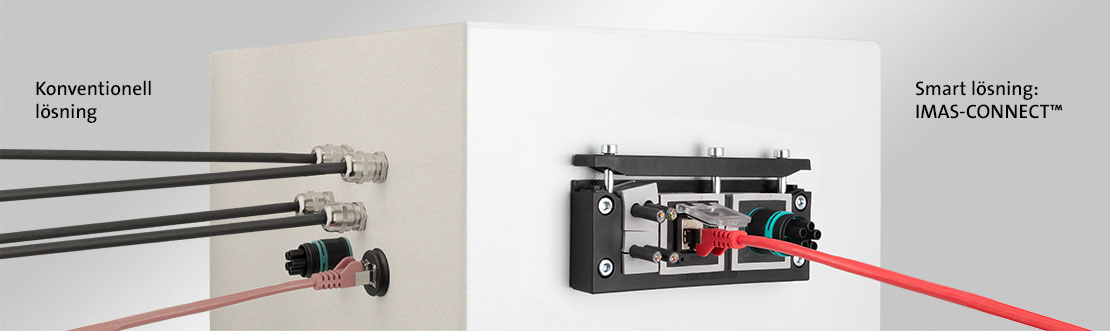

IMAS-CONNECT™ av icotek är ett modulärt utformat insatssystem för montering av cirkulära kontakter, keystone-uttag, PushPull-kontakter, slangkopplingar, tryckkompensationselement och mycket mer. Genom att använda det modulära adaptersystemet blir den delbara genomföringsramen från icotek ett hybridsystem. Få reda på mer »

Begär ditt gratis produktprov

Din icotek-partner i Sverige:

C-Pro AB
Tel. +46 31-57 57 85
info@c-profil.se
www.c-profil.se

Adapterinsatser för KEL-system

Delbar kabelgenomföringsram med Han 3A / Han 4A kontakt / IP65 / UL Type 12

Det modulära gränssnittsystemet (MIS) är en delbar kabelingång för kablar med eller utan kontakt i kombination med industrikontakter 3A eller 4A.

» MIS

Adapterinsats för KEL med innergänga M5 - M25, IP65/IP66

Adapterinsats med innergänga baserad på KT-insaterna.

» AT-M | AT-K-M

Adapterinsats för KEL med innergänga 1/8" - 1/4" (BSP), IP66

Adapterinsats med Whitworth-rörgänga enligt ISO 227-1 baserad på KT-insaterna.

Adapterinsats med skyddslucka för KEL, för keystone-uttag, IP54

Adapterinsats med skyddslucka baserad på de stora KT-insatserna för "snap-in" montering av keystone-uttag.

» AT-KS-AK

Adapterinsats för KEL, för keystone-uttag

Adapterinsats baserad på de stora KT-insatserna för "snap-in" montering av keystone-uttag.

» AT-KS

Adapterinsats för KEL, för PushPull-kontakter, IP65

Adapterinsats baserad på de stora KT-insatserna för PushPull-anslutning.

» AT-PP

Adapterinsats för KEL, för M23 fyrkantig fläns, IP65

Adapterinsats baserad på de stora KT-insatserna för fyrkantiga flänsar med måtten 19,8 x 19,8 mm (M23).

» AT-FL

Adapterinsats för KEL, för speciella lösningar, IP65

Adapterinsats för speciella lösningar baserad på KT-insaterna.

» AT-B

Kabelgenomföringssystem, IP54 - IP66

Kabelgenomföringsramar för kontakterade kablar (med standardhåltagning för industrikontakter ).

Den praktiska produktkonfiguratorn

Med produktkonfiguratorn kan du nu montera ditt kabelgenomföringssystem med de nödvändiga kabel- eller adapterinsatser.

Adapterinsatser för QUICK-system

Genomföringsadapter till KEL-QUICK med inre gänga M5 - M25 / IP54

Adapter grommets with inner thread based on QT cable grommets.

» QT-AT-M | QT-AT-K-M

Adapterinsats med skyddslucka för KEL-QUICK, för keystone-uttag, IP54

Adapterinsats med skyddslucka baserad på de stora QT-insatserna för "snap-in" montering av keystone-uttag.

» QT-AT-KS-AK

Adapterinsats för KEL-QUICK, för keystone-uttag

Adapterinsats baserad på de stora QT-insatserna för "snap-in" montering av keystone-uttag.

» QT-AT-KS

Adapterinsats för KEL-QUICK, för PushPull-kontakter, IP54

Adapterinsats baserad på de stora QT-insatserna för PushPull-anslutning.

» QT-AT-PP

Adapterinsats för KEL-QUICK, för M23 fyrkantig fläns, IP54

Adapterinsats baserad på de stora KQT-insatserna för fyrkantiga flänsar med måtten 19,8 x 19,8 mm (M23).

» QT-AT-FL

Adapterinsats för KEL-QUICK, för speciella lösningar, IP54

Adapterinsats för speciella lösningar baserad på QT-insaterna.

» QT-AT-B

Delbar kabelgenomföringsram för verktygslöst montage, IP54

QT-insatsbaserade kabelgenomföringsramar för verktyglöst montage. Finns som enkel- eller dubbelradig.

» KEL-QUICK | KEL-QUICK-E

Tillbehör

Tryckkompensationselement med metrisk gänga, IP68

Tryckkompensationselement med metrisk gänga för att undvika kondensering av vatten i högt skyddsklassade kapslingar (IP68)

» PCE

Pneumatiska skottkopplingar

The bulkhead fittings & couplings for pneumatic hoses are also available individually for use with the adapter grommets.

» Pneumatiska skottkopplingar

Keystone Jack

The Keystone jacks are also available individually for use with the adapter grommets.

» Keystone Jack

Det nya modulära adaptersystemet IMAS-CONNECT™ är ett modulärt utformat insatssystem för montering av cirkulära kontakter, keystone-uttag, slangkopplingar, tryckkompensationselement och mycket mer. Genom att använda det modulära adaptersystemet blir den delbara genomföringsramen ett hybridsystem. Kontakterade- och standardkablar eller slangar kan dirigeras och samtidigt fungerar systemet som ett gränssnitt för kontakter. Insatserna som är gjorda av elastomer med en polyamidkropp passar perfekt till icoteks delbara genomföringsramar, t.ex. KEL-U, KEL-ER, KEL-FG, KEL-QUICK och uppfyller skyddsklasserna IP54 till IP65.

Adapterinsats AT-KS - stort utbud av keystone-uttagsmöjligheter.

» Adapterinsatserna AT-KS är baserade på de stora KT-insatserna, » insatserna QT-AT-KS är baserade på de stora QT-insatserna. Den integrerade polyamidkroppen möjliggör en "snap-in" montering av alla uttag som är baserade på keystone-systemet, t.ex. USB, RJ45, HDMI och ca. 70 st. andra keystone-uttag. För montering snäpper du helt enkelt fast keystone-uttaget i adapterinsatsen.

Översikt på keystone-uttag (PDF)

Adapterinsatser AT-PP som gränssnitt för PushPull-anslutning

» Adapterinsatserna AT-PP är baserade på de stora KT-insatserna, » insatserna QT-AT-PP är baserade på de stora QT-insatserna. Med de påskruvbara höljena kan alla modulerna i kategorin "compact" som förfogar över ett PushPull system insättas i genomföringen.

Översikt på PushPull-uttag (PDF)

Adapterinsatser AT-FL för M23 fyrkantig fläns

» Adapterinsatserna AT-FL är baserade på de stora KT-insatserna, » insatserna QT-AT-FL är baserade på de stora QT-insatserna.

Alla fyrkantiga flänsar med måtten 19,8 x 19,8 mm (M23) kan integreras.

AT-FL skyddar upp till IP65 (beroende på fläns och kontakt).

Adapterinsatser AT-M / AT-K-M som gränssnitt för små cirkulära kontakter

» Adapterinsatserna AT-K-M baseras på de små KT-insaterna, insatserna QT-AT-K-M är baserade på de stora QT-insatserna. Genom att använda AT-K-M insatsen är det flera kontakter som kan sättas in direkt i genomföringsramen, t.ex. pneumatiska anslutningskontakter M12 x 1,0, cirkulära kontakter och tryckkompensationselement.

AT-M serien är perfekt för att skapa ett gränssnitt för signal-, data-, kraft- och hybridkontakter genom att enkelt skruva in dem i AT-M gängan. Adapterinsatserna AT-M är baserade på den stora KT-insatsen, » insatserna QT-AT-M är baserade på de stora QT-insatserna.

icotek erbjuder även skruvpluggar för att stänga adapterinsatsen. En blind adapterinsats AT-B / QT-AT-B finns också. Den integrerade polyamidkroppen är helt stängd på ena sidan. Särskilda hål kan göras här likaså mindre flänsbussningar (för t.ex. skruvmonterade hybridkontakter).
