IMAS-CONNECT™

Joints d'adaptation pour modules Keystone, connecteurs PushPull & connecteurs circulaires

IMAS-CONNECT™ est un système de joints d'adaptation modulaire pour le montage de connecteurs circulaires, de modules Keystone, de connecteurs PushPull, de raccords de gaines, de compensateurs de pression et bien plus encore. En utilisant le système d'adaptateur modulaire, le cadre d'entrée de câbles devient un système hybride. En savoir plus »

Demandez votre échantillon gratuit

Joints d'adaptation pour les systèmes KEL

Passe-câbles divisibles avec connexion Han 3A / 4A / IP65 / UL Type 12

Le système d'interface modulaire (MIS) est un passe-câbles divisible pour câbles avec et sans connecteurs en combinaison avec des connecteurs industriels 3A ou 4A.

» MIS

Joints d'adaptation pour KEL avec taraudage métrique M5 - M25, IP65/IP66

Joints d'adaptation avec taraudages métriques pour le montage de connecteurs circulaires.

» AT-M | AT-K-M

Joints d'adaptation pour KEL avec taraudage 1/8" - 1/4" (BSP), IP66

Joints d'adaptation avec filetage de tuyau Whitworth selon ISO 227-1 pour le montage de connecteurs circulaires.

Joint d'adaptation pour KEL, pour modules Keystone, avec volet de protection, IP54

Joint d'adaptation avec volet de protection pour l'assemblage par enfichage de tous les modules Keystone.

» AT-KS-AK

Joint d'adaptation pour KEL, pour modules Keystone

Joint d'adaptation pour l'assemblage par enfichage de tous les modules Keystone.

» AT-KS

Joint d'adaptation pour KEL, pour connecteurs PushPull, IP65

Joint d'adaptation pour la technologie PushPull de raccordement d'appareils.

» AT-PP

Joint d'adaptation pour KEL, pour embases carrées M23, IP65

Joints d'adaptateur basé sur des joints KT pour embases carrées de dimensions 19,8 x 19,8 mm (M23).

» AT-FL

Joints d'adaptation pour KEL, pour découpes personnalisés, IP65

Joint d'adaptation plein (basé sur KT) pour taraudages et découpes personnalisés.

» AT-B

Passe-câbles divisibles, IP54 - IP66

Cadres passe-câble divisibles pour câbles pré confectionnés (basées sur des découpes standards de connecteurs industriels).

Le configurateur de produits pratique

Personalisez dès à présent votre système passe-câbles avec les joints inclus.

Joints d'adaptation pour les systèmes QUICK

Joints d'adaptation pour KEL-QUICK avec taraudage métrique M5 - M25, IP54

Joints d'adaptation avec taraudages métriques pour le montage de connecteurs circulaires.

» QT-AT-M | QT-AT-K-M

Joint d'adaptation pour KEL-QUICK, pour modules Keystone, avec volet de protection, IP54

Joint d'adaptation avec volet de protection pour l'assemblage par enfichage de tous les modules Keystone.

» QT-AT-KS-AK

Joint d'adaptation pour KEL-QUICK, pour modules Keystone

Joint d'adaptation pour l'assemblage par enfichage de tous les modules Keystone.

» QT-AT-KS

Joint d'adaptation pour KEL-QUICK, pour connecteurs PushPull, IP54

Joint d'adaptation pour la technologie PushPull de raccordement d'appareils.

» QT-AT-PP

Joint d'adaptation pour KEL-QUICK, pour embases carrées M23, IP54

Joints d'adaptateur basé sur des joints QT pour embases carrées de dimensions 19,8 x 19,8 mm (M23).

» QT-AT-FL

Joints d'adaptation pour KEL-QUICK, pour découpes personnalisés, IP54

Joint d'adaptation plein (basé sur QT grand) pour taraudages et découpes personnalisés.

» QT-AT-B

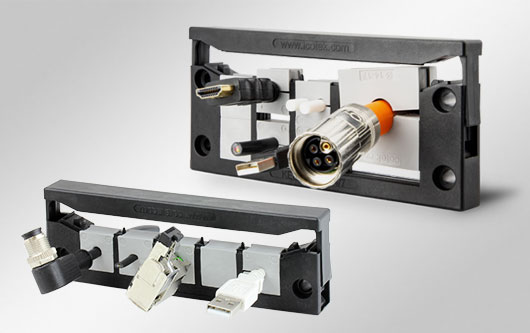

Passe-cables divisibles à clipser, IP54

Cadres passe-câble IP54 (certifié) pour découpes des connecteurs industriels, assemblage sans vis. Convient pour la série des joints QT.

» KEL-QUICK | KEL-QUICK-E

Accessoires

Compensateur de pression avec filetage métrique, IP68

Compensateur de pression avec filetage M12 qui permet d'éviter la condensation dans des systèmes très étanches (IP68).

» PCE

Raccords de cloison pneumatiques

Les raccords de cloison pour tuyaux pneumatiques sont également disponibles de manière individuelle, pour être utilisés avec les joints d'adaptation.

» Raccords de cloison pneumatiques

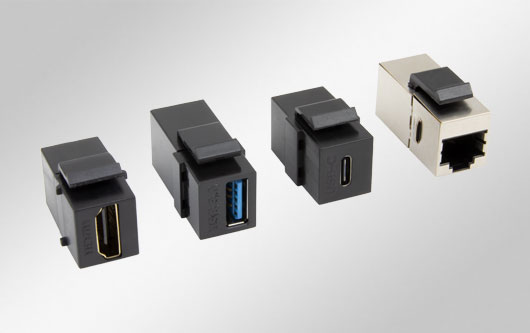

Modules Keystone

Les modules Keystone sont également disponibles de manière individuelle, pour être utilisés avec les joints d'adaptation.

» Modules Keystone

Info guide – tout ce que vous devez savoir sur les joints d'adaption !

Le système d'adaptateur modulaire IMAS-CONNECT™ est un système de joints d'adaptation pour le montage de connecteurs circulaires, de modules Keystone, de raccords de gaines, de compensateurs de pression et bien plus encore.

En utilisant le système d'adaptateur modulaire, le cadre d'entrée de câbles devient un système hybride. Des câbles, gaines ou des faisceaux peuvent être acheminés et le système sert en même temps d'interface pour les connecteurs. Les joints, en élastomère avec un corps en polyamide, s’intègrent parfaitement dans les cadres d’entrée de câbles icotek comme les KEL-U, KEL-ER, KEL-FG et le KEL-QUICK et répondent aux classes de protection IP54 à IP65 / IP66 (selon le type de joint).

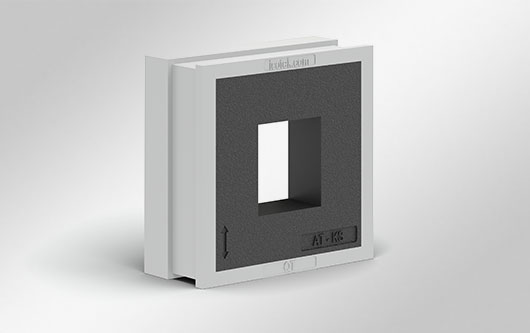

Joint d'adaptation AT-KS - Nombreuses possibilités d'intégration de modules Keystone

Les » joints adaptateurs AT-KS sont basés sur les grands joints KT, les » joints QT-AT-KS sont basés sur les grands joints QT. Le corps en polyamide intégré permet un assemblage par enfichage de tous les modules basés sur le système Keystone : USB, RJ45, HDMI et quelques 70 autres modules Keystone. Pour l'assemblage, insérez simplement le module Keystone dans le joint adaptateur.

Aperçu des modules Keystone (PDF)

Joints IMAS-CONNECT™ pour modules Keystone désormais disponibles avec volet de protection !

Si un module Keystone pré-assemblé n'est pas utilisé directement, le rabat avec joint intégré offre une protection fiable contre les projections d'eau et la poussière. Autres avantages :

Certification IP54 quand le volet est fermé
Facile à installer grâce au verrrouillage : le volet tient en position ouverte
Possibilité de sceller le volet pour éviter les dégradations

Le joint d'adaptation AT-KS-AK est disponible pour les systèmes icotek KEL et QUICK:

AT-KS-AK

QT-AT-KS-AK

Joints d'adaptation AT-PP - L'interface vers les connecteurs PushPull

Le » joint adaptateur AT-PP est basé sur un grand joint KT, le » joint adaptateur QT-AT-PP sur un grand joint QT. La découpe permet la compatibilité avec tous les capots / embases et modules compacts basés sur le système PushPull de raccordement d'appareils.

Aperçu des modules PushPull (PDF)

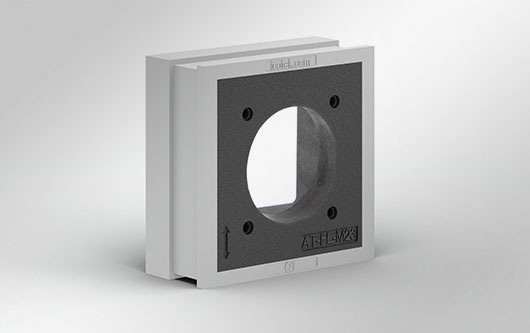

Joints d'adaptation AT-FL – convient pour embases carrées M23

Les » joints adaptateurs AT-FL sont basés sur les grands joints KT, les » joints QT-AT-FL sont basés sur les grands joints QT.

La découpe permet la compatibilité avec tous les embases carrées de dimensions 19,8 x 19,8 mm (M23).

L’AT-FL permet également une protection jusqu’à IP65 (en fonction de l'embase utilisée).

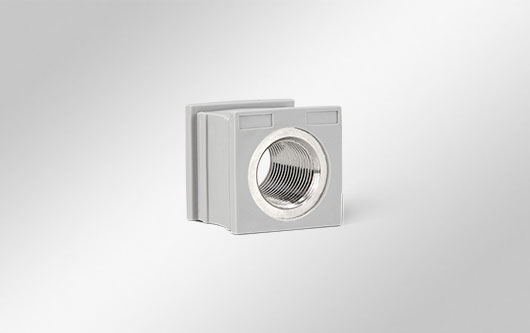

Joints d'adaptation AT-M / AT-K-M - L'interface vers les connecteurs circulaires

En utilisant le » joint adaptateur AT-K-M (basé sur KT petit) ou le » joint adaptateur QT-AT-K-M (basé sur QT petit) avec une taraudage métrique M5 - M16, plusieurs connecteurs peuvent être insérés directement dans le cadre d’entrée de câbles : raccords de cloison pneumatiques, petits connecteurs circulaires et éléments de compensation de pression.

La gamme des joints AT-M / QT-AT-M est idéale pour créer une interface pour les connecteurs de signaux, de données, d'alimentation et hybrides en les vissant simplement dans le taraudage de l’AT-M (M12 - M25). icotek propose également des bouchons à vis pour fermer le nouveau joint taraudé AT-M.

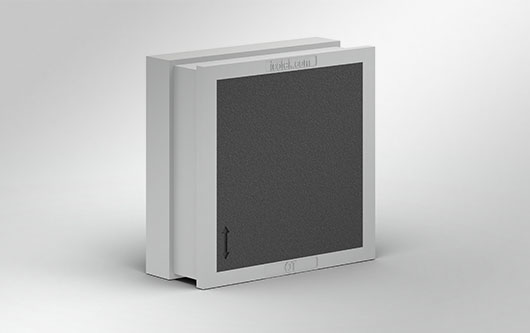

Des joints plein AT-B / QT-AT-B sont également disponibles. Le corps en polyamide intégré est alors complétement fermé sur un côté. Des taraudages et des découpes personnalisés peuvent être réalisés (comme le montage de connecteurs hybrides à vis).
