IMAS-CONNECT™

Sovitintiivisteet Keystone-liittimille, PushPull-liitännöille ja kierteillä varustetuille liittimille

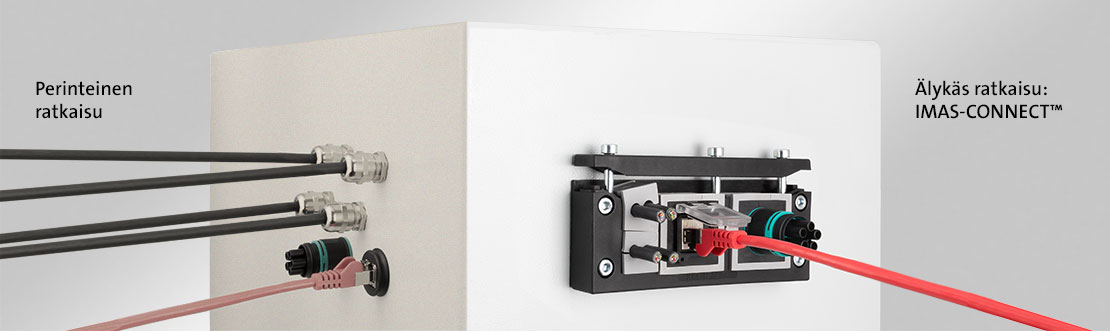

IMAS-CONNECT™ on modulaarisesti suunniteltu läpivientijärjestelmä kierteillä varustettujen liittimien, Keystone-liittimien, PushPull-liittimien, letkuliitäntöjen, paineen tasauselementtien ja paljon muun läpiviemiseen. Hyödyntämällä modulaarista sovitinjärjestelmää halkaistava icotek -läpivientikehys muuttuu hybridijärjestelmäksi. Lue lisää »

Pyydä ilmainen tuotenäyte

Sovittimet KEL-järjestelmiin

Split cable entry frame with Han 3A / Han 4A connection / IP65 / UL Type 12

The modular interface system (MIS) is a split cable entry for cables with and without plugs in combination with industrial connectors 3A or 4A.

» MIS

Adapteritiivisteosat sisäkierteillä M5 - M25, IP65/IP66

KT-tiivisteosiin perustuvat adapteritiivisteosat sisäkierteillä.

» AT-M | AT-K-M

Adapteritiivisteosat sisäkierteillä, 1/8" - 1/4" (BSP), IP66

Myös AT-K-Z tiivisteosat Whitworth putkikierteillä ISO 227-1 (BSP) mukaan, on saatavilla 1/8" ja 1/4" kokoisina.

Adapteritiivisteosat Keystone verkkoliittimille, jossa suojakansi, IP54

KT-tiivisteosiin perustuva adapteritiivisteosa Keystone verkkoliittimille snap-in kiinnityksellä.

» AT-KS-AK

Adapteritiivisteosat Keystone verkkoliittimille

KT-tiivisteosiin perustuva adapteritiivisteosa Keystone verkkoliittimille snap-in kiinnityksellä.

» AT-KS

Adapteritiivisteosat PushPull liitinjärjestelmille, IP54

KT-tiivisteosiin perustuva adapteritiivisteosa PushPull liitinjärjestelmille.

» AT-PP

Adapteritiivisteosat M23 sisäkierteellä, IP65

KT-tiivisteosiin perustuva adapteritiivisteosa neliömallisella laipalla varustetuille liittimille 19.8 x 19.8 mm (M23)

» AT-FL

Adapteritiivisteosat räätälöityihin liitäntäratkaisuihin, IP65

KT-tiivisteosiin perustuva aukoton tiivisteosa räätälöityjä liitäntäratkaisuja varten (esim. ruuvikiinnitteiset hybridiliittimet).

» AT-B

Halkaistavat läpivientikehykset

Tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin.

Käytännöllinen icotek-tuotekonfiguraattori

Tuotekonfiguraattorin avulla voit nyt koota läpivientijärjestelmän tarvittavilla kaapeli- tai sovitintiivisteosilla.

Sovittimet QUICK-järjestelmiin

Adapteritiivisteosat sisäkierteillä M5 - M25, IP54

QT-tiivisteosiin perustuva adapteritiivisteosa sisäkierteellä

» QT-AT-M | QT-AT-K-M

Adapteritiivisteosat Keystone verkkoliittimille, jossa suojakansi, IP54

QT-tiivisteosiin perustuva adapteritiivisteosa Keystone verkkoliittimille snap-in kiinnityksellä.

» QT-AT-KS-AK

Adapteritiivisteosat Keystone verkkoliittimille

QT-tiivisteosiin perustuva adapteritiivisteosa Keystone verkkoliittimille, Snap-in kiinnityksellä.

» QT-AT-KS

Adapteritiivisteosat PushPull liitinjärjestelmille, IP54

QT-tiivisteosiin perustuva adapteritiivisteosa PushPull liitinjärjestelmille.

» QT-AT-PP

Adapteritiivisteosat M23 sisäkierteellä, IP54

QT-tiivisteosiin perustuva adapteritiivisteosa neliömallisella laipalla varustetuille liittimille 19.8 x 19.8 mm (M23)

» QT-AT-FL

Adapteritiivisteosat räätälöityihin liitäntäratkaisuihin, IP54

Isoihin QT-tiivisteosiin perustuva aukoton tiivisteosa räätälöityjä liitäntäratkaisuja varten (esim. ruuvikiinnitteiset hybridiliittimet).

» QT-AT-B

Läpivientikehykset, asennus ilman työkaluja, IP54 / UL Type 12

Halkaistava kaapeleiden läpivientijärjestelmä QT tiivisteosille. Soveltuu käytettäväksi kaapeleiden, valmiskaapeleiden ja putkien läpiviennissä.

» KEL-QUICK | KEL-QUICK-E

Halkaistava holkkitiiviste snap-in kiinnityksellä, M16-M50, IP54

Halkaistavat holkkitiivisteet QT tiivisteosille snap-in kiinnityksellä.

» QVT-CLICK

Tarvikkeet

Paineen tasauselementit, metrisillä kierteillä M12 x 1,5, IP68

Paineentasauselementti metrisellä kierteellä veden kondensoitumisen välttämiseksi erittäin tiiviissä koteloissa (IP68).

» PCE

Bulkhead -liittimet pneumaattisille letkuille

Pneumaattisille letkuille tarkoitettuja bulkhead-liittimiä on saatavana myös yksittäin käytettäväksi adapteritiivisteosien kanssa.

» Bulkhead -liittimet

Keystone-liittimet

Keystone-liittimien kanssa yhteensopivia verkko-ja letkuliittimiä on saatavilla myös erikseen.

» Keystone-liittimet

Info - kaikki mitä sinun tarvitsee tietää sovitintiivisteistä

Uusi modulaarinen sovitinjärjestelmä IMAS-CONNECT™ on modulaarisesti suunniteltu läpivientijärjestelmä kierteillä varustettujen liittimien, Keystone-liittimien, letkuliitäntöjen, paineen tasauselementtien ja paljon muun läpiviemiseen.

Käyttämällä modulaarista sovitinjärjestelmää läpivientikehys muuttuu hybridijärjestelmäksi. Valmis- ja vakiokaapelit sekä letkut voidaan läpiviedä kehyksestä, joka toimii samalla liitinrajapintana muille liittimille.

Tiivisteosat, jotka on valmistettu elastomeerista ja joissa on polyamidirunko, sopivat täydellisesti halkaistaviin icotek-läpivientikehyksiin, kuten KEL-U, KEL-ER, KEL-FG ja KEL-QUICK, ja ne täyttävät läpivientityypistä riippuen tiiviysluokat IP54 - IP65 / IP66.

Sovitintiiviste AT-KS - suuri valikoima Keystone-liittimen integrointimahdollisuuksia

Sovitintiiviste AT-KS perustuu KT suuri -tiivisteosaan, sovitintiivisteet QT-AT-KS QT suuri -tiivisteosaan. Integroitu polyamidirunko mahdollistaa kaikkien Keystone-järjestelmään perustuvien liittimien, esim. USB-, RJ45- ja HDMI-liittimien sekä n. 70 muun Keystone-liittimen asentamisen napsauttamalla. Kokoonpanoa varten Keystone-liitin yksinkertaisesti napsautetaan sovitintiivisteeseen.

Yleiskatsaus Keystone-liittimistä (PDF)

Sovitintiivisteet AT-PP PushPull-liitännöille

Sovitinitiiviste AT-PP on valmistettu KT suuri -tiivisteosan pohjalta, läpivientitiiviste QT-AT-PP perustuu QTsuuri -tiivisteosaan. Muotoilu mahdollistaa kaikkien PushPull-laiteliitäntätekniikkaan perustuvien "kompaktien" liitinten ruuvikiinnityksen.

Yleiskatsaus PushPull-moduuleista (PDF)

Sovitintiivisteet AT-FL - sopivat M23 nelikulmaisiin laippaliittimiin.

Sovitintiivisteet AT-FL perustuvat KT suuri -tiivisteosaan, sovitintiivisteet QT-AT-FL QT suuri -tiivisteosaan. Kaikki neliölaipat, joiden mitat ovat 19,8 x 19,8 mm (M23), voidaan integroida AT-FL sovitintiivisteeseen. AT-FL tarjoaa jopa IP65-tiiviysluokan (riippuen käytetystä laipasta ja liittimestä)."

Sovitintiivisteet AT-M / AT-K-M pienille kierteillä varustetuille liittimille

Sovitintiiviste AT-K-M perustuu KT pieni -tiivisteosaan, sovitintiiviste QT-AT-K-M QT pieni -tiivisteosaan. AT-K-M-sovitintiivistettä käyttämällä voidaan asentaa useita liittimiä suoraan läpivientikehykseen, esim. pneumaattiset laippaliittimet M12 x 1,0, pyöreät liittimet ja paineentasauselementit.

AT-M-mallisarja sekä QT-AT-M -sovitintiivisteet soveltuvat erinomaisesti liitännän luomiseen signaali-, data-, virta- ja hybridiliittimille yksinkertaisesti ruuvaamalla ne AT-M-kierteeseen. AT-M-sovitinläpiviennit perustuvat KT suuri -tiivisteosaan. icotek tarjoaa myös ruuvitulppia sovitintiivisteen sulkemiseen. Saatavana on myös reiättömiä AT-B- ja QT-AT-B -sovitintiivisteitä. Integroitu polyamidirunko on yhdeltä puolelta täysin suljettu. Tähän voidaan tehdä erikoisaukotuksia sekä sukotuksia pienempiä laippaholkkeja (esim. ruuvikiinnitteisiä hybridilaiteliittimiä) varten.
