IMAS-CONNECT™

Adaptertulen voor Keystone-modules, PushPull-connectiviteit en ronde connectoren

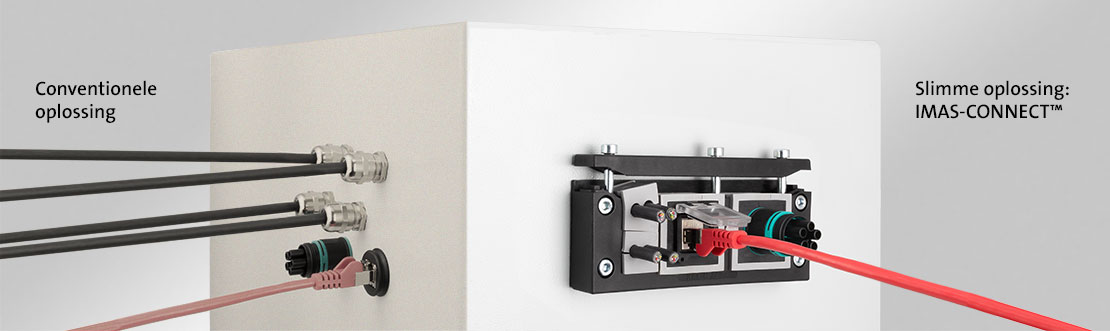

IMAS-CONNECT ™ van icotek is een consistent modulair ontworpen doorvoersysteem voor het monteren van ronde connectoren, Keystone-modulen, PushPull-connectoren, slangkoppelingen, drukcompensatie-elementen en nog veel meer. Door gebruik te maken van het modulaire adaptersysteem wordt het deelbare icotek-kabelinvoerframe een hybride systeem. Meer informatie »

Vraag uw gratis product sample aan

Adaptertulen voor KEL-systemen

Deelbaar kabelinvoerframe met Han 3A / Han 4A aansluiting / IP65 / UL Type 12

Het modulaire interface systeem (MIS) is een deelbare kabelinvoer voor kabels met en zonder stekker in combinatie met industriële connectoren in bouwvorm 3A of 4A.

» MIS

Adaptertule voor KEL met binnendraad M5 - M25, IP65/IP66

Adaptertule met binnendraad op basis van KT kabeldoorvoertules.

» AT-M | AT-K-M

Adaptertule voor KEL met binnendraad 1/8" - 1/4" (BSP), IP66

Adaptertule met binnendraad op basis van KT kabeldoorvoertules.

» AT-K-Z

Adaptertule met afdekklep voor KEL, voor Keystone-modulen, IP54

Adaptertule met afdekklep op basis van grote KT-kabeldoorvoertules voor klikmontage van Keystone-modulen.

» AT-KS-AK

Adaptertule voor KEL, voor Keystone-modulen

Adaptertule op basis van grote KT-kabeldoorvoertules voor klikmontage van Keystone-modulen.

» AT-KS

Adaptertule voor KEL, voor PushPull-connectoren, IP65

Adaptertule op basis van grote KT-kabeldoorvoeren voor PushPull-verbindingstechnologie.

» AT-PP

Adaptertule voor KEL, voor vierkante M23-flens, IP65

Adaptertule op basis van grote KT-kabeldoorvoeren voor vierkante flenzen met de afmetingen 19,8 x 19,8 mm (M23).

» AT-FL

Adaptertule voor KEL, voor speciale oplossingen, IP65

Adaptertule voor speciale oplossingen op basis van KT kabeldoorvoertules.

» AT-B
Kabeldoorvoer voor standaarduitsparingen van zware industriële connectoren. Verkrijgbaar als enkele of dubbele rijversie.

Deelbaar kabelinvoersystemen, IP54 - IP66

Deelbaar kabelinvoersystemen voor kabels met connectoren (voor standaarduitsparingen van zware industriële connectoren).

» Deelbaar kabelinvoersystemen

De praktische product configurator

Met de productconfigurator kunt u nu uw kabelinvoersysteem samenstellen met de benodigde kabel- of adapterdoorvoertules.

Ontdek hier!

Adaptertulen voor QUICK-systemen

Adaptertule voor KEL-QUICK met binnendraad M5 - M25, IP54

Adaptertule met binnendraad op basis van QT kabeldoorvoertules.

» QT-AT-M | QT-AT-K-M

Adaptertule met afdekklep voor KEL-QUICK, voor Keystone-modulen, IP54

Adaptertule met afdekklep op basis van grote QT-kabeldoorvoertules voor klikmontage van Keystone-modulen.

» QT-AT-KS-AK

Adaptertule voor KEL-QUICK, voor Keystone-modulen

Adaptertule op basis van grote QT-kabeldoorvoertules voor klikmontage van Keystone-modulen.

» QT-AT-KS

Adaptertule voor KEL-QUICK, voor PushPull-connectoren, IP54

Adaptertule op basis van grote QT-kabeldoorvoeren voor PushPull-verbindingstechnologie.

» QT-AT-PP

Adaptertule voor KEL-QUICK, voor vierkante M23-flens, IP54

Adaptertule op basis van grote QT-kabeldoorvoeren voor vierkante flenzen met de afmetingen 19,8 x 19,8 mm (M23).

» QT-AT-FL

Adaptertule voor KEL-QUICK, voor speciale oplossingen, IP54

Adaptertule voor speciale oplossingen op basis van QT kabeldoorvoertules.

» QT-AT-B
QT kabelinvoerframes op basis van kabeldoorvoer voor montage zonder gereedschap. Verkrijgbaar als enkele of dubbele rijversie

Deelbaar kabelinvoerframe voor montage zonder gereedschap, IP54

Kabeldoorvoer op basis van QT doorvoertulen voor montage zonder gereedschap. Verkrijgbaar als enkele of dubbele rijversie.

» KEL-QUICK | KEL-QUICK-E

Accessoires

Drukcompensatie-element met metrische schroefdraad, IP68

Drukcompensatie-element met metrische schroefdraad om condensvorming in sterk afgesloten behuizingen te voorkomen (IP68)

» PCE

Pneumatische schotkoppelingen

The bulkhead fittings & couplings for pneumatic hoses are also available individually for use with the adapter grommets.

» Pneumatische schotkoppelingen

Keystone-modules

The Keystone jacks are also available individually for use with the adapter grommets.

» Keystone-modules


Informatie gids - alles wat u moet weten over IMAS-CONNECT™ adaptertulen!

Het nieuwe modulaire adaptersysteem IMAS-CONNECT ™ is een consequent modulair ontworpen doorvoersysteem voor het monteren van ronde connectoren, keystone-modulen, slangfittingen, drukcompensatie-elementen en nog veel meer.

Door gebruik te maken van het modulaire adaptersysteem wordt het kabelinvoerframe een hybride systeem. Voorgeconfectioneerde en standaard kabels of slangen kunnen worden geleid en tegelijkertijd dient het systeem als interface voor connectoren.

De doorvoertules, gemaakt van elastomeer met een polyamide body, passen perfect in de deelbare icotek kabelinvoerframes, zoals b.v. KEL-U, KEL-ER, KEL-FG en KEL-QUICK en voldoen aan de beschermingsklassen IP54 tot IP65 / IP66.



Adaptertule AT-KS - grote verscheidenheid aan integratiemogelijkheden van Keystone-modulen

De » adaptertulen AT-KS zijn gebaseerd op de grote KT-doorvoer, de » tulen QT-AT-KS zijn gebaseerd op de grote QT-doorvoer. De geïntegreerde polyamide body maakt een inklikbare montage mogelijk van alle jacks op basis van het Keystone-systeem, b.v. USB, RJ45, HDMI en ca. 70 andere Keystone-aansluitingen. Voor montage klikt u de Keystone-module eenvoudig in de doorvoertule.

Overzicht Keystone-modules (PDF)

Adaptertulen AT-PP als interface voor PushPull connectoren

De » adaptertulen AT-PP zijn gebaseerd op de grote KT-doorvoer, de » tulen QT-AT-PP zijn gebaseerd op de grote QT-doorvoer. The cut-out enables a screw assembly of all "compact" connector housings based on the PushPull device connection technology.

Overzicht PushPull-connectoren (PDF)

Adaptertulen AT-FL voor vierkante M23-flens

De » adaptertulen AT-FL zijn gebaseerd op de grote KT-doorvoer, de » tulen QT-AT-FL zijn gebaseerd op de grote QT-doorvoer.

Alle vierkante flenzen met afmetingen 19,8 x 19,8 mm (M23) kunnen worden geïntegreerd.

AT-FL biedt een indringingsbescherming tot IP65 (afhankelijk van de gebruikte flens en connector).



Adaptertulen AT-M / AT-K-M als interface voor kleine ronde connectoren

De » adaptertule AT-KM zit in de kleine KT -tule, de tule QT-AT-KM zit in de kleine QT -tule. Door gebruik te maken van de AT-KM adaptertule kunnen meerdere connectoren direct in het kabeldoorvoerframe worden gestoken, bijv. pneumatische koppelingen, M12 x 1,0, ronde connectoren en drukcompensatie-elementen .

Het AT-M-modellengamma is ideaal voor het creëren van een interface voor signaal-, data-, stroom- en hybride connectoren door ze eenvoudig in de AT-M-schroefdraad te schroeven. De adapter tulen AT-M zijn gebaseerd op de grote KT-doorvoer, de » tulen QT-AT-M zijn gebaseerd op de grote QT-doorvoer. icotek biedt ook pluggen aan om de adaptertule te sluiten.

Een lege adaptertule AT-B / QT-AT-B is ook verkrijgbaar. De geïntegreerde polyamide body is aan één kant volledig gesloten. Hier kunnen speciale boringen worden gemaakt, maar ook kleinere flensbussen (voor bijvoorbeeld geschroefde hybride apparaatconnectoren).
