IMAS-CONNECT™

モジュール型グロメット




IMAS-CONNECT™は、丸型コネクタ・M型電気コネクタ・キーストーンカプラ ワンタッチエアー継手・PushPullコネクタ・圧力調整弁など、さまざまな汎用部品の取付けが可能です。グロメットにM5~M25雌ネジや角穴付きで、保護等級は取付け部品により異なります。KELフレーム、KVTフレームに組み込むことで、分割式ケーブルエントリシステムは、ハイブリッドシステムとなります。詳細はこちら »

無料サンプル希望

KEL用 モジュール型グロメット

KEL用アダプタグロメット

メートル規格M5~25雌ネジ付 KTグロメットベースのアダプタグロメット(保護等級IP65/IP66)

» AT-M | AT-K-M

雌ネジ付きグロメット(内ネジ1/8~1/4(BSP)) IP66

AT-K-ZアダプターグロメットはKTケーブルグロメットをベースに作られており DIN ISO 227-1に準拠

» AT-K-Z

KEL・蓋付きのKeystoneモジュール用アダプタグロメット

一般的なKeystoneモジュール全てに対応したKTグロメットベースのアダプタグロメット(保護等級IP54)

» AT-KS-AK

KEL・Keystoneモジュール用アダプタグロメット

一般的なKeystoneモジュール全てに対応したKTグロメットベースのアダプタグロメット。

» AT-KS

KEL・PushPullコネクタ用アダプタグロメット

PushPullコネクタ組込み用 KTグロメットベースのアダプタグロメット(保護等級IP65)

» AT-PP

KEL・M23角フランジ(レセプタクル)用アダプタグロメット

19.8×19.8mm(M23)の角型フランジ組込み用 KTグロメットベースのアダプターグロメット(保護等級IP65)

» AT-FL

KEL用ブラインドグロメット

特注穴対応 KTグロメットベースのクローズドアダプタグロメット(保護等級IP65)

» AT-B

オンライン構成ツール

ご希望の組合せが確認できます

スタート

KEL-QUICK用 モジュール型グロメット

KEL-QUICK用アダプタグロメット

メートル規格M5~25雌ネジまたはインチネジ付 QTグロメットベースのアダプタグロメット(保護等級IP54)

» QT-AT-M | QT-AT-K-M

KEL-QUICK・蓋付きのKeystoneモジュール用アダプタグロメット

一般的なKeystoneモジュール全てに対応したKTグロメットベースのアダプタグロメット(保護等級IP54)

» QT-AT-KS-AK

KEL-QUICK・Keystoneモジュール用アダプタグロメット

一般的なKeystoneモジュール全てに対応したQTグロメットベースのアダプタグロメット

» QT-AT-KS

KEL-QUICK・PushPullコネクタ用アダプタグロメット

PushPullコネクタ組込み用 QTグロメットベースのアダプタグロメット(保護等級IP54)

» QT-AT-PP

KEL-QUICK・M23角フランジ(レセプタクル)用アダプタグロメット

19.8×19.8mm(M23)の角型フランジ組込み用 KTグロメットベースのアダプターグロメット(保護等級IP54)

» QT-AT-FL

KEL-QUICK用ブラインドグロメット

特注穴対応 QTラージグロメットベースのクローズドアダプタグロメット(保護等級IP54)

» QT-AT-B
産業用コネクタの標準取付け穴と同じ寸法で取付けできる、グロメットを使用するケーブルエントリです。

取付工具いらず 分割式ケーブルエントリフレーム

工具を使わずに取付けられるクイックシステムを採用した分割式ケーブルエントリー(保護等級IP54)

» KEL-QUICK | KEL-QUICK-E

アクセサリ

ネジ付き圧力補正エレメント

高密閉された筐体の結露を防止するM12×1.5のネジ付きの圧力補正エレメント(保護等級IP68)

» PCE

空気圧ワンタッチ継手

アダプタグロメットに組合わせて使用できる空気圧式ワンタッチ継手も個別に用意

» 空気圧ワンタッチ継手

Keystoneモジュール

アダプタグロメットに組合わせて使用できるKeystoneモジュールも個別に用意

» Keystoneモジュール


IMAS-CONNECT™

  • さまざまな汎用部品の取り付けが可能
    ※グロメットにM5~M25雌ネジ or 角穴付
  • 汎用部品:M型電気コネクタ・Kezstone モジュール
    ワンタッチエアー継手・PushPullコネクタ・圧力調整弁など
  • KEL-U/ER/QUICKフレームに組込める 革新的なグロメット
    ※フレーム保護等級 IP54~IP66

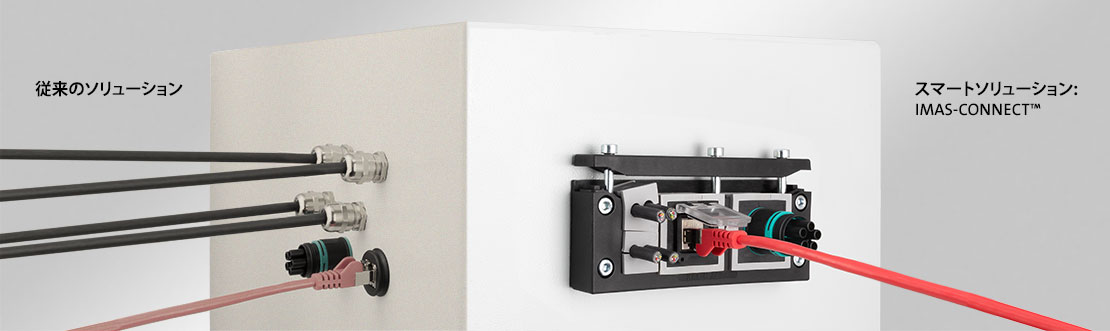

ケーブル・エアーホースだけでなく、電気コネクタや
エアーワンタッチ継手といったインターフェイスを、一か所に集約できる斬新なハイブリッドケーブルグランド



アダプタグロメットAT-KS ~キーパーツ結合の多様性

アダプタグロメット AT-KS はKTラージグロメットをベースに、アダプタグロメット QT-AT-KS はQTラージグロメットをベースにしています。ポリアミド製の一体型ボディに、USB・RJ45・HDMIなど約70種類のモジュールをスナップインすることができます。



キーストーンカプラ用 IMAS-CONNECT™アダプターグロメットが蓋付きで登場

組立て済みのキーストーンジャックを直接使用しない場合、シール一体型の蓋が水しぶきやほこりから確実に保護します。さらなる利点:

  • 蓋を閉じた状態でIP54認定
  • ロック機構によりコネクタ着脱が容易:蓋は開いた位置に固定される
  • 外部からの影響を防ぐため、蓋をしっかりと密閉することが可能

AT-KS-AKグロメット(アイコテック社製 KEL、QUICKフレーム用)は組立て済みのキーストーンジャックを使用可能です。

アダプタグロメットAT-PP ~PushPullコネクタのインターフェース

アダプタグロメット AT-PP はKTラージグロメットをベースに、アダプタグロメット QT-AT-PP はQTラージグロメットをベースにしています。PushPullシステムをベースにしたカテゴリー "コンパクト"の全てのモジュールをグロメットに挿入することができます。

アダプタグロメット AT-FL – M23 ~レセプタクルコネクタ用

アダプタグロメット AT-FL もKTラージグロメットをベースに、アダプタグロメット QT-AT-FL はQTラージグロメットをベースにしています。19.8 x 19.8mm(M23)サイズの全てのレセプタクルコネクタが組み込み可能です。AT-FLは最大IP65までの保護等級です(使用するフランジとコネクタによって異なります)。

アダプタグロメットAT-M / AT-K-M ~円型コネクタのインターフェース

アダプタグロメット AT-K-M はKTスモールグロメットをベースに、アダプタグロメット QT-AT-K-M はQTスモールグロメットをベースにしています。様々なコネクタ(例:圧空バルクヘッドコネクタ・メートル規格ネジ・圧力調整部品)をケーブルエントリフレームに直接組み付けることが出来ます。

アダプタグロメット AT-M はKTラージグロメットをべースに、アダプタグロメット QT-AT-M はQTラージグロメットをベースにしています。インターフェイスの一体化には、アイコテック社製分割式ケーブルエントリフレームをご使用ください。 AT-M雌ネジに、信号・データ通信・動力・ハイブリッドコネクタを簡単にねじ込むことができます。

AT-B / QT-AT-Bブランクグロメットも使用可能です。ポリアミド本体は片面が完全に閉じており、より小さいフランジ付きのアッセンブリ(例:ハイブリッドコネクタ)が可能です。また、この面に特注穴を開けることも出来ます。
