AT-M | AT-K-M | AT-K-Z | Adapterinsatser

med inre gänga M5 - M25 & 1/4" - 1/8" / IP65/IP66

Beställ ett gratis produktprov!
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
video
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser
AT-M | AT-K-M | AT-K-Z | Adapterinsatser

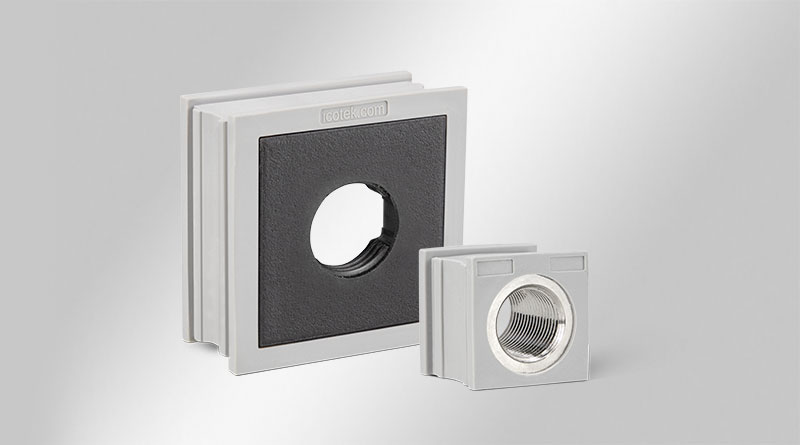

AT-M är en genomföringsadapter (baserad på stora KT-genomföringen) med integrerade metriska gängor, lämpliga för delade kabelgenomföringsramar KEL. AT-M är gjorda av elastomer med en polyamidkropp.

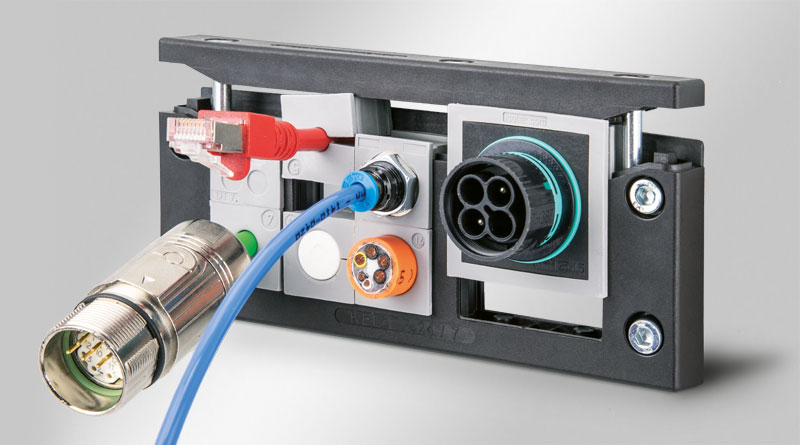

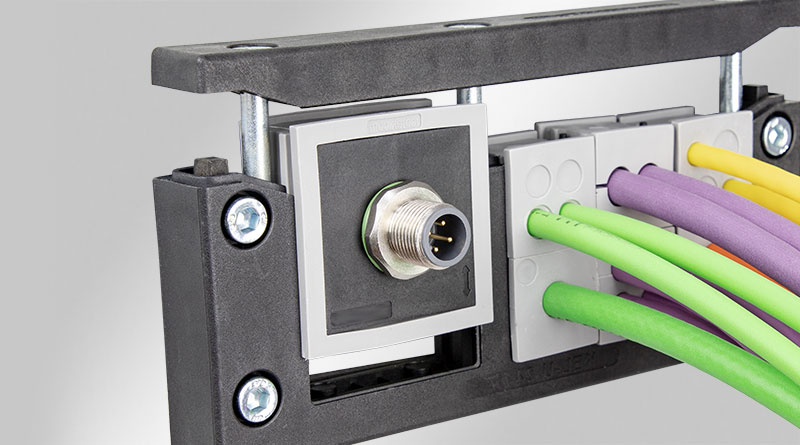

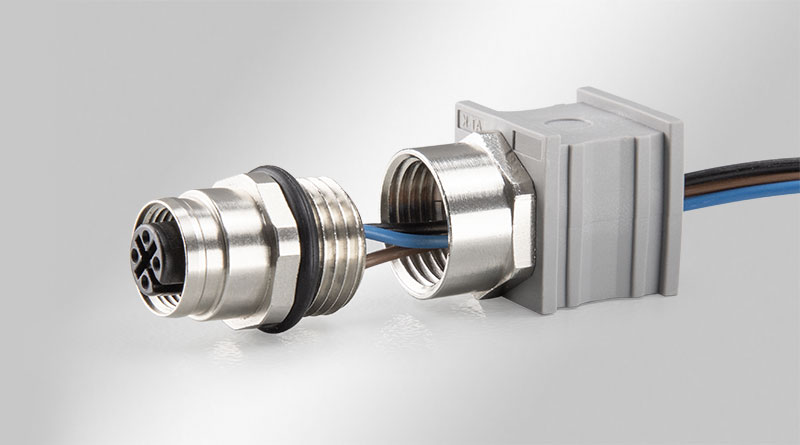

AT-M finns med innergänga M12 x 1.0, M16 x 1.5, M20 x 1.5 och M25 x 1.5. AT-M är idealisk för att skapa ett gränssnitt för signal-, data-, effekt- eller hybridkontakt genom att helt enkelt skruva in dem i AT-M-gängan. Tryckkompensationselement eller slangförskruvningar upp till M25 x 1,5 kan också skruvas in i AT-M.

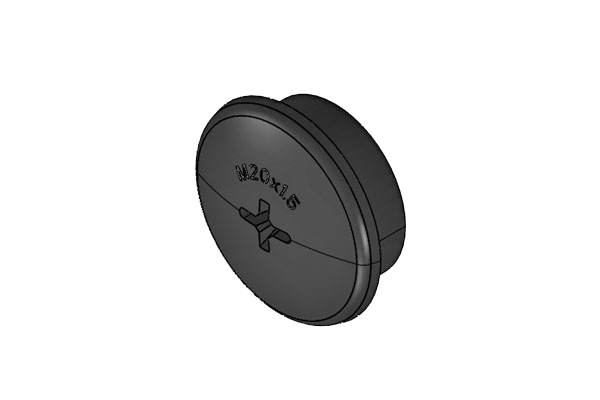

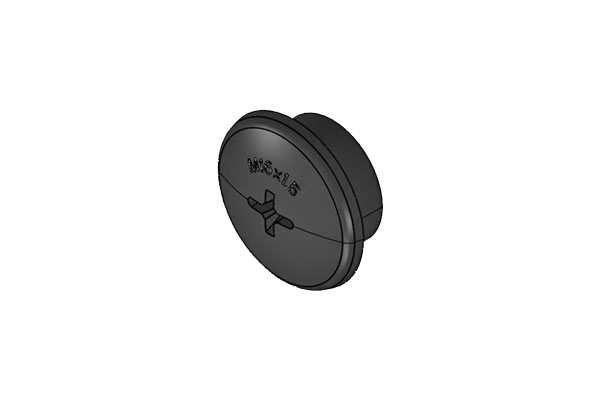

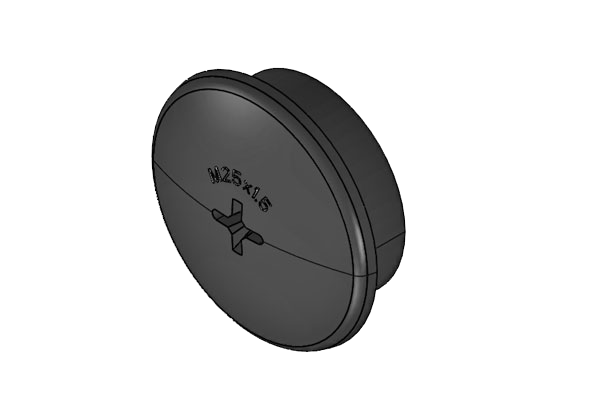

icotek erbjuder också skruvpluggar för storlekarna M16, M20 och M25 för att stänga den metriska inre gängan AT-M.

AT-K-M är en genomföringsadapter (baserad på små KT-genomföringar) med integrerade metriska gängor, lämpliga för delade kabelgenomföringsramar. AT-K-M är gjorda av elastomer med en nickelpläterad mässingskropp.

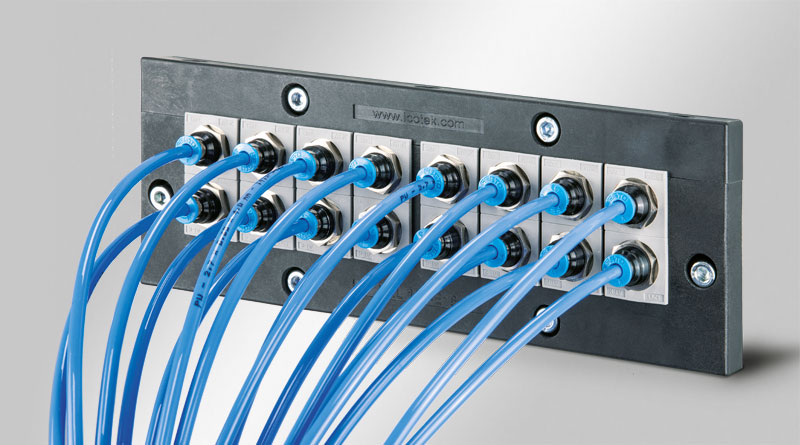

AT-K-M finns med innergängor M5 x 0,5, M8 x 1,0, M12 x 1,0, M12 x 1,5, M14 x 1.0, M16 x 1.5, 1/8" och 1/4" (AT-K-Z med Whitworth-rörgänga enligt ISO 227-1). Genom att använda AT-K-M kan flera anslutningar sättas in direkt i kabelgenomföringsramen, t.ex. pneumatiska anslutningar M12 x 1,0, metriska anslutningar och tryckkompensationselement.

De är kompatibla med alla delade kabelgenomföringsramar (lämpliga för KT-genomföringar).

Ladda ner PDF
Beställ ett gratis produktprov!

Specifikationer

IP-Klass (EN 60529) IP54, IP55, IP64, IP65, IP66
Brandklass UL94-V0, självslocknande
Temperatur −40 C° till 100 C°
Material Elastomer
Basramen: Polyamid
Egenskaper silikonfri, halogenfri

Fördelar

  • Genom att använda genomföringar kan panelanslutningar och uttag integreras direkt i kabelgenomföringssystemet
  • Separat håltagning i höljets vägg är inte nödvändigt
  • Platsbesparande design

Produkttyper och storlekar

AT-K-M M14 × 1.0

ArtNr. 39962
EAN 4251269322716
Antal 5
Tråd M14 × 1,0
Längd 21 mm
Bredd 21 mm
Höjd 19 mm
Monteringshöjd 2 mm
levererbar
Få ett citat
Begär CAD-data
Datablad

AT-K-Z 1/4" + 2× skottkoppling D8

ArtNr. 39973
EAN 4251269332043
Antal 1
Tråd 1/4"
Längd 21 mm
Bredd 21 mm
Höjd 51 mm
Monteringshöjd 16 mm
levererbar
Få ett citat
Begär CAD-data
Datablad

AT-K-Z 1/4" + 2× skottkoppling D10

ArtNr. 39974
EAN 4251269332050
Antal 1
Tråd 1/4"
Längd 21 mm
Bredd 21 mm
Höjd 64 mm
Monteringshöjd 22,5 mm
levererbar
Få ett citat
Begär CAD-data
Datablad

AT-K-Z 1/4" + 2× skottkoppling D12

ArtNr. 39976
EAN 4251269332067
Antal 1
Tråd 1/4"
Längd 21 mm
Bredd 21 mm
Höjd 68 mm
Monteringshöjd 24,5 mm
levererbar
Få ett citat
Begär CAD-data
Datablad
