Die 2-teiligen Bodenbleche KDR 2 sind bereits mit Ausschnitten für die mittig teilbaren Kabeleinführungssysteme KEL 24 bzw. KEL-JUMBO versehen.
Die Befestigungsgewinde für die KEL-Rahmen sind bereits integriert.
Während der Montage verfügt der Anwender über nahezu die gesamte Schaltschrankbodenfläche, um alle Leitungen einzuziehen. Da um die Leitungen herum gebaut wird, ist eine nachträgliche Montage ohne Abklemmen der Leitungen jederzeit möglich.
Das Bodenblech KDR 2 ist für Rittal Schaltschränke TS8 & VX25 ausgelegt. Andere Größen sind auf Anfrage ebenfalls lieferbar.
| Schutzart IP (EN 60529) | IP54 |
| Material | Stahl, verzinkt |

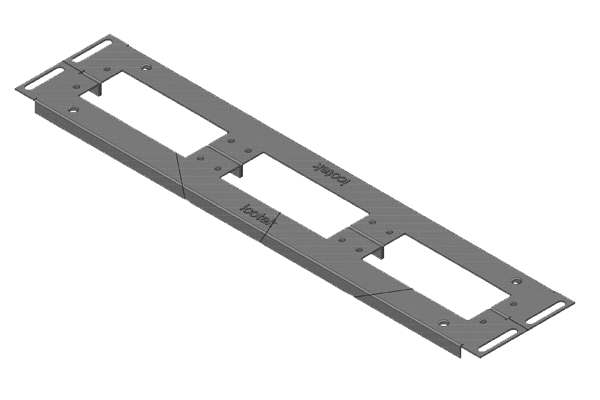

| Artikelnummer | 44400 |
| EAN | 4251269320262 |
| Verpackungseinheit | 1 |
| Länge | 488 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 488 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Maß der Bodenöffnung | 452 mm |
| Passend für Kabeleinführungen: | 3 × KEL 24 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44401 |
| EAN | 4251269320279 |
| Verpackungseinheit | 1 |
| Länge | 488 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 488 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Maß der Bodenöffnung | 452 mm |
| Passend für Kabeleinführungen: | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44402 |
| EAN | 4251269320286 |
| Verpackungseinheit | 1 |
| Länge | 488 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 488 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Maß der Bodenöffnung | 452 mm |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44403 |
| EAN | 4251269320293 |
| Verpackungseinheit | 1 |
| Länge | 688 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 688 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Maß der Bodenöffnung | 652 mm |
| Passend für Kabeleinführungen: | 4 × KEL 24 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44404 |
| EAN | 4251269320309 |
| Verpackungseinheit | 1 |
| Länge | 688 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 688 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Maß der Bodenöffnung | 652 mm |
| Passend für Kabeleinführungen: | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44405 |
| EAN | 4251269320316 |
| Verpackungseinheit | 1 |
| Länge | 688 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 688 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Maß der Bodenöffnung | 652 mm |
| Passend für Kabeleinführungen: | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44406 |
| EAN | 4251269320323 |
| Verpackungseinheit | 1 |
| Länge | 438 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 438 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 402 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 2 × KEL 24 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44407 |
| EAN | 4251269320330 |
| Verpackungseinheit | 1 |
| Länge | 438 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 438 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 402 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44408 |
| EAN | 4251269320347 |
| Verpackungseinheit | 1 |
| Länge | 438 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 438 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 402 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44409 |
| EAN | 4251269320354 |
| Verpackungseinheit | 1 |
| Länge | 538 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 538 mm |
| Für Schrankbreite | 1.200 mm |
| Lichtes Maß der Bodenöffnung | 502 mm |
| Passend für Kabeleinführungen: | 3 × KEL 24 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44410 |
| EAN | 4251269320361 |
| Verpackungseinheit | 1 |
| Länge | 538 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 538 mm |
| Für Schrankbreite | 1.200 mm |
| Lichtes Maß der Bodenöffnung | 502 mm |
| Passend für Kabeleinführungen: | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 44411 |
| EAN | 4251269320378 |
| Verpackungseinheit | 1 |
| Länge | 538 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 538 mm |
| Für Schrankbreite | 1.200 mm |
| Lichtes Maß der Bodenöffnung | 502 mm |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal VX25 |
| Artikelnummer | 42924 |
| EAN | 4251269309397 |
| Verpackungseinheit | 1 |
| Länge | 458 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 458 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Maß der Bodenöffnung | 435 mm |
| Passend für Kabeleinführungen: | 3 × KEL 24 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42941 |
| EAN | 4251269309403 |
| Verpackungseinheit | 1 |
| Länge | 458 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 458 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Maß der Bodenöffnung | 435 mm |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42953 |
| EAN | 4251269309441 |
| Verpackungseinheit | 1 |
| Länge | 458 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 458 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Maß der Bodenöffnung | 435 mm |
| Passend für Kabeleinführungen: | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42922 |
| EAN | 4251269309373 |
| Verpackungseinheit | 1 |
| Länge | 658 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 658 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Maß der Bodenöffnung | 635 mm |
| Passend für Kabeleinführungen: | 4 × KEL 24 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42945 |
| EAN | 4251269309427 |
| Verpackungseinheit | 1 |
| Länge | 658 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 658 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Maß der Bodenöffnung | 635 mm |
| Passend für Kabeleinführungen: | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42954 |
| EAN | 4251269309458 |
| Verpackungseinheit | 1 |
| Länge | 658 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 658 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Maß der Bodenöffnung | 635 mm |
| Passend für Kabeleinführungen: | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42923 |
| EAN | 4251269309380 |
| Verpackungseinheit | 1 |
| Länge | 858 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 858 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 835 mm |
| Mittelstrebe | nein |
| Passend für Kabeleinführungen: | 5 × KEL 24 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42952 |
| EAN | 4251269309434 |
| Verpackungseinheit | 1 |
| Länge | 858 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 858 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 835 mm |
| Mittelstrebe | nein |
| Passend für Kabeleinführungen: | 3 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42955 |
| EAN | 4251269309465 |
| Verpackungseinheit | 1 |
| Länge | 858 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 858 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 835 mm |
| Mittelstrebe | nein |
| Passend für Kabeleinführungen: | 4 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42957 |
| EAN | 4251269309489 |
| Verpackungseinheit | 1 |
| Länge | 420 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 420 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 398 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42958 |
| EAN | 4251269309496 |
| Verpackungseinheit | 1 |
| Länge | 420 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 420 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 398 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 2 × KEL 24 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42959 |
| EAN | 4251269309502 |
| Verpackungseinheit | 1 |
| Länge | 420 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 420 mm |
| Für Schrankbreite | 1.000 mm |
| Lichtes Maß der Bodenöffnung | 398 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42920 |
| EAN | 4251269309366 |
| Verpackungseinheit | 1 |
| Länge | 518 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 518 mm |
| Für Schrankbreite | 1.200 mm |
| Lichtes Maß der Bodenöffnung | 495 mm |
| Passend für Kabeleinführungen: | 3 × KEL 24 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42943 |
| EAN | 4251269309410 |
| Verpackungseinheit | 1 |
| Länge | 518 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 518 mm |
| Für Schrankbreite | 1.200 mm |
| Lichtes Maß der Bodenöffnung | 495 mm |
| Passend für Kabeleinführungen: | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| Passend für Gehäuse | Rittal TS 8 |
| Artikelnummer | 42956 |
| EAN | 4251269309472 |
| Verpackungseinheit | 1 |
| Länge | 518 mm |
| Breite | 148,5 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 518 mm |
| Für Schrankbreite | 1.200 mm |
| Lichtes Maß der Bodenöffnung | 495 mm |
| Passend für Kabeleinführungen: | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| Passend für Gehäuse | Rittal TS 8 |
