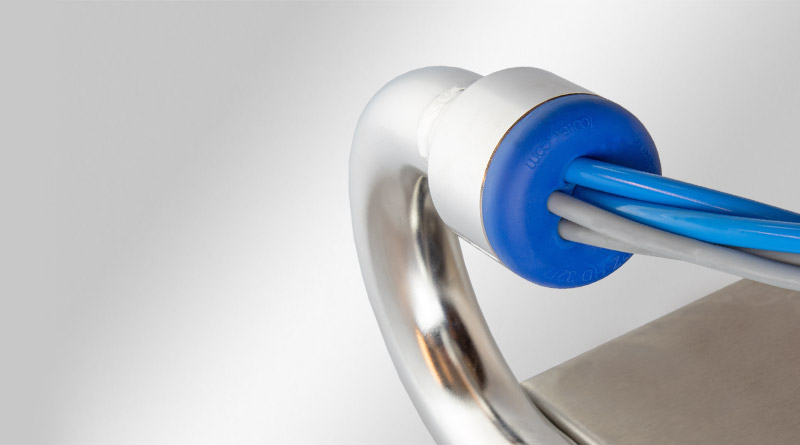

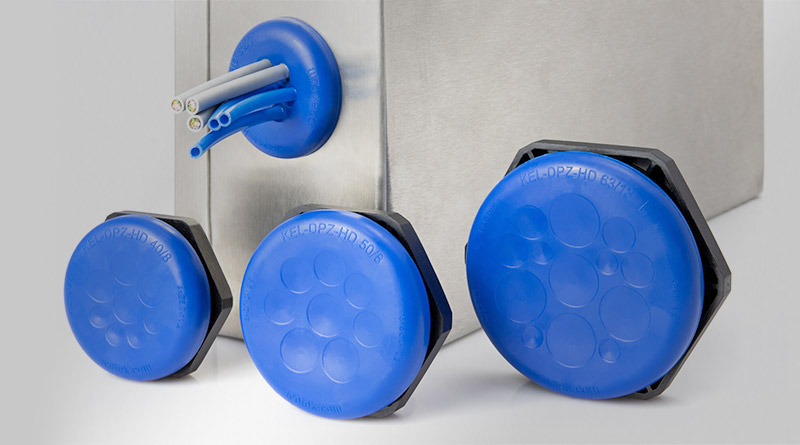

Die neuen Kabeldurchführungsplatten KEL-DPZ-HD mit metrischem Gewinde von M32 bis M63 von icotek sind für den Einbau in Lebensmittelverarbeitungs- und Verpackungsmaschinen entwickelt worden.
Bei der Entwicklung gemäß Hygienic Design Richtlinien wurde darauf geachtet, dass auf der Sichtseite der Kabeldurchführungsplatte keine Schmutznischen entstehen. Die Oberfläche wurde sehr glatt gehalten (Ra = 0,421 μm gem. ISO 4287). Die Außenkontur hat einen Radius von 6 mm anstatt der geforderten 3 mm. Außerdem wird bei der KEL-DPZ-HD ein FDA-konformes Elastomer gemäß Lebensmittelzulassung 1935/2004/EG und (EU) 10/2011 eingesetzt. Mit der Signalfarbe Blau ist eine klare visuelle Farberkennung gegeben.

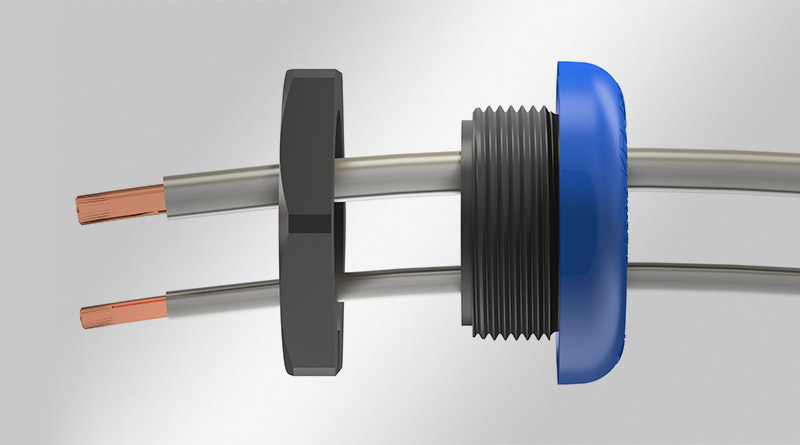

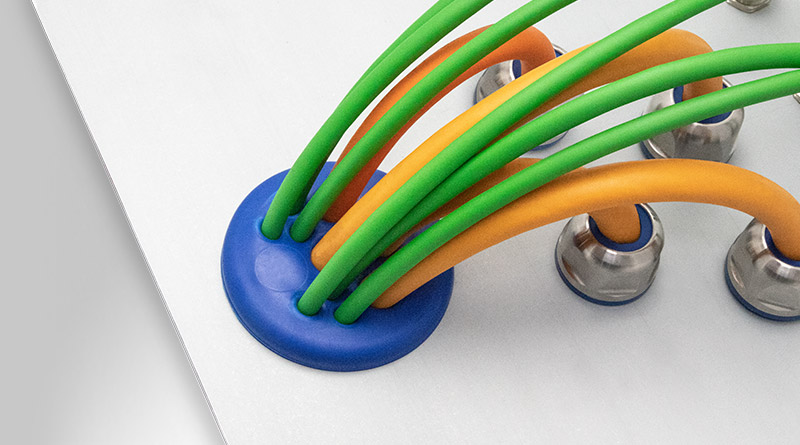

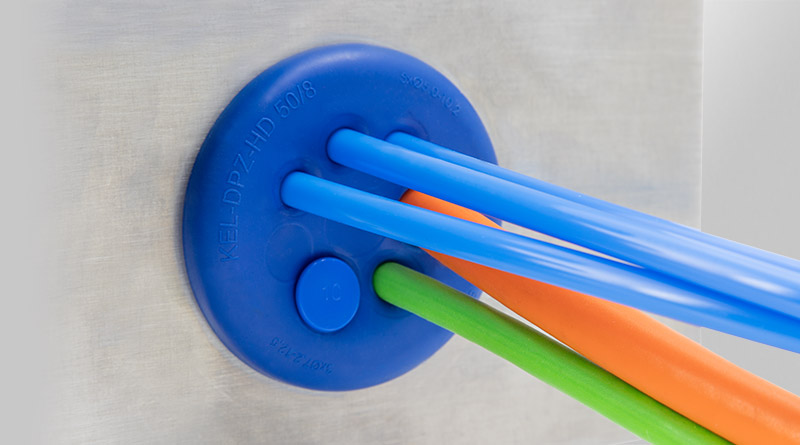

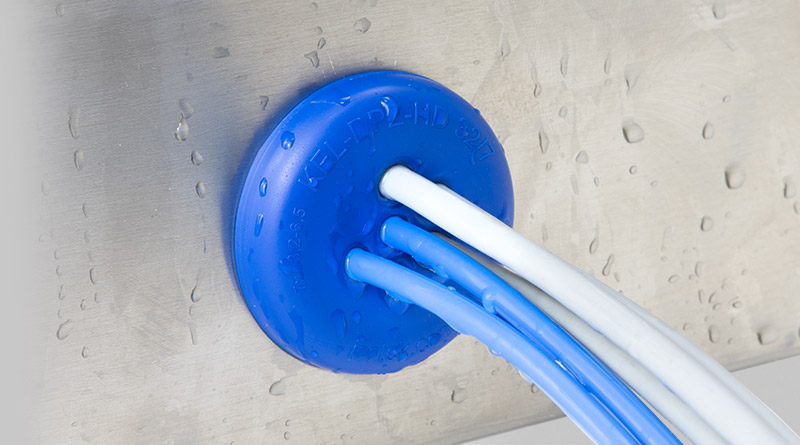

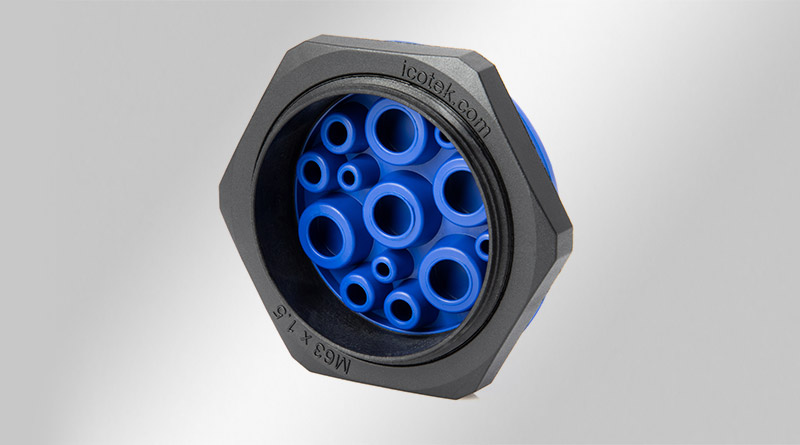

Es können mehrere Leitungen und Schläuche mit einem Durchmesserbereich von 3,2 mm bis 22,2 mm eingeführt und gem. IP65/66/67/68 abgedichtet werden. Ein wesentlicher Vorteil gegenüber Kabelverschraubungen ist die deutlich größere Packungsdichte sowie die Flexibilität des Kabeldurchmesserbereich. Die Fixierung erfolgt sehr einfach mittels Gegenmutter.
| Schutzart IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| Brandklasse | UL94-HB |
| Temperaturbereich | -40 C° bis 80 C° |
| Material | Elastomer Grundträger: Polyamid |
| Eigenschaften | silikonfrei, halogenfrei, Öl- und schimmelbeständig, höhere chemische Beständigkeit |
| Artikelnummer | 70351 |
| EAN | 4251269322785 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 12,5 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 44 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M32 |
| Ausbruchgröße, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| Artikelnummer | 70352 |
| EAN | 4251269322792 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 9,5 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 44 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M32 |
| Ausbruchgröße, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 4 x 5 - 9.5 mm |
| Artikelnummer | 70353 |
| EAN | 4251269322808 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 7 |
| Max. Kabeldurchmesser | 6,5 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 44 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M32 |
| Ausbruchgröße, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 7 x 3.2 - 6.5 mm |
| Artikelnummer | 70354 |
| EAN | 4251269322815 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 8 |
| Max. Kabeldurchmesser | 10,2 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 52 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M40 |
| Ausbruchgröße, rund | 40,4 mm |
| Gewinde | M40 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
| Artikelnummer | 70355 |
| EAN | 4251269322822 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 8 |
| Max. Kabeldurchmesser | 12,5 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 62 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M50 |
| Ausbruchgröße, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| Artikelnummer | 70356 |
| EAN | 4251269322839 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 10 |
| Max. Kabeldurchmesser | 22,2 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 62 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M50 |
| Ausbruchgröße, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| Artikelnummer | 70357 |
| EAN | 4251269322846 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 12 |
| Max. Kabeldurchmesser | 10,2 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 62 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M50 |
| Ausbruchgröße, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| Artikelnummer | 70358 |
| EAN | 4251269322853 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 19 |
| Max. Kabeldurchmesser | 6,5 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 62 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M50 |
| Ausbruchgröße, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 19 x 3.2 - 6.5 mm |
| Artikelnummer | 70359 |
| EAN | 4251269322860 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 9 |
| Max. Kabeldurchmesser | 22,2 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 75 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M63 |
| Ausbruchgröße, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| Artikelnummer | 70360 |
| EAN | 4251269322877 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 13 |
| Max. Kabeldurchmesser | 16,2 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 75 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M63 |
| Ausbruchgröße, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| Artikelnummer | 70361 |
| EAN | 4251269322884 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 14 |
| Max. Kabeldurchmesser | 10,2 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 75 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M63 |
| Ausbruchgröße, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 14 x 5 - 10.2 mm |
| Artikelnummer | 70362 |
| EAN | 4251269322891 |
| Verpackungseinheit | 5 |
| Für max. Anzahl Leitungen | 35 |
| Max. Kabeldurchmesser | 6,5 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 8 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Außendurchmesser | 75 mm |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße, metrisch | M63 |
| Ausbruchgröße, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindelänge | 14 mm |
| Klemmbereich | 35 x 3.2 - 6.5 mm |
