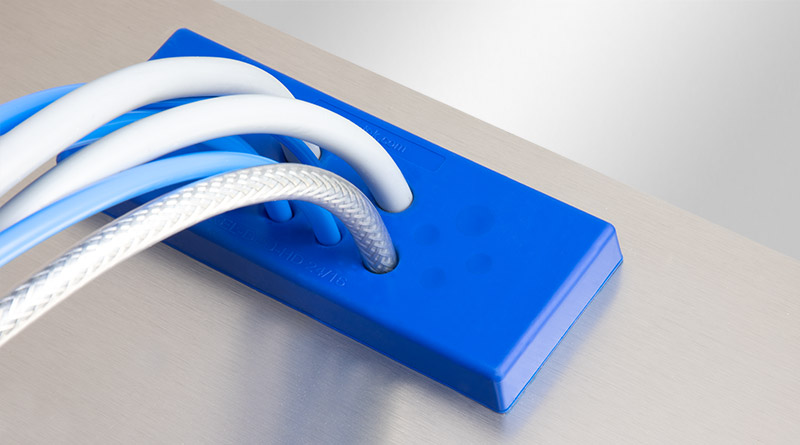

Die neuen Kabeldurchführungsplatten KEL-DPU-HD sind speziell für den Einbau in Lebensmittelverarbeitungs- und Verpackungsmaschinen entwickelt worden. Bei der Entwicklung gemäß Hygienic Design Richtlinien wurde darauf geachtet, dass auf der Sichtseite der Kabeldurchführungsplatte keine Schmutznischen entstehen. Die Oberfläche wurde sehr glatt gehalten (Ra = 0,421 μm gem. ISO 4287). Die Außenkontur hat einen Radius von 6 mm anstatt der geforderten 3 mm. Außerdem wird bei der KEL-DPU-HD ein FDA-konformes Elastomer gemäß Lebensmittelzulassung 1935/2004/EG und (EU) 10/2011 eingesetzt. Mit der Signalfarbe Blau ist eine klare visuelle Farberkennung gegeben.

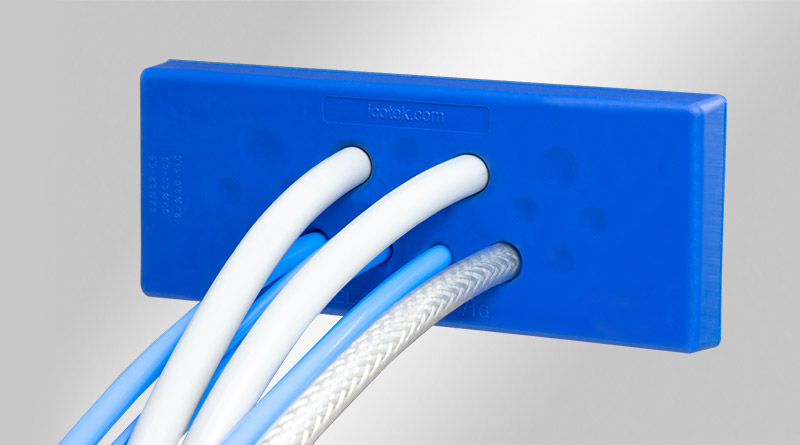

Die robuste KEL-DPU-HD ermöglicht es, auf engstem Raum viele Leitungen mit unterschiedlichen Durchmessern von 3,2 bis 20,5 mm einzuführen und 2-fach mit IP66/IP68** abzudichten. Die KEL-DPU-HD zeichnet sich besonders durch ihren robusten Rahmen und die sehr gute Zugentlastung der geführten Leitungen aus.

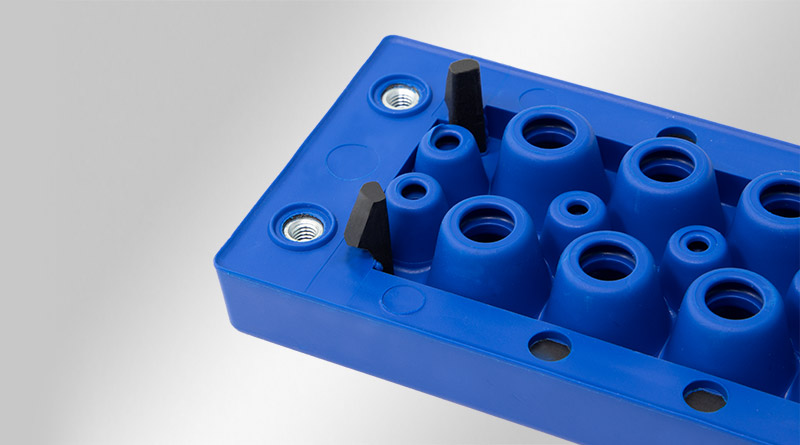

Die Baugröße KEL-DPU-HD 24 passt auf Ausbrüche, die für 24-polige schwere Steckverbinder genormt sind (36 x 112 mm). Montiert wird die Durchführungsplatte entweder durch Anschrauben an der Gehäuseinnenseite oder Einrasten in den Ausbruch.
| Schutzart IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| Brandklasse | UL94-HB |
| Temperaturbereich | -40 C° bis 80 C° |
| Material | Elastomer Grundträger: Polypropylen |
| Montageart | Schrauben, Rasten |
| Eigenschaften | silikonfrei, Öl- und schimmelbeständig, höhere chemische Beständigkeit, halogenfrei |
| Artikelnummer | 73940 |
| EAN | 4251269324260 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 13 |
| Max. Kabeldurchmesser | 20,5 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 10 x 3.2 - 6.3 mm 3 x 16 - 20.5 mm |
| Artikelnummer | 73944 |
| EAN | 4251269324277 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 14 |
| Max. Kabeldurchmesser | 10,5 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 5 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 3 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| Artikelnummer | 73936 |
| EAN | 4251269324284 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 16 |
| Max. Kabeldurchmesser | 14,5 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 8 x 3.2 - 5.5 mm 6 x 5 - 8.5 mm 2 x 9.5 - 14.5 mm |
| Artikelnummer | 73932 |
| EAN | 4251269324291 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 16 |
| Max. Kabeldurchmesser | 16,2 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 2 x 3.2 - 6.3 mm 9 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| Artikelnummer | 73934 |
| EAN | 4251269324307 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 17 |
| Max. Kabeldurchmesser | 12,5 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 4 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 10 x 8 - 12.5 mm |
| Artikelnummer | 73938 |
| EAN | 4251269324314 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 20 |
| Max. Kabeldurchmesser | 10,5 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 12 x 3.2 - 5.5 mm 8 x 5 - 10.5 mm |
| Artikelnummer | 73930 |
| EAN | 4251269324321 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 21 |
| Max. Kabeldurchmesser | 12,5 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 1 x 3.2 - 6.3 mm 14 x 4 - 7.5 mm 4 x 5.5 - 10.5 mm 2 x 8 - 12.5 mm |
| Artikelnummer | 73942 |
| EAN | 4251269324338 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten |
| Für max. Anzahl Leitungen | 32 |
| Max. Kabeldurchmesser | 6,3 mm |
| Länge | 147 mm |
| Breite | 58 mm |
| Höhe | 14 mm |
| Aufbauhöhe | 14 mm |
| Farbe | blau (ähnlich RAL 5005) |
| Oberflächenrauheit (ISO 4287) | Ra = 0,421 μm |
| Ausbruchgröße | 112 × 36 mm |
| Gewinde | M4 |
| Für min. Blechstärke | 1,5 mm |
| Für max. Blechstärke | 2 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 4 mm |
| Klemmbereich | 32 x 3.2 - 6.3 mm |
