EMC-KVT-DS 32 (樹脂製ロックナット付)
| 部品番号 | 99431 |
| EAN | 4251269321962 |
| 梱包単位 | 5 |
| 取付型式 | ロックナット取付け |
| ケーブル数 | 1 |
| 最大ケーブル径 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M32 |
| カットアウト丸穴 | 32.3 mm |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| 適合グロメット | 1 x KT スモール, 1 x EMC-KT スモール |
-
製品一覧
»
EMCケーブルエントリシステム
»

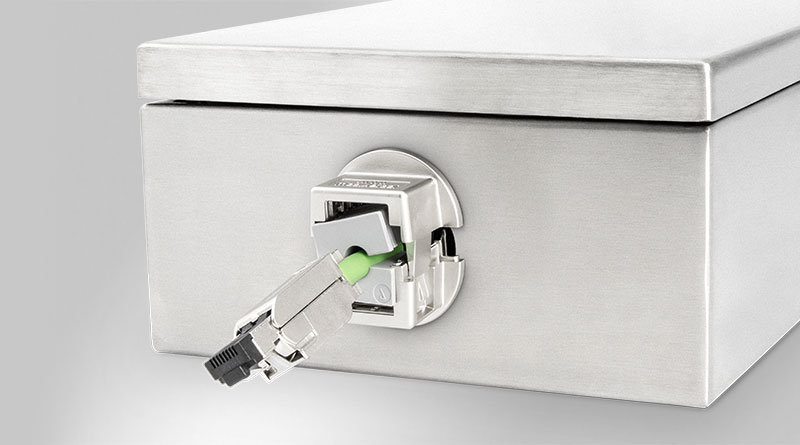

EMC-KVT-DS 分割式EMCケーブルグランド
EMC-KVT-DS 分割式EMCケーブルグランド

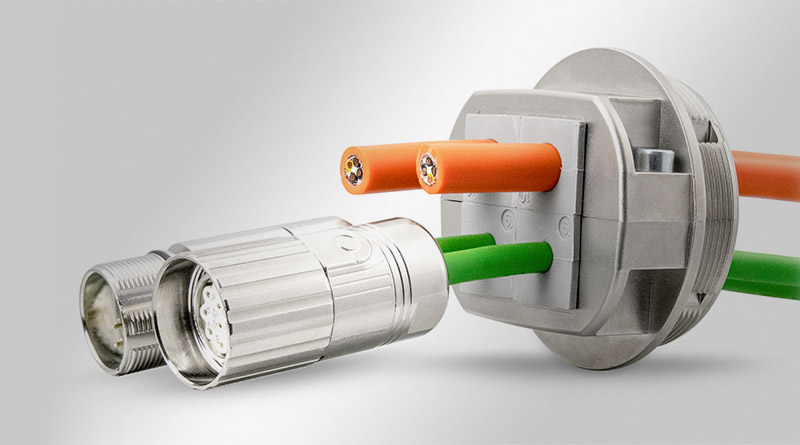

コネクタ付きケーブル配線＆シールド用・ネジサイズM32/M63・保護等級IP55

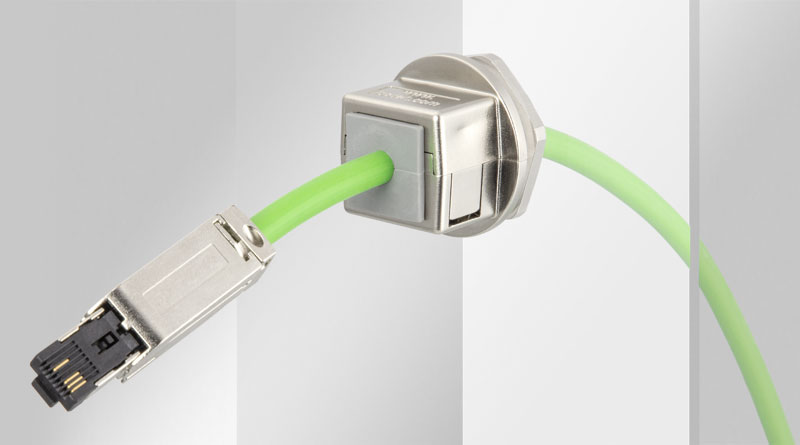

分割式EMCケーブルグランドEMV-KVT-DSは、KVTケーブルグランドをベースにしており、高導電性のメタル加工が施されています。

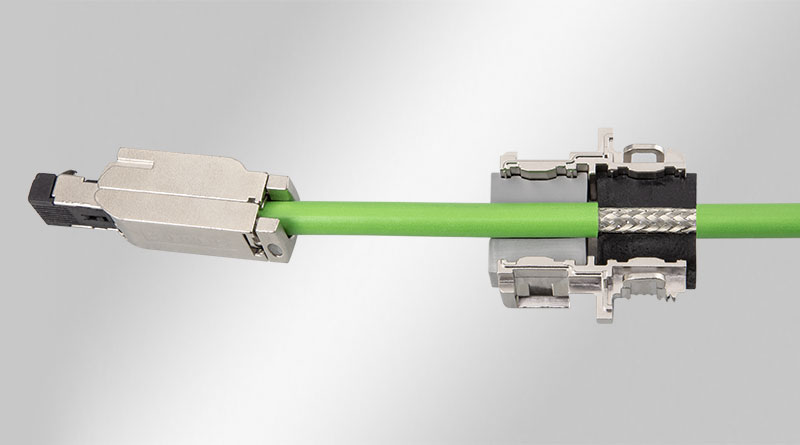

前面のグロメット（KT）は、ストレインリリーフとケーブル被覆を介したシールに使用されます。ケーブルシールドは、背面の導電性グロメット（EMC-KT）を介して360°接触を実現します。

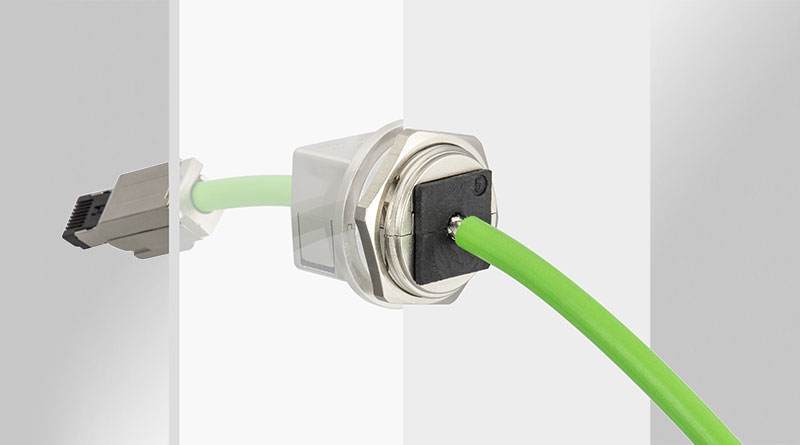

ケーブルグランドと導電性のある筐体壁との接触には、付属の導電性平型ガスケットを使用します。
この際、筐体壁の接触部分には塗装しないようにしてください。尚、塗装の必要がある場合には、専用のEMCロックナットを使用して金属壁と接触させます。
仕様
| IP 保護等級（EN 60529） | IP54, IP55 |
| 難燃性クラス | UL94-HB |
| 温度 | -40 C° 〜 90 C° |
| 材質 | ポリカーボネイト: 高導電性コーティング ロックナット: ニッケルメッキ付き真鍮 ロックナット: プラスチック |
| 取付型式 | ロックナット取付け |
特⻑とメリット
- 導電＆電磁ノイズ両⽅の干渉を確実に放電
- 傷がつきにくい表⾯
- 360°接触＆シールド効果
- 導電性エラストマー製グロメット
- ⾮常に優れた放電値
- EMC対策に⾮常に優れたシールド効果
製品タイプとサイズ
EMC-KVT-DS 32 (EMCロックナット付)
| 部品番号 | 99432 |
| EAN | 4251269322662 |
| 梱包単位 | 5 |
| 取付型式 | ロックナット取付け |
| ケーブル数 | 1 |
| 最大ケーブル径 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M32 |
| カットアウト丸穴 | 32.3 mm |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| 適合グロメット | 1 x KT スモール, 1 x EMC-KT スモール |
EMC-GM 32
| 部品番号 | 99557 |
| EAN | 4251269321979 |
| 梱包単位 | 5 |
| 取付型式 | ロックナット取付け |
| 高さ | 4.5 mm |
| メートル規格取付穴 | M32 |
| ネジ | M32 × 1,5 |
EMC-KVT-DS 63|1 (樹脂製ロックナット付)
| 部品番号 | 99434 |
| EAN | 4251269322587 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル数 | 1 |
| 最大ケーブル径 | 35 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 1 x KT ラージ, 1 x EMC-KT ラージ |
EMC-KVT-DS 63|1 (EMCロックナット付)
| 部品番号 | 99435 |
| EAN | 4251269322594 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル数 | 1 |
| 最大ケーブル径 | 35 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 1 x KT ラージ, 1 x EMC-KT ラージ |
EMC-KVT-DS 63|4 (EMCロックナット付)
| 部品番号 | 99437 |
| EAN | 4251269322617 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル数 | 4 |
| 最大ケーブル径 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 4 x KT スモール, 4 x EMC-KT スモール |
EMC-KVT-DS 63|4 (樹脂製ロックナット付)
| 部品番号 | 99436 |
| EAN | 4251269322600 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル数 | 4 |
| 最大ケーブル径 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 4 x KT スモール, 4 x EMC-KT スモール |
EMC-GM 63
| 部品番号 | 99558 |
| EAN | 4251269322624 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| 高さ | 7 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
