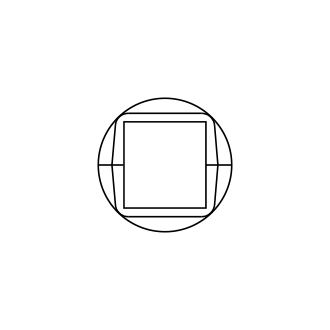

QVT 16 gy
| 部品番号 | 45692 |
| EAN | 4251269311468 |
| 梱包単位 | 10 |
| 取付型式 | ロックナット取付け |
| ケーブル数 | 2 |
| 最大ケーブル径 | 10 mm |
| カラー | グレー(RAL 7035に類似) |
| 外径 | 30.8 mm |
| 取付高 | 13 mm |
| メートル規格取付穴 | M16 |
| カットアウト丸穴 | 16.3 mm |
| ネジ | M16 × 1,5 |
| ネジ長さ | 13 mm |
| 適合グロメット | 1 x QT スモール |
-
製品一覧
»
コネクタ付きケーブル用ケーブルグランド
»
QVT | コンパクトな分割式ケーブルグランド
QVT | コンパクトな分割式ケーブルグランド
コネクタ付きケーブル用・ネジサイズM16～M50・保護等級IP54

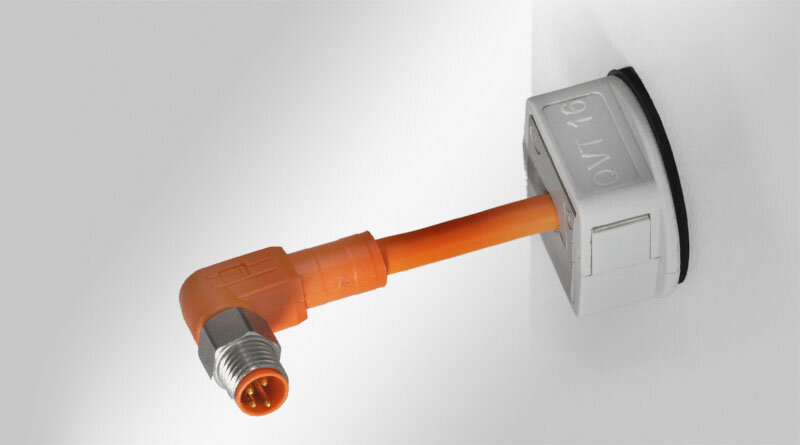

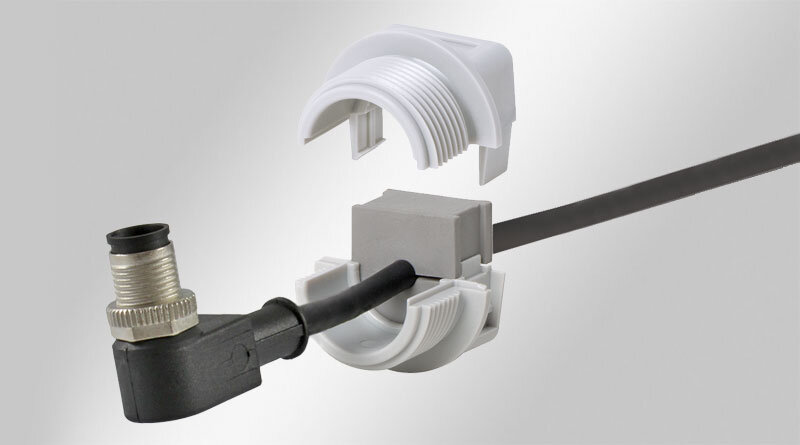

QVT分割式ケーブルグランドは、コネクタ付きケーブルや既製のケーブルセットを素早く挿入できます。もちろん、コネクタの無い電気・空圧・油圧ケーブルやコルゲートホースも、制御盤や機械に簡単に挿入し、シールすることができます。
サイズに応じて、外径1～35mmのケーブルが挿入できます。複数のマルチグロメットを使用し、1個のケーブルグランドに最大16本のケーブルを挿入することが可能です。
QVTは、非常にコンパクトでフラットなデザインのため、小型の機械・装置・デバイスに最適です。QTシリーズのグロメットを使用しています。
ポリアミドロックナットとOリングシールが同梱されています。
仕様
| IP 保護等級（EN 60529） | IP54 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 温度 | -30 C° 〜 100 C° |
| 材質 | ポリカーボネイト |
| 取付型式 | ロックナット取付け |
| 特性 | ハロゲンフリー, シリコンフリー |
特⻑とメリット
- 省スペース・コンパクト設計
- コネクタ付き＆無しのケーブル配線
- コネクタ付きケーブルの保証持続
- 改造・修理やメンテナンスが迅速かつ簡単
- メートル規格の取付穴に適合
- 六角ロックナット同梱
- 2穴・4穴のグロメットによる高密度配線

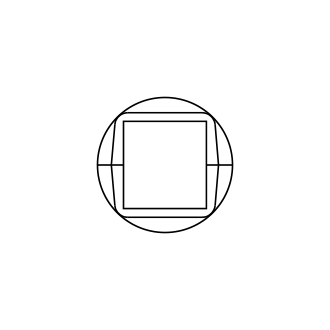

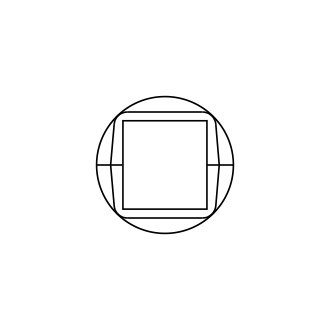

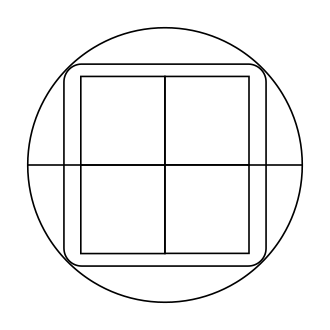

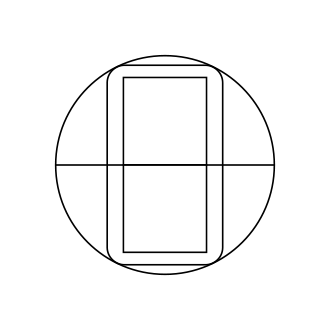

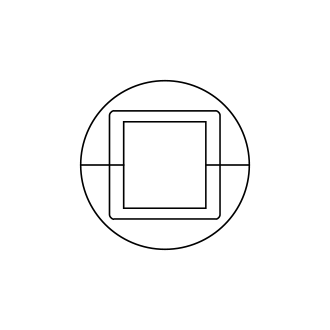

製品タイプとサイズ
