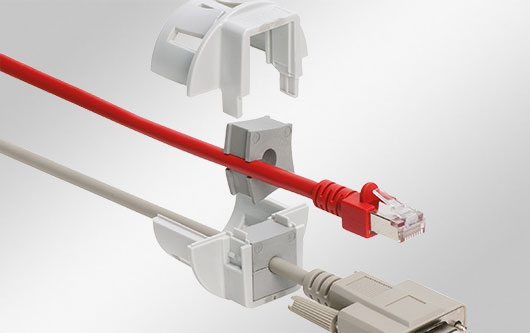

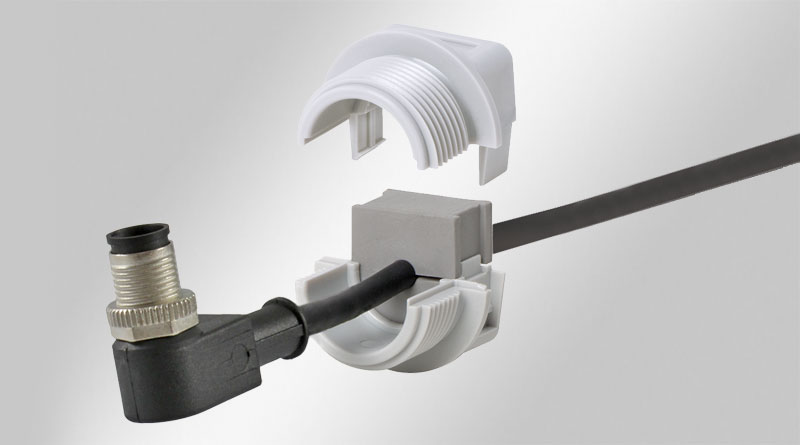

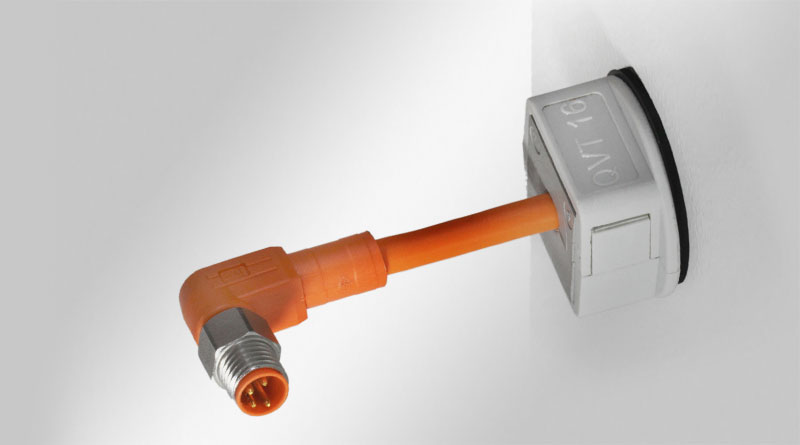

Die teilbare Kabelverschraubung QVT ermöglicht die schnelle Einführung von Leitungen mit Steckern oder fertigen Kabelsätzen. Aber auch nicht konfektionierte elektrische, pneumatische oder hydraulische Leitungen sowie Wellschläuche lassen sich mit der teilbaren Kabelverschraubung QVT problemlos in Schaltschränke, Gehäuse oder Maschinen einführen und abdichten.
Je nach Baugröße können Leitungen mit Durchmesser 1 - 15 mm eingeführt werden. Bis zu 16 Leitungen können unter Verwendung von Mehrfach-Kabeltüllen mit der Kabelverschraubung eingeführt werden.
Durch die äußerst kompakte und flach aufbauende Bauform ist die QVT auch für kleinere Maschinen, Apparate und Geräte bestens geeignet. Es kommen die Tüllen der Serie QT zum Einsatz.
Eine Gegenmutter sowie eine Ringdichtung sind im Lieferumfang enthalten.
| Schutzart IP (EN 60529) | IP54 |
| Brandklasse | UL94-V0, selbstverlöschend |
| Temperaturbereich | -30 C° bis 100 C° |
| Material | Polycarbonat |
| Montageart | Verschrauben mit Gegenmutter |
| Eigenschaften | halogenfrei, silikonfrei |
| Artikelnummer | 45692 |
| EAN | 4251269311468 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 2 |
| Max. Kabeldurchmesser | 10 mm |
| Farbe | grau (ähnlich RAL 7035) |
| Außendurchmesser | 30,8 mm |
| Aufbauhöhe | 13 mm |
| Ausbruchgröße, metrisch | M16 |
| Ausbruchgröße, rund | 16,3 mm |
| Gewinde | M16 × 1,5 |
| Gewindelänge | 13 mm |
| Bestückbar mit Tüllen | 1 x QT klein |
| Artikelnummer | 45695 |
| EAN | 4251269311475 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 2 |
| Max. Kabeldurchmesser | 11 mm |
| Farbe | grau (ähnlich RAL 7035) |
| Außendurchmesser | 30,8 mm |
| Aufbauhöhe | 13 mm |
| Ausbruchgröße, metrisch | M20 |
| Ausbruchgröße, rund | 20,3 mm |
| Gewinde | M20 × 1,5 |
| Gewindelänge | 13 mm |
| Bestückbar mit Tüllen | 1 x QT klein |
| Artikelnummer | 45702 |
| EAN | 4251269311482 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 15 mm |
| Farbe | grau (ähnlich RAL 7035) |
| Außendurchmesser | 31 mm |
| Aufbauhöhe | 13 mm |
| Ausbruchgröße, metrisch | M25 |
| Ausbruchgröße, rund | 25,3 mm |
| Gewinde | M25 × 1,5 |
| Gewindelänge | 13 mm |
| Bestückbar mit Tüllen | 1 x QT klein |
| Artikelnummer | 45711 |
| EAN | 4251269311499 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 4 |
| Max. Kabeldurchmesser | 15 mm |
| Farbe | grau (ähnlich RAL 7035) |
| Außendurchmesser | 39 mm |
| Aufbauhöhe | 13 mm |
| Ausbruchgröße, metrisch | M32 |
| Ausbruchgröße, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindelänge | 13 mm |
| Bestückbar mit Tüllen | 1 x QT klein |
| Artikelnummer | 45715 |
| EAN | 4251269311505 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 8 |
| Max. Kabeldurchmesser | 15 mm |
| Farbe | grau (ähnlich RAL 7035) |
| Außendurchmesser | 50 mm |
| Aufbauhöhe | 13 mm |
| Ausbruchgröße, metrisch | M40 |
| Ausbruchgröße, rund | 40,4 mm |
| Gewinde | M40 × 1,5 |
| Gewindelänge | 13 mm |
| Bestückbar mit Tüllen | 2 x QT klein |
| Artikelnummer | 45722 |
| EAN | 4251269311512 |
| Verpackungseinheit | 10 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 16 |
| Max. Kabeldurchmesser | 15 mm |
| Farbe | grau (ähnlich RAL 7035) |
| Außendurchmesser | 62 mm |
| Aufbauhöhe | 13 mm |
| Ausbruchgröße, metrisch | M50 |
| Ausbruchgröße, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindelänge | 13 mm |
| Bestückbar mit Tüllen | 4 x QT klein |
