QT-DT 1
| Artikelnummer | 42550 |
| EAN | 4251269320576 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 4 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 19 mm |
| Breite | 20 mm |
| Höhe | 12 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 4 x 1 - 6.5 mm |
-
Produkte
»
Kabeltüllen
»
QT-DT | Kabeltüllen mit Multi-Membran für QUICK-Systeme
QT-DT | Kabeltüllen mit Multi-Membran für QUICK-Systeme
für Leitungsdurchmesser 1 - 12.2 mm / IP54

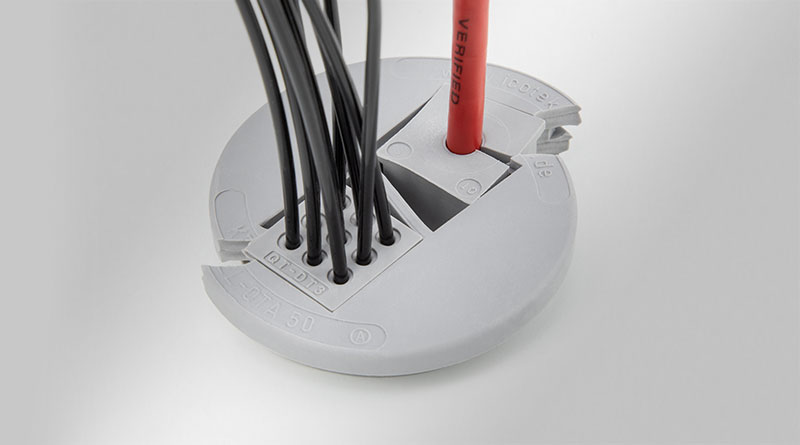

Die QT-DT Durchführungstüllen sind überall dort einsetzbar, wo eine hohe Anzahl an elektrischen, pneumatischen oder hydraulischen Leitungen durchgeführt und mit IP54 abgedichtet werden muss. Durch den Einsatz der QT-DT Durchführungstüllen lässt sich die Packungsdichte deutlich erhöhen.

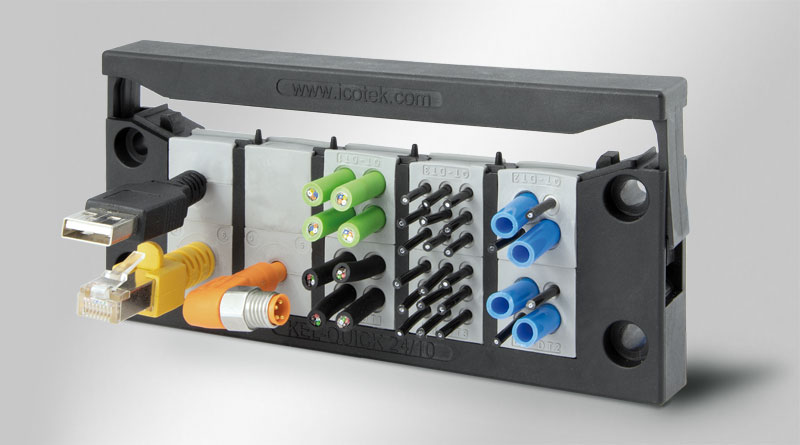

QT-DT Kabeltüllen sind kompatibel zu teilbaren Kabeleinführungsleisten der Serien KEL-QUICK und KEL-QTA. Das Einführen von Leitungen mit und ohne Stecker in einer Kabeleinführungsleiste lässt sich somit problemlos kombinieren.
Die QT-DT Tüllen eignen sich darüber hinaus auch perfekt für die Baugruppenmontage von nachträglich konfektionierten Leitungen.
Durchstoßene Membranen können mit Stopfen ST-B wieder verschlossen werden.
Technische Daten
| Schutzart IP (EN 60529) | IP54 |
| Brandklasse | UL94-V0, selbstverlöschend |
| Temperaturbereich | -40 C° bis 100 C° |
| Material | Elastomer |
| Eigenschaften | silikonfrei, halogenfrei |
Vorteile
- Einführung konfektionierter und nicht konfektionierter Leitungen
- Hohe Packungsdichte
- Kostengünstige Lösung
- Vormontage einzelner Baugruppen möglich
Produktvarianten & Größen
QT-DT 2
| Artikelnummer | 42551 |
| EAN | 4251269320583 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 4 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 19 mm |
| Breite | 20 mm |
| Höhe | 12 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 2 x 1 - 3.5 mm 2 x 1 - 6.5 mm |
QT-DT 3
| Artikelnummer | 42552 |
| EAN | 4251269320590 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 9 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 19 mm |
| Breite | 20 mm |
| Höhe | 12 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 9 x 1 - 3.5 mm |
QT-DT 8
| Artikelnummer | 42556 |
| EAN | 4251269322907 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 14 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 40 mm |
| Breite | 39 mm |
| Höhe | 17 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 12 x 1 - 6.5 mm 2 x 1 - 12.2 mm |
QT-DT 9
| Artikelnummer | 42557 |
| EAN | 4251269322914 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 15 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 40 mm |
| Breite | 39 mm |
| Höhe | 17 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 15 x 1 - 7.1 mm |
QT-DT 10
| Artikelnummer | 42558 |
| EAN | 4251269322921 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 10 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 40 mm |
| Breite | 39 mm |
| Höhe | 17 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 4 x 1 - 6.5 mm 3 x 1 - 9.5 mm 3 x 1 - 11.3 mm |
QT-DT 11
| Artikelnummer | 42559 |
| EAN | 4251269322938 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 9 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 40 mm |
| Breite | 39 mm |
| Höhe | 17 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 9 x 1 - 9.5 mm |
QT-DT 12
| Artikelnummer | 42560 |
| EAN | 4251269322945 |
| Verpackungseinheit | 10 |
| Für max. Anzahl Leitungen | 5 |
| Farbe | grau (ähnlich RAL 7035) |
| Länge | 40 mm |
| Breite | 39 mm |
| Höhe | 17 mm |
| Für Leitungstyp | Rundleitung |
| Klemmbereich | 1 x 1 - 9.5 mm 4 x 1 - 14.5 mm |
