QT-DT | Insertos de membrana para sistemas QUICK

para cables con Ø 1 - 12.2 mm / IP54

¡Solicite muestras gratis!

Los insertos con membranas QT-DT se pueden utilizar en cualquier sitio, donde se tengan que pasar y sellar con IP54, una gran cantidad de líneas eléctricas, neumáticas o hidráulicas. Al utilizar los insertos QT-DT, la densidad de cableado se puede aumentar de forma significativa.

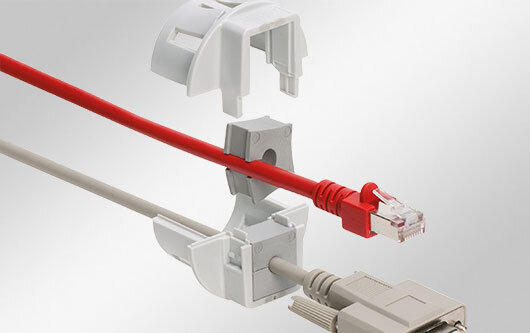

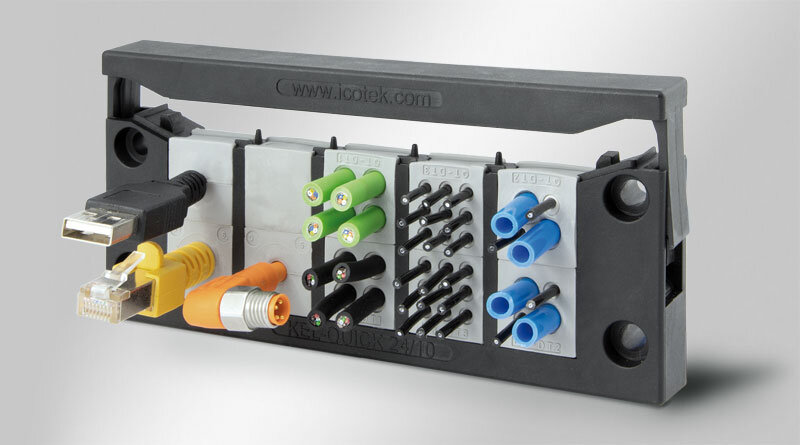

Los insertos QT-DT son compatibles con los pasamuros y prensaestopas partidos de icotek, tales como KEL-QUICK y KEL-QTA. De esta manera, el paso de cables con y sin conectores preensamblados en un pasamuros, se puede combinar fácilmente.

Los insertos QT-DT son también perfectamente adecuados, para el ensamblado de mazos de cables confeccionados posteriormente.

Los tapones ST-B se pueden utilizar para sellar las membranas punzonadas, en el caso de que se quiten los cables.

Descarga en PDF

¡Solicite muestras gratis!

Especificaciones

Protección IP (EN 60529)	IP54
Combustibilidad	UL94-V0, autoextinguible
Temperatura de funcionamiento	-40 C° hasta 100 C°
Material	Elastómero
Propiedades	Libre de silicona, Libre de halógenos

Ventajas y beneficios

Inserción de cables ensamblados y no ensamblados
Alta densidad de cableado
Solución eficiente en cuanto a los costes
Facilita el ensamblado subordinado de mazos de cables

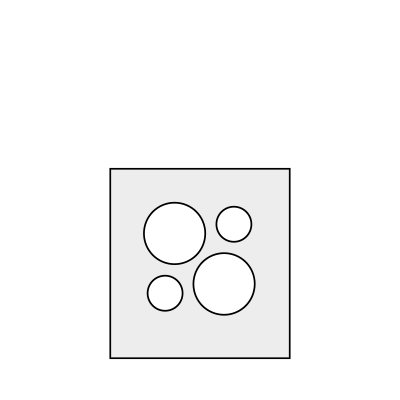

QT-DT 1

Ref.	42550
EAN	4251269320576
Unidad de embalaje	10
Para número máximo de cables	4
Color	gris (similar RAL 7035)
Largo	19 mm
Ancho	20 mm
Altura	12 mm
Para tipo de cable	Cable redondo
Rango de sujeción	4 x 1 - 6.5 mm

disponible

Solicitar

Ficha de datos

QT-DT 2

Ref.	42551
EAN	4251269320583
Unidad de embalaje	10
Para número máximo de cables	4
Color	gris (similar RAL 7035)
Largo	19 mm
Ancho	20 mm
Altura	12 mm
Para tipo de cable	Cable redondo
Rango de sujeción	2 x 1 - 3.5 mm 2 x 1 - 6.5 mm

disponible

Solicitar

Ficha de datos

QT-DT 3

Ref.	42552
EAN	4251269320590
Unidad de embalaje	10
Para número máximo de cables	9
Color	gris (similar RAL 7035)
Largo	19 mm
Ancho	20 mm
Altura	12 mm
Para tipo de cable	Cable redondo
Rango de sujeción	9 x 1 - 3.5 mm

disponible

Solicitar

Ficha de datos

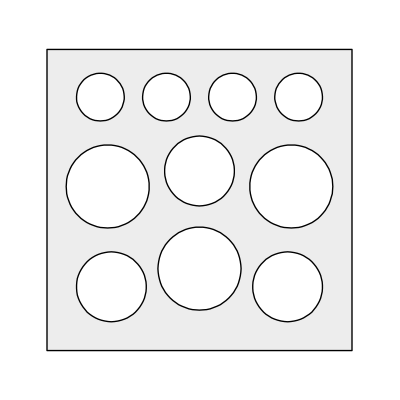

QT-DT 8

Ref.	42556
EAN	4251269322907
Unidad de embalaje	10
Para número máximo de cables	14
Color	gris (similar RAL 7035)
Largo	40 mm
Ancho	39 mm
Altura	17 mm
Para tipo de cable	Cable redondo
Rango de sujeción	12 x 1 - 6.5 mm 2 x 1 - 12.2 mm

disponible

Solicitar

Ficha de datos

QT-DT 9

Ref.	42557
EAN	4251269322914
Unidad de embalaje	10
Para número máximo de cables	15
Color	gris (similar RAL 7035)
Largo	40 mm
Ancho	39 mm
Altura	17 mm
Para tipo de cable	Cable redondo
Rango de sujeción	15 x 1 - 7.1 mm

disponible

Solicitar

Ficha de datos

QT-DT 10

Ref.	42558
EAN	4251269322921
Unidad de embalaje	10
Para número máximo de cables	10
Color	gris (similar RAL 7035)
Largo	40 mm
Ancho	39 mm
Altura	17 mm
Para tipo de cable	Cable redondo
Rango de sujeción	4 x 1 - 6.5 mm 3 x 1 - 9.5 mm 3 x 1 - 11.3 mm

disponible

Solicitar

Ficha de datos

QT-DT 11

Ref.	42559
EAN	4251269322938
Unidad de embalaje	10
Para número máximo de cables	9
Color	gris (similar RAL 7035)
Largo	40 mm
Ancho	39 mm
Altura	17 mm
Para tipo de cable	Cable redondo
Rango de sujeción	9 x 1 - 9.5 mm

disponible

Solicitar

Ficha de datos

QT-DT 12

Ref.	42560
EAN	4251269322945
Unidad de embalaje	10
Para número máximo de cables	5
Color	gris (similar RAL 7035)
Largo	40 mm
Ancho	39 mm
Altura	17 mm
Para tipo de cable	Cable redondo
Rango de sujeción	1 x 1 - 9.5 mm 4 x 1 - 14.5 mm
