Pasacables de membrana para cables sin conectores

Alta densidad de cableado y protección hasta IP66 / IP68

Con los pasacables de membrana icotek se pueden insertar múltiples líneas eléctricas sin enchufes, mangueras neumáticas / hidráulicas o cables de fibra óptica en gabinetes de control o máquinas y sellarse con grados de protección hasta IP66 / IP68 / UL type 4X* (certificado según EN 60529 / UL50-E). Los pasacables icotek son la alternativa más económica. Lea más »

Solicite su muestra gratis

Eche un vistazo a los pasacables de membrana icotek:

Filtrar productos:

Pasacables de alta densidad de cables, hasta IP65

Pasacables con alta densidad de cables y protección certificada IP65. Los cables pueden pasarse por ambos lados.

» KEL-DPR

Prolongador de rosca para prensaestopas y pasacables M32 / M50 / M63

Prolongador de rosca para prensaestopas y pasacables con rosca metrica M32 / M50 / M63.

» TE Prolongador de rosca

Pasacables de encaje a presión, IP65/IP66/IP68

Pasacables redondos de encaje a presión, con sellado certificado IP65 / IP66 / IP68. Rosca métrica M25-M63.

» KEL-DPZ-CLICK

Pasacables redondo, IP66/IP68 / UL Type 12/4X*

Pasacables redondos, con sellado certificado IP66 / IP68 / UL Type 12/4X. Rosca métrica M25-M63.

» KEL-DPZ redondo

Pasacables redondo con diseño higiénico, IP66/IP68, cumple con la FDA

Pasacables redondos diseño higiénico, con sellado certificado IP66 / IP68. Rosca métrica M32-M63.

» KEL-DPZ-HD redondo

Adaptador de pasacables de 90°, hasta IP66

KEA es un adaptador multifuncional para diversos sistemas de entrada de cables. El adaptador permite guiar los cables en un ángulo de 90° y sellarlos con un grado de protección de hasta IP66.

» KEA

Pasacables de alto rendimiento, IP66/IP68 / UL Type 12/4X*

Pasacables de alto rendimiento con sistema antitracción alto y protección certificada hasta IP68 / UL Type 4X*.

» KEL-DPU

Pasacables de alto rendimiento con diseño higiénico, IP66/IP68, cumple con la FDA

Pasacables de alto rendimiento con sistema antitracción alto y protección certificada hasta IP68. Cumple con la FDA

» KEL-DPU-HD

Pasacables de alta densidad, hasta IP66 / UL Type 12

Pasacables con alta densidad de cables y protección certificada IP66 / UL Type 12.

» KEL-DPZ

Pasacables multi-membrana en forma de U, hasta IP54

Pasacables multi-membrana en forma de U para cables sin conectores (con un rango de diámetro de 1 - 11 mm). Montaje sin herramientas.

» UT-DT

Pasacables insertables, IP64 / UL Type 12

Pasacables con alta densidad de cables, para un montaje concectable sin necesidad de herramientas.

» KEL-DP

Pasacables insertables, redondo, IP65 / UL Type 12

Pasacables redondos, compactos, con alta densidad de cables. Para conectar dentro de recortes desde M16-M50.

» KEL-DP redondo

Membrana pasacables flexible, IP65

Membrana pasacables con rosca métrica M25-M63 para diámetros de cable hasta 52 mm.

» KEL-SCDP-TR

Membrana pasacables flexible, insertable, IP65

Membrana pasacables para encajar (M25 - M50) para diámetros de cable hasta 36 mm.

» KEL-SCDP

Conos pasacables, pirámide, IP66/IP68 / UL Type 12/4X*

Conos pasacables, en forma de pirámide, flexible, para diámetros de cable 3-70 mm. Rosca métrica M25-M85.

» KEL-DPF

Conos pasacables, pirámide, IP66 / UL Type 12

Conos pasacables, en forma de pirámide, flexible, IP66 / UL Type 12, para diámetros de cables 25-115 mm.

» KEL-ULTRA flex

Conos pasacables, pirámide, IP54 / UL Type 12

Conos pasacables, en forma de pirámide, flexible, IP54 / UL Type 12, para diámetros de cables 27-68 mm.

» KEL-JUMBO flex

Panel de cubierta para prolongadores de rosca, pasacables y prensaestopas, M32 / M50 / M63

Las placas de cubierta tienen un diámetro exterior de 150 mm y un agujero central de 32,5 mm, 50,5 mm o 63,5 mm para alojar los prolongadores de rosca, pasacables y prensaestopas.

» AB-M

Tapones de sellado

Los orificios de los tornillos de los pasamuros y pasacables pueden ser cerrados usando tapones.

» Tapones de sellado

Tapones para pasacables de membrana

Tapones para sellar membranas de pasacables KEL-DP, KEL -DPZ y KEL-DPU. Se mantiene el grado de protección.

» ST-B Tapones

Tapones para pasacables de membrana, cumple con la FDA

Tapones para sellar membranas de pasacables. Se mantiene el grado de protección. También disponibles en una versión detectable por detectores de metales del tipo ST-B-HDD.

» ST-B-HD | ST-B-HDD Tapones

¡Busque y filtre productos con icotek ProductFinder!

Encuentra el producto apropiado para tu aplicación ¡Pruébalo ahora!

Guía informativa – Lo más importante sobre el tema pasacables.

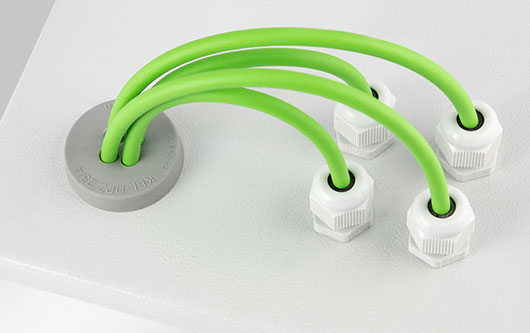

En comparación a las soluciones convencionales con prensaestopas, la densidad de empaque de los pasacables de cable icotek es significativamente mayor, con menos espacio requerido. Además, el tiempo de instalación es solo una fracción del utilizado en prensaestopas atornillables, ya que solo se debe hacer un corte para varias docenas de cables y solo se debe instalar una entrada de cable.

Entrada de cables icotek: la alternativa a los prensaestopas

Los pasacables icotek vienen disponibles en muchas series y con diseños redondos y rectangulares. Con una altura max. de 8 hasta 14,5 mm, son muy planos y tienen una superficie lisa y uniforme. Esto evita nichos de suciedad, lo que hace que las placas de entrada de cables sean ideales para aplicaciones como tecnología médica, envasado de alimentos o áreas de sala limpia. Los pasacables icotek también son resistentes a los agentes de limpieza (certificación ECOLAB).

La mayoría de los pasacables consisten en un cuerpo robusto hecho de plástico duro o metal, que está completamente encapsulado con elastómero. En la parte posterior de la entrada del cable, hay arandelas cónicas que aseguran que los cables estén sellados no solo en la membrana, sino también en la arandela con hasta IP66 / IP68 / UL type 4X* (certificado según EN 60529 / UL50-E). Esta forma única de inserto también garantiza un excelente alivio de tracción para los cables.

Pasacables icotek – Montaje e implementación rápidos

Dependiendo del modelo, el montaje se lleva a cabo atornillando, enganchando sin herramientas en el corte o atornillando con una contratuerca de plástico. Los recortes requeridos son en su mayoría recortes estándar métricos (M20 - M85) que corresponden a recortes estándar de conectores de servicio pesado de 16 y 24 pines. La inserción del cable es muy rápida y segura, las membranas simplemente se perforan con un pequeño objeto puntiagudo y se introduce el cable. Convénzase usted mismo con nuestros vídeos.

Gran variedad de tipos de pasacables

Las diversas series de pasacables icotek ofrecen una amplia gama de aplicaciones:

Para las más altas exigencias de estanqueidad, robustez e higiene, icotek ofrece la » entrada de cable KEL-DPU 24 con clases de protección IP66 / IP68 / UL type 4X*. Es posible el ensamblaje sin herramientas mediante encastramiento mecánico en el marco.
La » entrada de cable cuadrado KEL-DPZ está disponible en numerosos tamaños y ofrece un alto nivel de estanqueidad (hasta IP66) y una muy alta densidad de empaque de los cables.
El diseño redondo de los » pasacables KEL-DPZ puede usarse en recortes métricos de M25 a M63 y puede fijarse con una contratuerca sin ayuda de herramientas. El doble sellado de los cables permite altas clases de protección IP66 / IP68 / UL type 4X*.

Dependiendo del diseño, las entradas de cable de la » gama de productos KEL-DP se pueden encajar en recortes redondos rectangulares y métricos rápidamente y sin herramientas. Permiten también sellar los cables con grados de protección hasta IP65.
Para la introducción de líneas de suministro de hasta 115 mm, icotek ofrece soluciones innovadoras con los » bujes de cable altamente flexibles en forma de pirámide KEL-DPF, » KEL-JUMBO flex y » KEL-ULTRA flex, que permiten insertar en sesgo y fácilmente cables robustos con poco esfuerzo.
Para aplicaciones con menores demandas de estanqueidad y la introducción de cables en gabinetes de red y cajas de interruptores o guía de cables a través de paredes y pisos elevados, icotek ha desarrollado componentes especiales que sirven como salida o » entrada de cable con formato de cepillo.

*4X sólo para uso interior

Probados y certificados

Las aprobaciones como la clase de fuego UL94-V0, IP, clasificación de tipo UL, DNV, RINA, norma ferroviaria de la UE DIN EN 45545-2, resistencia ECOLAB a agentes de limpieza y resistencia UV hacen que los pasacables icotek sean una alternativa a los prensaestopas convencionales. Los certificados o declaraciones de conformidad se pueden solicitar directamente a nosotros.
