Passacavi con membrane per cavi non intestati

Impermeabili IP66 / IP68



Con i supporti passacavo  a membrana, i cavi, i tubi pneumatici e idraulici o le fibre ottiche possono essere instradati rapidamente in quadri elettrici, pannelli o macchine e sigillati con classe di protezione certificata fino a IP68 (secondo EN 60529) e UL tipo 4X* (secondo secondo UL50 E). Le piastre di ingresso cavi icotek rappresentano un'alternativa economica e che permette risparmio di tempo e spazio gestito rispetto ai pressacavi tradizionali. Scopri di più »

Richiedi il tuo campione gratuito

Panoramica dei passacavi con membrane icotek:


Filtrare i prodotti:

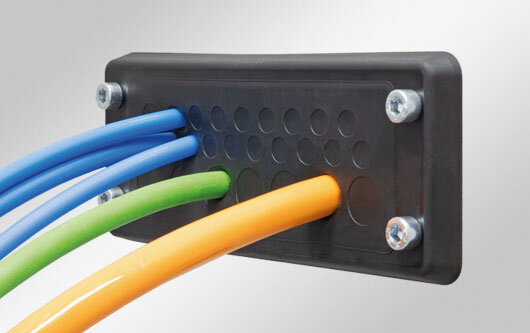

Passacavi a membrana, alta densità di cavi, fino a IP65

Passacavi che permettono l’inserimento fino ad un massimo di 48 cavi non intestati. È possibile far passare i cavi da entrambi i lati.

» KEL-DPR

Manicotto filettato per pressacavi e passacavi a membrana, M32 / M50 / M63

Estensione del filetto su misura per pressacavi e passacavi a membrana con filetatura M32 / M50 / M63.

» TE Manicotto filettato

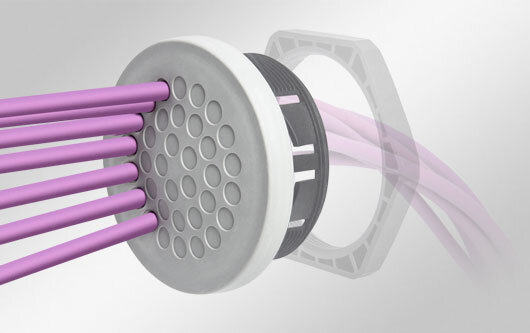

Passacavi tondi a membrana, a scatto, M25-M63, IP65/IP66/IP68

Passacavi tondi a scatto o a avvitamento con un controdado per aperture metriche M25 - M63. Protezione IP65 / IP66 / IP68.

» KEL-DPZ-CLICK

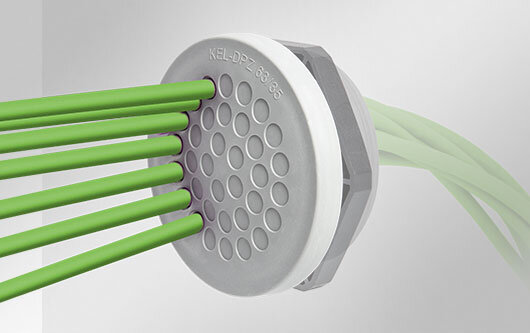

Passacavi tondi a membrana, M25-M63, IP66/IP68 / UL Type 12/4X*

Passacavi tondi con protezione IP68 per aperture metriche M25 - M63.

» KEL-DPZ tondi

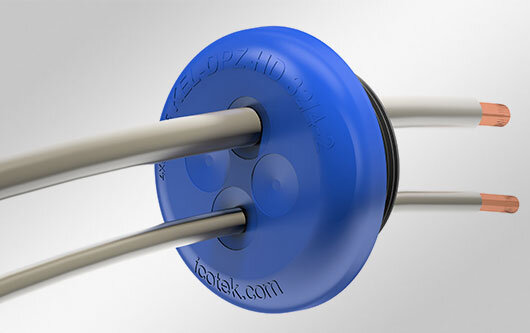

Passacavi igienici a membrana, M32-M63, IP66/IP68, conforme alla FDA

Passacavi igienici con protezione IP68 per aperture metriche M32 - M63, conforme alla FDA.

» KEL-DPZ-HD tondi

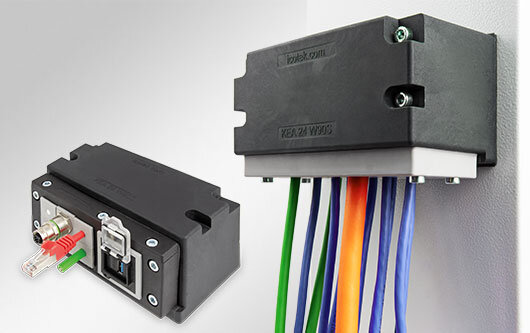

Adattatore d'ingresso cavi a 90°, fino a IP66

Il KEA è un adattatore multifunzionale per vari sistemi di ingresso cavi. L'adattatore consente di far passare i cavi con un angolo di 90° e di sigillarli fino a IP66.

» KEA

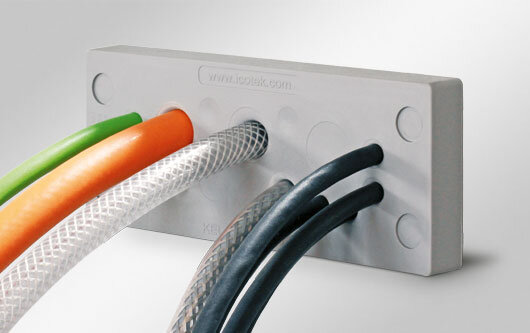

Passacavi rinforzati a membrana, resistenza allo strappo, IP66/IP68 / UL Type 12/4X*

Passacavi rinforzati che permettono una maggiore resistenza allo strappo.

» KEL-DPU

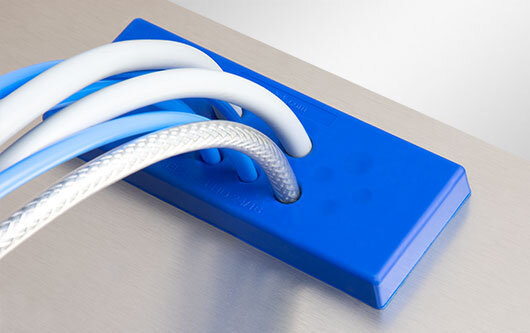

Passacavi igienici a membrana, resistenza allo strappo, IP66/IP68, conforme alla FDA

Passacavi igienici che permettono una maggiore resistenza allo strappo. Conforme alla FDA.

» KEL-DPU-HD

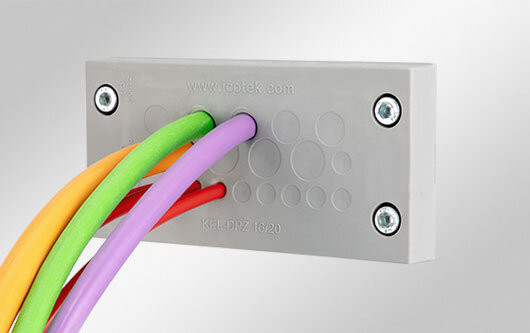

Passacavi a membrana, alta densità di cavi, fino a IP66 / UL Type 12

Passacavi che permettono l’inserimento fino ad un massimo di 121 cavi non intestati di diametro da 1.5 a 22 mm.

» KEL-DPZ

Gommino passacavo con membrane, con forma a “U”, fino a IP54

Gommino passacavo con membrane a „U“ per cavi senza connettori (con un diametro compreso tra 1 e 11 mm). Assemblaggio senza attrezzi.

» UT-DT

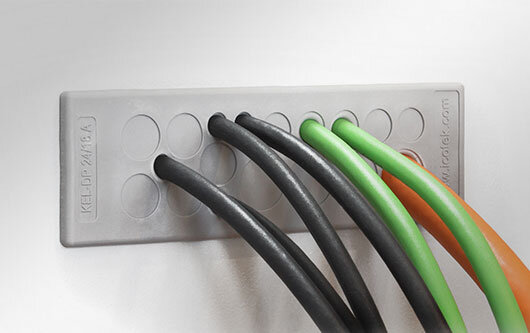

Passacavi a membrana, ad innesto, IP64 / UL Type 12

Passacavi ad innesto che sono progettati per l'inserimento di cavi non intestati.

» KEL-DP

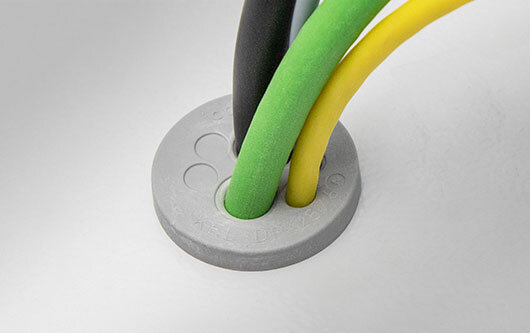

Passacavi tondi a membrana, ad innesto, M16-M50, IP65 / UL Type 12

Passacavi tondi ad innesto con protezione IP65 per aperture metriche M16 - M50.

» KEL-DP tondi

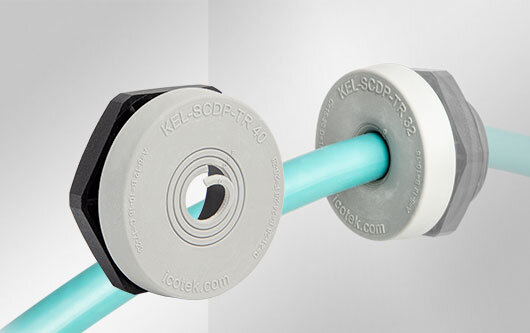

Passacavo flessibile, M25-M63, IP65

Passacavi flessibili con protezione IP65 per cavi con diametri fino a 52 mm. Per aperture metriche M25 - M63.

» KEL-SCDP-TR

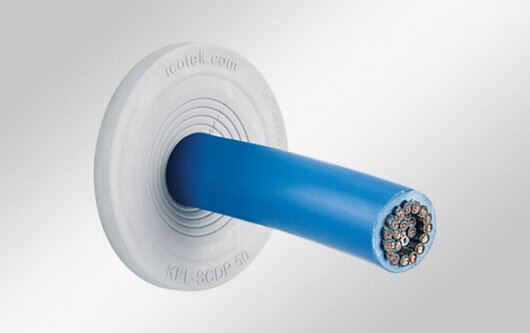

Passacavo flessibile, ad innesto, M25-M50, IP65

Passacavi flessibili con protezione IP65 per cavi con diametri fino a 36 mm.

» KEL-SCDP

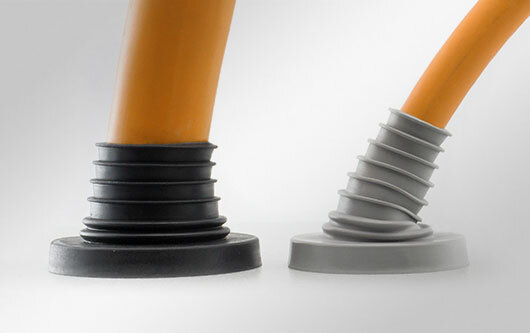

Passacavi a piramide, 3-70 mm, M25-M85, IP66/IP68 / UL Type 12/4X*

Passacavi a piramide con protezione IP66/IP68 adatti all'installazione di cavi di potenza (3 - 70 mm).

» KEL-DPF

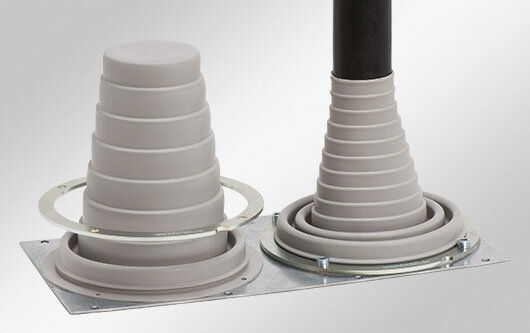

Passacavi a piramide, 25-115 mm, IP66 / UL Type 12

Passacavi flessibili a piramide adatto per il passaggio di cavi di potenza. E' perfetto per cavi e guaine con diametri compresi tra i 25 e i 115 mm.

» KEL-ULTRA flex

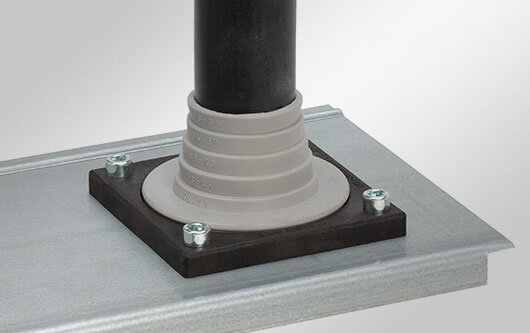

Passacavi a piramide, 27-68 mm, IP54 / UL Type 12

Sistema flessibile per il passaggio cavo. Sono perfetti per il passaggio nel quadro dei cavi di alimentazione.

» KEL-JUMBO flex

Piastre di copertura per manicotti filettati, passacavi e pressacavi, M32 / M50 / M63

I pannelli di copertura hanno un diametro esterno di 150 mm e un foro centrale di 32,5 mm, 50,5 mm o 63,5 mm per adattarsi ai manicotti filettati e/o ai passacavi e pressacavi metrici.

» AB-M

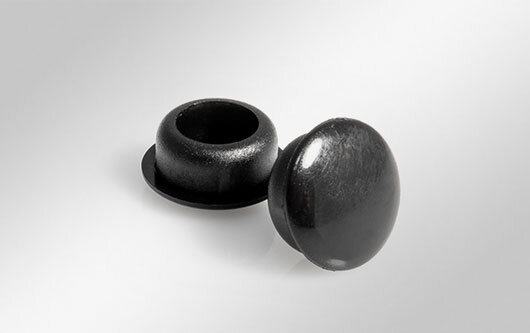

Tappi di chiusura

I fori dei punti di fissaggio dei listelli e piastre di entrata cavi possono essere sigillati con i tappi di chiusura.

» Tappi di chiusura

Inserti per passacavi a membrana

Inserti che sono utilizzati per chiudere le membrane dei passacavi KEL-DPU, KEL-DPZ e KEL-DP.

» ST-B Inserti

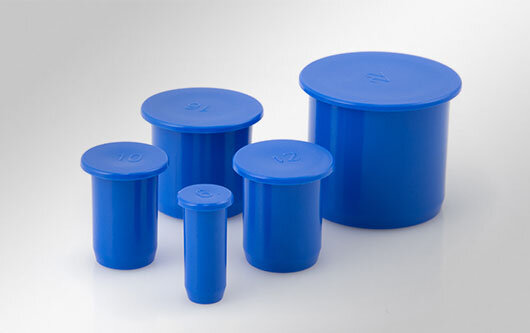

Inserti per passacavi a membrana, conforme alla FDA

Inserti che sono utilizzati per chiudere le membrane dei passacavi. Anche diponibile in una versione rilevabile (tipo ST-B-HDD).

» ST-B-HD | ST-B-HDD Inserti

Cerca e filtra i prodotti con il ProductFinder!

Trova il prodotto giusto per la vostra applicazione. Provatelo!



Guida alle informazioni - Tutto quello che c'è da sapere sui passacavi con membrane!

Rispetto alle soluzioni tradizionali come i pressacavi standard, la densità dei cavi è notevolmente aumentata. Inoltre, il tempo di montaggio richiesto è considerevolmente più breve rispetto all’utilizzo di più pressacavi, poiché è necessario eseguire una sola apertura per diverse dozzine di linee ed installare solo un passacavo con membrane. Oltre a ciò, la necessità di uno spazio ridotto, rende la soluzione della piastra passacavo icotek un'ottima scelta.



Passacavi con mebrane - l'alternativa ai pressacavi!

I passacavi con membrane icotek sono disponibili in molte serie diverse con design rotondo e rettangolare. Con un'altezza di montaggio compresa tra gli 8 e  i 14,5 mm, sono molto piatti e hanno una superficie liscia ed uniforme. In tal modo si evitano accumuli di sporcizia; i passacavi con membrane sono quindi adatte anche per applicazioni nell’ambito della  tecnologia medica, imballaggi per alimenti o aree sterili. Inoltre, i passacavi con membrane icotek sono resistenti ai detergenti (certificazione ECOLAB).

I passacavi con membrane sono costituiti da un robusto telaio rigido in plastica o metallo, completamente modellato con elastomero. Sulla parte frontale della piastra sono presenti membrane perforabili per vari diametri di cavi mentre sul retro sono presenti passacavi conici per garantire una doppia sigillatura dei cavi stessi con classe di protezione certificata fino a IP68 (secondo EN 60529) e UL tipo 4X* ( secondo UL50 E). Questo esclusivo design del passacavo offre anche un’ ottima resistenza alla trazione.



Passacavi con membrane - installazione rapida e semplice

A seconda del modello, può essere montato con viti, semplicemente inserito nel foro senza l’utilizzo di attrezzi o fissato con un controdado. Le aperture richieste sono quelle metriche standard (M20 - M85) o corrispondono alle aperture standard dei connettori a 16 e 24 pin. Il montaggio dei passacavi con membrane può essere eseguito in pochi secondi. Basta creare una piccola fessura nella sottile membrana  e far passare il cavo. Guarda i nostri video di assemblaggio e convinciti!



Grande varietà di passacavi con membrane

Le diverse serie dei supporti passacavo icotek offrono una ampia gamma di possibilità di applicazioni:

  • icotek offre i » passacavi KEL-DPU 24 con classe di protezione IP66 / IP68 / UL type 4X* per esigenze particolari in termini di protezione, robustezza e igiene. È possibile un montaggio ad innesto senza attrezzi.
  • I » passacavi rettangolari KEL-DPZ sono disponibili in numerose dimensioni,  offrono un elevato grado di protezione  (fino a IP66) e permettono la gestione di un'alta densità di cavi.
  • La » versione rotonda dei passacavi KEL-DPZ può essere montata in aperture metriche da M25 a M63 e fissata con un controdado senza la necessità di attrezzi. La doppia sigillatura dei cavi consente un'elevata protezione IP66 / IP68 / UL type 4X*.
  • ​​​​​A seconda del design, i » passacavi della gamma KEL-DP possono essere inseriti in aperture rettangolari e metriche in modo rapido e senza utensili. Consentono di sigillare i cavi con classi di protezione fino a IP65.
  • Per l'instradamento di linee di alimentazione con diametri fino a 115 mm, icotek offre innovativi » passacavi a forma di piramide KEL-DPF, » KEL-JUMBO flex e » KEL-ULTRA flex, che sono perfettamente flessibili, utilizzabili per cavi di alimentazione rigidi e per poterli flettere con il minimo sforzo.
  • Per applicazioni con requisiti inferiori in materia di protezione , icotek offre » sistemi passacavi con listelli a spazzola, appositamente progettati per gestire facilmente il passaggio di cavi in cabine di controllo, pannelli e attraverso pavimenti rialzati e pareti.

  • *4X solo per uso interno

Ben testato e certificato

Omologazioni e standard quali la classe di infiammabilità UL 94-V0, la protezione IP e UL, la certificazione UL, RINA, DNV, EN 45545-2 e la resistenza ai detergenti ECOLAB consentono ai supporti passacavi icotek di essere una vera alternativa ai pressacavi tradizionali.
