Kabeldurchführung für Leitungen ohne Stecker

Hohe Packungsdichte und bis zu IP66 / IP68



Mit einer Kabeldurchführung von icotek können mehrere elektrische Leitungen ohne Stecker, Pneumatik-/Hydraulikschläuche oder Lichtwellenleiter schnell, einfach und vorallem platzsparend in Schaltschränke, Gehäuse oder Maschinen eingeführt und mit Schutzarten bis IP66 / IP68 und UL Type 4X* abgedichtet werden (zertifiziert nach EN 60529 / UL 50E). icotek Kabeldurchführungen sind die wirtschaftliche Alternative. Mehr erfahren »

Kostenloses Musterpaket bestellen

icotek Kabeldurchführungen im Überblick

Produkte filtern:

Kabeldurchführung, hohe Packungsdichte, bis IP65

Kabeldurchführung mit hoher Packungsdichte, Schutzart bis IP65. Beidseitige Durchführung der Leitungen möglich.

» KEL-DPR

Gewindeverlängerung für Kabelverschraubungen und Kabeldurchführungen, M32 / M50 / M63

Individuelle Gewindeverlängerung für Kabelverschraubungen und Kabeldurchführungen mit metrischem Gewinde M32 / M50 / M63.

» TE Gewindeverlängerung

Runde Kabeldurchführung, rastbar, M25-M63, IP65/IP66/IP68

Runde Kabeldurchführung mit metrischem Gewinde zum Einrasten oder Verschrauben. Hohe Packungsdichte und Dichtigkeit bis IP65/IP66/IP68.

» KEL-DPZ-CLICK

Runde Kabeldurchführung, M25-M63, IP66/IP68 / UL Type 12/4X*

Runde Kabeldurchführung mit metrischem Gewinde. Hohe Packungsdichte und Dichtigkeit bis IP66/IP68.

» KEL-DPZ rund

Runde Kabeldurchführung, Hygienic Design, M32-M63, IP66/IP68, FDA-konform

Runde Kabeldurchführung in hygienischem Design mit metrischem Gewinde. Hohe Packungsdichte und Dichtigkeit bis IP66/IP68.

» KEL-DPZ-HD rund

90° Kabeleinführungsadapter, bis IP66

KEA ist ein multifunktionaler Adapter für verschiedene Kabeleinführungssysteme. Durch den Adapter werden Leitungen im 90° Winkel eingeführt und mit bis zu IP66 abgedichtet.

» KEA

Kabeldurchführung mit Zugentlastung, IP66/IP68 / UL Type 12/4X*

Kabeldurchführung mit Schutzart IP66/IP68. Werkzeugfreie Montage möglich.

» KEL-DPU

Kabeldurchführung mit Zugentlastung, Hygienic Design, IP66/IP68, FDA-konform

Kabeldurchführung in hygienischem Design mit Schutzart IP66/IP68. Werkzeugfreie Montage möglich.

» KEL-DPU-HD

Kabeldurchführung, hohe Packungsdichte, bis IP66 / UL Type 12

Kabeldurchführung mit hoher Packungsdichte, Schutzart bis IP66. In verschiedenen Baugrössen erhältlich.

» KEL-DPZ

Multi-Membran Kabeltülle in U-Form, bis IP54

Multi-Membran Kabeltülle in U-Form für Leitungen ohne Stecker mit Durchmesserbereich 1 - 11 mm. Werkzeuglose Montage.

» UT-DT | UT

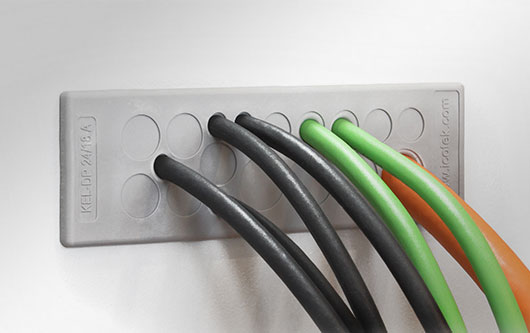

Kabeldurchführung zum Aufrasten, IP64 / UL Type 12

Kabeldurchführungsplatte zur werkzeuglose Montage durch Aufrasten. In verschiedenen Baugrössen erhältlich.

» KEL-DP

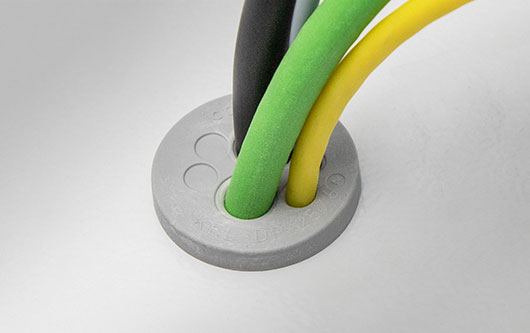

Runde Kabeldurchführung zum Aufrasten, M16-M50, IP65 / UL Type 12

Kompakte Kabeldurchführungsplatte in runder Bauform zur werkzeuglose Montage durch Aufrasten.

» KEL-DP rund

Kabeldurchführungstülle, M25-M63, IP65

Flexible Kabeldurchführungstülle mit Gewinde für Leitungsdurchmesser bis 52 mm.

» KEL-SCDP-TR

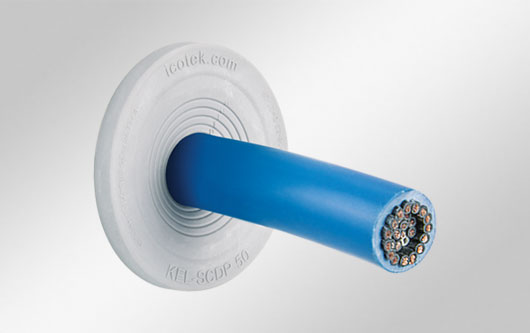

Kabeldurchführungstülle zum Aufrasten, M25-M50, IP65

Flexible Kabeldurchführungstülle in runder Bauform für Leitungsdurchmesser bis 36 mm.

» KEL-SCDP

Kabeldurchführungstülle, M25-M85, IP66/IP68 / UL Type 12/4X*

Flexible Kabeldurchführungstülle in Pyramidenform mit metrischem Gewinde für Leitungen mit Durchmesser 3-70 mm.

» KEL-DPF

Kabeldurchführungstülle, 25-115 mm, IP66 / UL Type 12

Flexible Kabeldurchführungstülle in Pyramidenform für Leitungen mit Kabeldurchmesser 25-115 mm.

» KEL-ULTRA flex

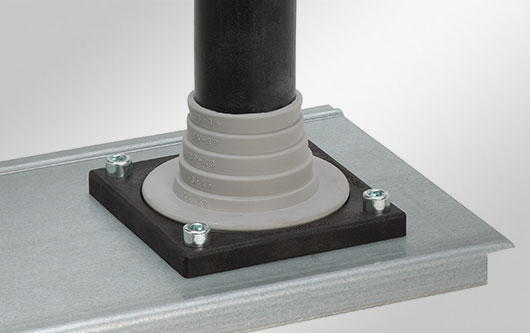

Kabeldurchführungstülle, 27-68 mm, IP54 / UL Type 12

Flexible Kabeldurchführungstülle in Pyramidenform für Leitungen mit Durchmesser 27-68 mm.

» KEL-JUMBO flex

Abschlussblende für Gewindeverlängerungen & Kabeldurchführungen, M32 / M50 / M63

Die Edelstahl-Abschlussblenden haben einen Aussendurchmesser von 150 mm und ein zentrales Loch von 32,5 mm, 50,5 mm oder 63,5 mm zur Aufnahme der Gewindeverlängerungen und diverser Kabeldurchführungen.

» AB-M

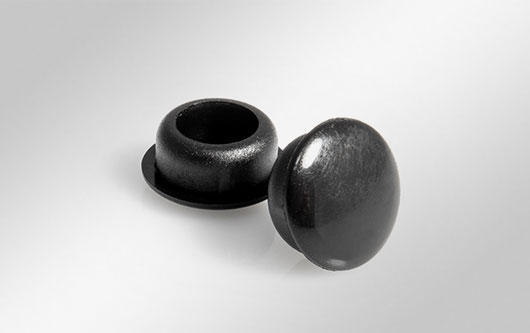

Abdeckstopfen

Mit den Abdeckstopfen lassen sich die Öffnungen an den Befestigungspunkten der Kabeleinführungs­leisten & Kabeldurchführungsplatten verschliessen.

» Abdeckstopfen

Stopfen für Kabeldurchführungen & Kabeltüllen

Stopfen zum Verschliessen von durchstochenen Membranen der Multi-Kabeldurchführungen sowie für diverse Kabeltüllen.

» ST-B

Stopfen für Kabeldurchführungen

Stopfen zum Verschließen von durchstochenen Membranen der Kabeldurchführungen. Auch als detektierbare Version ST-B-HDD erhältlich.

» ST-B-HD | ST-B-HDD

Multi-Membran Kabeldurchführung für Leitungen ohne Stecker

Dauer: 36 min.

Mit einer Kabeldurchführung von icotek können mehrere elektrische Leitungen ohne Stecker, Pneumatik-/Hydraulikschläuche oder Lichtwellenleiter schnell, einfach und vorallem platzsparend in Schaltschränke, Gehäuse oder Maschinen eingeführt und mit Schutzarten bis IP66 / IP68 abgedichtet werden (zertifiziert nach DIN EN 60529). icotek Kabeldurchführungen sind die wirtschaftliche Alternative.

Jetzt anschauen!


Info-Guide – Alles Wichtige zum Thema Kabeldurchführung!

Im Vergleich zu herkömmlichen Lösungen mit Kabelverschraubungen ist die Packungsdichte bei einer icotek Kabeldurchführung wesentlich höher - bei geringerem Platzbedarf. Darüber hinaus beträgt die Montagezeit im Vergleich zu mehreren Verschraubungen nur einen Bruchteil, da für mehrere Dutzend Leitungen nur ein Ausbruch gefertigt und nur eine Kabeldurchführung montiert werden muss.





icotek Kabeldurchführung - die Alternative zur Kabelverschraubung

Die icotek Kabeldurchführung ist in vielen verschiedenen Baureihen in runden sowie rechteckigen Bauformen erhältlich. Mit 8 bis 14.5 mm Überstand bauen sie sehr flach auf und besitzen eine glatte und ebene Oberfläche. Schmutznischen werden dadurch verhindert, die Kabeldurchführungsplatten sind somit auch für Anwendungsbereiche wie Medizintechnik, » Lebensmittelverpackung oder » Reinraumbereiche bestens geeignet. Darüber hinaus sind icotek Kabeldurchführungen reinigungsmittelresistent (ECOLAB zertifiziert).

Die Kabeldurchführungen bestehen größtenteils aus einem robusten Korpus aus Hartkunststoff oder Metall, der vollständig mit Elastomer umspritzt ist. Auf der Rückseite der Kabeldurchführung sind konisch zulaufende Tüllentöpfe ausgebildet, die dafür sorgen, dass die Leitungen nicht nur an der Membran, sondern zusätzlich an der Tülle 2-fach mit bis zu IP66 / IP68 (zertifiziert nach EN 60529) abgedichtet werden. Diese einzigartige Tüllenform sorgt außerdem für die ausgezeichnete Zugentlastung der Leitungen.



icotek Kabeldurchführungen - schnelle und einfache Montage und Bestückung

Die Montage erfolgt je nach Modell durch Anschrauben, werkzeugloses Einrasten in den Ausbruch oder Verschrauben mit einer Kunststoff-Gegenmutter. Die benötigten Ausbrüche sind grösstenteils entweder metrische Standardausbrüche (M20 - M85) oder entsprechen Normausbrüchen von 6-, 16- und 24-poligen schweren Steckverbindern. Die Bestückung der Kabeldurchführung erfolgt sehr schnell und zuverlässig, die Membranen werden lediglich mit einem kleinen spitzen Dorn durchstochen und die Leitung hindurch geschoben. Überzeugen Sie sich selbst mit unseren Montagevideos.



Grosse Typenvielfalt an Kabeldurchführungen

Die verschiedenen Baureihen der icotek Kabeldurchführung bieten vielfältige Einsatzmöglichkeiten:

  • Für höchste Anforderungen an Dichtigkeit, Robustheit und Hygiene bietet icotek die » Kabeldurchführung KEL-DPU 24 mit Schutzarten IP66/IP68 / UL Type 12/4X*. Eine werkzeugfreie Montage durch Einrasten ist möglich.
  • Die » Kabeldurchführung KEL-DPZ in eckiger Bauform ist in zahlreichen Grössen erhältlich und bietet eine hohe Dichtigkeit (bis IP66) und eine sehr hohe Packungsdichte der Leitungen.
  • In runder Bauform kann die » Kabeldurchführung KEL-DPZ rund in metrische Ausbrüche von M25 bis M63 eingesetzt und mit einer Gegenmutter werkzeugfrei montiert werden. Die doppelte Abdichtung der Leitungen ermöglicht hohe Schutzarten IP66/IP68 / UL Type 12/4X*.
  • Die Kabeldurchführungen der » Produktreihe KEL-DP können je nach Bauform schnell und werkzeuglos in rechteckige sowie metrische runde Ausbrüche eingerastet werden. Sie ermöglichen eine Abdichtung der Leitungen mit Schutzarten bis IP65.
  • Für die Einführung von Versorgungsleitungen bis 115 mm bietet icotek mit den hochflexiblen pyramidenförmigen » Kabeldurchführungen KEL-DPF, » KEL-JUMBO flex und » KEL-ULTRA flex innovative Lösungen an, die auch ein schräges Einfahren von unflexiblen Leitungen einfach und mit wenig Kraftaufwand möglich machen.
  • Für Anwendungen mit geringeren Anforderungen an die Dichtigkeit und die Einführung von Leitungen in Netzwerkschränke und Schaltkästen oder die Führung durch Wände und Doppelböden hat icotek spezielle Komponenten entwickelt, die als » Kabeldurchlass mit Bürstendichtung dienen.

  • *4X nur für den Innenbereich

Vielfach getestet & zertifiziert

Approbationen wie Brandklasse UL94-V0, IP, UL Type Rating, UL recognized, DNV, RINA, EU-Bahnnorm EN 45545-2,Vibrationssicherheit nach EN 61373, ECOLAB Reinigungsmittelbeständigkeit und UV Beständigkeit machen die icotek Kabeldurchführungen zu echten Alternativen zu herkömmlichen Kabelverschraubungen. Entsprechende Zertifikate können gerne bei uns angefordert werden.
