LFC|MSKL 3-12
| 部品番号 | 37670.100 |
| EAN | 4251269322044 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| 長さ | 45.9 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 3 mm |
| シールド部 最大径 | 12 mm |
| ストレンリリーフ | いいえ |
| 幅 | 15 mm |
| 高さ | 22 mm |
-
製品一覧
»
EMCシールドクランプ
»
30mmC型DINレール用 EMCシールドクランプ
30mmC型DINレール用 EMCシールドクランプ
ストレインリリーフ有＆無

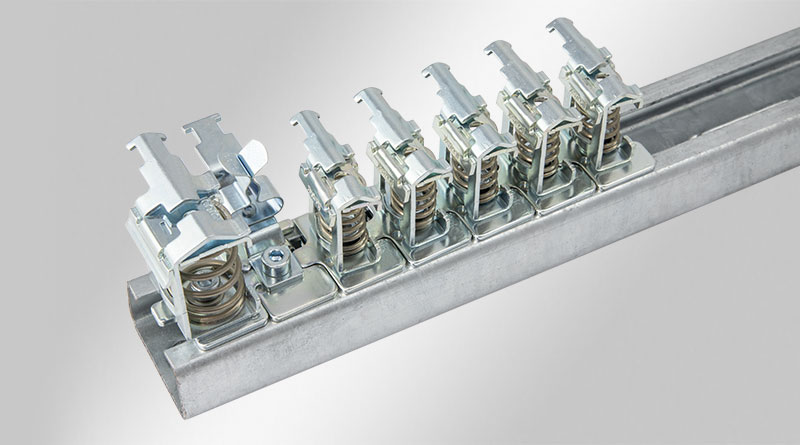

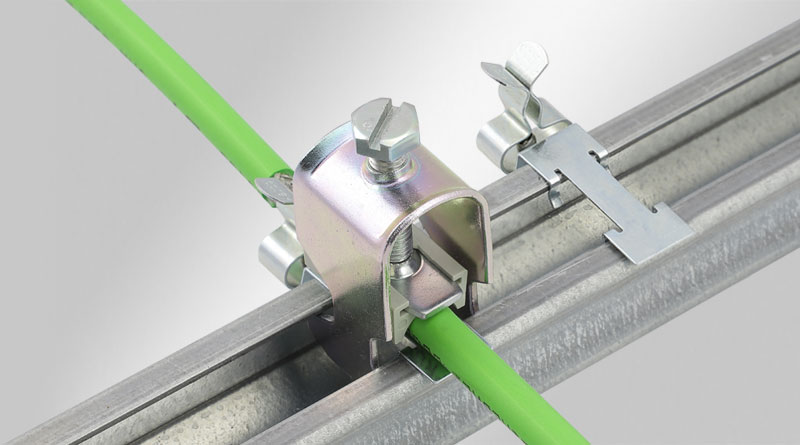

EMCシールドクランプは、個々のケーブルシールドをアース電位に接続する場合に使用され、ケーブルを安全かつ簡単にシールドすることができます。

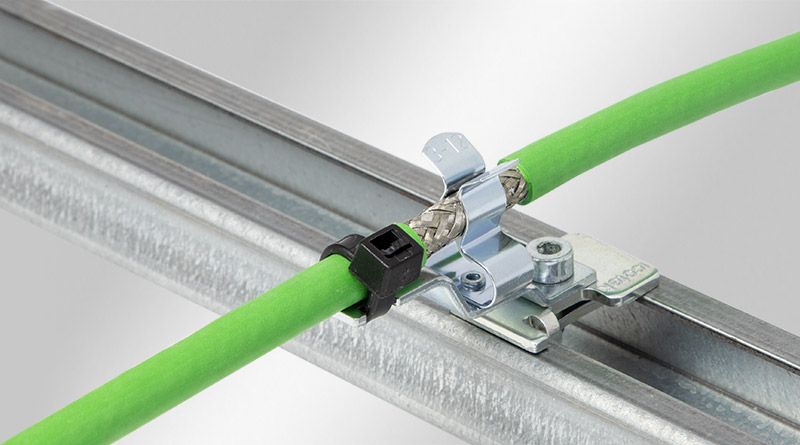

ストレインリリーフ付きバージョン：DIN EN 62444に準拠したケーブルタイにより、ケーブル被覆を介してケーブル自体がストレインリリーフされています。二重ストレインリリーフ付きバージョンもあります（PROFINET設置ガイドライン準拠）。
MSKLクランプシリーズは、その特殊な形状により、クランプ範囲が非常に広い一方で、本体の幅と高さは比較的小さくなっています（例：MSKL 3-12に12 mmのケーブルシールドを挿入した場合：幅26.25 mm）。

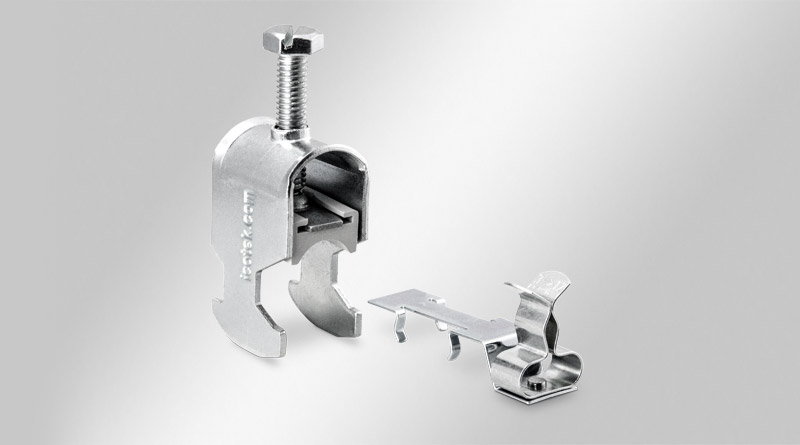

シールドクランプは、SCネジフットを使用して30mmCレールに取付けできます。
LFCシールドクランプは、ケーブルシールドをCレールに直接接触させることができ、ストレインリリーフには既存のUクランプを継続して使用することができます。LFCシールドクランプは、工具を使わずにCレールにはめ込み、Uクランプのネジで固定できます。
新製品：EMCシールドクランプ＆LFC・CCLケーブルクランプのセット品
仕様
| 材質 | シールドクランプ: バネ鋼、亜鉛メッキ シールドクランプ: 薄板鋼、亜鉛メッキ ねじ込み式の足: 薄板鋼、亜鉛メッキ |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| 特性 | 耐震 |
特⻑とメリット
- 一部ストレインリリーフ機能付き
- ケーブルシールドの最適な接触
- シールド接触とストレインリリーフの分離
- 最も簡単なアッセンブリ
- ケーブルシールドに常に一定の圧力をかけることで、クランプの圧力の再調整が不要
- 防振機能・メンテナンスフリー
- 二重ストレインリリーフオプション（PROFINET設置ガイドライン準拠）
- 開口部寸法16～17mmCレールに取付け可能
- LFC：LFCとブラケットクリップの組合わせにより、非常に大きな省スペース化を実現
製品タイプとサイズ
LFC|MSKL 8-18
| 部品番号 | 37671.100 |
| EAN | 4251269322051 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| 長さ | 45.9 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 8 mm |
| シールド部 最大径 | 18 mm |
| ストレンリリーフ | いいえ |
| 幅 | 20 mm |
| 高さ | 28.2 mm |
LFC|SKL 17-22
| 部品番号 | 37672.100 |
| EAN | 4251269322068 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| 長さ | 45.9 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 17 mm |
| シールド部 最大径 | 22 mm |
| ストレンリリーフ | いいえ |
| 幅 | 26.5 mm |
| 高さ | 36 mm |
CC-LFC 6-13|MSKL 3-12
| 部品番号 | 37680 |
| EAN | 4251269323652 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 45.9 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | MSKL |
| シールド部 最小径 | 3 mm |
| シールド部 最大径 | 12 mm |
| ストレンリリーフ | はい |
| 幅 | 19 mm |
| 高さ | 36 mm |
| 取付高 | 52 mm |
CC-LFC 12-19|MSKL 8-18
| 部品番号 | 37681 |
| EAN | 4251269323669 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 45.9 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | MSKL |
| シールド部 最小径 | 8 mm |
| シールド部 最大径 | 18 mm |
| ストレンリリーフ | はい |
| 幅 | 22 mm |
| 高さ | 36 mm |
| 取付高 | 57 mm |
CC-LFC 18-23|SKL 17-22
| 部品番号 | 37682 |
| EAN | 4251269323676 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 45.9 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | SKL |
| シールド部 最小径 | 17 mm |
| シールド部 最大径 | 22 mm |
| ストレンリリーフ | はい |
| 幅 | 26.5 mm |
| 高さ | 38 mm |
| 取付高 | 62 mm |
CC-LFC 23-32|SKL 22-30
| 部品番号 | 37683 |
| EAN | 4251269323683 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 45.9 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | SKL |
| シールド部 最小径 | 22 mm |
| シールド部 最大径 | 30 mm |
| ストレンリリーフ | はい |
| 幅 | 38 mm |
| 高さ | 52 mm |
| 取付高 | 72 mm |
CC-LFC 32-38|SKL 30-38
| 部品番号 | 37688 |
| EAN | 4251269324192 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 87.7 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | SKL |
| シールド部 最小径 | 30 mm |
| シールド部 最大径 | 38 mm |
| ストレンリリーフ | はい |
| 幅 | 44 mm |
| 高さ | 62 mm |
| 取付高 | 78 mm |
CC-LFC 38-42|SKL 30-38
| 部品番号 | 37684 |
| EAN | 4251269323782 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 87.7 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | SKL |
| シールド部 最小径 | 30 mm |
| シールド部 最大径 | 38 mm |
| ストレンリリーフ | はい |
| 幅 | 48 mm |
| 高さ | 67 mm |
| 取付高 | 82 mm |
CC-LFC 42-50|SKL 38-48
| 部品番号 | 37685 |
| EAN | 4251269323799 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 87.7 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | SKL |
| シールド部 最小径 | 38 mm |
| シールド部 最大径 | 48 mm |
| ストレンリリーフ | はい |
| 幅 | 55 mm |
| 高さ | 83 mm |
| 取付高 | 101 mm |
CC-LFC 50-64|SKL 44-56
| 部品番号 | 37686 |
| EAN | 4251269323805 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| ケーブル数 | 1 |
| 長さ | 87.7 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールドクランプタイプ | SKL |
| シールド部 最小径 | 44 mm |
| シールド部 最大径 | 56 mm |
| ストレンリリーフ | はい |
| 幅 | 69 mm |
| 高さ | 98 mm |
| 取付高 | 116 mm |
SC|LF|MSKL 3-12
| 部品番号 | 37608.100 |
| EAN | 4251269320149 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 3 mm |
| シールド部 最大径 | 12 mm |
| ストレンリリーフ | いいえ |
| 長さ | 32 mm |
| 幅 | 22.5 mm |
| 高さ | 34.5 mm |
| 取付高 | 28 mm |
SC|LF|SKL 1.5-3
| 部品番号 | 36251.100 |
| EAN | 4251269320071 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 1.5 mm |
| シールド部 最大径 | 3 mm |
| ストレンリリーフ | いいえ |
| 長さ | 32 |
| 幅 | 22.5 |
| 高さ | 26.9 |
| 取付高 | 20.4 |
SC|LF|SKL 3-6
| 部品番号 | 36253.100 |
| EAN | 4251269320088 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 3 mm |
| シールド部 最大径 | 6 mm |
| ストレンリリーフ | いいえ |
| 長さ | 32 mm |
| 幅 | 22.5 mm |
| 高さ | 27.5 mm |
| 取付高 | 21 mm |
SC|LF|SKL 6-8
| 部品番号 | 36255.100 |
| EAN | 4251269320095 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 6 mm |
| シールド部 最大径 | 8 mm |
| ストレンリリーフ | いいえ |
| 長さ | 32 mm |
| 幅 | 22.5 mm |
| 高さ | 29 mm |
| 取付高 | 22.5 mm |
SC|LF|SKL 8-11
| 部品番号 | 36256.100 |
| EAN | 4251269320101 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 8 mm |
| シールド部 最大径 | 11 mm |
| ストレンリリーフ | いいえ |
| 長さ | 32 mm |
| 幅 | 22.5 mm |
| 高さ | 34 mm |
| 取付高 | 27.5 mm |
SC|LF|SKL 11-17
| 部品番号 | 36257.100 |
| EAN | 4251269320118 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 11 mm |
| シールド部 最大径 | 17 mm |
| ストレンリリーフ | いいえ |
| 長さ | 32 mm |
| 幅 | 23 mm |
| 高さ | 41 mm |
| 取付高 | 34.5 mm |
SC|LF|SKL 17-22
| 部品番号 | 36258.100 |
| EAN | 4251269320125 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| シールド部 最小径 | 17 mm |
| シールド部 最大径 | 22 mm |
| ストレンリリーフ | いいえ |
| 長さ | 32 mm |
| 幅 | 26.5 mm |
| 高さ | 48.5 mm |
| 取付高 | 42 mm |
SC|LFZ-M|MSKL 3-12
| 部品番号 | 37612.100 |
| EAN | 4251269320248 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | MSKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 3 mm |
| シールド部 最大径 | 12 mm |
| ストレンリリーフ | はい |
| 長さ | 54.3 mm |
| 幅 | 22.5 mm |
| 高さ | 34.5 mm |
| 取付高 | 28 mm |
SC|LFZ|SKL 1.5-3
| 部品番号 | 36910.100 |
| EAN | 4251269320163 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 1.5 mm |
| シールド部 最大径 | 3 mm |
| ストレンリリーフ | はい |
| 長さ | 52.4 mm |
| 幅 | 22.5 mm |
| 高さ | 26.9 mm |
| 取付高 | 20.4 mm |
SC|LFZ|SKL 3-6
| 部品番号 | 36915.100 |
| EAN | 4251269320170 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 3 mm |
| シールド部 最大径 | 6 mm |
| ストレンリリーフ | はい |
| 長さ | 52.4 mm |
| 幅 | 22.5 mm |
| 高さ | 27.5 mm |
| 取付高 | 21 mm |
SC|LFZ|SKL 6-8
| 部品番号 | 36920.100 |
| EAN | 4251269320187 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 6 mm |
| シールド部 最大径 | 8 mm |
| ストレンリリーフ | はい |
| 長さ | 52.4 mm |
| 幅 | 22.5 mm |
| 高さ | 29 mm |
| 取付高 | 22.5 mm |
SC|LFZ|SKL 8-11
| 部品番号 | 36925.100 |
| EAN | 4251269320194 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 8 mm |
| シールド部 最大径 | 11 mm |
| ストレンリリーフ | はい |
| 長さ | 52.4 mm |
| 幅 | 22.5 mm |
| 高さ | 34 mm |
| 取付高 | 27.5 mm |
SC|LFZ|SKL 11-17
| 部品番号 | 36930.100 |
| EAN | 4251269320200 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 11 mm |
| シールド部 最大径 | 17 mm |
| ストレンリリーフ | はい |
| 長さ | 62 mm |
| 幅 | 23 mm |
| 高さ | 41 mm |
| 取付高 | 34.5 mm |
SC|LFZ|SKL 17-22
| 部品番号 | 36935.100 |
| EAN | 4251269320217 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 17 mm |
| シールド部 最大径 | 22 mm |
| ストレンリリーフ | はい |
| 長さ | 62 mm |
| 幅 | 26.5 mm |
| 高さ | 48.5 mm |
| 取付高 | 42 mm |
SC|LFZ|SKL 22-30
| 部品番号 | 36940.100 |
| EAN | 4251269320224 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ストレンリリーフ(EN 62444準拠) | 1 |
| ケーブル数 | 1 |
| シールド部 最小径 | 22 mm |
| シールド部 最大径 | 30 mm |
| ストレンリリーフ | はい |
| 長さ | 62 mm |
| 幅 | 35 mm |
| 高さ | 52.9 mm |
| 取付高 | 46.4 mm |
SC|LF2Z-M|MSKL 3-12
| 部品番号 | 37612.150 |
| EAN | 4251269321337 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | MSKL |
| ケーブル数 | 1 |
| 長さ | 51 mm |
| 幅 | 22.5 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールド部 最小径 | 3 mm |
| シールド部 最大径 | 12 mm |
| ストレンリリーフ | はい |
| 高さ | 28 mm |
SC|LF2Z|SKL 17-22
| 部品番号 | 37594.150 |
| EAN | 4251269324895 |
| 梱包単位 | 10 |
| 取付型式 | ネジ留め, クランプ, スナップイン |
| 取付場所 | C形DIN レール用 |
| シールドクランプ数 | 1 |
| シールドクランプタイプ | SKL |
| ケーブル数 | 1 |
| 長さ | 51 mm |
| 幅 | 22.5 mm |
| ストレンリリーフ(EN 62444準拠) | 1 |
| シールド部 最小径 | 17 mm |
| シールド部 最大径 | 22 mm |
| ストレンリリーフ | はい |
| 高さ | 48.5 mm |
