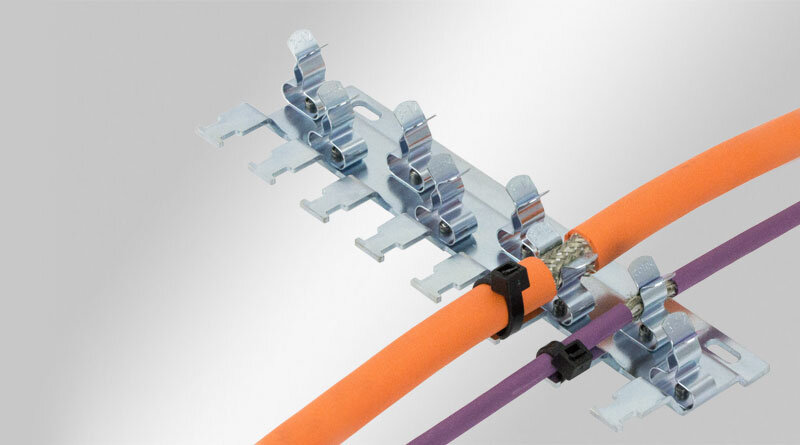

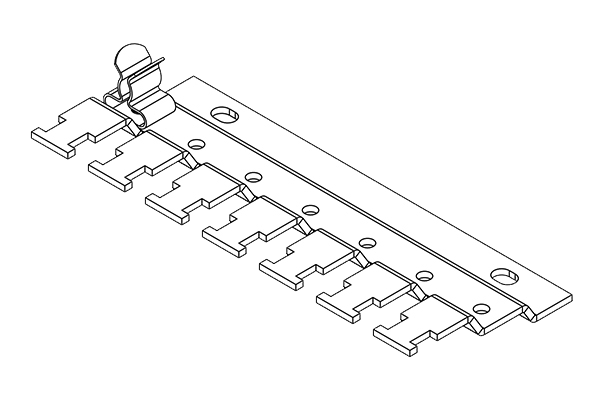

Il collettore antistrappo è un ulteriore passo avanti nello sviluppo di prodotti dedicati al settore EMC. La caratteristica peculiare di questo sistema è la combinazione in un unico dispositivo della funzione di messa a terra della schermatura e della funzione antistrappo.

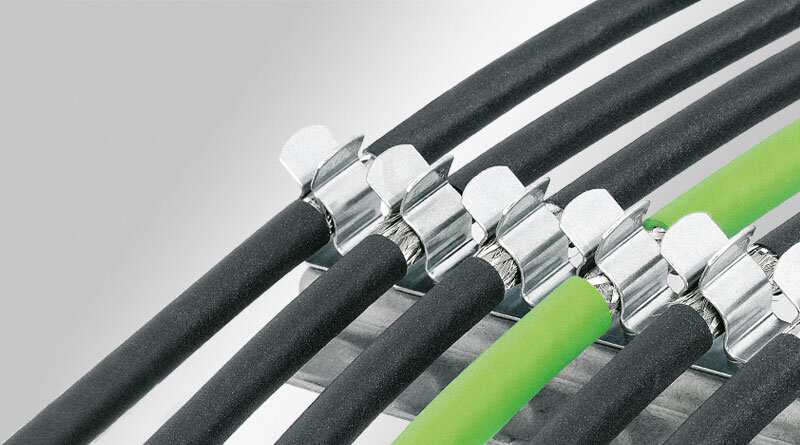

Le molle di schermatura sono montate direttamente sulla superficie collettore in modo da garantire una tenuta salda. Sono disponibili 10 collettori differenti che possono essere facilmente configurati fino ad un massimo di 12 molle di schermatura.
Le seguenti molle di scermatura SKL si possono montare sul collettore RLF:
SKL 1.5-3 | SKL 3-6 | SKL 6-8 | SKL 8-11
MSKL 3-12
I collettori EMC sono utilizzati nella costruzione di macchine utensili, nella costruzione di impianti, nelle macchine per l'imballaggio, nell'industria automobilistica e in generale in tutte le applicazioni in cui sia richiesto un elevato livello di protezione dai guasti.
Configurabile online con il configuratore EMC!
| Materiale | Molla di schermatura: Acciaio per molle, zincato Piedino a scatto: Acciaio per molle Piedini di montaggio: Acciaio con zincatura galvanica |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Proprietà | prova di vibrazioni |
| Codice | 36965 |
| EAN | 4251269305191 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 3 |
| Per il numero di cavi | 3 |
| Lunghezza | 46,2 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

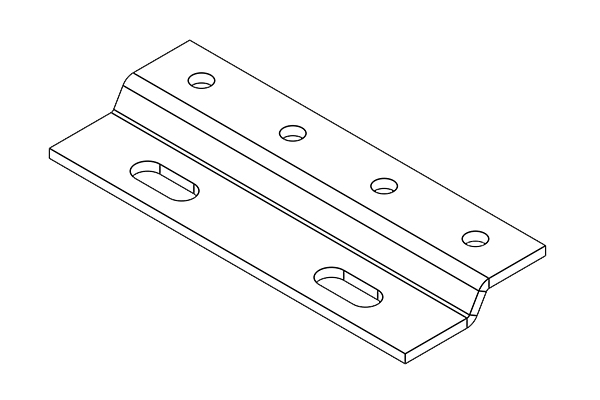

| Codice | 36984 |
| EAN | 4251269305207 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 4 |
| Per il numero di cavi | 4 |
| Lunghezza | 60,8 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

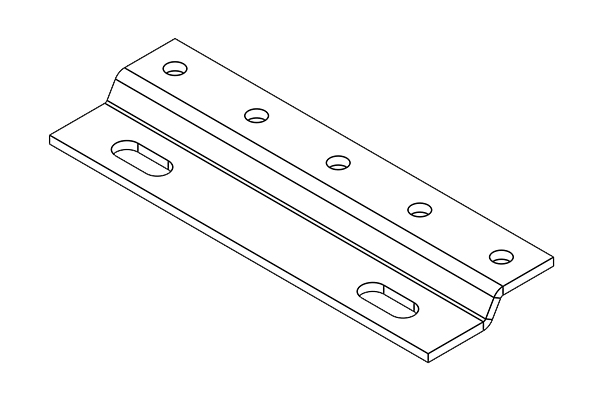

| Codice | 36958 |
| EAN | 4251269305160 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 5 |
| Per il numero di cavi | 5 |
| Lunghezza | 72,4 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Codice | 36952 |
| EAN | 4251269305122 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 6 |
| Per il numero di cavi | 6 |
| Lunghezza | 88 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

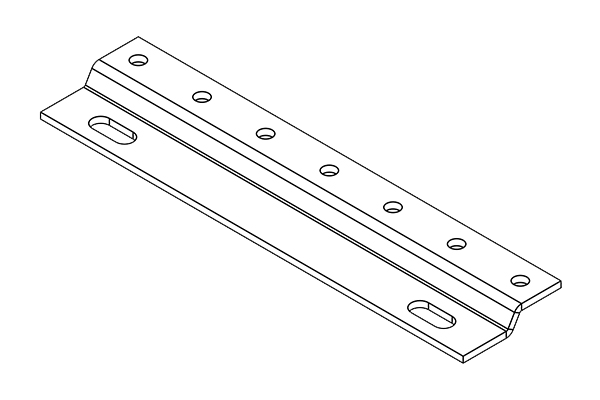

| Codice | 36963 |
| EAN | 4251269305184 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 7 |
| Per il numero di cavi | 7 |
| Lunghezza | 103,6 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

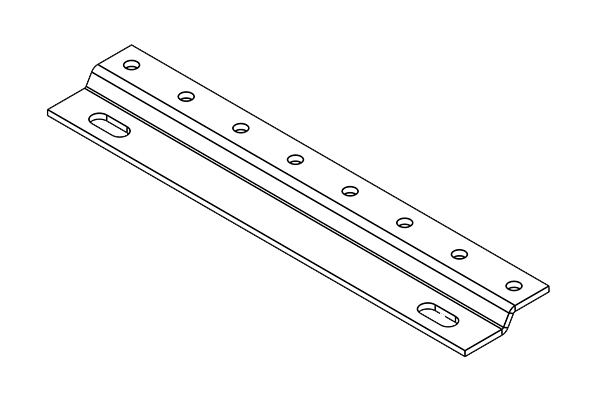

| Codice | 36953 |
| EAN | 4251269305139 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 8 |
| Per il numero di cavi | 8 |
| Lunghezza | 119,2 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

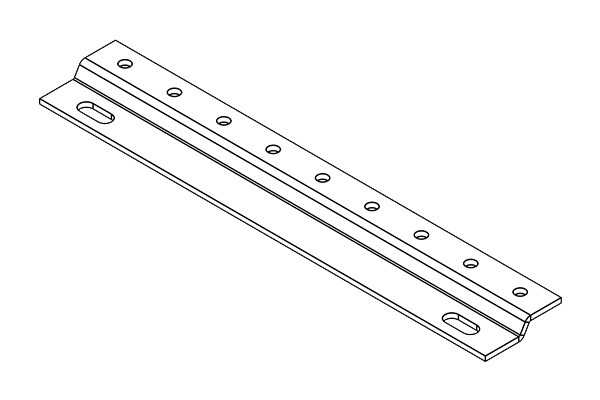

| Codice | 36985 |
| EAN | 4251269305214 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 9 |
| Per il numero di cavi | 9 |
| Lunghezza | 140,8 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

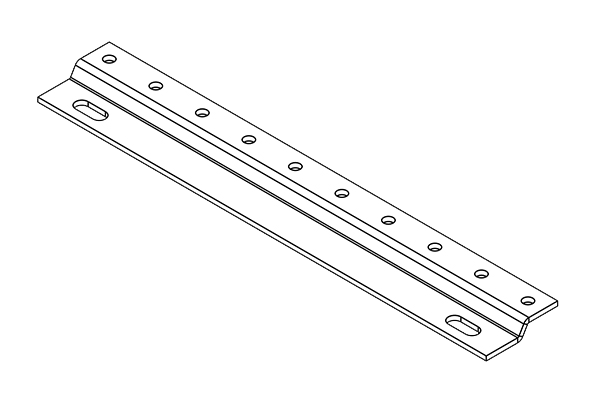

| Codice | 36954 |
| EAN | 4251269305146 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 10 |
| Per il numero di cavi | 10 |
| Lunghezza | 150,4 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

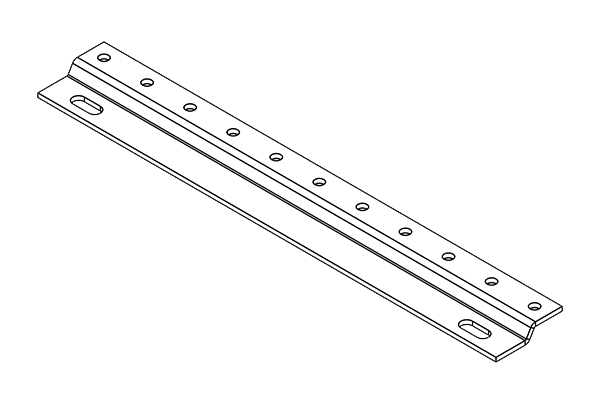

| Codice | 36955 |
| EAN | 4251269305153 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 11 |
| Per il numero di cavi | 11 |
| Lunghezza | 166 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

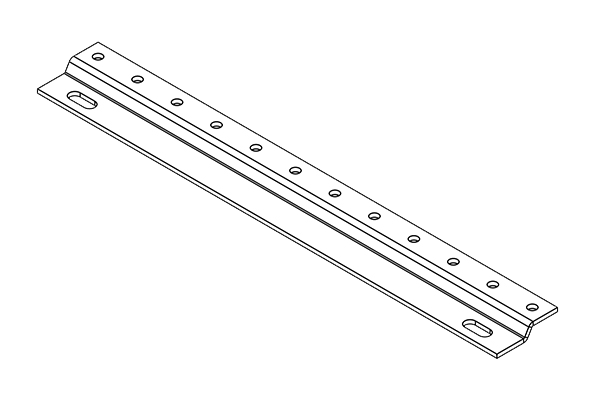

| Codice | 36962 |
| EAN | 4251269305177 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 12 |
| Per il numero di cavi | 12 |
| Lunghezza | 181,6 mm |
| Larghezza | 24 mm |
| Altezza | 5,5 mm |
| Altezza di montaggio | 5,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |

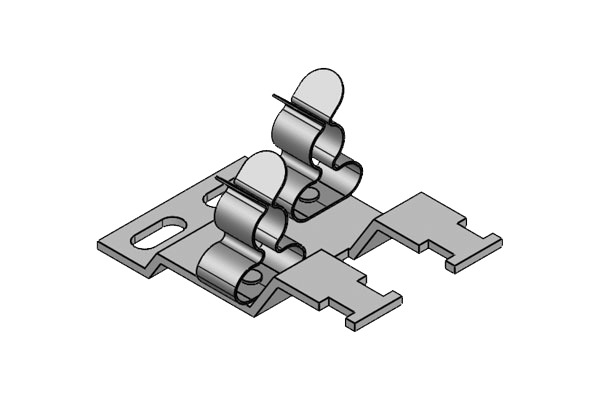

| Codice | 38069.002 |
| EAN | 4251269322310 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 2 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 2 |
| Lunghezza | 36 mm |

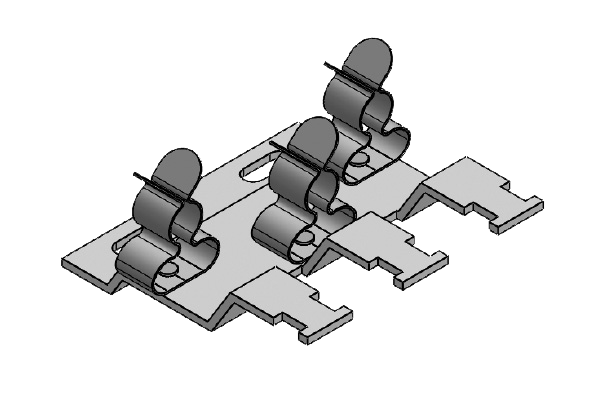

| Codice | 38070.002 |
| EAN | 4251269318016 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 3 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 3 |
| Lunghezza | 52 mm |

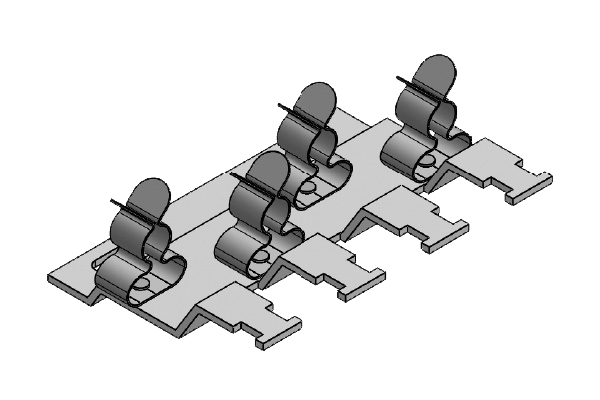

| Codice | 38071.002 |
| EAN | 4251269318023 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 4 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 4 |
| Lunghezza | 73 mm |

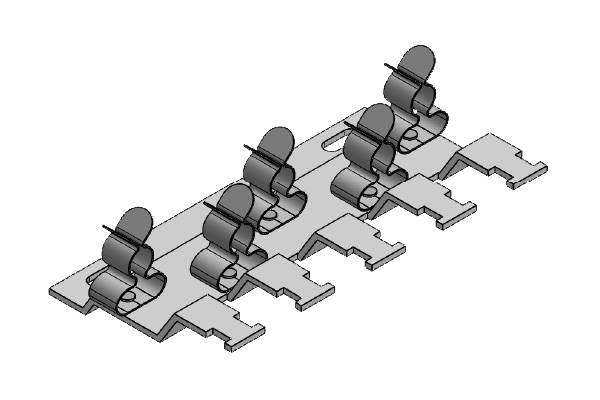

| Codice | 38072.002 |
| EAN | 4251269318030 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 5 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 5 |
| Lunghezza | 94 mm |

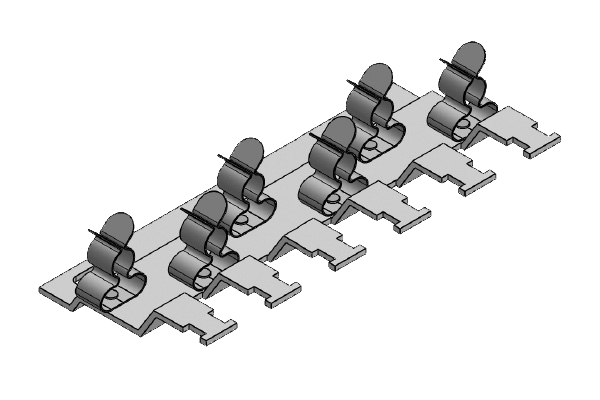

| Codice | 38073.002 |
| EAN | 4251269318047 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 6 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 6 |
| Lunghezza | 115 mm |

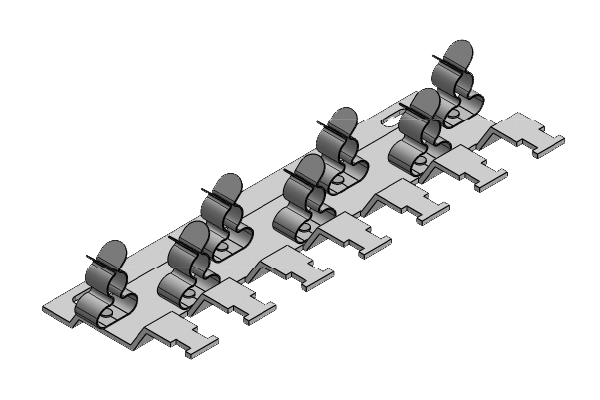

| Codice | 38074.002 |
| EAN | 4251269318054 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 7 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 7 |
| Lunghezza | 136 mm |

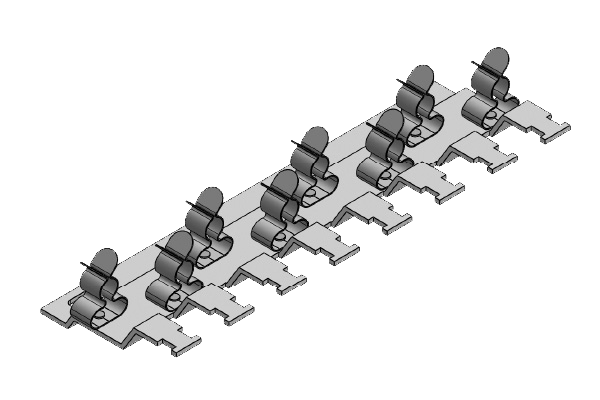

| Codice | 38075.002 |
| EAN | 4251269318061 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 8 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 8 |
| Lunghezza | 157 mm |

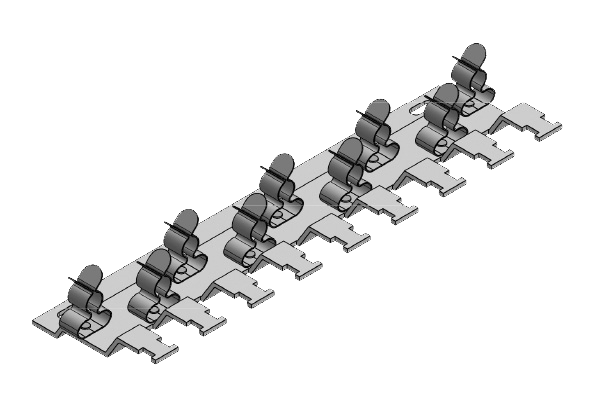

| Codice | 38076.002 |
| EAN | 4251269318078 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 9 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 9 |
| Lunghezza | 178 mm |

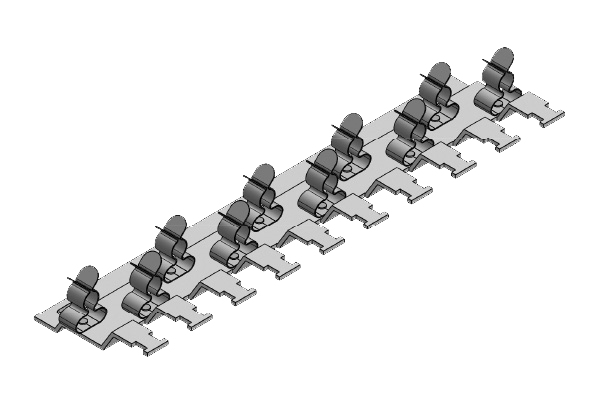

| Codice | 38077.002 |
| EAN | 4251269318085 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 10 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 10 |
| Lunghezza | 199 mm |

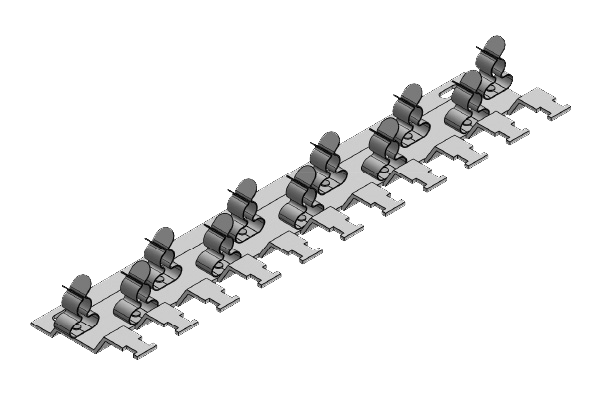

| Codice | 38078.002 |
| EAN | 4251269318092 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 11 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 11 |
| Lunghezza | 220 mm |

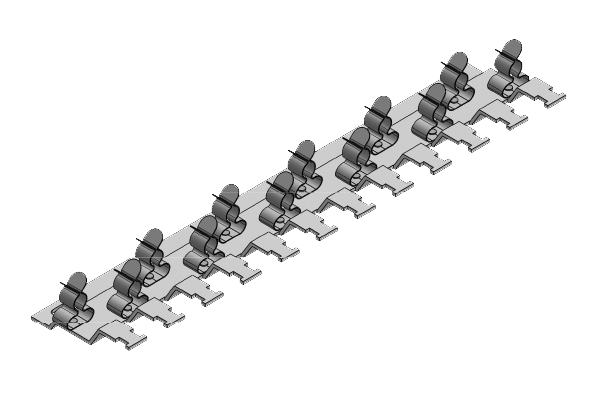

| Codice | 38079.002 |
| EAN | 4251269318108 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 12 |
| Larghezza | 54,1 mm |
| Altezza | 14,2 mm |
| Altezza di montaggio | 14,2 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 12 |
| Lunghezza | 241 mm |

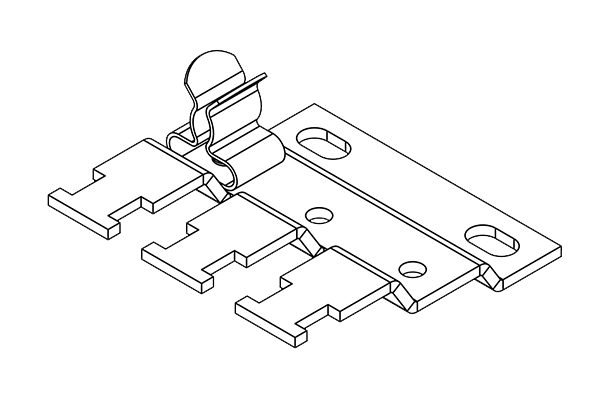

| Codice | 38005 |
| EAN | 4251269305757 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 3 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 3 |
| Lunghezza | 41,2 mm |

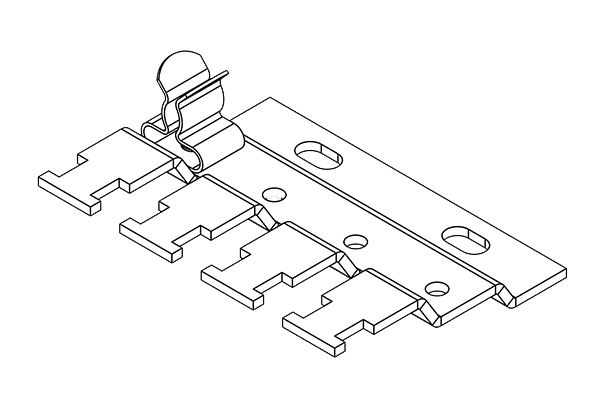

| Codice | 38010 |
| EAN | 4251269305764 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 4 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 4 |
| Lunghezza | 56,8 mm |

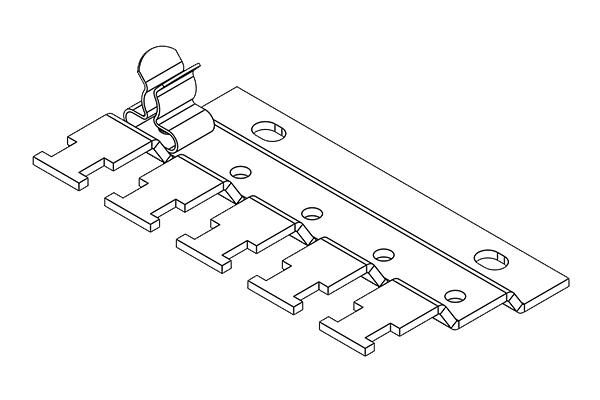

| Codice | 38015 |
| EAN | 4251269305771 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 5 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 5 |
| Lunghezza | 72,4 mm |

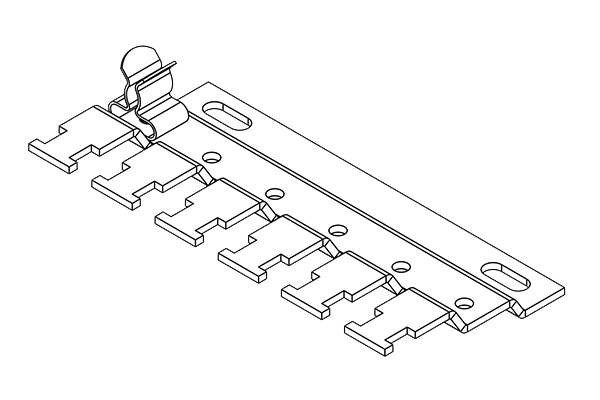

| Codice | 38020 |
| EAN | 4251269305788 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 6 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 6 |
| Lunghezza | 88 mm |
| Codice | 38025 |
| EAN | 4251269305795 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 7 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 7 |
| Lunghezza | 103,6 mm |

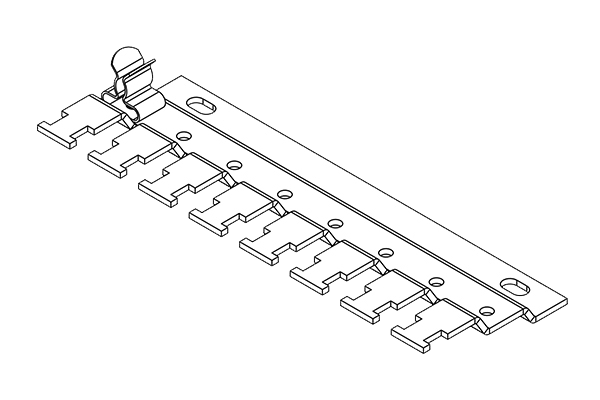

| Codice | 38030 |
| EAN | 4251269305801 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 8 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 8 |
| Lunghezza | 119,2 mm |

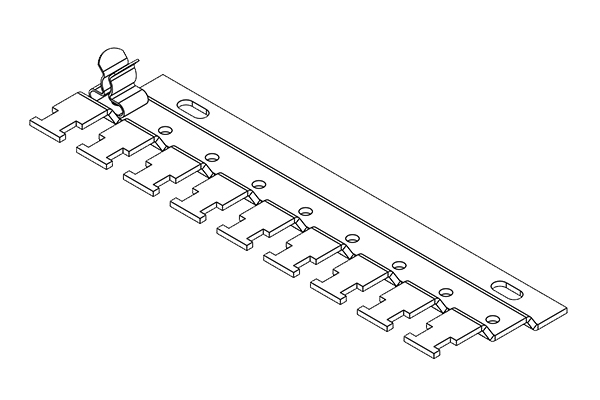

| Codice | 38035 |
| EAN | 4251269305818 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 9 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 9 |
| Lunghezza | 134,8 mm |

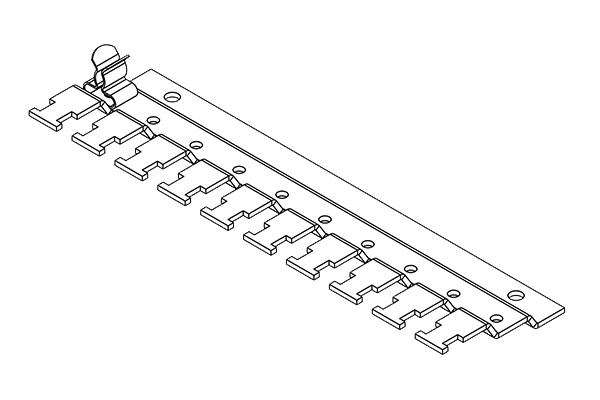

| Codice | 38040 |
| EAN | 4251269305825 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 10 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 10 |
| Lunghezza | 150,4 mm |

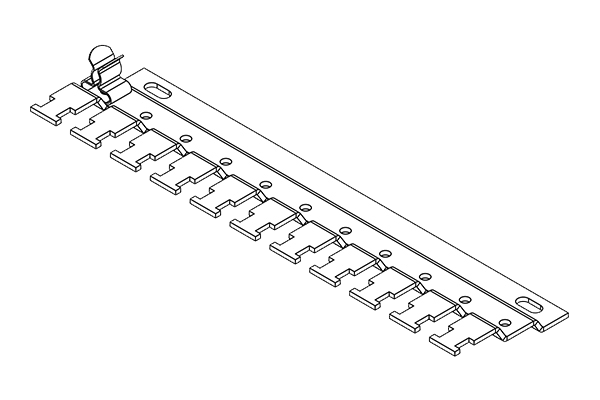

| Codice | 38045 |
| EAN | 4251269305832 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 11 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 11 |
| Lunghezza | 166 mm |

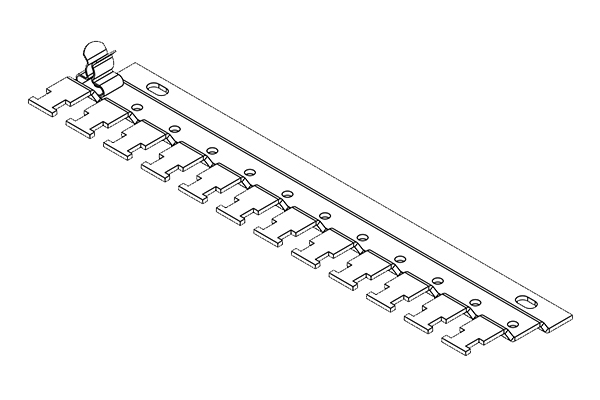

| Codice | 38050 |
| EAN | 4251269305849 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Posizione di montaggio | Lamiere |
| Per numero di molle di schermatura | 12 |
| Larghezza | 44,4 mm |
| Altezza | 10,5 mm |
| Altezza di montaggio | 10,5 mm |
| Dimensione fori | M4 |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,2 mm |
| Funzione antistrappo (secondo CEI EN 62444) | 1 |
| Per il numero di cavi | 12 |
| Lunghezza | 181,6 mm |
La tecnologia industriale di oggi è molto più sensibile ai disturbi elettromagnetici, creando la necessità di un'adeguata compatibilità elettromagnetica.
Ma cosa significa?
Guarda il video!
Trova sempre il telaio e i gommini giusti per il tuo ingresso cavi!
Molle di schermatura EMC senza supporti di fissaggio. Le molle vengono fissate con rivetti.
Listelli fissacavo che sono adatti per il fissaggio sia di cavi che di guaine. Installazione su guida DIN TH 35.
Listelli divisibili a spazzole per il passaggio di cavi precablati e non intestati. Fissaggio tramite viti o mediante rivetti espandibili.
Gommini adattatori per un montaggio a scatto di tutti i moduli Keystone.
Piastre di fissaggio componibili per fondo / tetto quadro.
Offriamo delle chiavi adatte a ghiere di fissaggio esagonali con larghezza M75 e M85.
Le fascette e i supporti per fascette rilevabili sono particolarmente adatti per applicazioni farmaceutiche e per l'industria alimentare.
