Schermatura EMC

Molle, morsetti & lamiere di schermatura



Nei processi di misura e nei dispositivi di controllo è richiesta una sempre maggiore protezione contro i guasti. La schermatura EMC del cavo e la loro corretta messa a terra, cioè il punto in cui la schermatura del cavi si connette alla terra del quadro, è un punto molto critico. È fondamentale che questo contatto verso terra offra la minima impedenza possibile. Tutte le molle di schermature EMC del cavo di icotek per cavi con diametro da 1,5 a 75 mm sono state testate in vari intervalli di frequenze e in tutti i test si è rilevata una minima impedenza. Scopri di più »

Richiedi il tuo campione gratuito

Panoramica dei soluzioni icotek per la schermatura EMC:

Sistemi passacavo EMC, IP55

Nel caso delle schermature così come dei disturbi di campo, il sistema passacavo divisibile per cavi precablati offre un modo efficace per abbattere i disturbi.

» Sistemi passacavo EMC

Collettori EMC per fissaggio a vite

Collettori EMC per fissare fino a 12 molle di schermatura. Con o senza tenuta alla trazione.

» Collettori per avvitare

Morsetti a sella di schermatura EMC con molla di compressione

Morsetti a sella di schermatura EMC con molla di compressione per avvitare, guida DIN TH 35, guida C 30 o barra 10 × 3.

» Morsetti a sella di schermatura

Configuratore EMC

Potete facilmente configurare la vostra configurazione di molle EMC sia per l'RLF che per l'RLFZ.

Configuratore EMC

Valigetta per molle di schermatura

Assortimento di molle di schermatura SKL / MSKL - perfetta per eseguire in modo rapido e semplice manutenzioni e revisioni fuori sede.

» EMC ServiceBox

Staffe EMC per listelli e supporti passacavo

Collettori EMC per listelli e supporti passacavo. Passaggio cavi, fissaggio meccanico e schermatura EMC in un'unica soluzione.

» Staffe EMC per passacavi

Collettori EMC per listelli e supporti passacavo

Collettori EMC per listelli e supporti passacavo. Passaggio cavi, fissaggio meccanico e schermatura EMC in un'unica soluzione.

» Collettori per passacavi

Staffe EMC per pressacavi

Staffe EMC per pressacavi che offrono il passaggio del cavo, la funzione EMC e la tenuta meccanica.

» Staffe EMC per pressacavi

Cerca e filtra i prodotti con il ProductFinder!

Trova il prodotto giusto per la vostra applicazione. Provatelo!

ProductFinder


Guida informativa: tutto ciò che devi sapere sui soluzioni per la schermatura EMC!

La tecnologia industriale di oggi è molto più sensibile ai disturbi elettromagnetici, creando la necessità di un'adeguata compatibilità elettromagnetica.

Ma cosa significa?

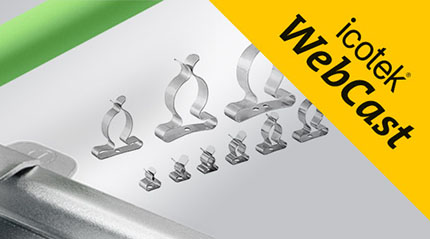

Guarda il video!

Nei campi ad alta frequenza, le molle di schermatura SKL forniscono una bassa impedenza. I valori effettivi riscontrati sono al di sotto dei 120 Ohm fino a 1.000 MHz, mentre tra 10 kHz e 100 MHz sono al di sotto dei 20 Ohm. Le molle di schermatura EMC del cavo di icotek hanno dimostrato di assorbire le interferenze elettromagnetiche.

Le molle di schermatura SKL offrono un'ampia superficie di contatto con la schermatura del cavo (vedi figura A). In confronto alla schermatura convenzionale, un’area di contatto più grande del 50% può essere raggiunta quando si utilizza la molla SKL (vedi figura B). Il campo di serraggio per il prodotto specificato può essere superato fino al 10%.

Le molle di schermatura SKL sono disponibili per diversi tipi di montaggio, come il » fissaggio a vite su piastre, oppure l’installazione su » guide di montaggio o » sbarre. Correttamente dimensionati e utilizzati in combinazione con fascette, molti prodotti per le schermature EMC del cavo garantiscono resistenza allo strappo in conformità alla norma EN 62444.

Nel caso in cui una maggiore quantità di cavi debba essere portata a terra e lo spazio a disposizione sia relativamente piccolo, icotek offre dei » collettori EMC assemblati, chiamati RLF e RLFZ, che fino a 12 cavi, si sono dimostrati essere un efficiente sistema di schermatura EMC del cavo.

È possibile configurare il proprio sistema di molle personalizzato nella propria applicazione con il nostro » configuratore EMC. Scegliete autonomamente le dimensioni delle vostre molle di schermatura e le posizioni in base ai diametri dei vostri cavi.

Come alternativa alle nostre molle di schermature EMC del cavo, offriamo anche morsetti di schermatura classici a molla in varie dimensioni e tipologie di montaggio.

Accessori EMC per i » sistemi di passaggio cavo / » pressacavi e una vasta gamma di » calze per la messa a terra, alternativa ai conduttori PE, completano la nostra gamma EMC per la schermature del cavo.
