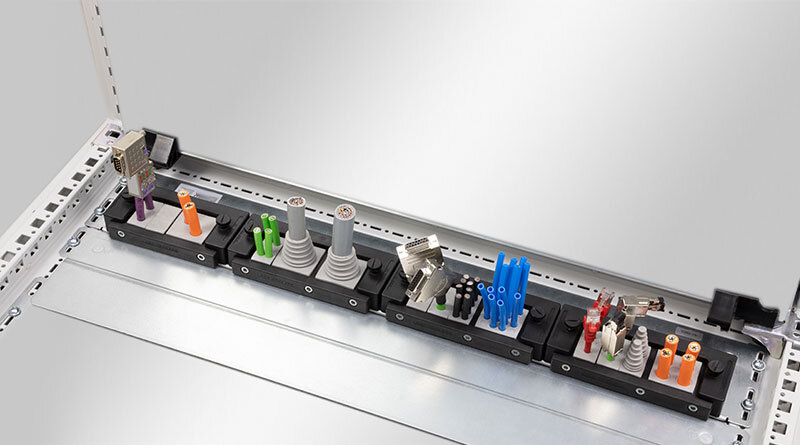

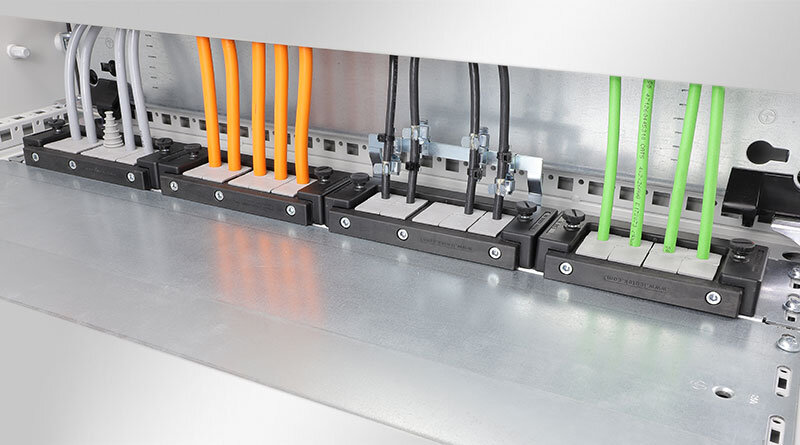

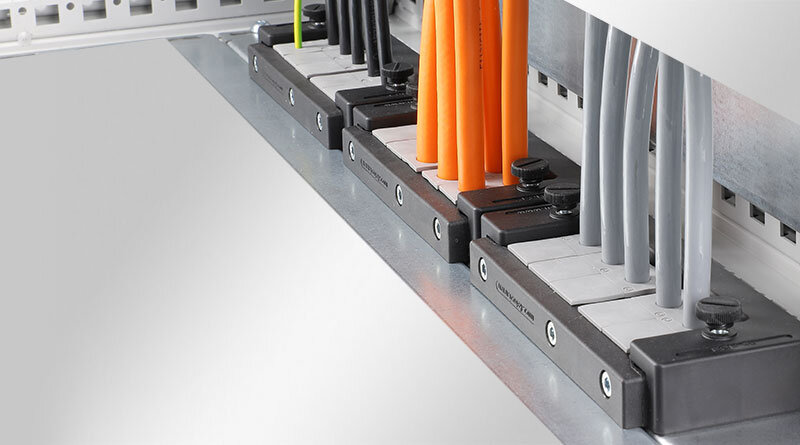

KDR-ESR on valmis kokonaisuus kaappiin asennettavaksi. Liukukehykset on valmiiksi asennettu pohjalevyyn.
Kiinnitettyäsi kaapelit KEL-kehykseen on koko paketti nopeasti ja helposti asennettavissa liukukehyksen avulla pohjalevyihin. KEL-kehykset ovat asennettavissa ja irroitettavissa liukukehyksestä ilman erillisiä työkaluja. KDR-ESR yhdistelmällä ja KEL läpivientikehyksellä saavutetaan IP54 tiiviysluokka (oikein valituilla tiivisteosilla). Liukukehykset, jotka eivät tule käyttöön voidaan sulkea BPK-SNAP umpilaipoilla.

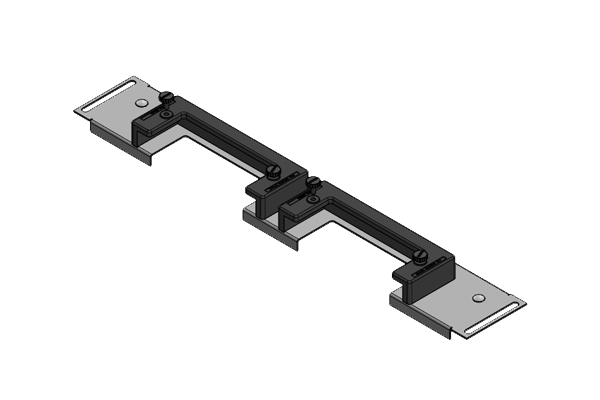

Erittäin kapea (75mm) läpivientilevy KDRS-ESR-VX25 asennetaan kaappien pohjalevyihin. Tämä mahdollistaa kaapelin suoran reitityksen kaapelikanavaan ilman että kaapeleita joutuu taivuttamaan. Näin kaapelikouru voidaan asentaa alemmas, jolloin kaapissa on enemmän tilaa muille komponenteille.
| IP-suojausluokka (EN 60529) | IP54 |
| Palamisluokka | UL94-V0, itsestään sammuva |
| Lämpötila | −40 C° ... 90 C° |
| Materiaali | Pohjalevy: Terästä, sinkitty ESR-kehys: Polyamidi |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Ominaisuudet | silikoniton, halogeeniton |
| Osa nro. | 44500 |
| EAN | 4251269319754 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 488 mm |
| Leveys | 100 mm |
| Korkeus | 43 mm |
| Laippalevyn kokonaispituus | 488 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 452 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25 |

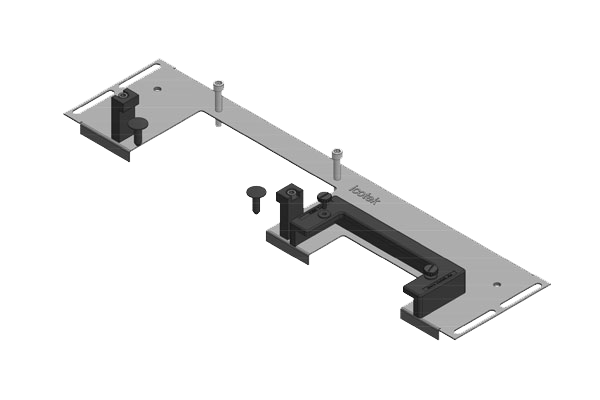

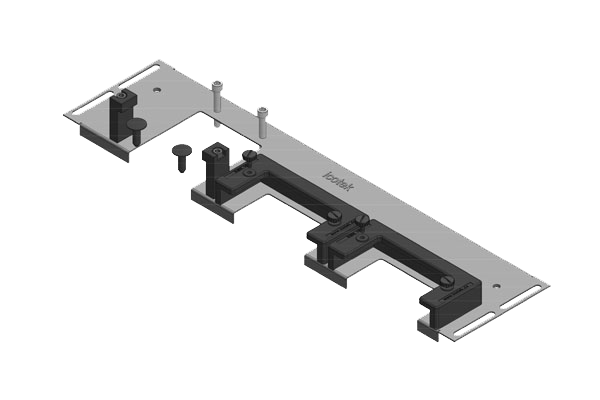

| Osa nro. | 44501 |
| EAN | 4251269319761 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 488 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 488 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 452 mm |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |
| Osa nro. | 44502 |
| EAN | 4251269319778 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 488 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 488 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 452 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |
| Osa nro. | 44512 |
| EAN | 4251269321108 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 488 mm |
| Leveys | 75 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 488 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 452 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25 |
| Osa nro. | 44503 |
| EAN | 4251269319785 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 688 mm |
| Leveys | 100 mm |
| Korkeus | 43 mm |
| Laippalevyn kokonaispituus | 688 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 652 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
| Sopii koteloon | Rittal VX25 |

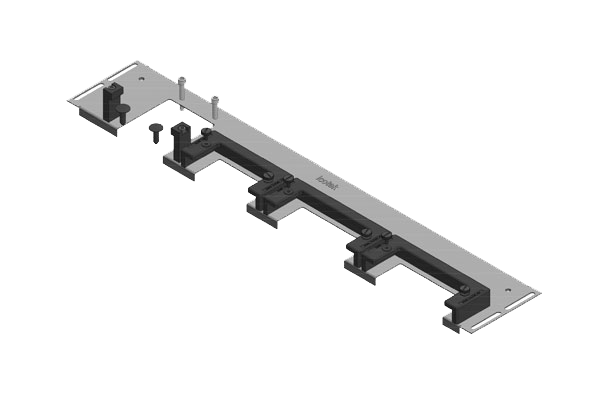

| Osa nro. | 44504 |
| EAN | 4251269319792 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 688 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 688 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 652 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |
| Osa nro. | 44505 |
| EAN | 4251269319808 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 688 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 688 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 652 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |

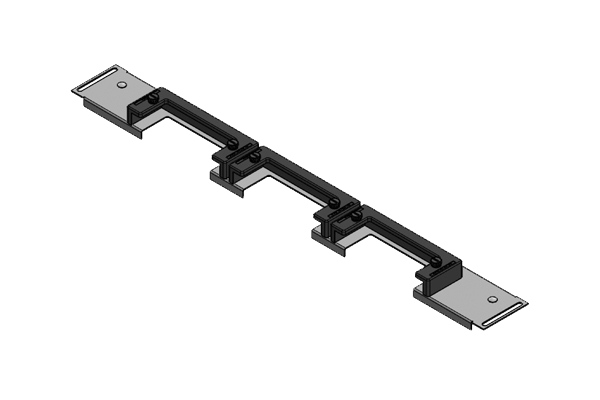

| Osa nro. | 44513 |
| EAN | 4251269321115 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 688 mm |
| Leveys | 75 mm |
| Korkeus | 43 mm |
| Laippalevyn kokonaispituus | 688 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 652 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25 |

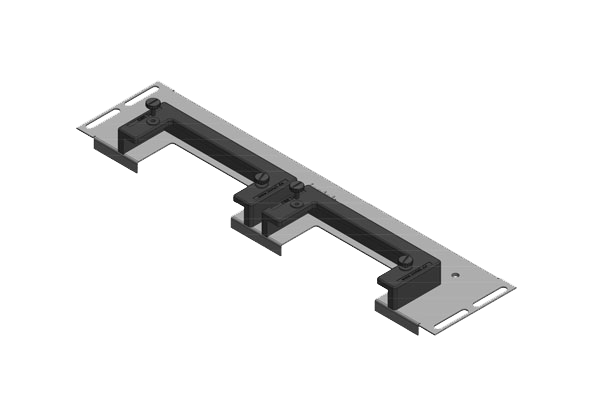

| Osa nro. | 44506 |
| EAN | 4251269319815 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 438 mm |
| Leveys | 100 mm |
| Korkeus | 43 mm |
| Laippalevyn kokonaispituus | 438 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 402 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25 |

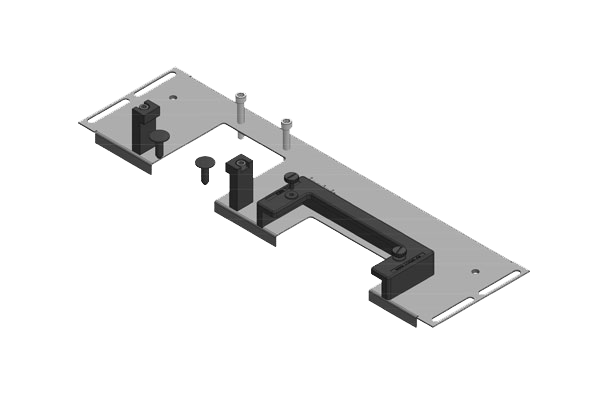

| Osa nro. | 44507 |
| EAN | 4251269319822 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 438 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 438 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 402 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |

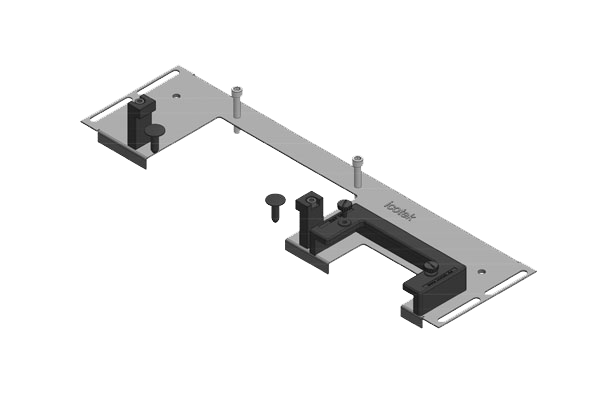

| Osa nro. | 44508 |
| EAN | 4251269319839 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 438 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 438 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 402 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |

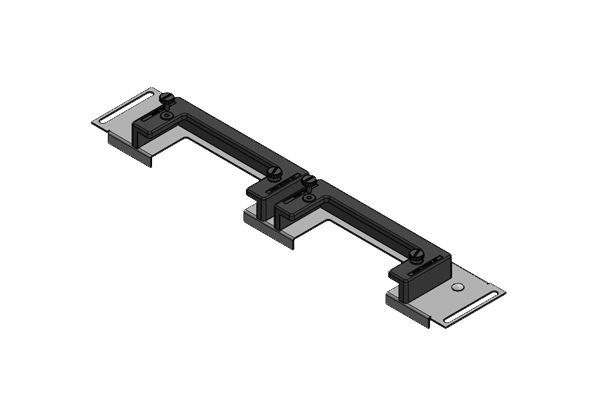

| Osa nro. | 44514 |
| EAN | 4251269321122 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 438 mm |
| Leveys | 75 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 438 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 402 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25 |

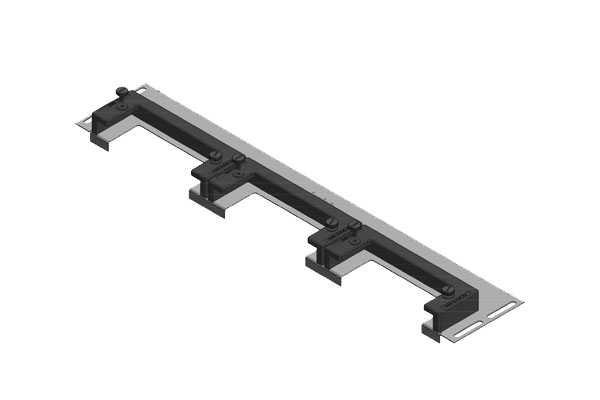

| Osa nro. | 44509 |
| EAN | 4251269319846 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 538 mm |
| Leveys | 100 mm |
| Korkeus | 43 mm |
| Laippalevyn kokonaispituus | 538 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 502 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25 |

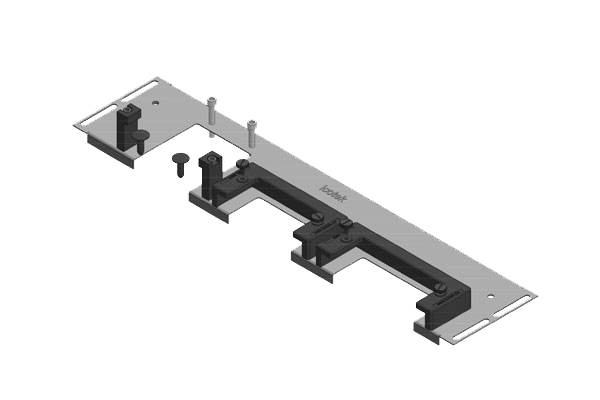

| Osa nro. | 44510 |
| EAN | 4251269319853 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 538 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 538 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 502 mm |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal VX25 |
| Osa nro. | 44511 |
| EAN | 4251269319860 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 538 mm |
| Leveys | 120 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 538 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 502 mm |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal VX25 |

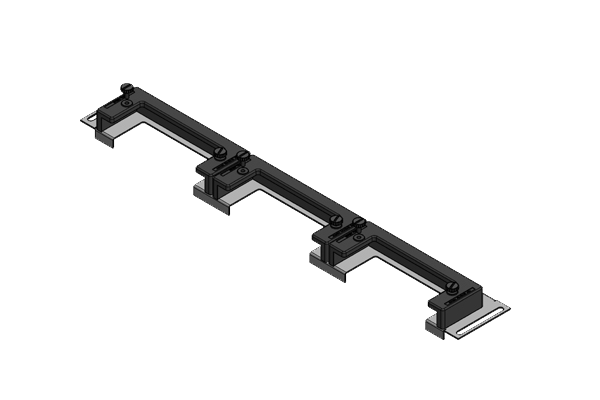

| Osa nro. | 44515 |
| EAN | 4251269321139 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 538 mm |
| Leveys | 75 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 538 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 502 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal VX25 |

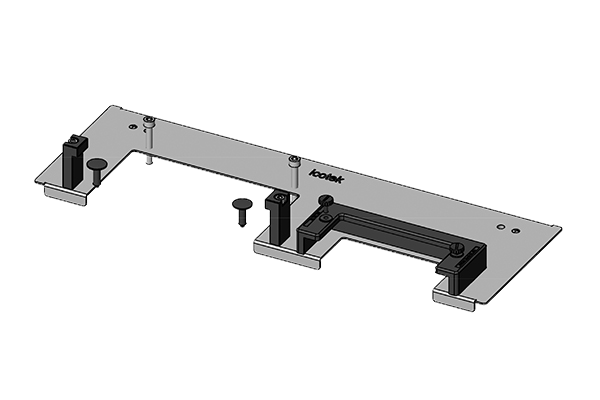

| Osa nro. | 43070 |
| EAN | 4251269309519 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 458 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 458 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 435 mm |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

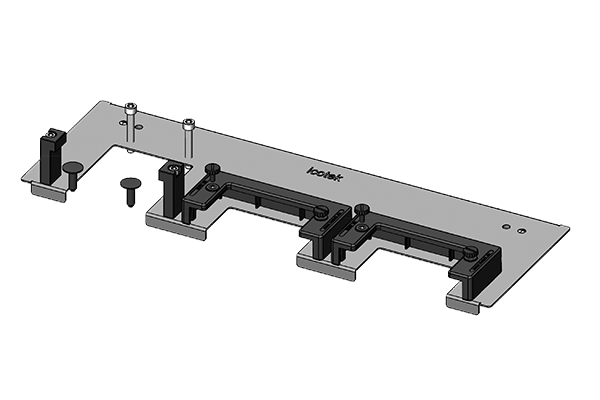

| Osa nro. | 43071 |
| EAN | 4251269309526 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 458 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 458 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 435 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

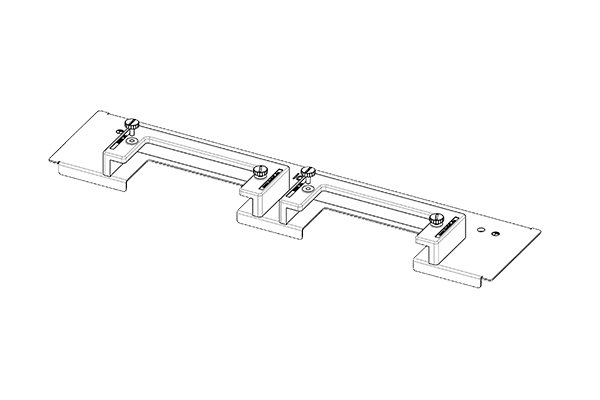

| Osa nro. | 43079 |
| EAN | 4251269309601 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 458 mm |
| Leveys | 100 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 458 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 435 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal TS 8 |
| Osa nro. | 43072 |
| EAN | 4251269309533 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 658 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 658 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 635 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

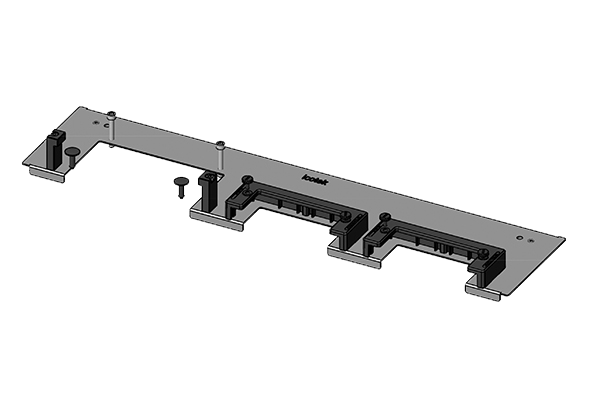

| Osa nro. | 43073 |
| EAN | 4251269309540 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 658 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 658 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 635 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

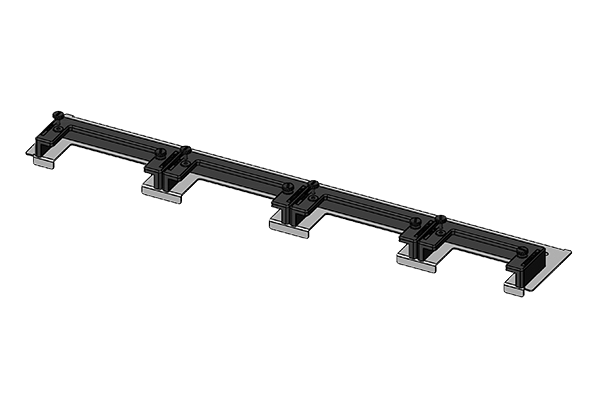

| Osa nro. | 43080 |
| EAN | 4251269309618 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 658 mm |
| Leveys | 100 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 658 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 635 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-U 16 / KEL-QUICK 16 |
| Sopii koteloon | Rittal TS 8 |

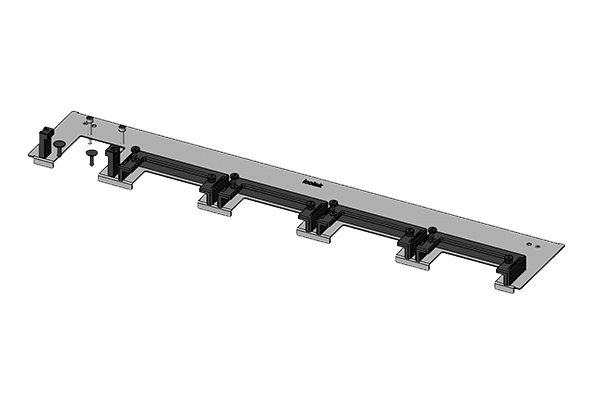

| Osa nro. | 43074 |
| EAN | 4251269309557 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 858 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 858 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 835 mm |
| Jakotanko | Ei |
| Sopii kaapelien läpivientiin | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

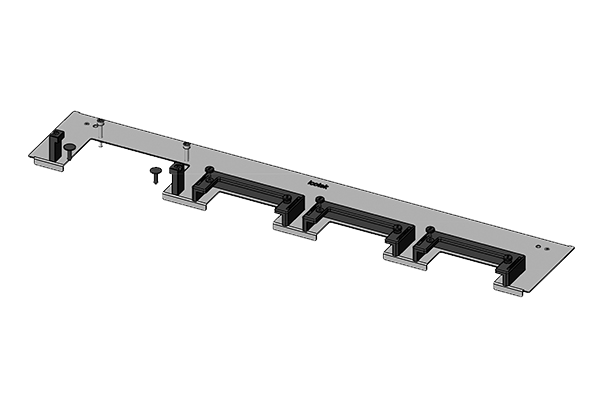

| Osa nro. | 43075 |
| EAN | 4251269309564 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 858 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 858 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 835 mm |
| Jakotanko | Ei |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

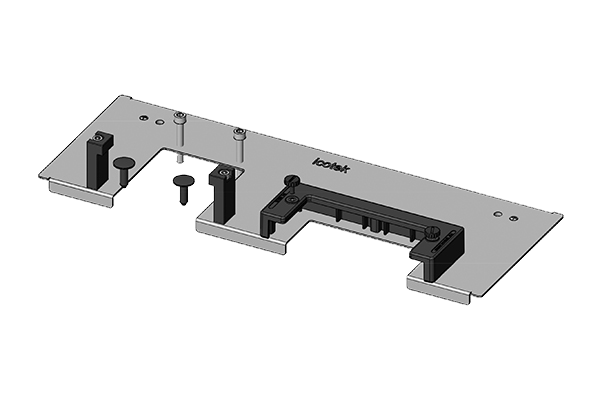

| Osa nro. | 43076 |
| EAN | 4251269309571 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 420 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 420 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 398 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |
| Osa nro. | 43077 |
| EAN | 4251269309588 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 420 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 420 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 398 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |

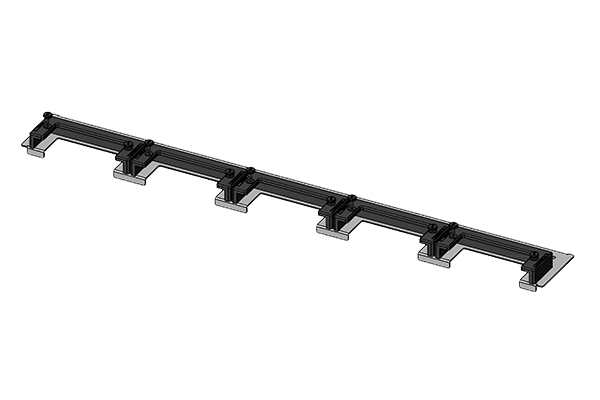

| Osa nro. | 43081 |
| EAN | 4251269309625 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 858 mm |
| Leveys | 100 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 858 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 835 mm |
| Jakotanko | Ei |
| Sopii kaapelien läpivientiin | 5 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal TS 8 |

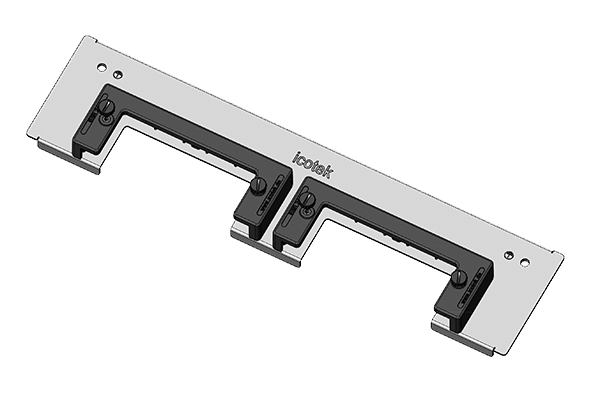

| Osa nro. | 43082 |
| EAN | 4251269309632 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 420 mm |
| Leveys | 100 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 420 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 398 mm |
| Jakotanko | Kyllä |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal TS 8 |
| Osa nro. | 43078 |
| EAN | 4251269309595 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 518 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 518 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 495 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Rittal TS 8 |

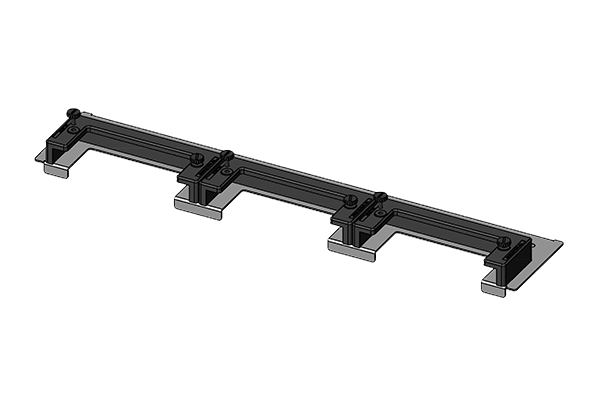

| Osa nro. | 43083 |
| EAN | 4251269309649 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 518 mm |
| Leveys | 100 mm |
| Korkeus | 44 mm |
| Laippalevyn kokonaispituus | 518 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 495 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Rittal TS 8 |

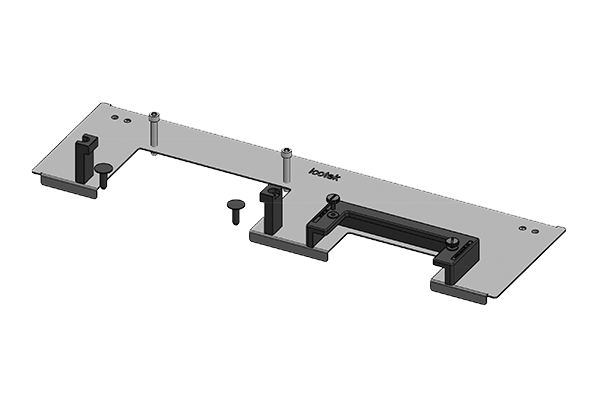

| Osa nro. | 43084 |
| EAN | 4251269309656 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 518 mm |
| Leveys | 150 mm |
| Korkeus | 57 mm |
| Laippalevyn kokonaispituus | 518 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 495 mm |
| Sopii kaapelien läpivientiin | 1 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Rittal TS 8 |
| Osa nro. | 44520 |
| EAN | 4251269324543 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 427 mm |
| Leveys | 136 mm |
| Korkeus | 56 mm |
| Laippalevyn kokonaispituus | 427 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 392 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Häwa H390 / H395 |

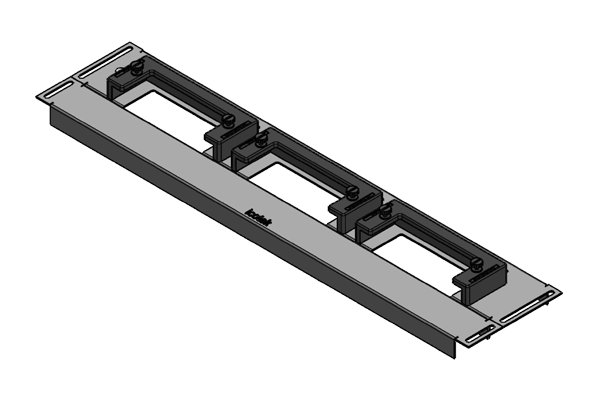

| Osa nro. | 44521 |
| EAN | 4251269324550 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 627 mm |
| Leveys | 136 mm |
| Korkeus | 59 mm |
| Laippalevyn kokonaispituus | 627 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 592 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Häwa H390 / H395 |

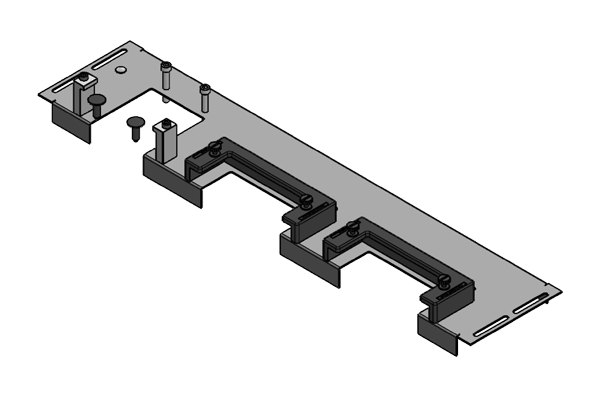

| Osa nro. | 44522 |
| EAN | 4251269324567 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 627 mm |
| Leveys | 133 mm |
| Korkeus | 70 mm |
| Laippalevyn kokonaispituus | 627 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 592 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Häwa H390 / H395 |

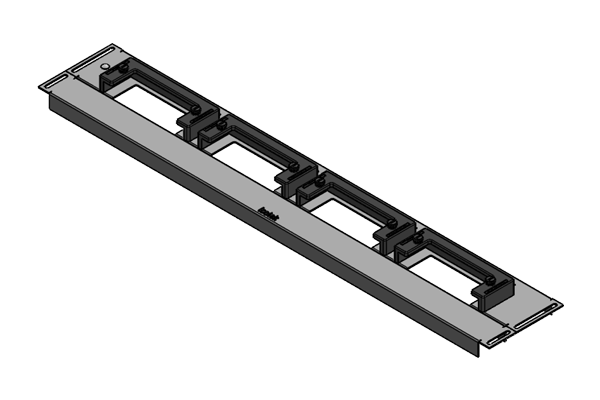

| Osa nro. | 44523 |
| EAN | 4251269324574 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 827 mm |
| Leveys | 136 mm |
| Korkeus | 56 mm |
| Laippalevyn kokonaispituus | 827 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 792 mm |
| Sopii kaapelien läpivientiin | 4 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Häwa H390 / H395 |

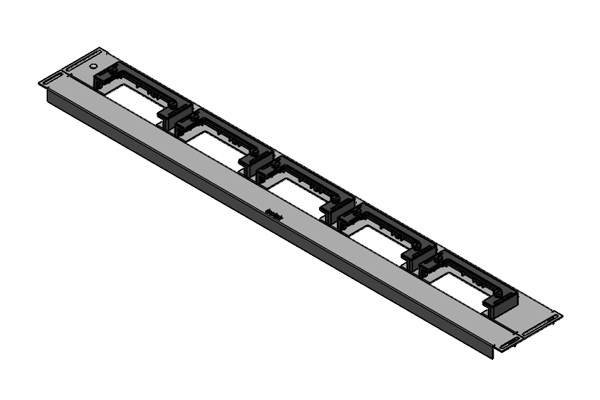

| Osa nro. | 44524 |
| EAN | 4251269324581 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 1 027 mm |
| Leveys | 136 mm |
| Korkeus | 56 mm |
| Laippalevyn kokonaispituus | 1 027 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 992 mm |
| Sopii kaapelien läpivientiin | 5 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | Häwa H390 / H395 |

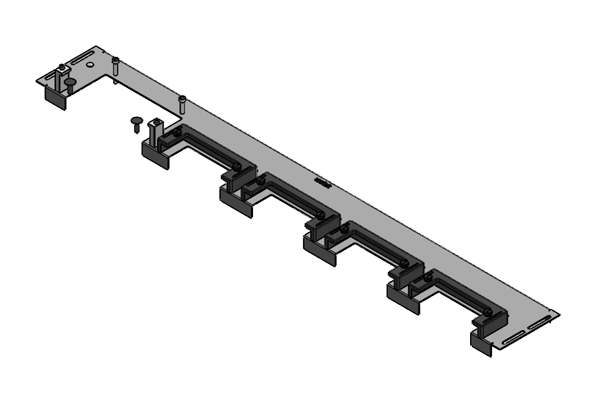

| Osa nro. | 44526 |
| EAN | 4251269324604 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 1 027 mm |
| Leveys | 133 mm |
| Korkeus | 70 mm |
| Laippalevyn kokonaispituus | 1 027 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 992 mm |
| Sopii kaapelien läpivientiin | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 1 |
| Sopii koteloon | Häwa H390 / H395 |

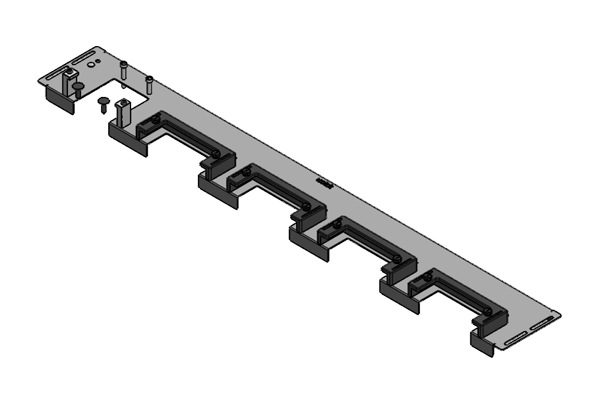

| Osa nro. | 44525 |
| EAN | 4251269324598 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 1 027 mm |
| Leveys | 133 mm |
| Korkeus | 70 mm |
| Laippalevyn kokonaispituus | 1 027 mm |
| Kotelolle leveydeltään | 1 200 mm |
| Pohja-aukon näkyvä koko | 992 mm |
| Sopii kaapelien läpivientiin | 4 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | Häwa H390 / H395 |

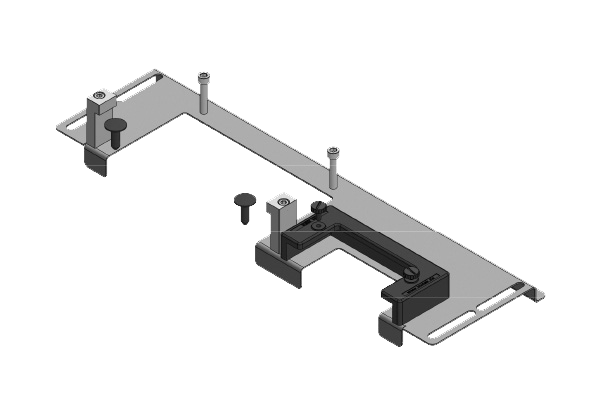

| Osa nro. | 43250 |
| EAN | 4251269317033 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 432 mm |
| Leveys | 131,5 mm |
| Korkeus | 62,3 mm |
| Laippalevyn kokonaispituus | 432 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 368 mm |
| Sopii kaapelien läpivientiin | 1 × KEL-U 16 / KEL-QUICK 16, 1 × KEL-JUMBO 2 |
| Sopii koteloon | nVent Hoffman PROLINE G2 |

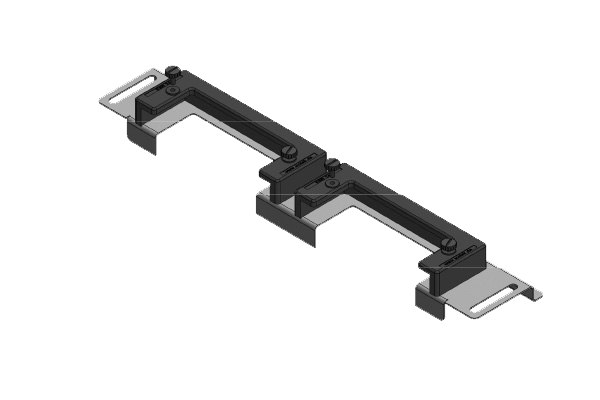

| Osa nro. | 43251 |
| EAN | 4251269317040 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 432 mm |
| Leveys | 81 mm |
| Korkeus | 52,8 mm |
| Laippalevyn kokonaispituus | 432 mm |
| Kotelolle leveydeltään | 600 mm |
| Pohja-aukon näkyvä koko | 368 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | nVent Hoffman PROLINE G2 |

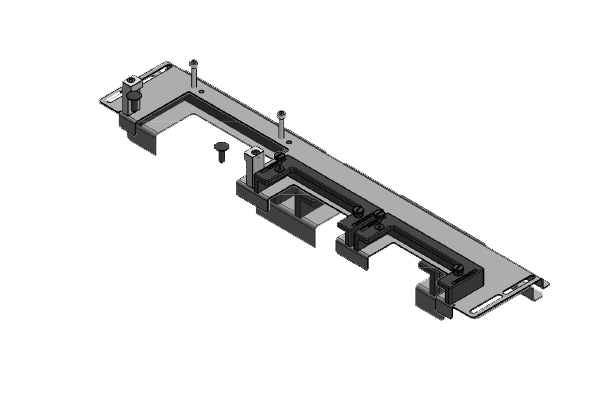

| Osa nro. | 43252 |
| EAN | 4251269317057 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 632 mm |
| Leveys | 131,5 mm |
| Korkeus | 45 mm |
| Laippalevyn kokonaispituus | 632 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 568 mm |
| Sopii kaapelien läpivientiin | 2 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | nVent Hoffman PROLINE G2 |

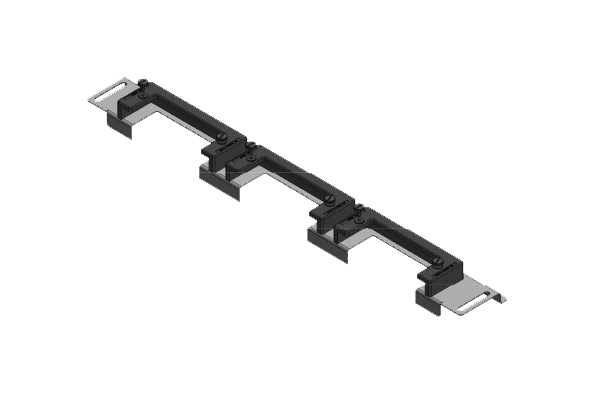

| Osa nro. | 43253 |
| EAN | 4251269317064 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 632 mm |
| Leveys | 81 mm |
| Korkeus | 52,8 mm |
| Laippalevyn kokonaispituus | 632 mm |
| Kotelolle leveydeltään | 800 mm |
| Pohja-aukon näkyvä koko | 568 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | nVent Hoffman PROLINE G2 |

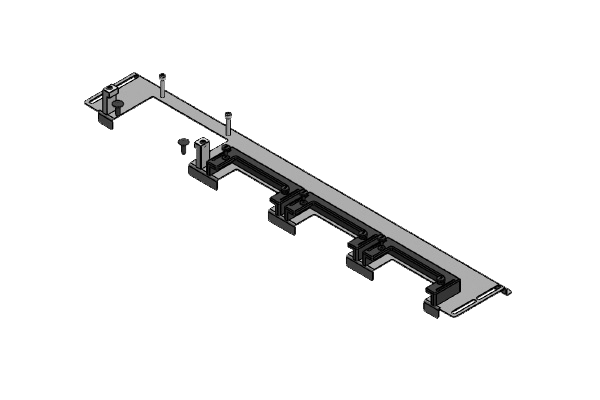

| Osa nro. | 43254 |
| EAN | 4251269317071 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 832 mm |
| Leveys | 131,5 mm |
| Korkeus | 41,3 mm |
| Laippalevyn kokonaispituus | 832 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 768 mm |
| Sopii kaapelien läpivientiin | 3 × KEL-U 24 / KEL-QUICK 24, 1 × KEL-JUMBO 2 |
| Sopii koteloon | nVent Hoffman PROLINE G2 |

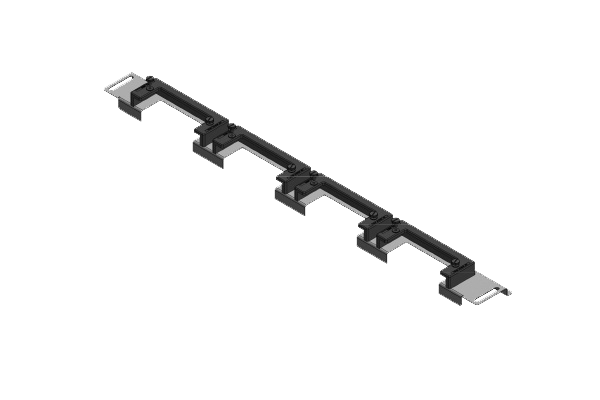

| Osa nro. | 43255 |
| EAN | 4251269317088 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Pituus | 832 mm |
| Leveys | 81 mm |
| Korkeus | 52,8 mm |
| Laippalevyn kokonaispituus | 832 mm |
| Kotelolle leveydeltään | 1 000 mm |
| Pohja-aukon näkyvä koko | 768 mm |
| Sopii kaapelien läpivientiin | 4 × KEL-U 24 / KEL-QUICK 24 |
| Sopii koteloon | nVent Hoffman PROLINE G2 |
Vakuutu tuotteidemme yksinkertaisesta asentamisesta.
Katso Asennusvideo!
Löydä aina oikeankokoiset ja -tyyppiset tiivisteosat!
icotek tarjoaa kytkentäkaappien pohjalevyjä varten 1-puolista itseliimautuvaa tiivistenauhaa.
KT tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin. Saatavissa 1- ja 2-rivisinä versioina
Halkaistava läpivientikehys syöttökaapeleille, joiden halkaisija on enintään 65 mm
Peitelaipat valmiiksi koottujen KEL-SNAP-kehysten ja KDR-ESR-koteloiden läpivientilevyjen aukkojen sulkemiseen.
Halkaistava kaapeleiden läpivientijärjestelmä QT tiivisteosille. Soveltuu käytettäväksi kaapeleiden, valmiskaapeleiden ja putkien läpiviennissä.
KT-tiivisteosiin perustuvat adapteritiivisteosat sisäkierteillä.
90° kulmassa oleva laippaliitin suojaletkujen liittämiseen M-kierteellä (FWS-A) tai NW-suojaletkulle sopiva (FWS-B).
Johtavasta materiaalista valmistettu, halkaistava EMC-holkkitiiviste M32 / M63 kierteellä. Tiiviysluokka IP55.
EMC-suojausta ja vedonpoistoa varten. Useita erilaisia kiinnikkeitä.
KT tiivisteosien kanssa yhteensopiva halkaistava holkkitiiviste valmiskaapeleille, asennusaukkoihin M25 / M32 / M50 / M63.
