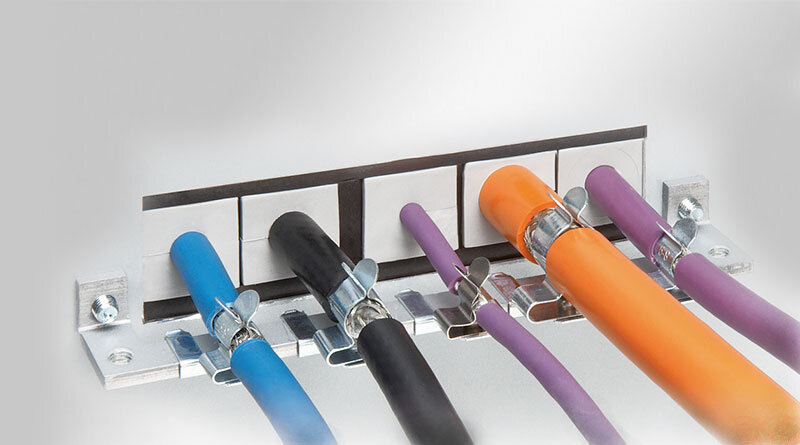

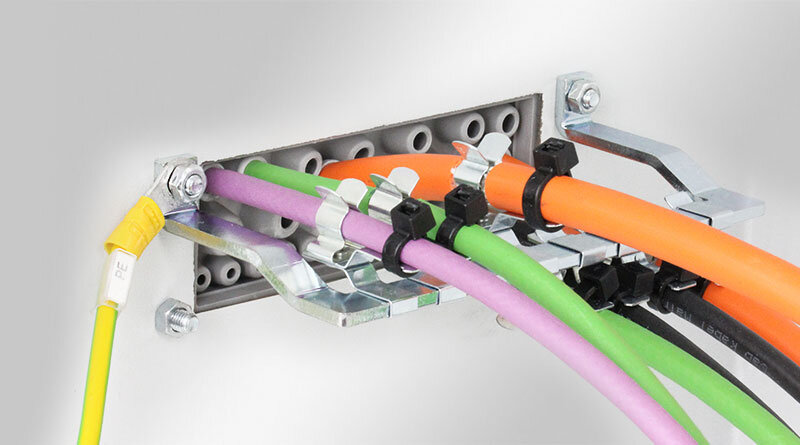

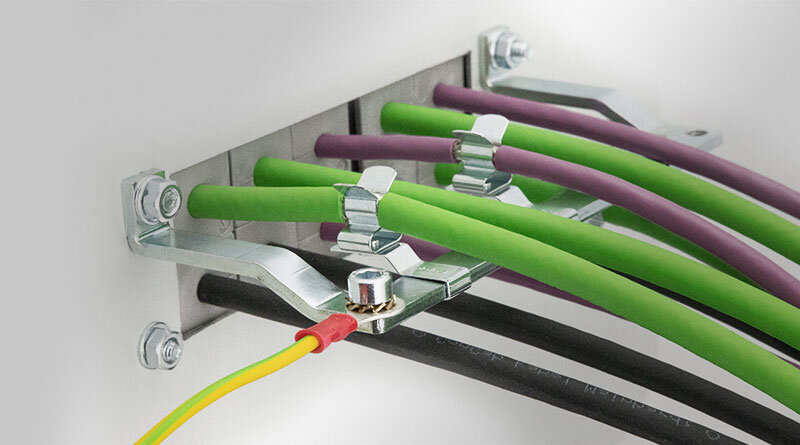

KEL-EMC-PF -maadoituskisko siihen kiinnitettyjen PFS EMC -maadoitusliitinten kanssa muodostavat yhdessä KEL läpivientikehysten kanssa toimivan maadoituskokonaisuuden. KEL-EMC-PF -maadoituskisko asennetaan kotelon sisäpuolelle samoihin kiinnitysruuveihin KEL-läpivientikehyksen kanssa. Kiskossa on kiinnitystä varten M5 kierteet valmiina.

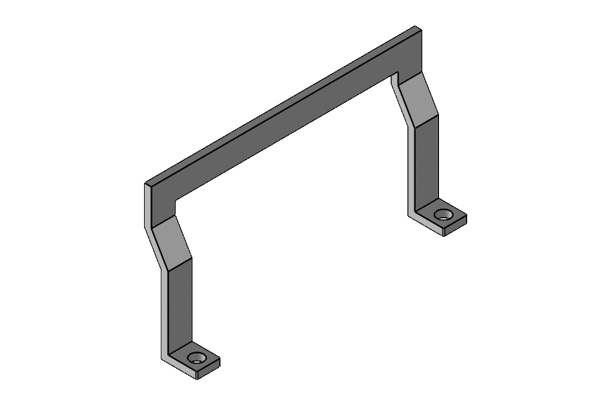

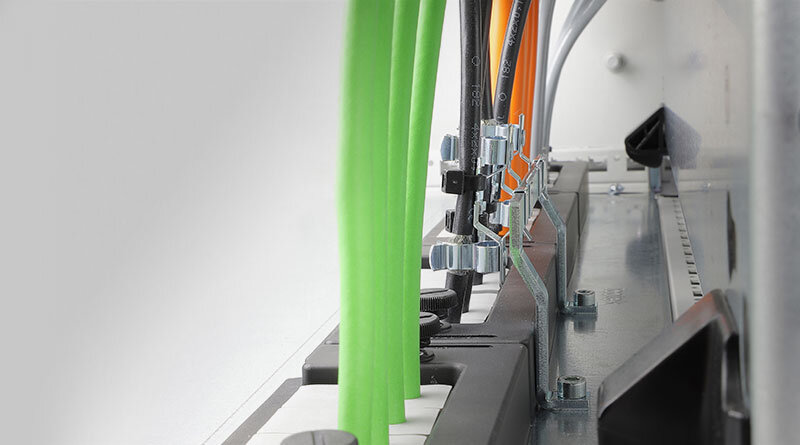

KDR-EMC-PFM -maadoituskisko voidaan asentaa icotek-koteloiden pohjalevyihin, joissa on liukukehykset KDR-ESR-VX25.
PFS|SKL EMC-maadoitusliittimet valitaan kaapeleihin sopiviksi ja painetaan kiinni KEL-EMC-PF kiskoon ilman erillisiä työkaluja.
| Materiaali | Teräslevy, galvaanisesti sinkitty |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Osa nro. | 39180 |
| EAN | 4251269305993 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 140 mm |
| Pituus L2 | 130 mm |
| Leveys | 35 mm |
| Korkeus | 13 mm |
| Asennuskorkeus | 13 mm |
| Sopii kaapelien läpivientiin | KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-FA 24, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24 |

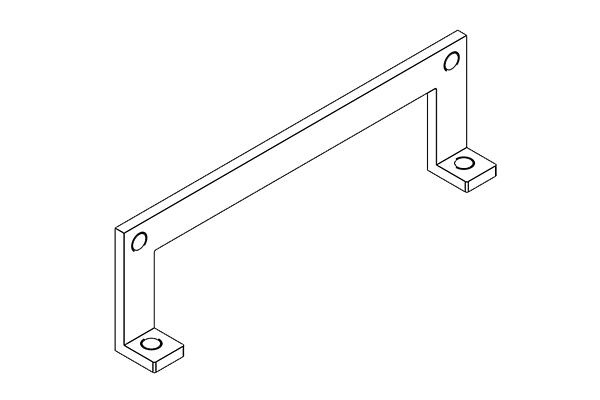

| Osa nro. | 39170 |
| EAN | 4251269305986 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 113 mm |
| Pituus L2 | 103 mm |
| Leveys | 35 mm |
| Korkeus | 13 mm |
| Asennuskorkeus | 13 mm |
| Sopii kaapelien läpivientiin | KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16 |

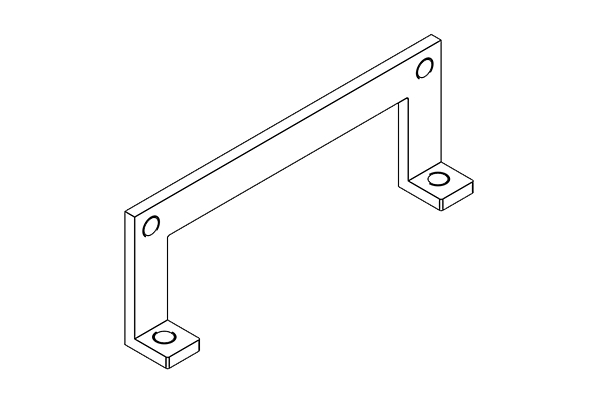

| Osa nro. | 39160 |
| EAN | 4251269305979 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 93 mm |
| Pituus L2 | 83 mm |
| Leveys | 35 mm |
| Korkeus | 13 mm |
| Asennuskorkeus | 13 mm |
| Sopii kaapelien läpivientiin | KEL-ER 10, KEL-ER-E3, KEL 10, KEL-E3, KEL-U 10, KEL-FG-E3, KEL-FA 10, MIS-E3|2, KEL-QUICK 10, KEL-QUICK-E3, KEL-BES 10, KEL-BES-S 10 |

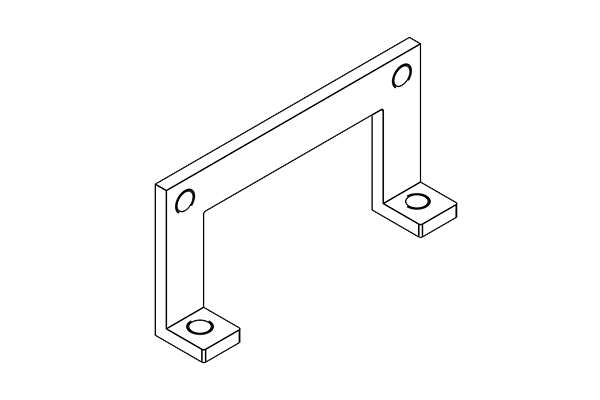

| Osa nro. | 39150 |
| EAN | 4251269305962 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 68 mm |
| Pituus L2 | 58 mm |
| Leveys | 35 mm |
| Korkeus | 13 mm |
| Asennuskorkeus | 13 mm |
| Sopii kaapelien läpivientiin | KEL-ER-B, KEL-ER-E2, KEL-B, KEL-E2, KEL-U-B, KEL-FG-E2, KEL-QUICK-B, KEL-QUICK-E2, KEL-DPZ-B |

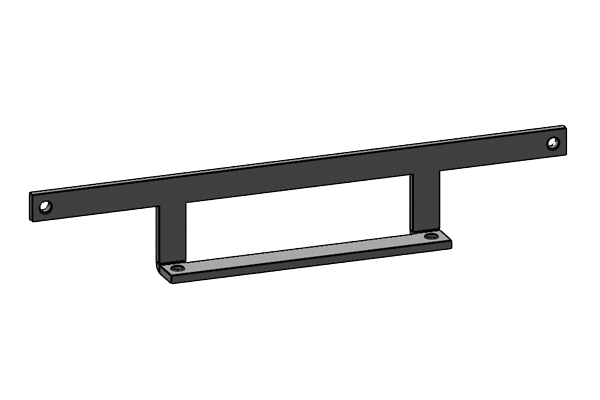

| Osa nro. | 39190 |
| EAN | 4251269318313 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 200 mm |
| Pituus L2 | 95 mm |
| Leveys | 35 mm |
| Korkeus | 13 mm |
| Asennuskorkeus | 13 mm |
| Sopii kaapelien läpivientiin | KEL 183, KEL 183-E |

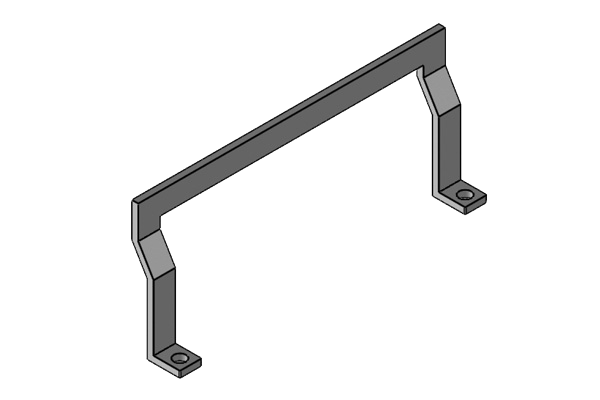

| Osa nro. | 39181 |
| EAN | 4251269318368 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 140 mm |
| Pituus L2 | 130 mm |
| Leveys | 60 mm |
| Korkeus | 22 mm |
| Asennuskorkeus | 22 mm |
| Sopii kaapelien läpivientiin | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-QUICK 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24 |
| Osa nro. | 39183 |
| EAN | 4251269318344 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 113 mm |
| Pituus L2 | 103 mm |
| Leveys | 60 mm |
| Korkeus | 22 mm |
| Asennuskorkeus | 22 mm |
| Sopii kaapelien läpivientiin | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16 |

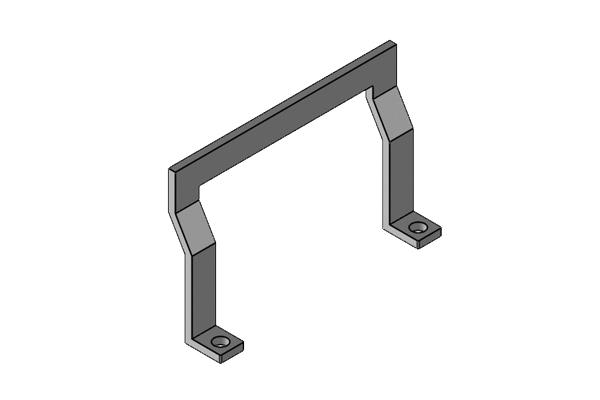

| Osa nro. | 39184 |
| EAN | 4251269318351 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus L1 | 93 mm |
| Pituus L2 | 83 mm |
| Leveys | 60 mm |
| Korkeus | 22 mm |
| Asennuskorkeus | 22 mm |
| Sopii kaapelien läpivientiin | KEL-ER 10, KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10, KEL-BES 10, KEL-BES-S 10 |

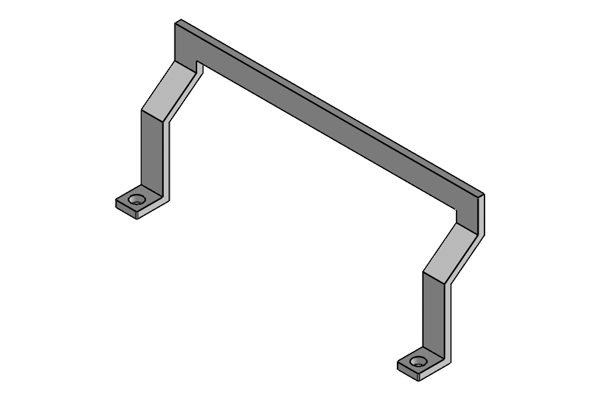

| Osa nro. | 39191 |
| EAN | 4251269321528 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus | 140 mm |
| Pituus L2 | 130 mm |
| Leveys | 60 mm |
| Korkeus | 30,5 mm |
| Asennuskorkeus | 30,5 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 5,5 mm |
| Sopii kaapelien läpivientiin | KDR-ESR-VX25 |

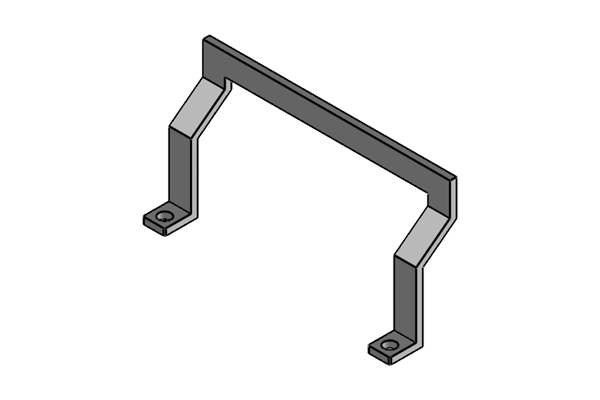

| Osa nro. | 39192 |
| EAN | 4251269321535 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Asennuskohta | Kabeleinführungen, Metallilevyt |
| Pituus | 113 mm |
| Pituus L2 | 103 mm |
| Leveys | 60 mm |
| Korkeus | 30,5 mm |
| Asennuskorkeus | 30,5 mm |
| Ruuvireikien määrä | 2 |
| Ruuvinreikien halkaisijat | 5,5 mm |
| Sopii kaapelien läpivientiin | KDR-ESR-VX25 |
Vakuutu tuotteidemme yksinkertaisesta asentamisesta.
Katso Asennusvideo!
Löydä aina oikeankokoiset ja -tyyppiset tiivisteosat!

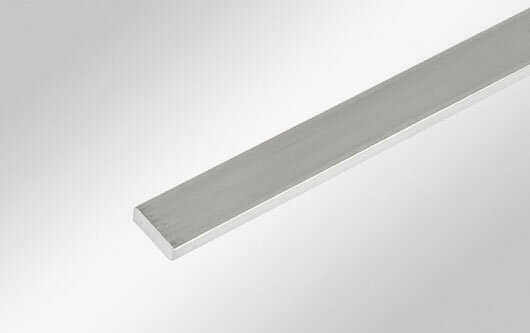

EMC-maadoitusliittimet snap-on asennuksella 10x3mm virtakiskoille.

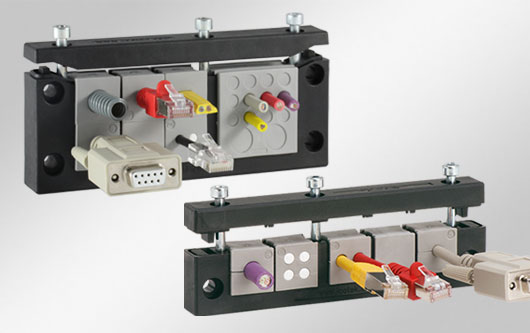

KT tiivisteosiin perustuva läpivientikehys. Asennus ilman työkaluja. Sopii moninapaliittimien vakioaukotuksiin.
KT tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin. Saatavissa 1- ja 2-rivisinä versioina
KT tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin. Saatavissa 1- ja 2-rivisinä versioina
The modular interface system (MIS) is a split cable entry for cables with and without plugs in combination with industrial connectors 3A or 4A.
Klassinen KT tiivisteosiin perustuva läpivientikehys moninapaliittimien vakioaukotuksiin.
KT tiivisteosiin perustuva kulmakehys valmiskaapeleiden reitittämiseen 90° kulmassa kotelon seinään nähden. Saatavilla 1- ja 2-rivisenä versiona
KT tiivisteosiin perustuva kulmakehys valmiskaapeleiden reitittämiseen 90° kulmassa kotelon seinään nähden. Saatavilla 1- ja 2-rivisenä versiona

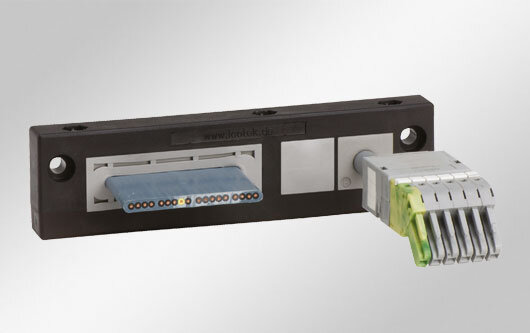

KT/FT tiivisteosiin perustuva läpivientikehys sekä pyöreiden- että lattakaapeleiden läpivientiin.
KT tiivisteosiin perustuva läpivientikehys kaapeleille, joiden halkaisija on enintään 75 mm. Saatavilla 1- ja 2-rivisenä
Halkaistava kaapeleiden läpivientijärjestelmä QT tiivisteosille. Soveltuu käytettäväksi kaapeleiden, valmiskaapeleiden ja putkien läpiviennissä.
Kalvoläpiviennit vedonpoistolla tiiviysluokkiin IP68 / UL Type 4X*.
Kalvoläpiviennit korkealla läpivientitiheydellä, IP66 / UL Type 12 tiiviysluokka. Saatavana useita eri kokoja.
Pohjalevyt liukukehyksellä, soveltuu KEL-U / KEL-QUICK / KEL-JUMBO läpivientikehykselle.

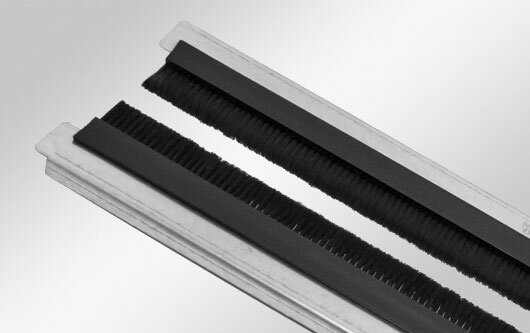

Kytkentäkaapin halkaistava pohjalevy harjasläpiviennillä käytettäväksi yhdessä Rittal TS 8 kaappien kanssa.
Pyöreät lävistimet M16 - M85 ja PG 16. Sopii holkkitiivisteille ja pyöreille kaapeliläpivienneille.

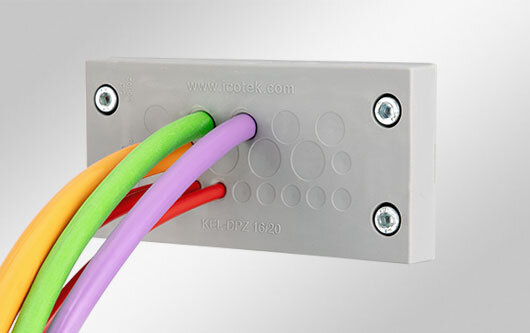

KEL-DPZ-HD pyöreät kalvoläpiviennit tiiviysluokkiin IP66 / IP68. Kierreaukkoihin M32-M63.

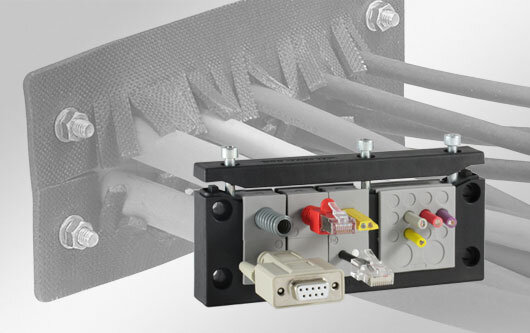

Läpivientikehykset IFPS palokatkotiivisteellä EN 45545-3 standardin mukaan. Saatavana yksi- tai kaksirivisenä versiona.
