PFS|SKL (EMC 실드클램프-플러그형)용 EMC 받침대는 KEL 케이블 엔트리 프레임 적용에 사용됩니다.
EMC 클램프는 캐비닛 안쪽에 위치하게 됩니다. M5 암나사는 KEL-EMC-PF bracket에 포함됩니다.
케이블 직경에 맞는 PFS|SKL EMC 실드클램프가 EMC bracket에 장착됩니다.
| 재질 | 아연도금 강 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |

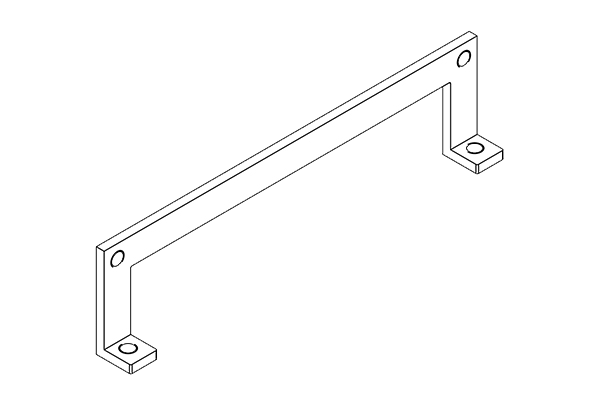

| 주문번호 | 39180 |
| EAN | 4251269305993 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |
| 길이 L1 | 140 mm |
| 길이 L2 | 130 mm |
| 너비 | 35 mm |
| 높이 | 13 mm |
| 설치 높이 | 13 mm |
| 적합 : | KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-FA 24, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24 |
| 주문번호 | 39170 |
| EAN | 4251269305986 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |
| 길이 L1 | 113 mm |
| 길이 L2 | 103 mm |
| 너비 | 35 mm |
| 높이 | 13 mm |
| 설치 높이 | 13 mm |
| 적합 : | KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16 |
| 주문번호 | 39160 |
| EAN | 4251269305979 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |
| 길이 L1 | 93 mm |
| 길이 L2 | 83 mm |
| 너비 | 35 mm |
| 높이 | 13 mm |
| 설치 높이 | 13 mm |
| 적합 : | KEL-ER 10, KEL-ER-E3, KEL 10, KEL-E3, KEL-U 10, KEL-FG-E3, KEL-FA 10, MIS-E3|2, KEL-QUICK 10, KEL-QUICK-E3, KEL-BES 10, KEL-BES-S 10 |
| 주문번호 | 39150 |
| EAN | 4251269305962 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |
| 길이 L1 | 68 mm |
| 길이 L2 | 58 mm |
| 너비 | 35 mm |
| 높이 | 13 mm |
| 설치 높이 | 13 mm |
| 적합 : | KEL-ER-B, KEL-ER-E2, KEL-B, KEL-E2, KEL-U-B, KEL-FG-E2, KEL-QUICK-B, KEL-QUICK-E2, KEL-DPZ-B |
| 주문번호 | 39181 |
| EAN | 4251269318368 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |
| 길이 L1 | 140 mm |
| 길이 L2 | 130 mm |
| 너비 | 60 mm |
| 높이 | 22 mm |
| 설치 높이 | 22 mm |
| 적합 : | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-QUICK 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24 |
| 주문번호 | 39183 |
| EAN | 4251269318344 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |
| 길이 L1 | 113 mm |
| 길이 L2 | 103 mm |
| 너비 | 60 mm |
| 높이 | 22 mm |
| 설치 높이 | 22 mm |
| 적합 : | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16 |
| 주문번호 | 39191 |
| EAN | 4251269321528 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Kabeleinführungen, 금속판 |
| 길이 | 140 mm |
| 길이 L2 | 130 mm |
| 너비 | 60 mm |
| 높이 | 30.5 mm |
| 설치 높이 | 30.5 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 5.5 mm |
| 적합 : | KDR-ESR-VX25 |
