KEL-FG-ER-A10
| 주문번호 | 42340 |
| EAN | 4251269328787 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 10 |
| 최대 케이블 직경 | 16 mm |
| 길이 | 147 mm |
| 너비 | 80 mm |
| 높이 | 57.5 mm |
| 설치 높이 | 57.5 mm |
| 타공 사이즈 | 112 × 36 mm |
| 나사 홀 수 | 4 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 10 x KT 작은 |
-
제품
»
분리형 케이블 엔트리 시스템
»

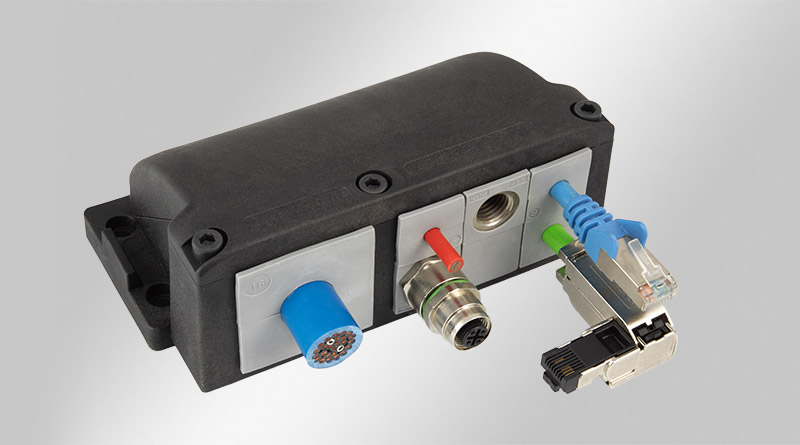

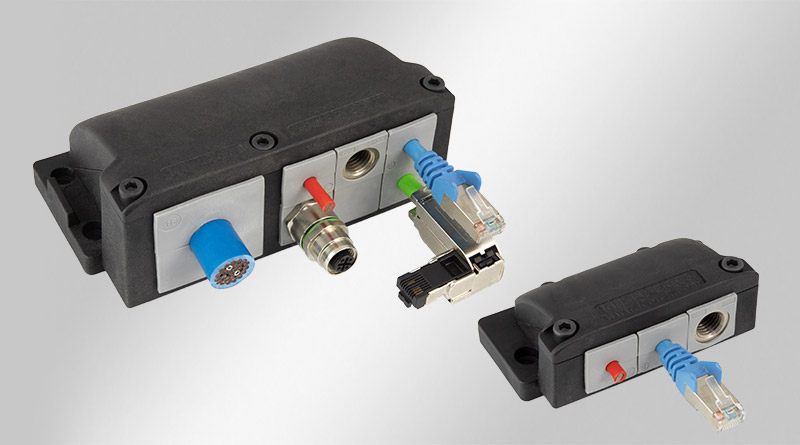

KEL-FG-ER | 분리형 프랜지 엔클로저
KEL-FG-ER | 분리형 프랜지 엔클로저
커넥터가 장착된 케이블 90° 각도 인입용 / IP65

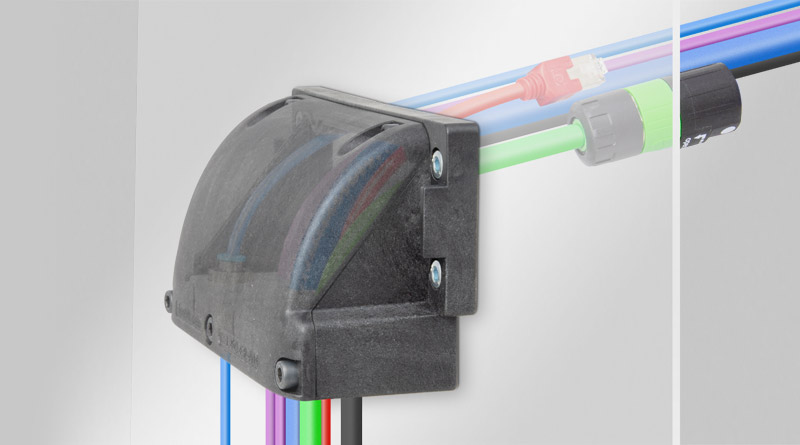

IP65 보호등급의 분리형 케이블 엔트리 시스템으로서 커넥터가 장착된 케이블 직경 1 ~ 16mm (그로밋 KT 1 ~ 15) 및 13 ~ 35mm (그로밋 KTG 13 - KT 34)의 인입부를 마감 및 고정합니다. KEL-FG-ER 케이블 엔트리 프레임은 커넥터가 장착된 케이블 또는 도관을 90° 각도로 캐비닛, 엔클로저 또는 기계 장치에 장착하는데 적합 합니다.
KEL-FG-ER-A 프레임은 24-pin 산업 표준 커넥터의 타공치수와 동일합니다. KEL-FG-ER-B 프레임의 타공 치수는 36 x 46mm 입니다.

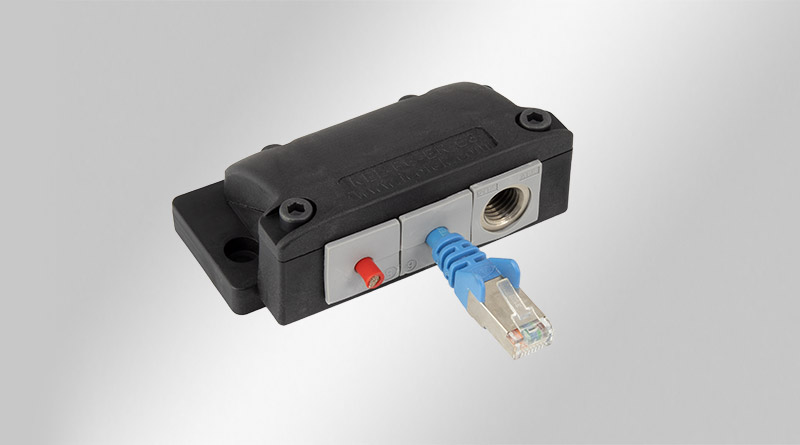

단일열로 구성된 KEL-FG-ER-E 버전은 제한된 공간에 이상적이며, 특히 플랫 커넥터에 적합 합니다.

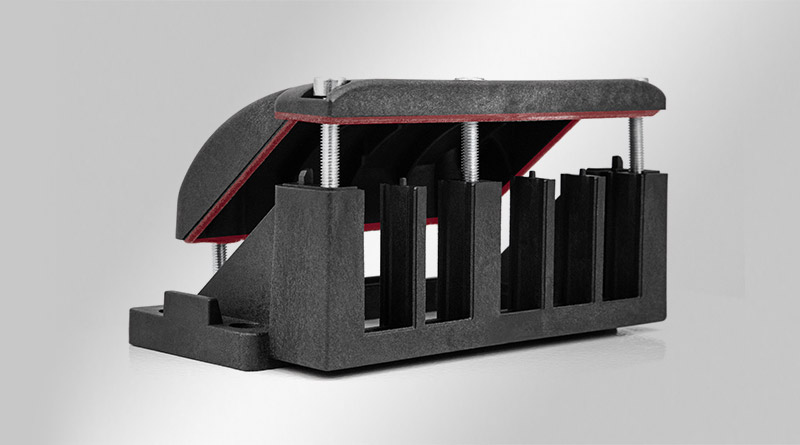

고무 개스킷(gasket)이 함께 제공됩니다.
사양
| IP 보호등급 (EN 60529) | IP54, IP55, IP64, IP65 |
| 난연등급 | UL94-V0, 자체소화성 |
| 온도 | -40 C° to 90 C° |
| 재질 | 폴리아미드 |
| 장착 유형 | 나사 고정형 |
| 재질특성 | 방진, UV-저항, 실리콘 프리, 할로겐프리 |
장점 및 혜택
- 케비닛에 90° 각도로 케이블 고정
- 케이블 인입구에 대한 기계적 보호
- 수분의 분사 및 흐름으로 부터 보호 (IP65)
- 사전 조립된 케이블의 안전성 보증
- EN 62444 기준에 따른 케이블 고정
- 우수한 내진동성과 안정성
제품 유형 및 크기
KEL-FG-ER-A7
| 주문번호 | 42341 |
| EAN | 4251269328794 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 7 |
| 최대 케이블 직경 | 35 mm |
| 길이 | 147 mm |
| 너비 | 80 mm |
| 높이 | 57.5 mm |
| 설치 높이 | 57.5 mm |
| 타공 사이즈 | 112 × 36 mm |
| 나사 홀 수 | 4 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 6 x KT 작은, 1 x KT 큰 |
KEL-FG-ER-A4
| 주문번호 | 42342 |
| EAN | 4251269328800 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 35 mm |
| 길이 | 147 mm |
| 너비 | 80 mm |
| 높이 | 57.5 mm |
| 설치 높이 | 57.5 mm |
| 타공 사이즈 | 112 × 36 mm |
| 나사 홀 수 | 4 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 2 x KT 작은, 2 x KT 큰 |
KEL-FG-ER-B4
| 주문번호 | 42344 |
| EAN | 4251269328824 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 16 mm |
| 길이 | 79.8 mm |
| 너비 | 80 mm |
| 높이 | 57.5 mm |
| 설치 높이 | 57.5 mm |
| 나사 홀 수 | 4 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 4 x KT 작은 |
KEL-FG-ER-B1
| 주문번호 | 42343 |
| EAN | 4251269328817 |
| 포장단위 | 1 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 1 |
| 최대 케이블 직경 | 35 mm |
| 길이 | 79.8 mm |
| 너비 | 80 mm |
| 높이 | 57.5 mm |
| 설치 높이 | 57.5 mm |
| 나사 홀 수 | 4 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 1 x KT 큰 |
KEL-FG-ER-E5
| 주문번호 | 42347 |
| EAN | 4251269328855 |
| 포장단위 | 5 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 5 |
| 최대 케이블 직경 | 17 mm |
| 길이 | 147 mm |
| 너비 | 53 mm |
| 높이 | 38 mm |
| 설치 높이 | 38 mm |
| 타공 사이즈 | 112 × 24 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 5 x KT 작은 |
KEL-FG-ER-E3
| 주문번호 | 42346 |
| EAN | 4251269328848 |
| 포장단위 | 5 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 3 |
| 최대 케이블 직경 | 17 mm |
| 길이 | 100 mm |
| 너비 | 53 mm |
| 높이 | 38 mm |
| 설치 높이 | 38 mm |
| 타공 사이즈 | 65 × 24 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 3 x KT 작은 |
KEL-FG-ER-E2
| 주문번호 | 42345 |
| EAN | 4251269328831 |
| 포장단위 | 5 |
| 장착 유형 | 나사 고정형 |
| 케이블 수 | 2 |
| 최대 케이블 직경 | 17 mm |
| 길이 | 73 mm |
| 너비 | 53 mm |
| 높이 | 38 mm |
| 설치 높이 | 38 mm |
| 타공 사이즈 | 43 × 24 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 5.5 mm |
| 스크류 재질 | 아연도금 강 |
| 그로밋에 적합 | 2 x KT 작은 |
Gasket E5
| 주문번호 | 42251 |
| EAN | 4251269332654 |
| 포장단위 | 1 |
| 길이 | 147 mm |
| 너비 | 40 mm |
| 높이 | 2.5 mm |
| 설치 높이 | 2.5 mm |
| 타공 사이즈 | 112 × 24 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6 mm |
| 색상 | 검은색 |
| 적합 : | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E3
| 주문번호 | 42197 |
| EAN | 4251269332623 |
| 포장단위 | 1 |
| 길이 | 98 mm |
| 너비 | 40 mm |
| 높이 | 2.5 mm |
| 설치 높이 | 2.5 mm |
| 타공 사이즈 | 65 × 24 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6 mm |
| 색상 | 검은색 |
| 적합 : | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
