KEL-FG-ER-A10
| 部品番号 | 42340 |
| EAN | 4251269328787 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル数 | 10 |
| 最大ケーブル径 | 16 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴数 | 4 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 10 x KT スモール |
-
製品一覧
»
コネクタ付ケーブル用ケーブルエントリフレーム
»

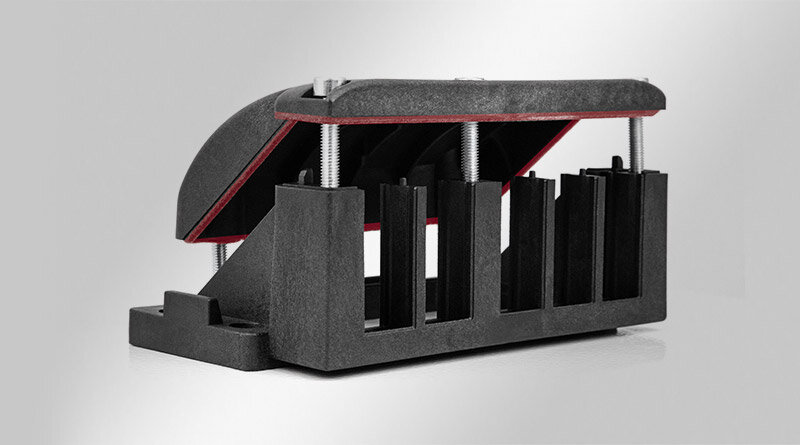

KEL-FG-ER | 分割式フランジ付ボックスフレーム
KEL-FG-ER | 分割式フランジ付ボックスフレーム

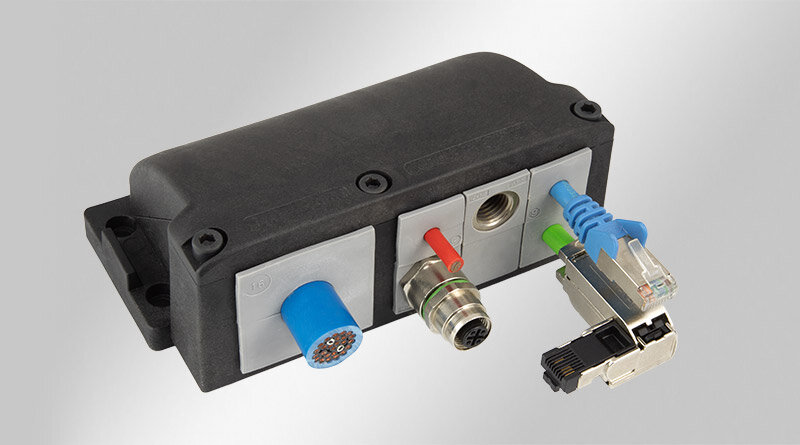

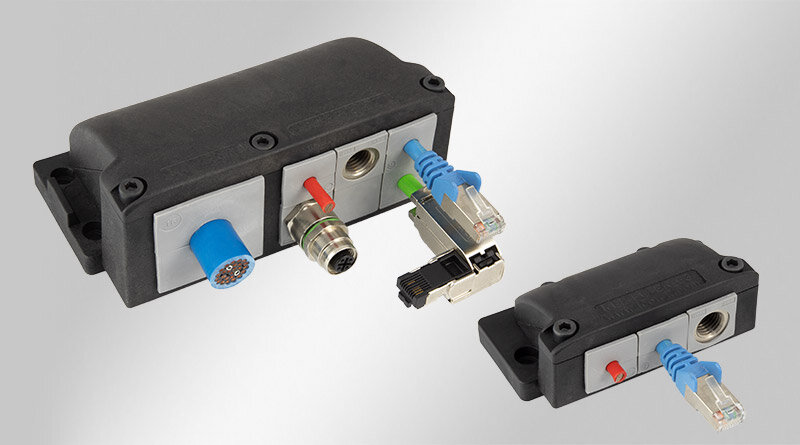

コネクタ付きケーブルの90度エントリー用 保護等級IP65

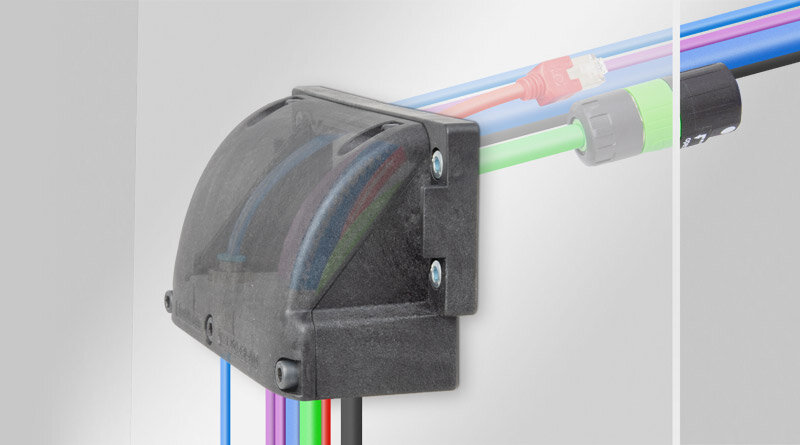

ケーブルエントリフレームKEL-FG-ERは、キャビネット、壁に対して90°の角度でケーブルを挿入し、シールし、ストレインリリーフすることができます。コネクタの有無にかかわらず、ケーブルやホースをスムーズに挿入できます。サイズに応じて、外径1～16mm(1穴グロメットKT 1～15に対応)、または13～35mm(1穴グロメットKTG 13～KT 34に対応)のケーブルを挿入でき、IP65でシールされ、同時にEN 62444に準拠したストレインリリーフ機能を発揮します。
KEL-FG-ER-Aフレームは24極の産業用コネクタの標準取付穴(36×112mm)に、KEL-FG-ER-Bフレームは36×46mmの取付穴に適合します。

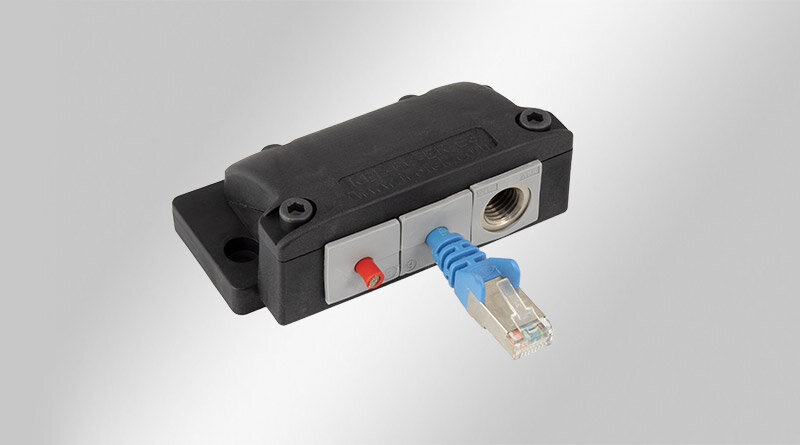

KEL-FG-ER-E単列エントリフレームは省スペース設計が特徴で、狭い場所やフラットコネクタ(Sub-DやLAN等)付きケーブルに最適です。
壁掛け用の平型ガスケットが付属しています。
仕様
| IP 保護等級（EN 60529） | IP54, IP55, IP64, IP65 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 温度 | -40 C° 〜 90 C° |
| 材質 | ポリアミド |
| 取付型式 | ネジ留め |
| 特性 | 耐震, UV耐候性, シリコンフリー, ハロゲンフリー |
特⻑とメリット
- 90°の壁面に取付け可能
- ケーブル挿入部の機械的保護
- ケーブル挿入部の防水機能 (IP65)
- コネクタ付きケーブルの保証持続
- EN 62444に準拠したストレインリリーフ機能
- 高安定性と耐振動性
製品タイプとサイズ

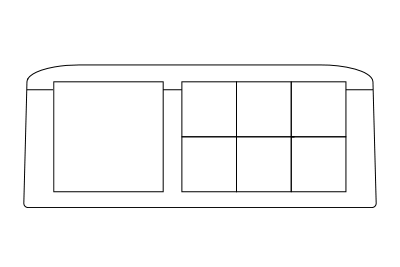

KEL-FG-ER-A7
| 部品番号 | 42341 |
| EAN | 4251269328794 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル数 | 7 |
| 最大ケーブル径 | 35 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴数 | 4 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 6 x KT スモール, 1 x KT ラージ |
KEL-FG-ER-A4
| 部品番号 | 42342 |
| EAN | 4251269328800 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 35 mm |
| 長さ | 147 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| 標準取付穴 | 112 × 36 mm |
| ネジ穴数 | 4 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x KT スモール, 2 x KT ラージ |

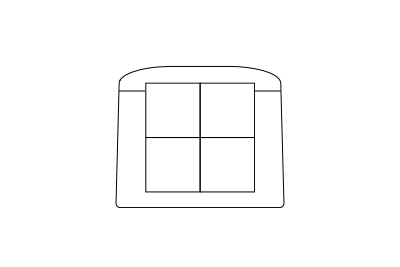

KEL-FG-ER-B4
| 部品番号 | 42344 |
| EAN | 4251269328824 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル数 | 4 |
| 最大ケーブル径 | 16 mm |
| 長さ | 79.8 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| ネジ穴数 | 4 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 4 x KT スモール |
KEL-FG-ER-B1
| 部品番号 | 42343 |
| EAN | 4251269328817 |
| 梱包単位 | 1 |
| 取付型式 | ネジ留め |
| ケーブル数 | 1 |
| 最大ケーブル径 | 35 mm |
| 長さ | 79.8 mm |
| 幅 | 80 mm |
| 高さ | 57.5 mm |
| 取付高 | 57.5 mm |
| ネジ穴数 | 4 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 1 x KT ラージ |

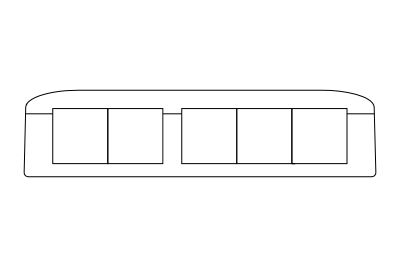

KEL-FG-ER-E5
| 部品番号 | 42347 |
| EAN | 4251269328855 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 5 |
| 最大ケーブル径 | 17 mm |
| 長さ | 147 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 112 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 5 x KT スモール |
KEL-FG-ER-E3
| 部品番号 | 42346 |
| EAN | 4251269328848 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 3 |
| 最大ケーブル径 | 17 mm |
| 長さ | 100 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 3 x KT スモール |
KEL-FG-ER-E2
| 部品番号 | 42345 |
| EAN | 4251269328831 |
| 梱包単位 | 5 |
| 取付型式 | ネジ留め |
| ケーブル数 | 2 |
| 最大ケーブル径 | 17 mm |
| 長さ | 73 mm |
| 幅 | 53 mm |
| 高さ | 38 mm |
| 取付高 | 38 mm |
| 標準取付穴 | 43 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 5.5 mm |
| ネジ材質 | 薄板鋼、亜鉛メッキ |
| 適合グロメット | 2 x KT スモール |
Gasket E5
| 部品番号 | 42251 |
| EAN | 4251269332654 |
| 梱包単位 | 1 |
| 長さ | 147 mm |
| 幅 | 40 mm |
| 高さ | 2.5 mm |
| 取付高 | 2.5 mm |
| 標準取付穴 | 112 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 6 mm |
| カラー | ブラック |
| 適合製品 | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E3
| 部品番号 | 42197 |
| EAN | 4251269332623 |
| 梱包単位 | 1 |
| 長さ | 98 mm |
| 幅 | 40 mm |
| 高さ | 2.5 mm |
| 取付高 | 2.5 mm |
| 標準取付穴 | 65 × 24 mm |
| ネジ穴数 | 2 |
| ネジ穴径 | 6 mm |
| カラー | ブラック |
| 適合製品 | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
