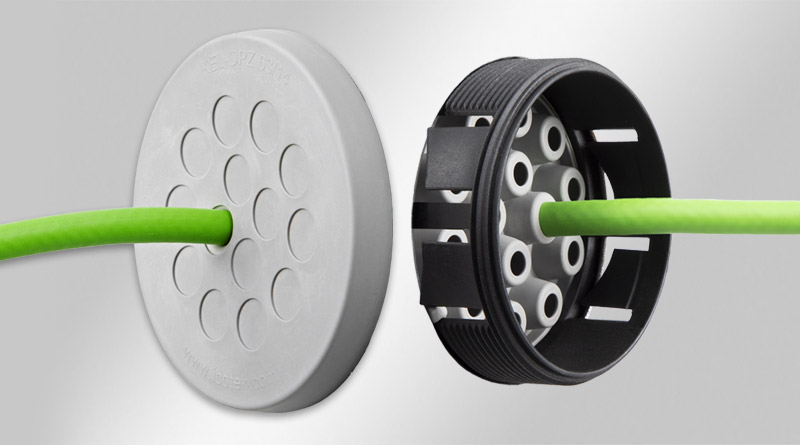

KEL-DPZ-CLICK 케이블 엔트리 플레이트는 제한된 공간에 직경 1mm에서 22mm까지의 케이블을 장착할 수 있습니다. 얇은 막에 케이블을 밀어 넣으면 즉시 밀봉되며 고정됩니다. (IP66/IP68)

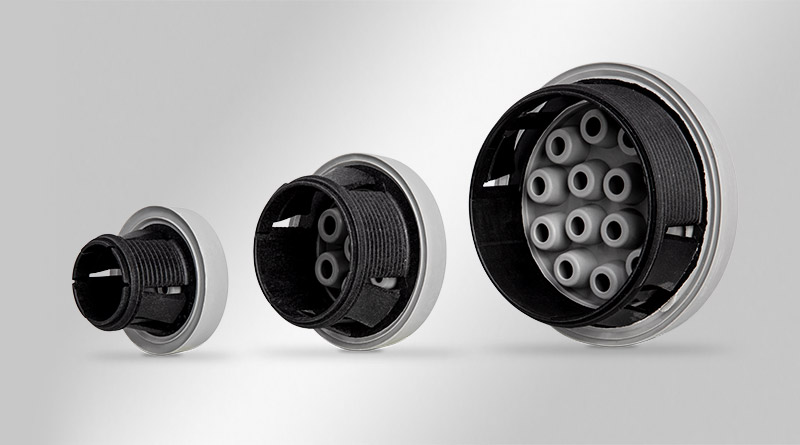

검증받은 케이블 엔트리 신제품은 타공부위에 스냅식으로 바로 조립되어 조립 시간을 현저하게 단축시켜줍니다. 또한, 새로운 버전은 나사로 잠근 후 잠금너트로 고정 시킬 수도 있습니다. KEL-DPZ-CLICK 원형 타입에는 미터 나사 규격(M25 - M63)의 모델을 제공합니다.

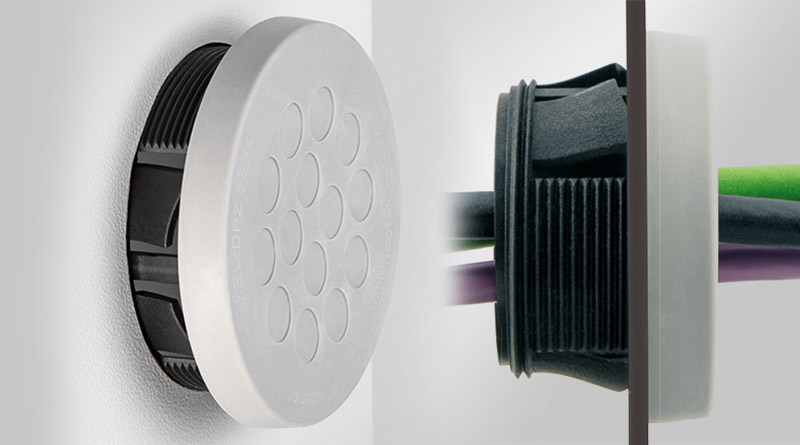

타공부위에 스냅식으로 고정
판넬 두께 1 – 2.5 mm
IP 보호등급: IP65

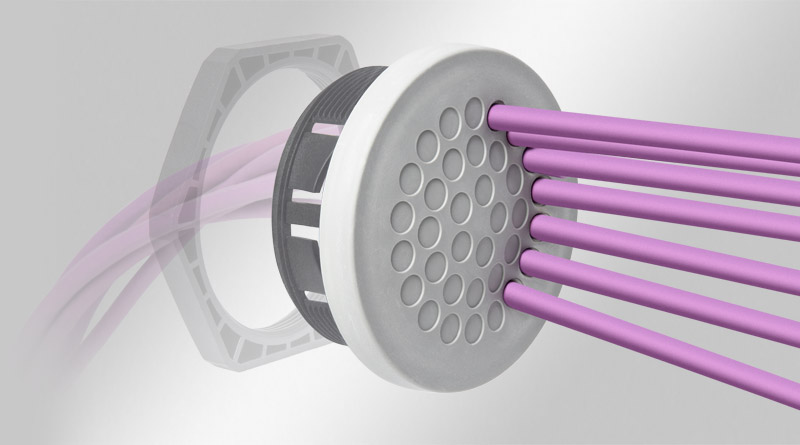

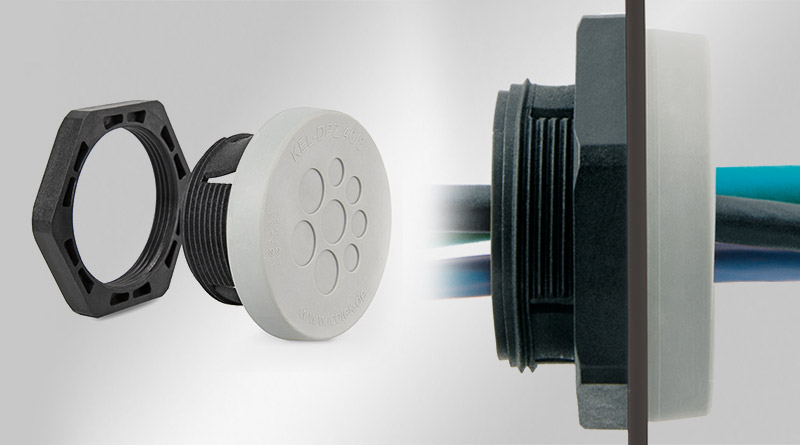

스크류 방식으로 잠금 너트로 고정
판넬 두께 최대 11mm
IP 보호등급: IP66 / IP68
필요에 따라 케이블을 제거한 경우에는 ST-B 플러그를 이용하여 뚫린 구멍을 막을 수 있습니다.
| IP 보호등급 (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| 난연등급 | UL94-V0, 자체소화성 |
| 온도 | -40 C° to 100 C° |
| 재질 | 엘라스토머 베이스 프레임: 폴리아미드 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 재질특성 | 실리콘 프리, 할로겐프리 |
| 주문번호 | 44050 |
| EAN | 4251269323065 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 3 |
| 최대 케이블 직경 | 6.5 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 39 mm |
| 원형 타공 사이즈 | 25.3 mm |
| 미터법의 타공 사이즈 | M25 |
| 나사산 | M25 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52284 |
| 케이블 직경 용 | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |
| 주문번호 | 44052 |
| EAN | 4251269323089 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 12.5 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 44 mm |
| 원형 타공 사이즈 | 32.3 mm |
| 미터법의 타공 사이즈 | M32 |
| 나사산 | M32 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52285 |
| 케이블 직경 용 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| 주문번호 | 44053 |
| EAN | 4251269323096 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 9.5 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 44 mm |
| 원형 타공 사이즈 | 32.3 mm |
| 미터법의 타공 사이즈 | M32 |
| 나사산 | M32 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52285 |
| 케이블 직경 용 | 4 x 5 - 9.5 mm |
| 주문번호 | 44056 |
| EAN | 4251269323126 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 8 |
| 최대 케이블 직경 | 12.5 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52287 |
| 케이블 직경 용 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| 주문번호 | 44057 |
| EAN | 4251269323133 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 10 |
| 최대 케이블 직경 | 22.2 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52287 |
| 케이블 직경 용 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| 주문번호 | 44058 |
| EAN | 4251269323140 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 12 |
| 최대 케이블 직경 | 10.2 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52287 |
| 케이블 직경 용 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| 주문번호 | 44059 |
| EAN | 4251269323157 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 19 |
| 최대 케이블 직경 | 6.5 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52287 |
| 케이블 직경 용 | 19 x 3.2 - 6.5 mm |
| 주문번호 | 44061 |
| EAN | 4251269323171 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 9 |
| 최대 케이블 직경 | 22.2 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52288 |
| 케이블 직경 용 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| 주문번호 | 44062 |
| EAN | 4251269323188 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 13 |
| 최대 케이블 직경 | 16.2 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52288 |
| 케이블 직경 용 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| 주문번호 | 44063 |
| EAN | 4251269323195 |
| 포장단위 | 10 |
| 장착 유형 | 잠금너트로 고정, 스냅-인 |
| 케이블 수 | 14 |
| 최대 케이블 직경 | 10.2 mm |
| 색상 | 회색(RAL 7035와 유사) |
| 높이 | 28 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 20 mm |
| 적합한 육각 잠금너트 | 52288 |
| 케이블 직경 용 | 14 x 5 - 10.2 mm |
우리의 제품의 빠르고 쉬운 조립의 자신을 설득.
조립 영상을 확인하세요!
