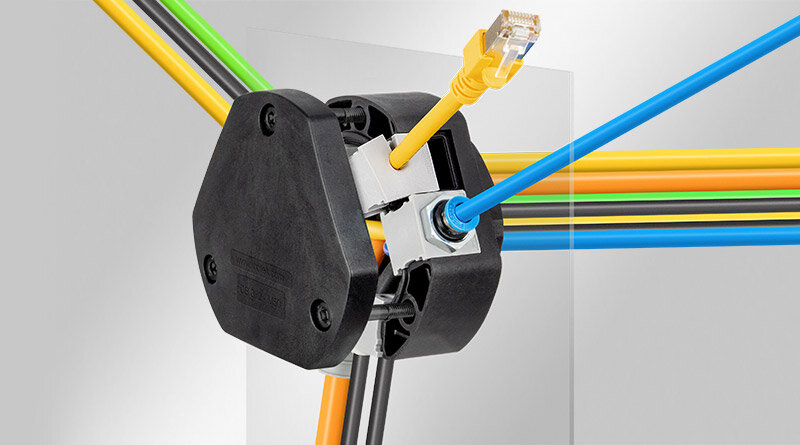

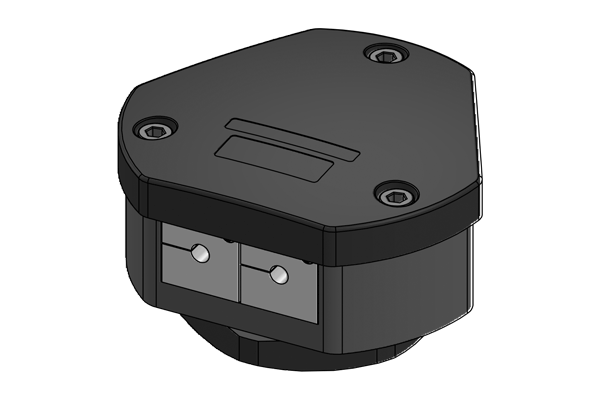

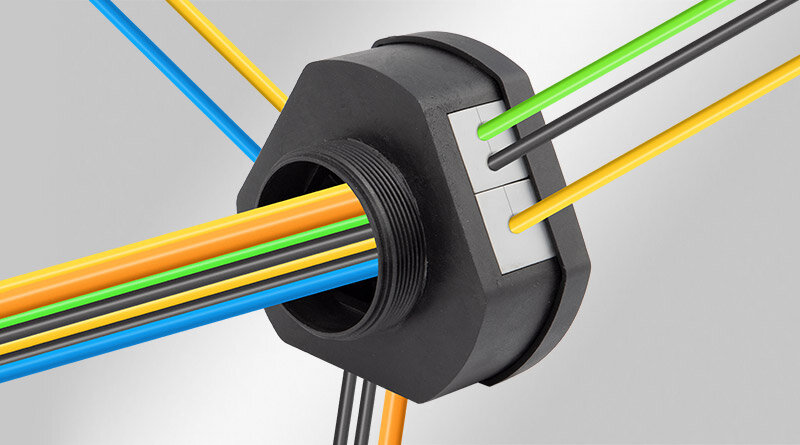

Uuden haaroitusläpiviennin avulla voidaan reitittää kaapelit kaikkiin haluttuihin suuntiin 360°.
Halkaisijaltaan 1-15 mm:n kaapelit (liittimillä ja ilman liittimiä) voidaan reitittää, tiivistää ja keventää EN 62444 -standardin mukaisesti.

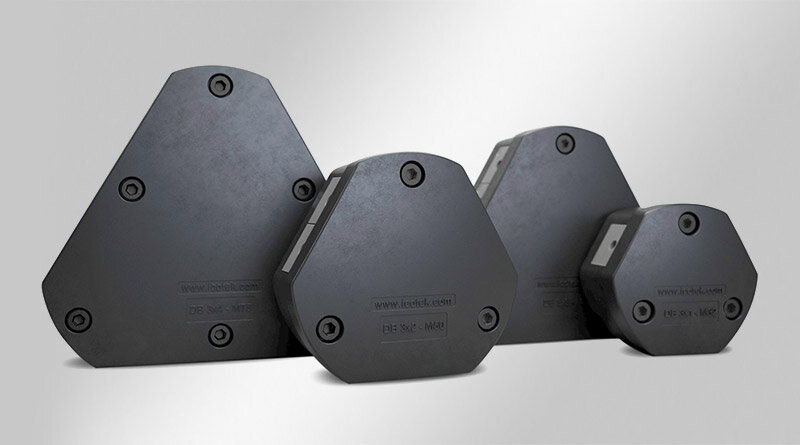

Haaroitusläpivienti sopii vakioaukotuksiin M32 - M75 ja se voidaan kiinnittää vastamutterilla, joka sisältyy toimitukseen.

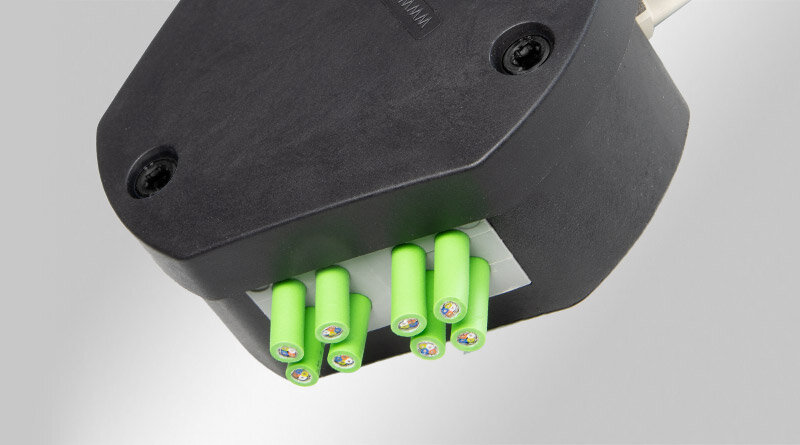

Kun käytetään useita läpivientejä, voidaan reitittää jopa 48 kaapelia ja saavuttaa erittäin suuri kaapelitiheys.

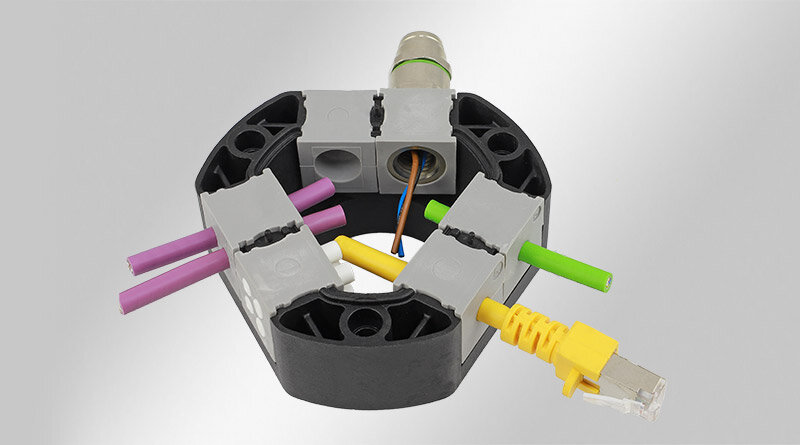

Ruuvikiinnitteisen kannen ja halkaistavien tiivisteosien ansiosta jälkiasennukset, korjaukset ja huollot voidaan tehdä paljon helpommin ja nopeammin.
| IP-suojausluokka (EN 60529) | IP54 |
| Lämpötila | −40 C° ... 140 C° |
| Materiaali | Polyamidi |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Ominaisuudet | Tärinänkestävä, silikoniton, halogeeniton |
| Osa nro. | 54300 |
| EAN | 4251269332524 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 12 |
| Kaapelin max. halkaisija | 15 mm |
| Pituus | 72 mm |
| Leveys | 67 mm |
| Korkeus | 53 mm |
| Asennuskorkeus | 39,4 mm |
| Leikkauskoko metrinen | M32 |
| Leikkauskoko pyöreä | 32,3 mm |
| Kierteet | M32 × 1,5 |
| Kierteen pituus | 13,6 mm |
| Sopivat tiivisteosat | 3 x KT pieni |
| Osa nro. | 54301 |
| EAN | 4251269332531 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 24 |
| Kaapelin max. halkaisija | 15 mm |
| Pituus | 94,5 mm |
| Leveys | 87 mm |
| Korkeus | 53 mm |
| Asennuskorkeus | 39,4 mm |
| Leikkauskoko metrinen | M50 |
| Leikkauskoko pyöreä | 50,4 mm |
| Kierteet | M50 × 1,5 |
| Kierteen pituus | 13,6 mm |
| Sopivat tiivisteosat | 6 x KT pieni |
| Osa nro. | 54302 |
| EAN | 4251269332548 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 36 |
| Kaapelin max. halkaisija | 15 mm |
| Pituus | 115 mm |
| Leveys | 104 mm |
| Korkeus | 53 mm |
| Asennuskorkeus | 39,4 mm |
| Leikkauskoko metrinen | M63 |
| Leikkauskoko pyöreä | 63,4 mm |
| Kierteet | M63 × 1,5 |
| Kierteen pituus | 13,6 mm |
| Sopivat tiivisteosat | 9 x KT pieni |
| Osa nro. | 54303 |
| EAN | 4251269332555 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelien max. lukumäärä | 36 |
| Kaapelin max. halkaisija | 15 mm |
| Pituus | 140 mm |
| Leveys | 125 mm |
| Korkeus | 53 mm |
| Asennuskorkeus | 39,4 mm |
| Leikkauskoko metrinen | M75 |
| Leikkauskoko pyöreä | 75,5 mm |
| Kierteet | M75 × 1,5 |
| Kierteen pituus | 13,6 mm |
| Sopivat tiivisteosat | 12 x KT pieni |
