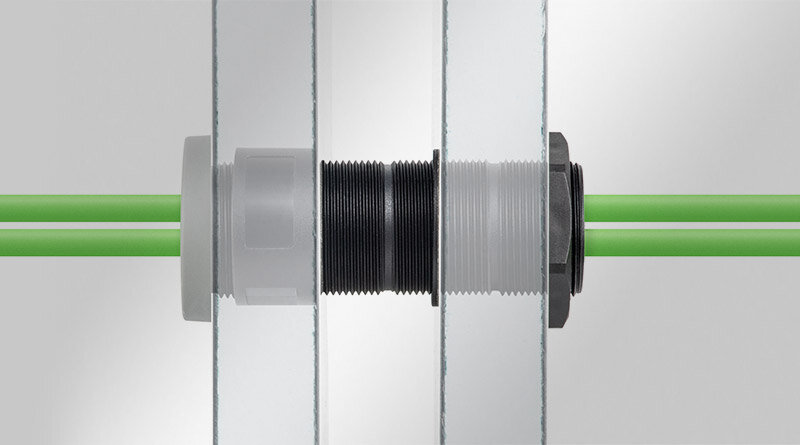

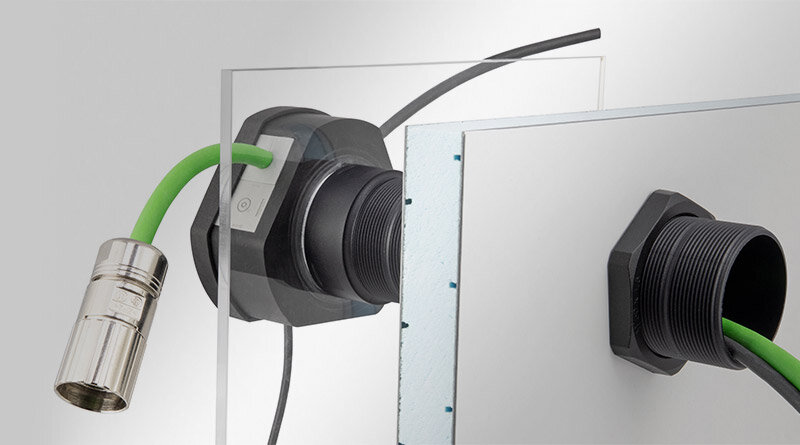

Metrisellä kierteellä varustetut icotek-holkkitiivisteet ja kalvoläpiviennit kiristetään paikalleen vastamutterilla. Jos kierteen pituus ei ole riittävä, esimerkiksi asennettaessa läpivientiä sandwich -tyyppiseen levyyn tai paksuun betoniseinään, icotek tarjoaa käytännöllisen ratkaisun: icotek -jatkomoduli!

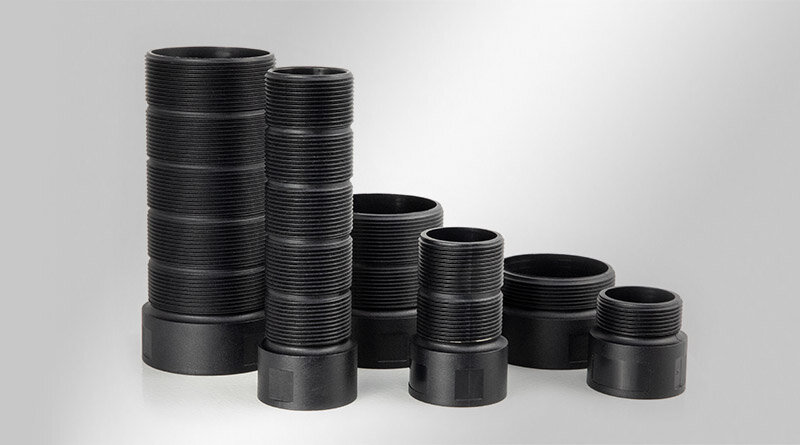

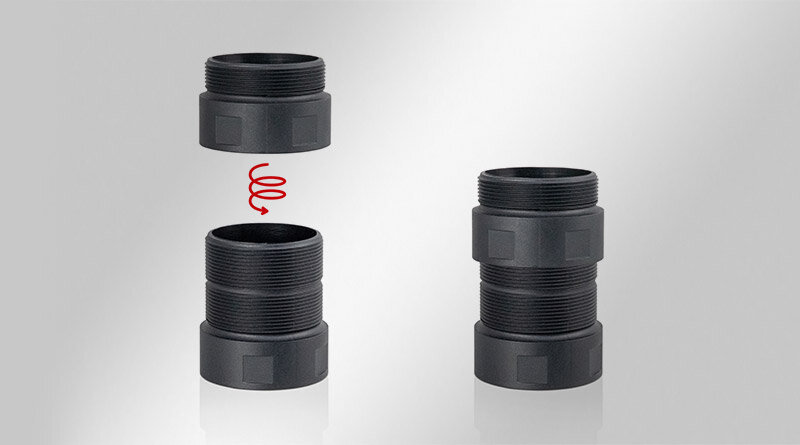

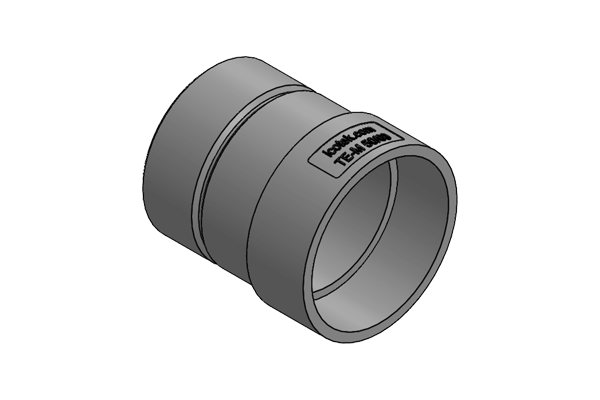

icotek -jatkomodulia on saatavana kolmea kokoa M25, M32, M50, M63 ja kolmea eri pituutta (35 mm, 60 mm, 120 mm), ja se on todellinen läpivienti-innovaatio. Eri pituuksiset jatkomodulit voidaan joustavasti yhdistää tai lyhentää määrätyistä kohdista. Tämä tarkoittaa, että jokaiseen seinämäpaksuuteen saadaan rakennettua juuri sopivan pituinen jatkomoduli. Tukevan rakenteensa ansiosta jatkomoduleita voidaan liittää toisiinsa lähes rajaton määrä.
Aukotuskoot: 37 / 55 / 68 mm (reikäsahojen vakiokoot).

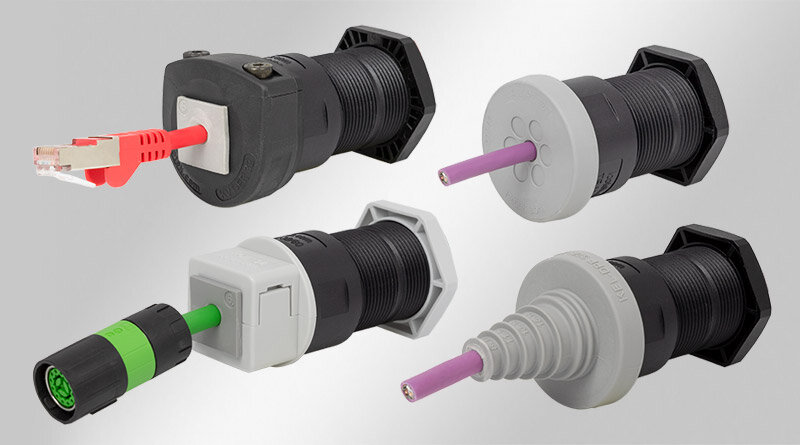

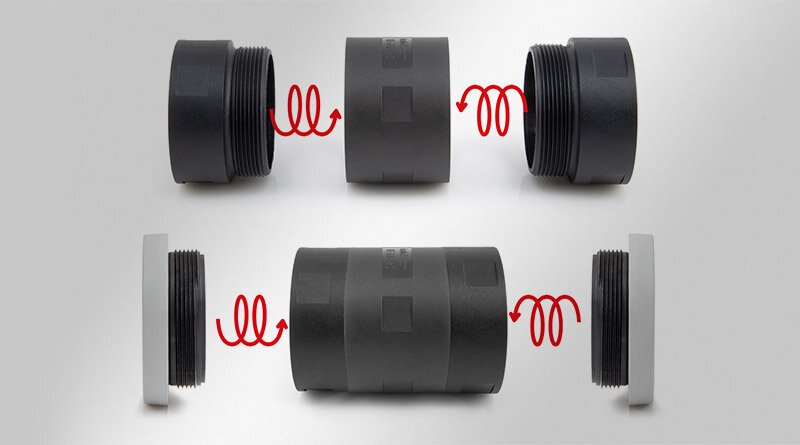

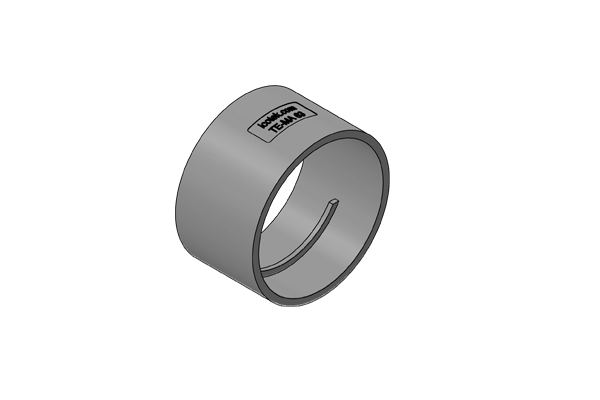

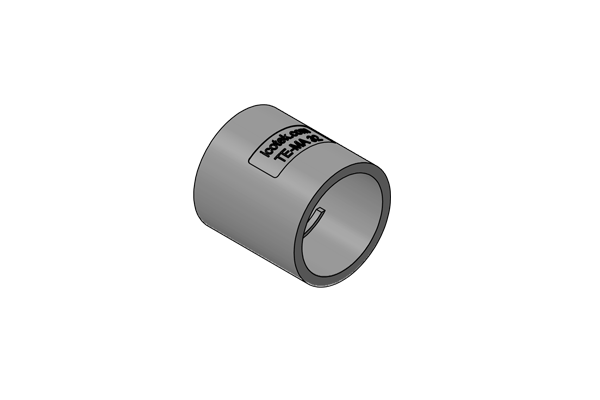

TE-MA adapteri on saatavilla lisävarusteena kaikkiin TE-M jatkomoduleihin. TE-MA adapterilla voidaan 2 samaa halkaisijaa olevaa TE-M jatkomodulia kierrettyä kiinni toisiinsa. Näin saadaan tehtyä läpivienti, jonka kumpaankin päähän saadaan asennettua icotekin pyöreä holkkitiiviste tai kalvoläpivienti.
Rakennusteollisuudessa käytetään usein halkaisijaltaan yli 80mm aukotuksia. AB-M150 peitelevy mahdollistaa TE-M jatkomoduleiden käytön näissä aukotuksissa. Lisätietoja »
| Palamisluokka | UL94-V0, itsestään sammuva |
| Lämpötila | −40 C° ... 140 C° |
| Materiaali | Polyamidi |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Ominaisuudet | silikoniton, halogeeniton |
| Osa nro. | 52316 |
| EAN | 4251269337734 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 18 mm |
| Väri | Musta |
| Pituus | 35 mm |
| Ulkohalkaisija | 29,5 mm |
| Kiintoavain koko | SW 35 |
| Leikkauskoko pyöreä | 37 mm |
| Kierteet | M25 × 1,5 |

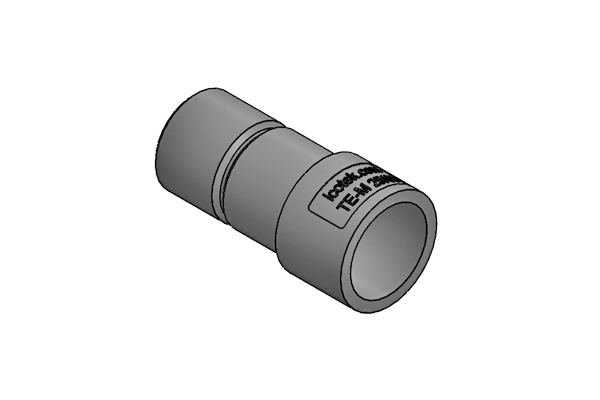

| Osa nro. | 52317 |
| EAN | 4251269337741 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 18 mm |
| Väri | Musta |
| Pituus | 60 mm |
| Ulkohalkaisija | 29,5 mm |
| Kiintoavain koko | SW 35 |
| Leikkauskoko pyöreä | 37 mm |
| Kierteet | M25 × 1,5 |

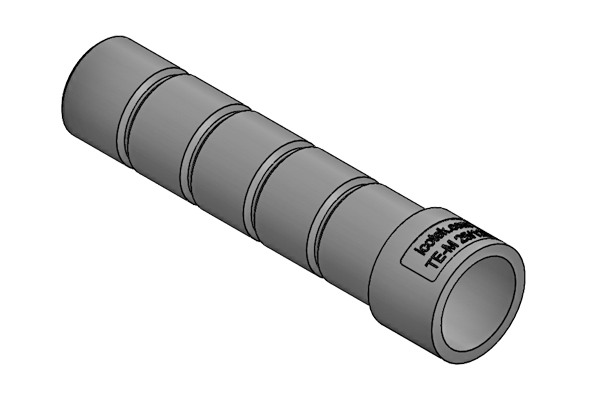

| Osa nro. | 52318 |
| EAN | 4251269337758 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 18 mm |
| Väri | Musta |
| Pituus | 120 mm |
| Ulkohalkaisija | 29,5 mm |
| Kiintoavain koko | SW 35 |
| Leikkauskoko pyöreä | 37 mm |
| Kierteet | M25 × 1,5 |
| Osa nro. | 52300 |
| EAN | 4251269332449 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 25 mm |
| Väri | Musta |
| Pituus | 35 mm |
| Ulkohalkaisija | 36,5 mm |
| Kiintoavain koko | SW 35 |
| Leikkauskoko pyöreä | 37 mm |
| Kierteet | M32 × 1,5 |

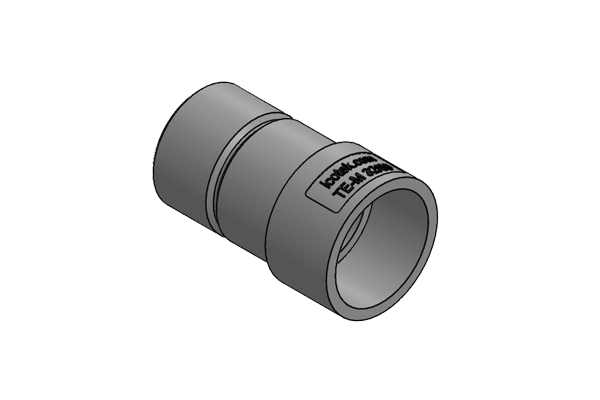

| Osa nro. | 52301 |
| EAN | 4251269332456 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 25 mm |
| Väri | Musta |
| Pituus | 60 mm |
| Ulkohalkaisija | 36,5 mm |
| Kiintoavain koko | SW 35 |
| Leikkauskoko pyöreä | 37 mm |
| Kierteet | M32 × 1,5 |

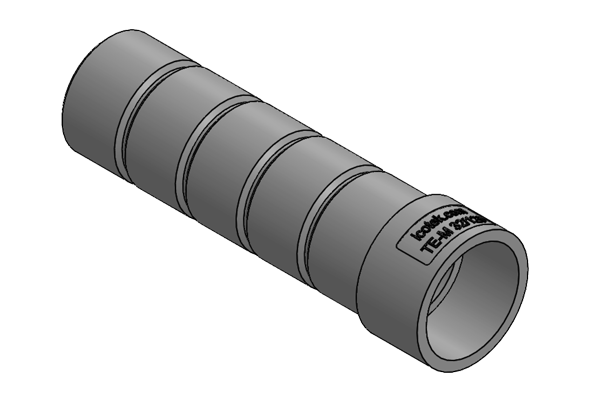

| Osa nro. | 52302 |
| EAN | 4251269332463 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 25 mm |
| Väri | Musta |
| Pituus | 120 mm |
| Ulkohalkaisija | 36,5 mm |
| Kiintoavain koko | SW 35 |
| Leikkauskoko pyöreä | 37 mm |
| Kierteet | M32 × 1,5 |
| Osa nro. | 52305 |
| EAN | 4251269335365 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 25 mm |
| Väri | Musta |
| Pituus | 38 mm |
| Ulkohalkaisija | 36,5 mm |
| Kiintoavain koko | SW 35 |
| Leikkauskoko pyöreä | 37 mm |
| Kierteet | M32 × 1,5 |

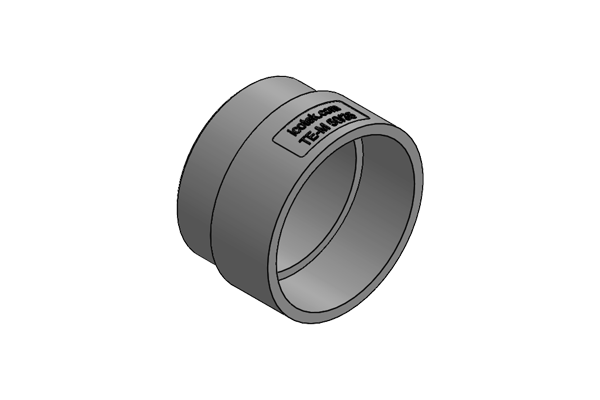

| Osa nro. | 52310 |
| EAN | 4251269332470 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 43 mm |
| Väri | Musta |
| Pituus | 35 mm |
| Ulkohalkaisija | 54,5 mm |
| Kiintoavain koko | SW 53 |
| Leikkauskoko pyöreä | 55 mm |
| Kierteet | M50 × 1,5 |
| Osa nro. | 52311 |
| EAN | 4251269332487 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 43 mm |
| Väri | Musta |
| Pituus | 60 mm |
| Ulkohalkaisija | 54,5 mm |
| Kiintoavain koko | SW 53 |
| Leikkauskoko pyöreä | 55 mm |
| Kierteet | M50 × 1,5 |

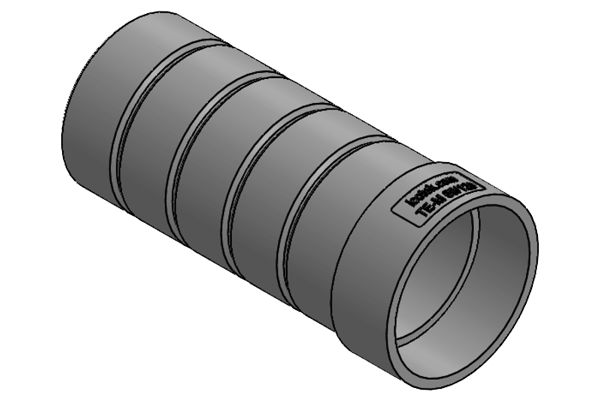

| Osa nro. | 52312 |
| EAN | 4251269332494 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 43 mm |
| Väri | Musta |
| Pituus | 120 mm |
| Ulkohalkaisija | 54,5 mm |
| Kiintoavain koko | SW 53 |
| Leikkauskoko pyöreä | 55 mm |
| Kierteet | M50 × 1,5 |

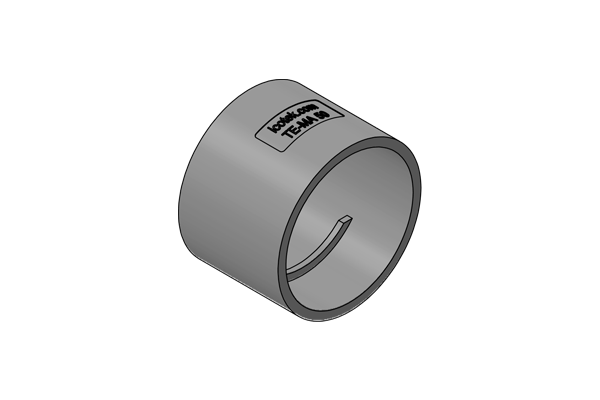

| Osa nro. | 52307 |
| EAN | 4251269335372 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 43 mm |
| Väri | Musta |
| Pituus | 38 mm |
| Ulkohalkaisija | 54,5 mm |
| Kiintoavain koko | SW 53 |
| Leikkauskoko pyöreä | 55 mm |
| Kierteet | M50 × 1,5 |

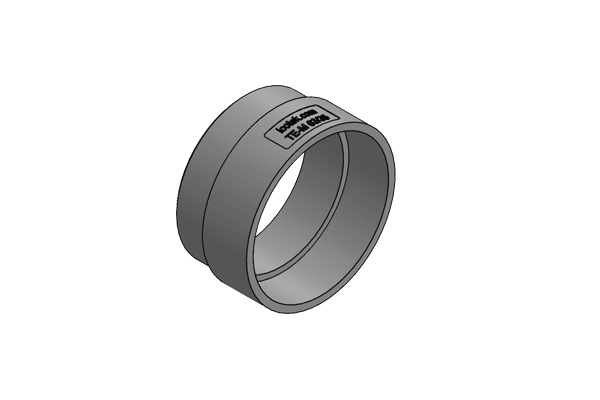

| Osa nro. | 52313 |
| EAN | 4251269333392 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 56 mm |
| Väri | Musta |
| Pituus | 35 mm |
| Ulkohalkaisija | 67,5 mm |
| Kiintoavain koko | SW 66 |
| Leikkauskoko pyöreä | 68 mm |
| Kierteet | M63 × 1,5 |

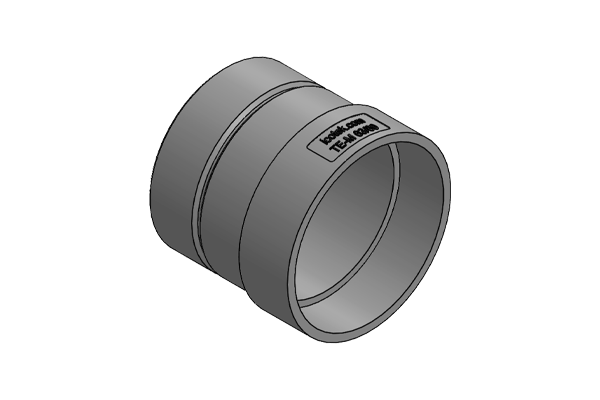

| Osa nro. | 52314 |
| EAN | 4251269333408 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 56 mm |
| Väri | Musta |
| Pituus | 60 mm |
| Ulkohalkaisija | 67,5 mm |
| Kiintoavain koko | SW 66 |
| Leikkauskoko pyöreä | 68 mm |
| Kierteet | M63 × 1,5 |

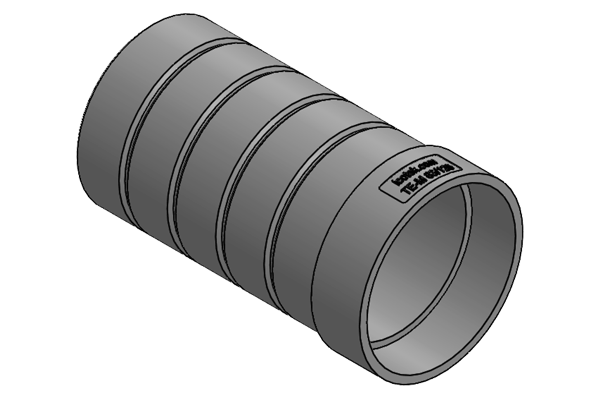

| Osa nro. | 52315 |
| EAN | 4251269333415 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 56 mm |
| Väri | Musta |
| Pituus | 120 mm |
| Ulkohalkaisija | 67,5 mm |
| Kiintoavain koko | SW 66 |
| Leikkauskoko pyöreä | 68 mm |
| Kierteet | M63 × 1,5 |
| Osa nro. | 52308 |
| EAN | 4251269335389 |
| Pakkausyksikkö | 5 |
| Asennusvaihtoehdot | Kiinnitys vastamutterilla |
| Kaapelin max. halkaisija | 56 mm |
| Väri | Musta |
| Pituus | 38 mm |
| Ulkohalkaisija | 67,5 mm |
| Kiintoavain koko | SW 66 |
| Leikkauskoko pyöreä | 68 mm |
| Kierteet | M63 × 1,5 |
| Osa nro. | 52350 |
| EAN | 4251269335532 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Liimakiinnitys |
| Ulkohalkaisija | 150 mm |
| Asennuskorkeus | 2 mm |
| Leikkauskoko metrinen | M32 |
| Leikkauskoko pyöreä | 32,5 mm |
| Osa nro. | 52351 |
| EAN | 4251269335549 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Liimakiinnitys |
| Ulkohalkaisija | 150 mm |
| Asennuskorkeus | 2 mm |
| Leikkauskoko metrinen | M50 |
| Leikkauskoko pyöreä | 50,5 mm |

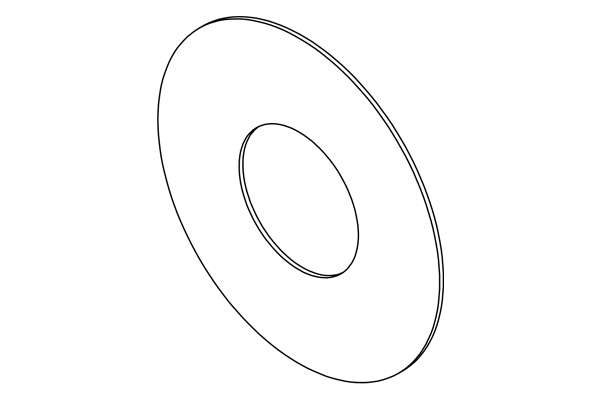

| Osa nro. | 52352 |
| EAN | 4251269335556 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Liimakiinnitys |
| Ulkohalkaisija | 150 mm |
| Asennuskorkeus | 2 mm |
| Leikkauskoko metrinen | M63 |
| Leikkauskoko pyöreä | 63,5 mm |
Vakuutu tuotteidemme yksinkertaisesta asentamisesta.
Katso Asennusvideo!
Löydä aina oikeankokoiset ja -tyyppiset tiivisteosat!

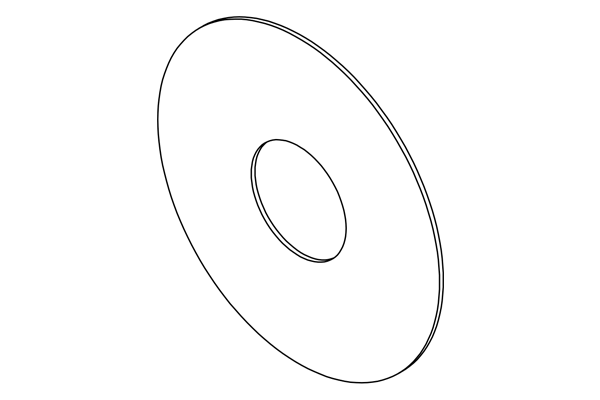

Peitelevyn ulkohalkaisija on 150mm ja keskiaukko TE-M jatkomoduleille sopiva 32.5mm, 50.5mm tai 63.5mm.
