AB-M 150-32
| Osa nro. | 52350 |
| EAN | 4251269335532 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Liimakiinnitys |
| Ulkohalkaisija | 150 mm |
| Asennuskorkeus | 2 mm |
| Leikkauskoko metrinen | M32 |
| Leikkauskoko pyöreä | 32,5 mm |
-
Tuotteet
»
Halkaistavat holkkitiivisteet valmiskaapeleille
»
AB-M | Peitelevy
AB-M | Peitelevy
jatkomoduleja varten, holkkitiivisteille ja kalvoläpivienneille, M32 / M50 / M63

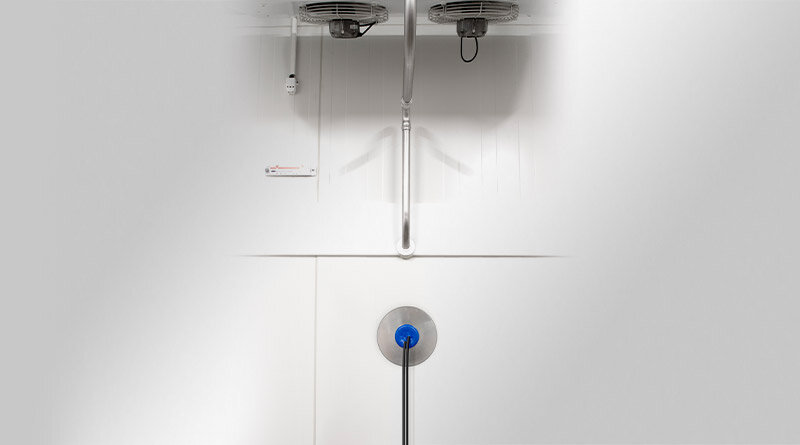

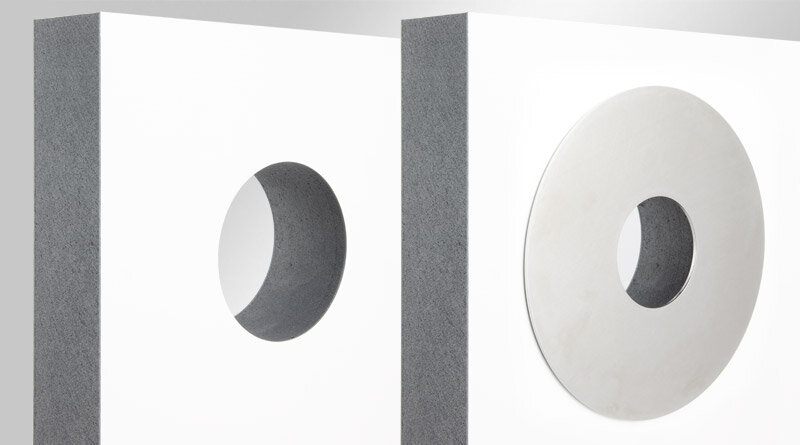

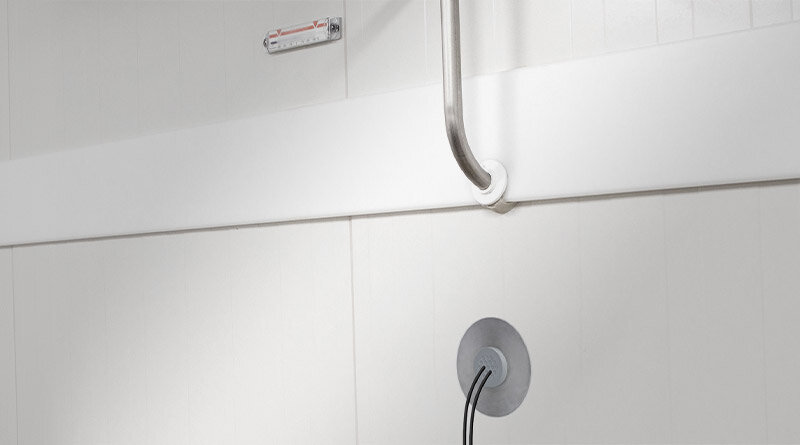

Rakennusteollisuudessa käytetään usein halkaisijaltaan yli 80mm aukotuksia. AB-M peitelevy mahdollistaa TE-M jatkomoduleiden käytön näissä aukotuksissa. Se peittää siististi turhan suuren aukon ja tarjoaa juuri oikean kokoisen aukon TE-M jatkomoduleille.

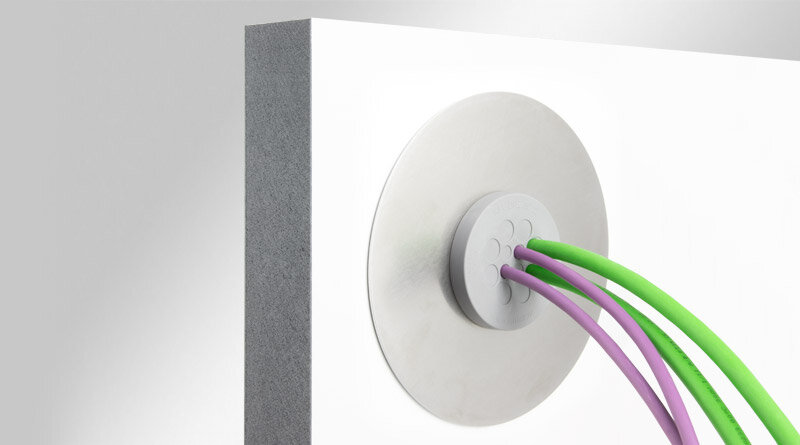

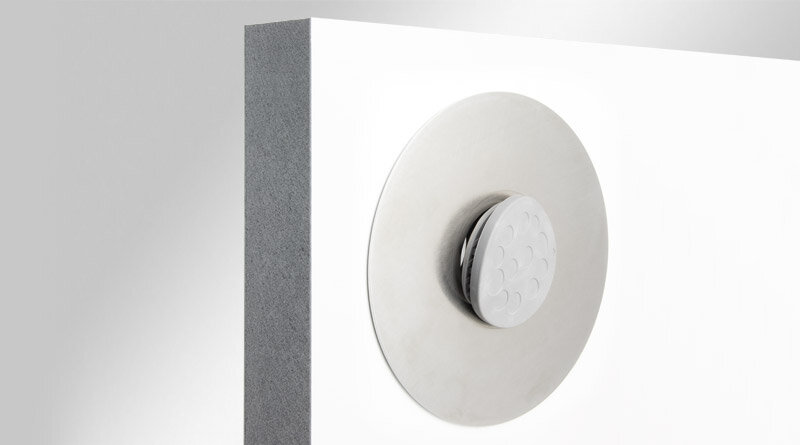

Peitelevyn ulkohalkaisija on 150mm ja keskiaukko TE-M jatkomoduleille sopiva 32.5mm, 50.5mm tai 63.5mm. Peitelevy on valmistetu 2mm ruostumattomasta teräksestä ja sen reunat on viistetty.
Tekniset tiedot
| Materiaali | Ruostumaton teräs |
| Asennusvaihtoehdot | Liimakiinnitys |
Edut ja hyödyt
- Peittää/pienentää seinissä olevat ylisuuret aukotukset
- Yhteensopiva TE-M32, TE-M50 ja TE-M60 kanssa
- Siisti ja ammattimainen ratkaisu
- Asettuu siististi seinää vasten viistetyn reunan ansiosta
- Asennetaan silikonilla tai asennusliimalla (ruuvireikiä ei hygieniasyistä ole)
Tuotetyypit ja koot
AB-M 150-50
| Osa nro. | 52351 |
| EAN | 4251269335549 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Liimakiinnitys |
| Ulkohalkaisija | 150 mm |
| Asennuskorkeus | 2 mm |
| Leikkauskoko metrinen | M50 |
| Leikkauskoko pyöreä | 50,5 mm |
AB-M 150-63
| Osa nro. | 52352 |
| EAN | 4251269335556 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Liimakiinnitys |
| Ulkohalkaisija | 150 mm |
| Asennuskorkeus | 2 mm |
| Leikkauskoko metrinen | M63 |
| Leikkauskoko pyöreä | 63,5 mm |
