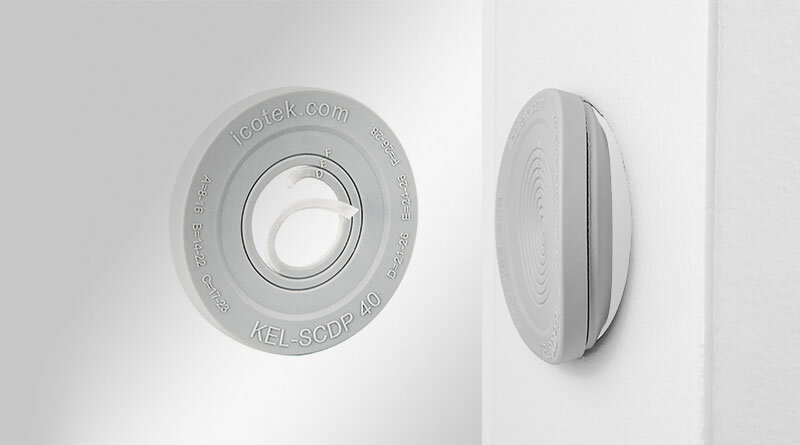

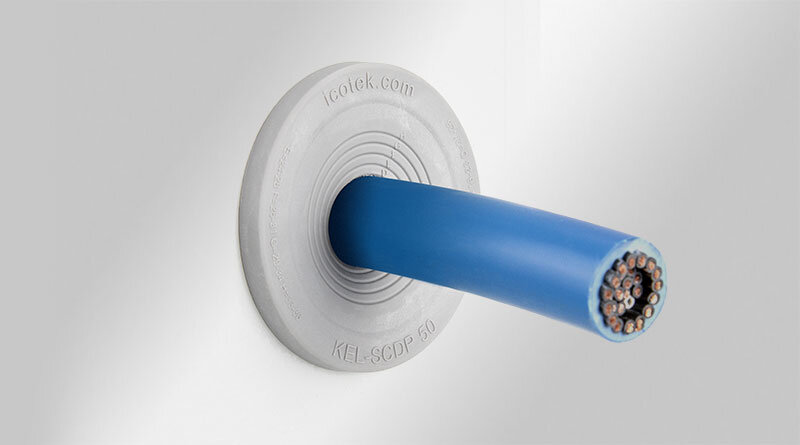

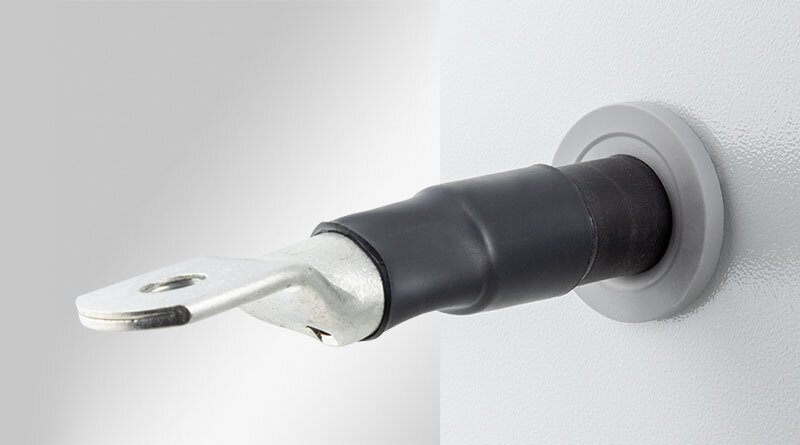

KEL-SCDP läpiviennit soveltuvat yksittäisten kaapeleiden, putkien ja suojaletkujen läpivientiin tiiviysluokassa IP65. Tuotteen etuna on sen laaja käyttöalue.

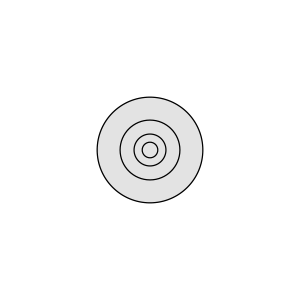

Kaapelien ja putkien ulkohalkaisijan mukaan helposti muokattava kalvoläpivienti varmistaa hyvän tiiviyden. Muokkaus tehdään repäisemällä läpiviennistä tarvittava määrä tiivistysrenkaita, kunnes reiän halkaisija on sopiva kyseiselle kaapelille. Työkaluja ei tarvita. Poistettu tiivistysrengas jättää jälkeensä aina sileän pinnan, mikä varmistaa tiiviin läpiviennin.
KEL-SCDP sopii vakio M25-M50 asennusaukkoihin, materiaalivahvuuksille 1.5 - 4.0 mm.
KEL-SCDP-RW on hyväksytty raideliikennekäyttöön (EN 45544-2 HL3).
Lämpötila:
KEL-SCDP: -40 C° ... 80 C°
KEL-SCDP-RW: -40 C° ... 90 C°
| IP-suojausluokka (EN 60529) | IP54, IP55, IP64, IP65 |
| Materiaali | Elastomeeri |
| Asennusvaihtoehdot | Snap-in |
| Ominaisuudet | halogeeniton, silikoniton |
| Osa nro. | 43480 |
| EAN | 4251269320811 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 16 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 32 mm |
| Leikkauskoko pyöreä | 25,3 mm |

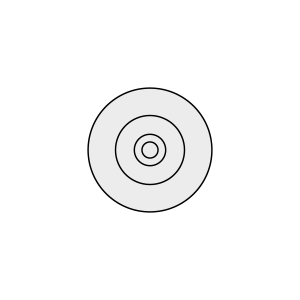

| Leikkauskoko metrinen | M25 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 5 - 16 mm |
| Osa nro. | 43490 |
| EAN | 4251269320859 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 16 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 32 mm |
| Leikkauskoko pyöreä | 25,3 mm |
| Leikkauskoko metrinen | M25 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 5 - 16 mm |
| Osa nro. | 43481 |
| EAN | 4251269320828 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 22 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 39 mm |
| Leikkauskoko pyöreä | 32,3 mm |

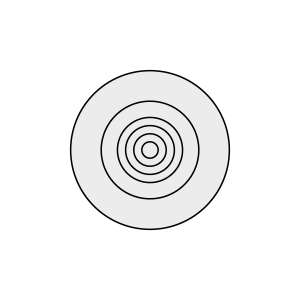

| Leikkauskoko metrinen | M32 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 5 - 22 mm |
| Osa nro. | 43491 |
| EAN | 4251269320866 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 22 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 39 mm |
| Leikkauskoko pyöreä | 32,3 mm |
| Leikkauskoko metrinen | M32 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 5 - 22 mm |
| Osa nro. | 43482 |
| EAN | 4251269320835 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 28 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 47 mm |
| Leikkauskoko pyöreä | 40,4 mm |

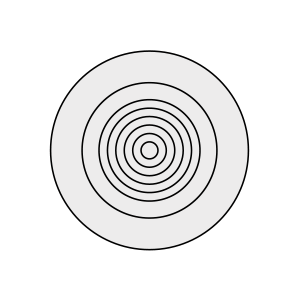

| Leikkauskoko metrinen | M40 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 8 - 28 mm |
| Osa nro. | 43492 |
| EAN | 4251269320873 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 28 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 47 mm |
| Leikkauskoko pyöreä | 40,4 mm |
| Leikkauskoko metrinen | M40 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 8 - 28 mm |
| Osa nro. | 43483 |
| EAN | 4251269320842 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 36 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 57 mm |
| Leikkauskoko pyöreä | 50,4 mm |

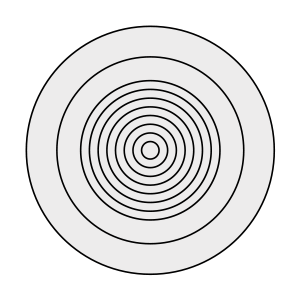

| Leikkauskoko metrinen | M50 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 8 - 36 mm |
| Osa nro. | 43493 |
| EAN | 4251269320880 |
| Pakkausyksikkö | 10 |
| Asennusvaihtoehdot | Snap-in |
| Kaapelien max. lukumäärä | 1 |
| Kaapelin max. halkaisija | 36 mm |
| Korkeus | 11 mm |
| Asennuskorkeus | 5 mm |
| Ulkohalkaisija | 57 mm |
| Leikkauskoko pyöreä | 50,4 mm |
| Leikkauskoko metrinen | M50 |
| Min. seinämäpaksuudelle | 1,5 mm |
| Maks. seinämäpaksuudelle | 4 mm |
| Puristusalue | 1 x 8 - 36 mm |
Vakuutu tuotteidemme yksinkertaisesta asentamisesta.
Katso Asennusvideo!
