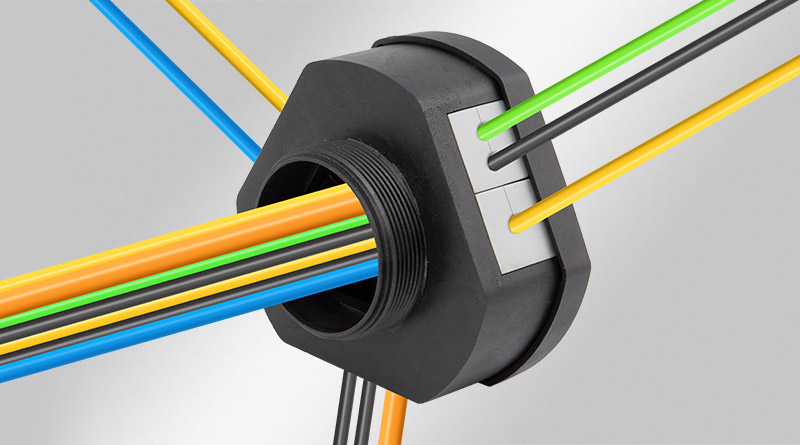

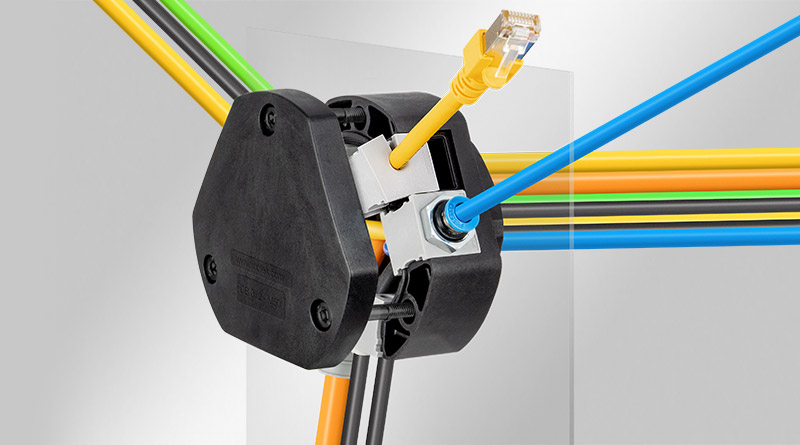

Mit dem Verteilergehäuse "Distribution Box" lassen sich zentral eingeführte Leitungen um 360° in alle gewünschten Richtungen verteilen.
Leitungen mit und ohne Stecker von 1 bis 15 mm Durchmesser können eingeführt, abgedichtet und zugleich gemäß DIN EN 62444 zugentlastet werden.

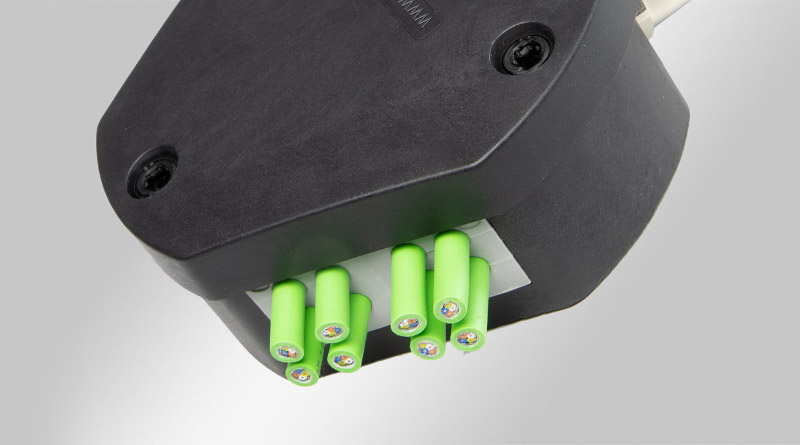

Bei Verwendung von Mehrfachtüllen lassen sich bis zu 48 Leitungen einführen und man erreicht eine sehr hohe Packungsdichte.

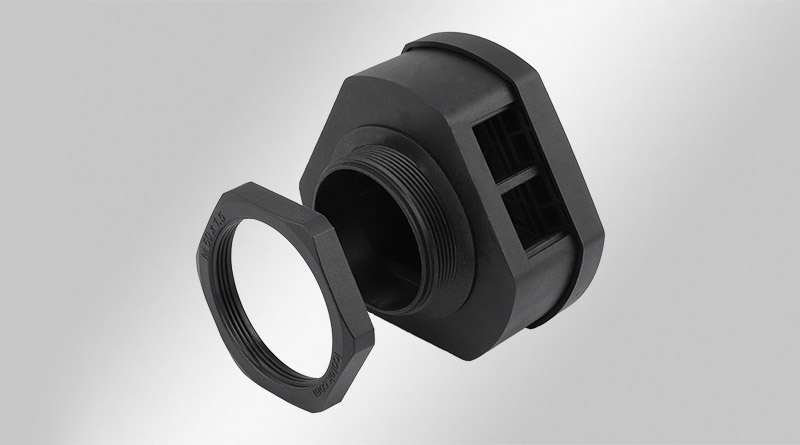

Das Verteilergehäuse passt auf metrische Standardausbrüche M32 - M75 und wird mit einer Gegenmutter befestigt, die im Lieferumfang enthalten ist.

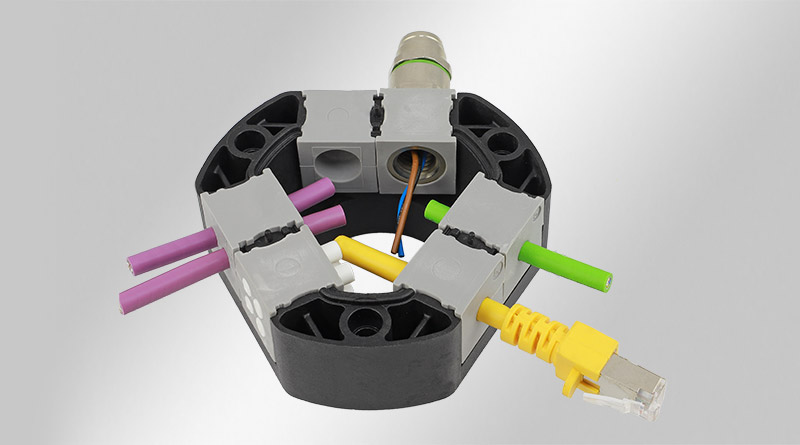

Durch den verschraubbaren Deckel und die Verwendung von geteilten Kabeltüllen sind anschließendes Nachrüsten oder Servicearbeiten problemlos möglich.
| Schutzart IP (EN 60529) | IP54 |
| Temperaturbereich | -40 C° bis 140 C° |
| Material | Polyamid |
| Montageart | Verschrauben mit Gegenmutter |
| Eigenschaften | vibrationssicher, silikonfrei, halogenfrei |
| Artikelnummer | 54300 |
| EAN | 4251269332524 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 12 |
| Max. Kabeldurchmesser | 15 mm |
| Länge | 72 mm |
| Breite | 67 mm |
| Höhe | 53 mm |
| Aufbauhöhe | 39,4 mm |
| Ausbruchgröße, metrisch | M32 |
| Ausbruchgröße, rund | 32,3 mm |
| Gewinde | M32 × 1,5 |
| Gewindelänge | 13,6 mm |
| Bestückbar mit Tüllen | 3 x KT klein |
| Artikelnummer | 54301 |
| EAN | 4251269332531 |
| Verpackungseinheit | 5 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 24 |
| Max. Kabeldurchmesser | 15 mm |
| Länge | 94,5 mm |
| Breite | 87 mm |
| Höhe | 53 mm |
| Aufbauhöhe | 39,4 mm |
| Ausbruchgröße, metrisch | M50 |
| Ausbruchgröße, rund | 50,4 mm |
| Gewinde | M50 × 1,5 |
| Gewindelänge | 13,6 mm |
| Bestückbar mit Tüllen | 6 x KT klein |
| Artikelnummer | 54302 |
| EAN | 4251269332548 |
| Verpackungseinheit | 1 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 36 |
| Max. Kabeldurchmesser | 15 mm |
| Länge | 115 mm |
| Breite | 104 mm |
| Höhe | 53 mm |
| Aufbauhöhe | 39,4 mm |
| Ausbruchgröße, metrisch | M63 |
| Ausbruchgröße, rund | 63,4 mm |
| Gewinde | M63 × 1,5 |
| Gewindelänge | 13,6 mm |
| Bestückbar mit Tüllen | 9 x KT klein |
| Artikelnummer | 54303 |
| EAN | 4251269332555 |
| Verpackungseinheit | 1 |
| Montageart | Verschrauben mit Gegenmutter |
| Für max. Anzahl Leitungen | 36 |
| Max. Kabeldurchmesser | 15 mm |
| Länge | 140 mm |
| Breite | 125 mm |
| Höhe | 53 mm |
| Aufbauhöhe | 39,4 mm |
| Ausbruchgröße, metrisch | M75 |
| Ausbruchgröße, rund | 75,5 mm |
| Gewinde | M75 × 1,5 |
| Gewindelänge | 13,6 mm |
| Bestückbar mit Tüllen | 12 x KT klein |
