KEA 24, 24 boyutlu çeşitli icotek kablo girişlerinin takılmasına yönelik bir kablo giriş adaptörüdür. Adaptör, kabloların 90° açıyla geçirilmesine olanak tanır. Kurulum yönü yatay veya dikey olabilir. Kablolar giriş ve çıkış alanlarında mekanik strese karşı korunur. Duvara montaj vida ve somunlar kullanılarak veya dişli burçlar kullanılarak gerçekleştirilir. Duvar contası siparişe dahildir.

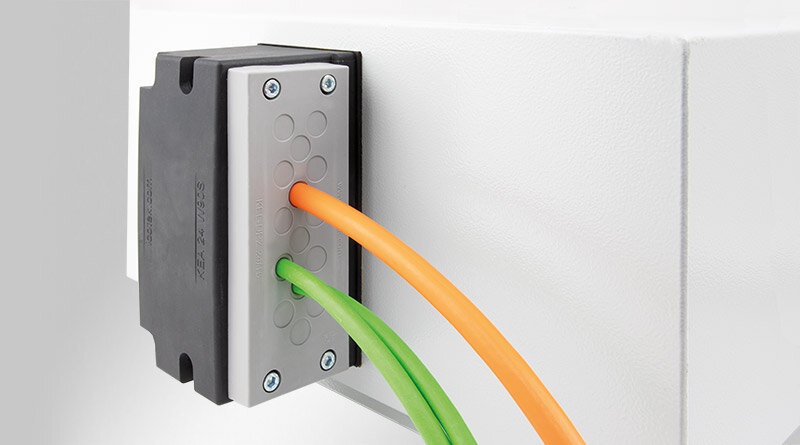

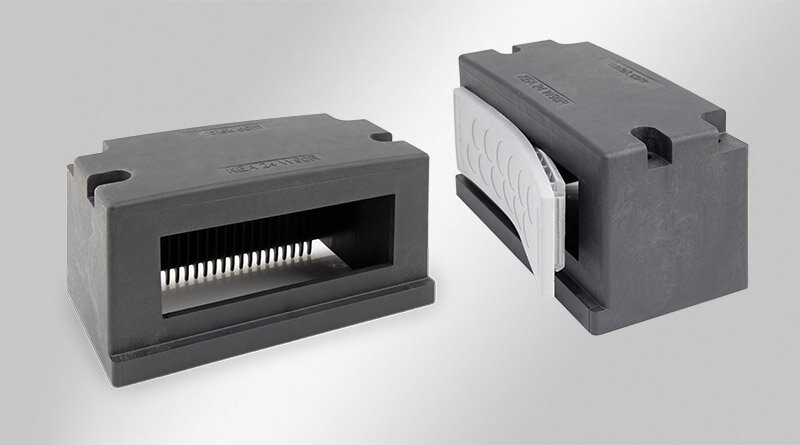

KEL-DP 24 Tip B kablo geçiş plakaları KEA 24 W90 R'ye kolaylıkla takılabilir.

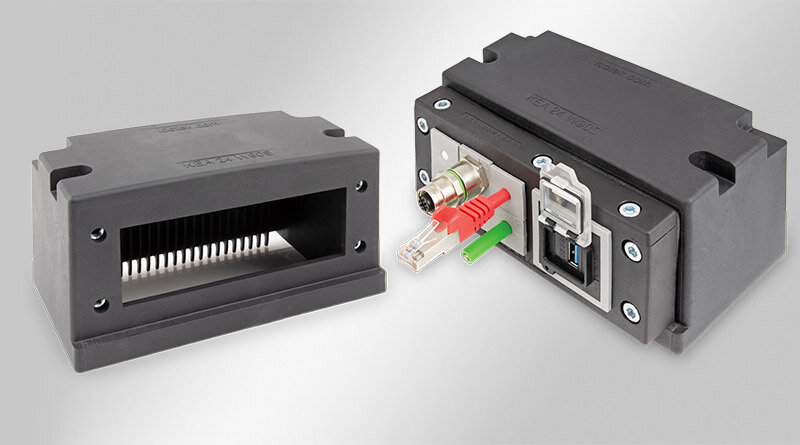

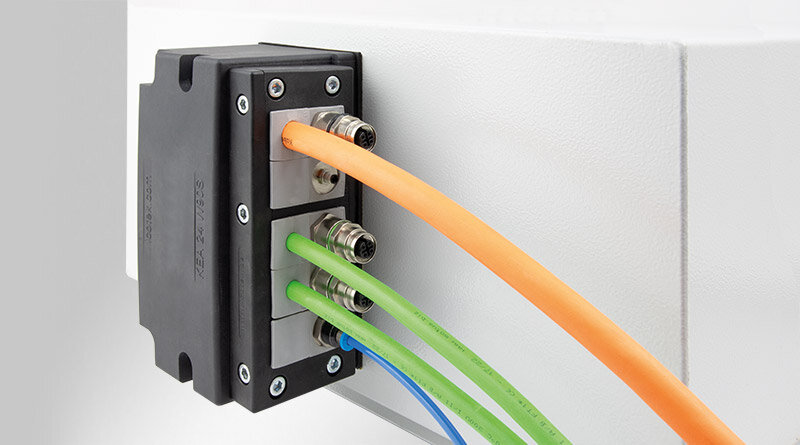

KEL 24, KEL-U 24, KEL-ER 24 kablo giriş çerçeveleri ve ayrıca KEL-DPZ 24 ve KEL-DPU 24 kablo geçiş plakaları KEA 24 W90 S'ye vidalanabilir. Bu soketli ve soketsiz kabloların geçirilmesine olanak sağlar.
Koruma sınıfı (KEA + ...):
| Koruma türü IP (EN 60529) | IP54, IP65, IP66 |
| Yangın sınıfı | UL94-V0, kendi söner |
| Isı | -40 C° - 120 C° |
| Malzeme | Poliamit |
| Montaj şekli | Civata, Geçirme |
| Özellikler | titreşime dayanıklıdır, silikonsuz, halojensiz |
| Sipariş No. | 48301 |
| EAN | 4251269334658 |
| Paket içi miktarı | 1 |
| Montaj şekli | Civata, Geçirme |
| Uzunluk | 157 mm |
| Genişlik | 75 mm |
| Yükseklik | 77 mm |
| Montaj yüksekliği | 77 mm |
| Boşaltma | 112 × 56 mm |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6 mm |
| İçin uygun: | KEL-ER 24, KEL-U 24, KEL 24, KEL-DPU 24, KEL-DPZ 24 |

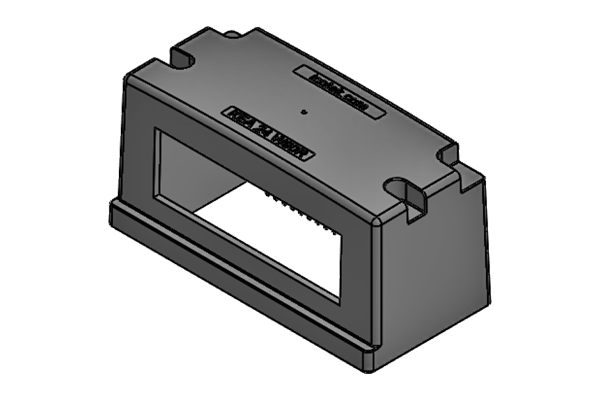

| Sipariş No. | 48300 |
| EAN | 4251269334641 |
| Paket içi miktarı | 1 |
| Montaj şekli | Civata, Geçirme |
| Uzunluk | 157 mm |
| Genişlik | 75 mm |
| Yükseklik | 77 mm |
| Montaj yüksekliği | 77 mm |
| Boşaltma | 112 × 56 mm |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6 mm |
| İçin uygun: | KEL-DP 24 B |
