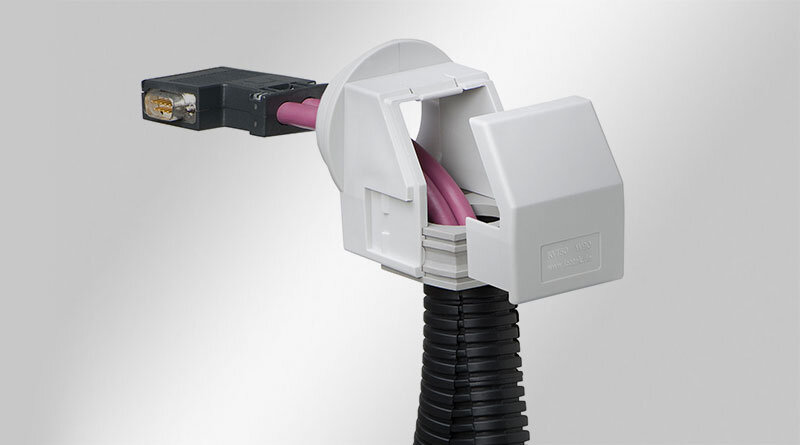

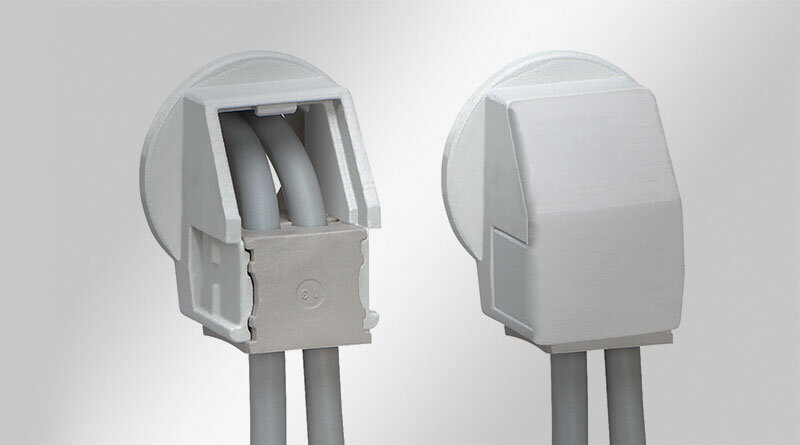

KVT-W90 modeli bir ayrılabilir kablo rakorudur, soketli kabloların ve hortumların 90° açıyla geçirilmesini sağlar.
Bu model özellikle spiral hortumları sabitlemek için kullanılır. İnsert çaplarının ince kademelerinden dolayı, kablolar ve hortumlarda harika bir uyum sağlamakta.
Modeller göre 1 ile 35 mm arası çaplardaki kablolar geçirilir. Çok amaçlı kablo insertleri kullanıldığında bir tek kablo rakorundan 16 kablo geçirmek mümkün.
Kapalı karşı somun ve bir conta teslimat içeriğine dahildir. İstenildiğinde icotek ayrılabilir somunlarda temin eder.
| Koruma türü IP (EN 60529) | IP54 |
| Yangın sınıfı | UL94-V0, kendi söner |
| Isı | -30 C° - 100 C° |
| Malzeme | Polikarbonat |
| Montaj şekli | Karşı somunlu civata |
| Özellikler | halojensiz, silikonsuz |

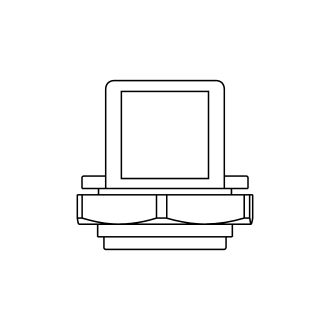

| Sipariş No. | 45404 |
| EAN | 4251269311406 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 4 |
| Maks. kablo çapı | 17 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 40 mm |
| Montaj yüksekliği | 26 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 11,5 mm |
| İnsertlerle donatım | 1 x KT küçük |
| Sipariş No. | 45406 |
| EAN | 4251269311413 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 4 |
| Maks. kablo çapı | 17 mm |
| Renk | siyah |
| Yükseklik | 40 mm |
| Montaj yüksekliği | 26 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 11,5 mm |
| İnsertlerle donatım | 1 x KT küçük |

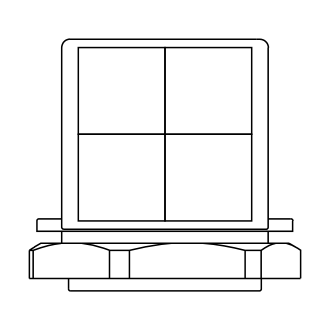

| Sipariş No. | 45424 |
| EAN | 4251269311444 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 16 |
| Maks. kablo çapı | 17 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 61 mm |
| Montaj yüksekliği | 46,5 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 11,5 mm |
| İnsertlerle donatım | 4 x KT küçük |
| Sipariş No. | 45426 |
| EAN | 4251269311451 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 16 |
| Maks. kablo çapı | 17 mm |
| Renk | siyah |
| Yükseklik | 61 mm |
| Montaj yüksekliği | 46,5 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 11,5 mm |
| İnsertlerle donatım | 4 x KT küçük |
| Sipariş No. | 45414 |
| EAN | 4251269311420 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 35 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 61 mm |
| Montaj yüksekliği | 46,5 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 11,5 mm |
| İnsertlerle donatım | 1 x KT büyük |
| Sipariş No. | 45416 |
| EAN | 4251269311437 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 35 mm |
| Renk | siyah |
| Yükseklik | 61 mm |
| Montaj yüksekliği | 46,5 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 11,5 mm |
| İnsertlerle donatım | 1 x KT büyük |
Ürünlerimizin basit ve zaman kazandıran montajına kendinizi ikna edin.
Montaj videosuna bakın!
Kablo girişleriniz için doğru ebatları ve uygun insertleri bulabilirsiniz!
M32 / M50 Kablo rakorları ve kablo geçişleri için ölçüye göre diş uzatma. Özellikle tüm kalınlıklardaki sandviç panellere uygun.
Uç kapaklarının dış çapı 150 mm ve merkez deliği 32,5 mm' d i r , 50,5 mm veya 63,5 mm diş uzatmasına uyum sağlamak için.
Kablo çapı 1-17 mm veya 13-35 mm icin kesik kablo insertler. KEL kablo giriş ve KVT kablo rakolarına uygun.
Kablo çapı 1-17 mm veya 13-35 mm icin kesik kablo insertler. KEL kablo giriş ve KVT kablo rakolarına uygun. Yüksek kimyasal dayanıklılık.
Kablo çapı 1-8 mm icin kesik kablo insertler. KEL kablo giriş ve KVT kablo rakolarına uygun.
Kablo çapı 1-8 mm icin kesik kablo insertler. KEL kablo giriş ve KVT kablo rakolarına uygun. Yüksek kimyasal dayanıklılık.

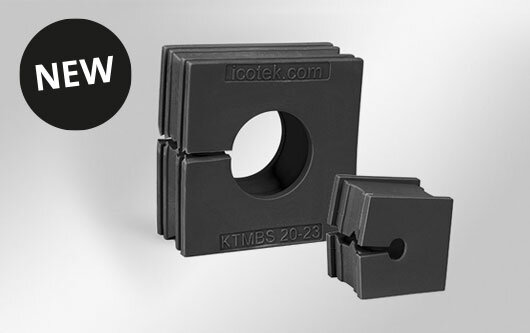

KEL kablo giriş çerçeveleri ve KVT kablo rakolarına uygun kesik kablo insertleri. KTMBS ile ilk defa 4 ile 29 mm arasındaki geniş kabloların geçişi mümkün.
KEL kablo giriş çerçeveleri ve KVT kablo rakolarına uygun kesik kablo insertleri. KTMBS ile ilk defa 4 ile 29 mm arasındaki geniş kabloların geçişi mümkün.

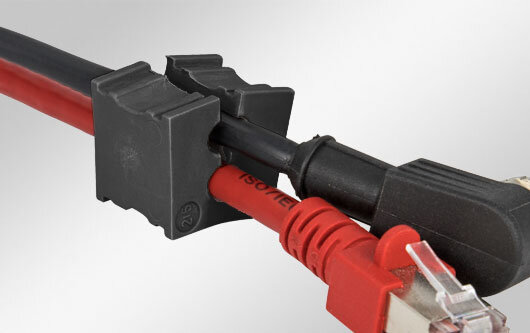

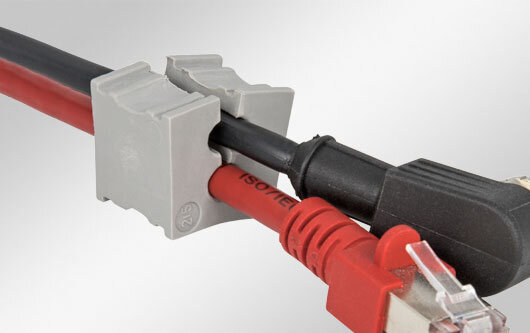

Cok amaclı kablo insertleri, özellikle kablo çaplarının önceden bilinmeyen yerlerde kullanılması için uygundur.
Cok amaclı kablo insertleri, özellikle kablo çaplarının önceden bilinmeyen yerlerde kullanılması için uygundur. Yüksek kimyasal dayanıklılık.
Kablo çapı 2.5 - 33 mm arası için çok amaclı kablo insertleri.
Farklı çaplarda cok sayıda soketsiz/fişsiz kablo icin cok zarlı kablo insertleri.
AT-K-M ve AT-M inserti KT kablo insert ebadındadır. AT-K-M / AT-M ürünleri M5, M8, M12, M16, M20 ve M25 iç diş ebatlarda temin edilir.
AT-B kör tapa büyük KT kablo insert ebatlarındadır. Özel delikler acılarak farklı konektörler takılabilir.
AT-KS-AK inserti KT kablo insert ebadındadır. Tüm Keystone sistem modülleri geçmeli olarak takılabilir.
AT-KS inserti KT kablo insert ebadındadır. Tüm Keystone sistem modülleri geçmeli olarak takılabilir.
AT-PP inserti KT kablo insert ebadındadır. Tüm PushPull sistem modülleri vidali olarak takılabilir.
AT-FL adaptör insertleri ile 19,8 x 19,8 mm (M23) konektör flanşları.
Ayrılabilir altı köşe somunlar, değişik model soketler de ve hortumlarda kullanılır.
Metrik kablo rakorlarına uygun EMC ekranlama askısı. Mevcut rakorlara alternatifdir.
Kablo rakor ve yuvarlak kablo geçişlerin boşaltmaları için yuvarlak sac deliciler. M16 - M85 ve PG 7 - PG 48.
Bu Distribution Box ile merkezden geçirilen kablolar 360° istenilen her yöne dağıtılır. Burada soketli veya soketsiz iletkenler kullanılabilir.

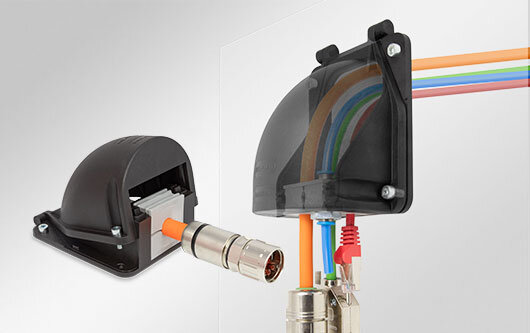

Soketli kablolar için ayrılabilir flanş kapağı. Kablo girişi, yuvaya 90° açılıdır.
