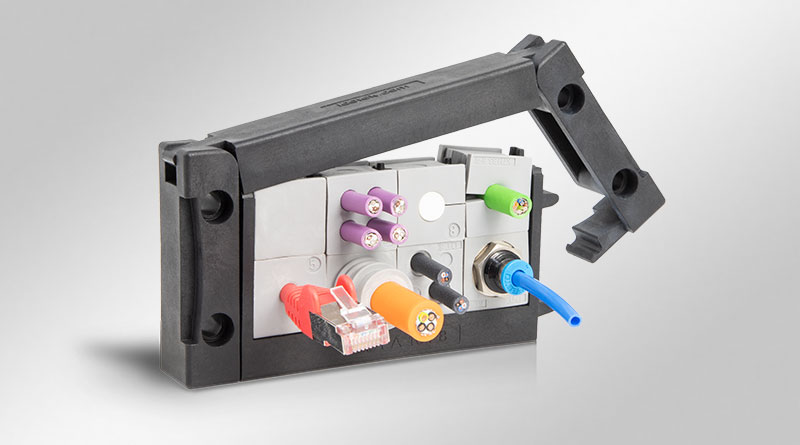

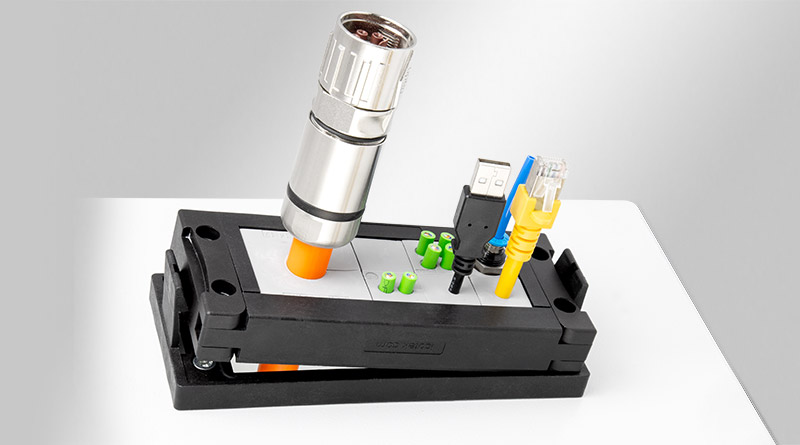

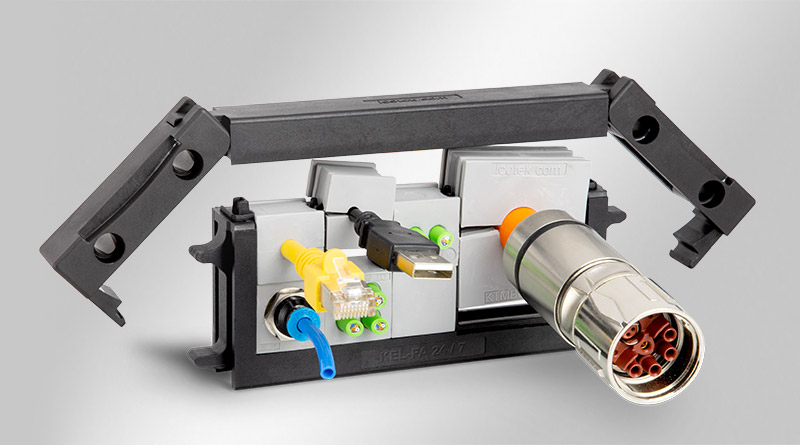

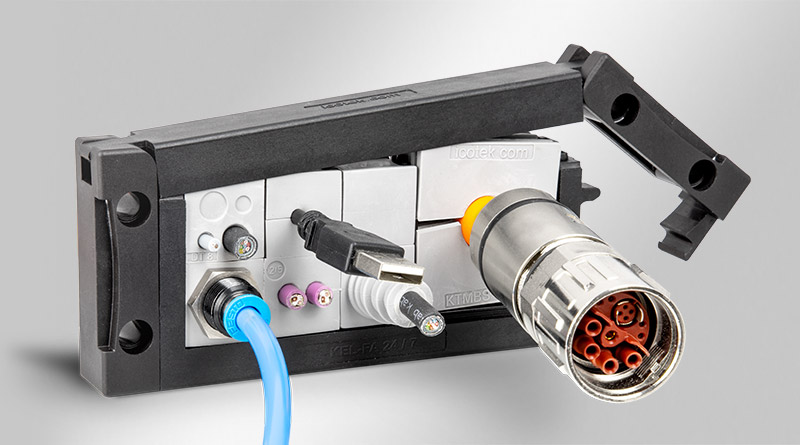

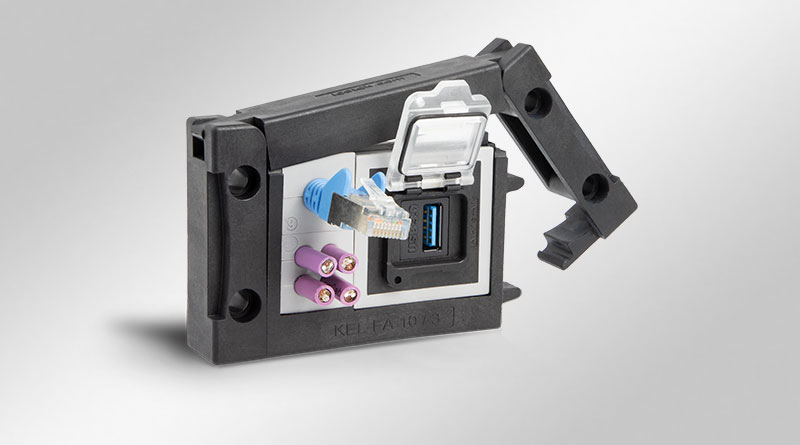

The KEL-FA range is a compact system to route and seal pre-terminated cables as well as conduits or pneumatic hoses utilising KT series grommets. After populating the entry frame with grommets and cables, the cover is put on and the two clamping levers are locked with the lower part by pressing them down. The twist-proof construction of the KEL-FA enables intuitive assembly. Routing and sealing with IP54 / UL Type 12 for cable diameters from 1 to 35 mm.

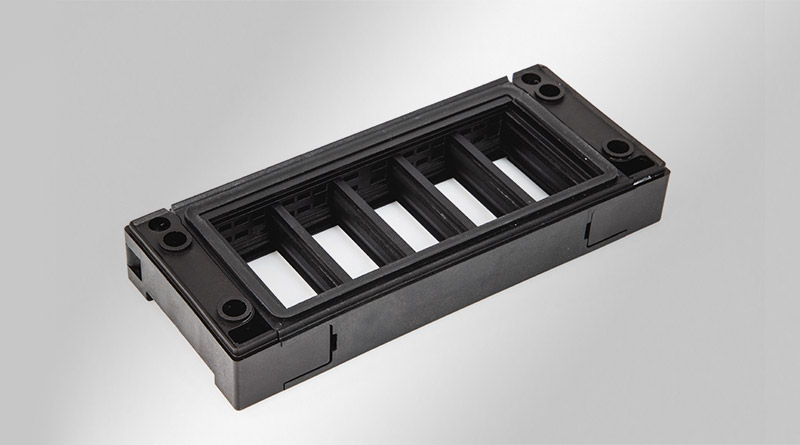

The KEL-FA frames match exactly the cut-out dimensions for 10-, 16- and 24-pin standard industrial connectors. These KEL-FA frames can either be screw mounted or simply snapped into the KEL-SNAP frame.
| IP-classificatie (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Vlam klasse | UL94-V0, zelfdovend |
| Temperatuur | -40 C° tot 140 C° |
| Materiaal | Polyamide |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Eigenschappen | UV-bestendig, zonder siliconen, anti-corrosive, halogeenvrij |
| Art.nr. | 55241 |
| EAN | 4251269324796 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 40 |
| Max. kabeldiameter | 15 mm |
| Lengte | 147 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 112 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |

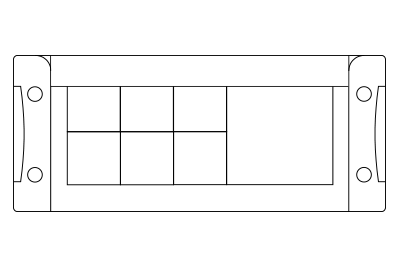

| Geschikt voor tules | 10 x KT klein |
| Art.nr. | 55247 |
| EAN | 4251269324802 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 25 |
| Max. kabeldiameter | 35 mm |
| Lengte | 147 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 112 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |
| Geschikt voor tules | 6 x KT klein, 1 x KT groot |
| Art.nr. | 55244 |
| EAN | 4251269324819 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 6 |
| Max. kabeldiameter | 35 mm |
| Lengte | 147 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 112 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |
| Geschikt voor tules | 2 x KT klein, 2 x KT groot |
| Art.nr. | 55168 |
| EAN | 4251269324826 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 32 |
| Max. kabeldiameter | 15 mm |
| Lengte | 120 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 86 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |
| Geschikt voor tules | 8 x KT klein |
| Art.nr. | 55165 |
| EAN | 4251269324833 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 17 |
| Max. kabeldiameter | 35 mm |
| Lengte | 120 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 86 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |
| Geschikt voor tules | 4 x KT klein, 1 x KT groot |
| Art.nr. | 55162 |
| EAN | 4251269324840 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 2 |
| Max. kabeldiameter | 35 mm |
| Lengte | 120 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 86 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |
| Geschikt voor tules | 2 x KT groot |
| Art.nr. | 55216 |
| EAN | 4251269324857 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 24 |
| Max. kabeldiameter | 15 mm |
| Lengte | 100 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 65 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |
| Geschikt voor tules | 6 x KT klein |
| Art.nr. | 55212 |
| EAN | 4251269324864 |
| Aantal | 10 |
| Montage type | Schroefbevestiging, Snap-in met KEL-SNAP |
| Voor aantal kabels | 9 |
| Max. kabeldiameter | 35 mm |
| Lengte | 100 mm |
| Breedte | 62 mm |
| Hoogte | 22 mm |
| Montage hoogte | 22 mm |
| Inbouwmaat | 65 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 6 mm |
| Geschikt voor tules | 2 x KT klein, 1 x KT groot |
Overtuig uzelf van de eenvoudige en tijdbesparende montage van onze producten.
Bekijk de montagevideo!
Vind altijd het juiste frame en doorvoertules voor uw kabeldoorvoer!
Inklikbare montageframes zonder gereedschap voor KEL, KEL-U en KEL-QUICK.
Deelbare doorvoertulen voor diameters van 1 tot 17 en 13 - 35 mm. Geschikt voor KEL kabelinvoerframes en KVT kabelwartels.
Deelbare doorvoertulen voor diameters van 1 tot 17 en 13 - 35 mm. Geschikt voor KEL kabelinvoerframes en KVT kabelwartels. Hoge chemische bestendigheid.
Deelbare doorvoertulen voor diameters van 1 tot 8 mm en speciale kabels. Geschikt voor KEL kabelinvoerframes en KVT kabelwartels.
Deelbare doorvoertulen voor diameters van 1 tot 8 mm en speciale kabels. Geschikt voor KEL kabelinvoerframes en KVT kabelwartels. Hoge chemische bestendigheid.
Deelbare doorvoertulen voor diameters 4 - 29 mm. Geschikt voor KEL kabelinvoerframes en KVT kabelwartels.
Deelbare doorvoertulen voor diameters 4 - 29 mm. Geschikt voor KEL kabelinvoerframes en KVT kabelwartels.
Flexibele piramidevormige doorvoertulen met multi klembereik voor verschillende kabeldiameters 3 - 26 mm. Verbeterde trekontlasting mogelijk via kabelbinders.
Flexibele piramidevormige doorvoertulen met multi klembereik voor verschillende kabeldiameters 3 - 26 mm. Verbeterde trekontlasting mogelijk via kabelbinders. Hoge chemische bestendigheid.
Flexibele doorvoertulen met multi klembereik en afpelbare membraanringen voor verschillende kabeldiameters van 4 - 28 mm.
Flexibele doorvoertulen met multi klembereik voor verschillende kabeldiameters 2,5 - 33 mm.
Doorvoertulen met meerdere membraan ingangen op basis van de KT-doorvoertules voor het geleiden van verschillende standaardkabels met verschillende diameters.
Adaptertule met binnendraad op basis van KT kabeldoorvoertules.

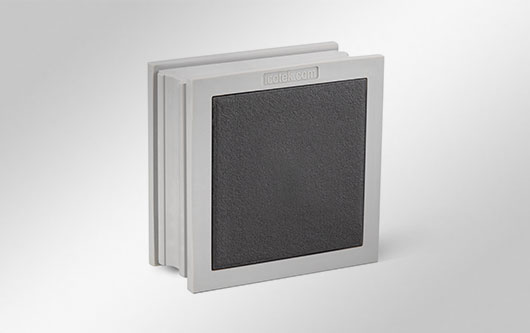

Adaptertule voor speciale oplossingen op basis van KT kabeldoorvoertules.

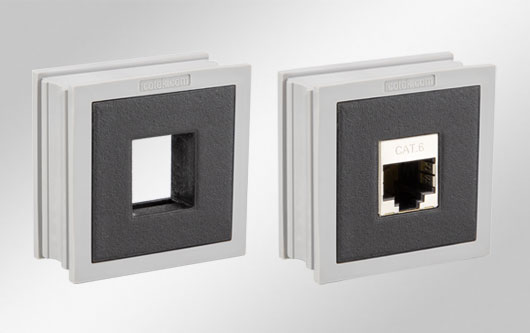

Adaptertule met afdekklep op basis van grote KT-kabeldoorvoertules voor klikmontage van Keystone-modulen.
Adaptertule op basis van grote KT-kabeldoorvoertules voor klikmontage van Keystone-modulen.

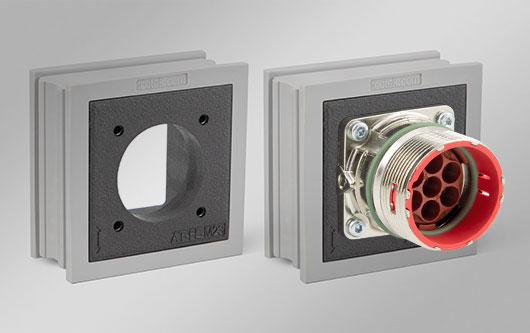

Adaptertule op basis van grote KT-kabeldoorvoeren voor vierkante flenzen met de afmetingen 19,8 x 19,8 mm (M23).
Adaptertule op basis van grote KT-kabeldoorvoeren voor PushPull-verbindingstechnologie.
EMC-kabelverzamelaar met EMC-afschermfunctie voor kabelinvoersystemen - met of zonder geïntegreerde trekontlasting.
EMC-kabelverzamelaar met EMC-afschermfunctie voor kabelinvoersystemen - met of zonder geïntegreerde trekontlasting.
Rechthoekige en vierkante ponsmatrijzen voor zware meerpolige industriële connectoren en vele icotek kabelinvoercomponenten.
Brandwerende afdichtingen voor gecertificeerde icotek BS kabelinvoercomponenten, goedgekeurd voor gebruik in spoorwegtechnologie.
Modulair wartelplaatsysteem voor montage van kabelinvoercomponenten in behuizingsbodems, daken en scheidingspanelen. Geschikt voor behuizingsvoetplaat KDR-BMP.
Wartelplaten voor montage van kabelinvoercomponenten op compacte behuizingen, klemmenkasten of busbehuizingen van Rittal en Fibox.
Kabeldoorvoer op basis van KT doorvoertulen voor standaarduitsparingen van zware industriële connectoren. Verkrijgbaar als enkele of dubbele rijversie.
Met de verdeelbox kunnen kabels (met en zonder connectoren) 360° in alle gewenste richtingen worden verdeeld.

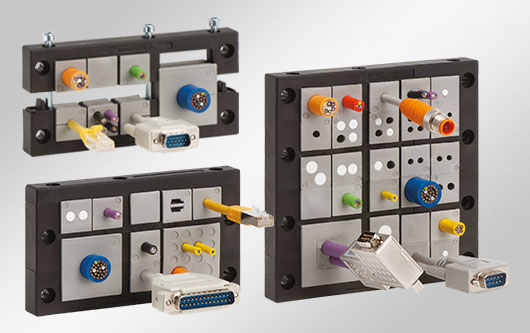

Klassiek centraal deelbaar frame voor kabelinvoer op basis van KT doorvoertulen. Geschikt voor uitsparingen van zware meerpolige connectoren. Verkrijgbaar als enkele, dubbele of meerrijige versies.

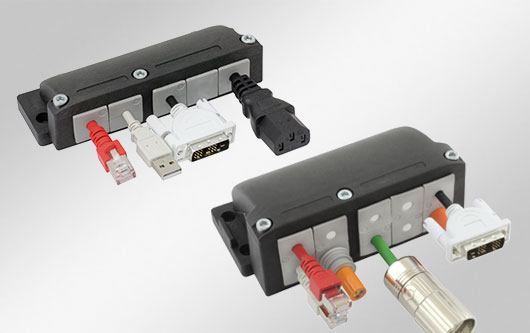

Flensbehuizing op basis van KT doorvoertulen voor het geleiden van voorgemonteerde kabels in een hoek van 90° met de behuizingswand. Verkrijgbaar als enkele of dubbele rijversie.
Geschikt voor uitsparingen van rechthoekige meerpolige connectoren.

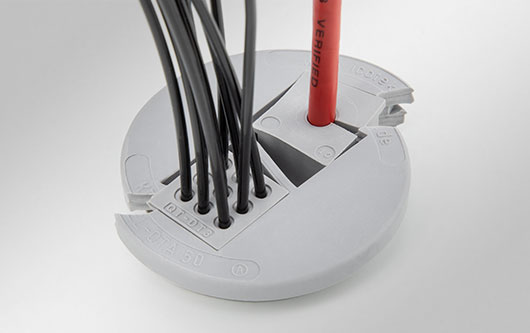

Kabelinvoerplaat van elastomeer op basis van QT doorvoertulen voor kabels met of zonder connectoren. Snap-in montage.
