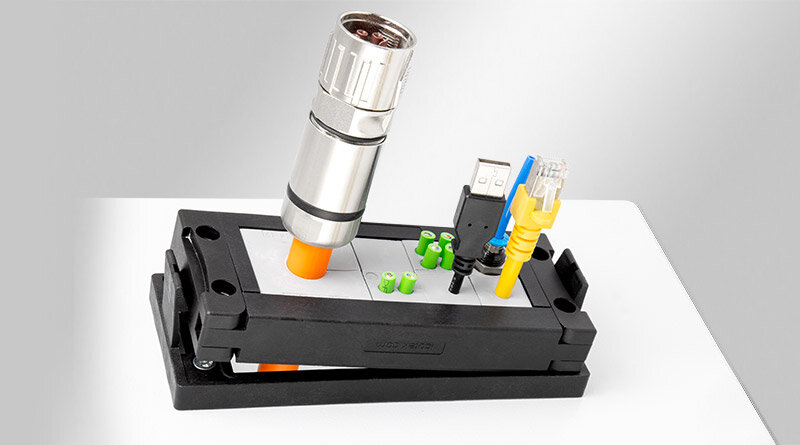

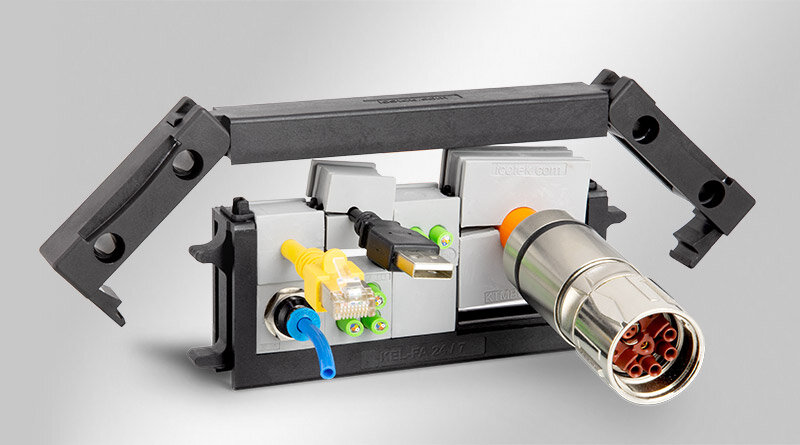

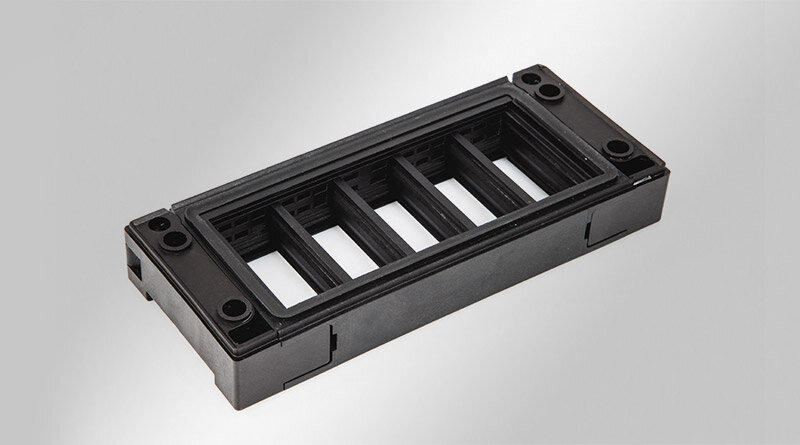

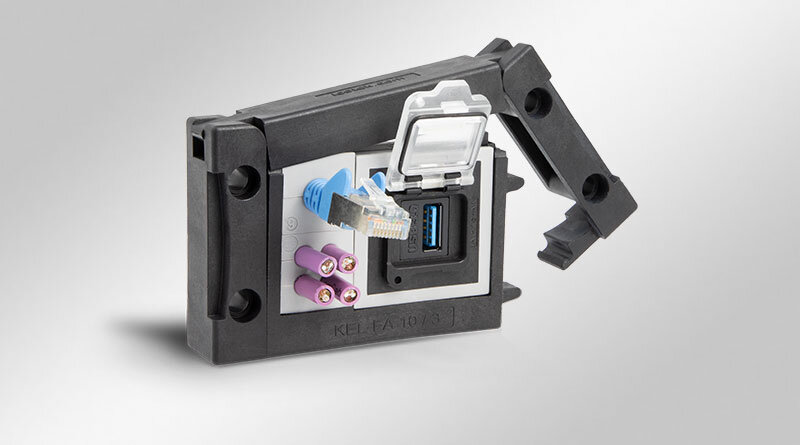

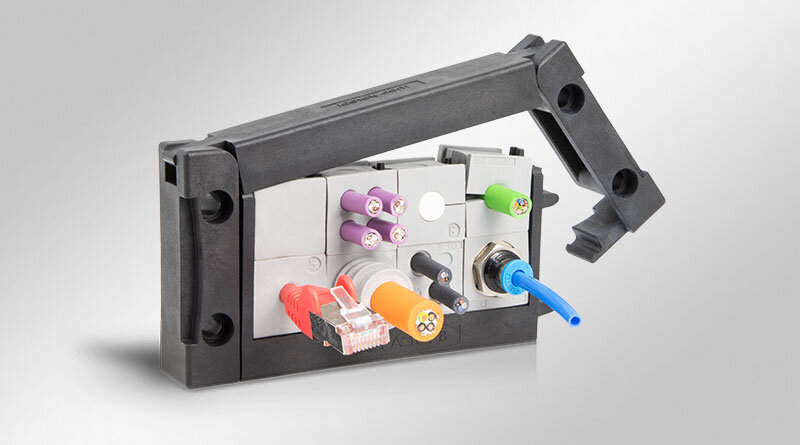

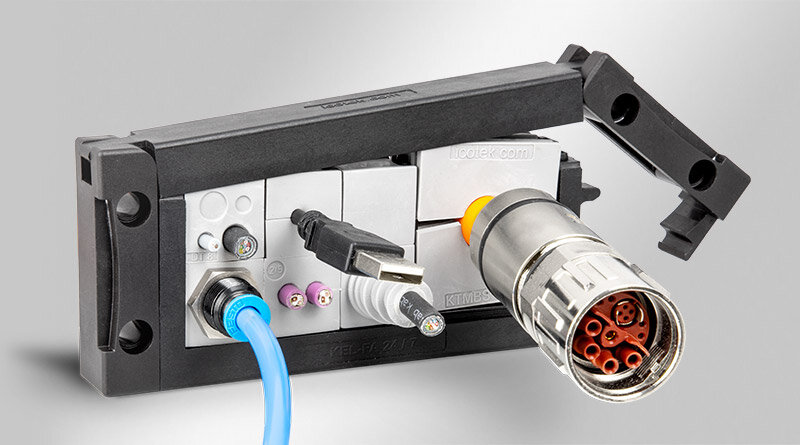

Die Baureihe KEL-FA ist ein kompaktes System zur Einführung und Abdichtung von Leitungen mit Steckern sowie von Schläuchen und Pneumatikleitungen. Es kommen die Kabeltüllen der Serie KT zum Einsatz. Nach der erfolgten Bestückung mit Leitungen wird der Abschlussdeckel aufgesetzt und die beiden Spannhebel durch Herunterdrücken mit dem Unterteil verriegelt. Die verdrehsichere Konstruktion der KEL-FA ermöglicht eine intuitive Montage. Leitungen von 1 bis 35 mm Durchmesser können eingeführt mit IP54 abgedichtet werden.
Die Kabeleinführung KEL-FA passt auf Standardausbrüche für 10-, 16- und 24-polige schwere Steckverbinder. Für die Ausbruchbreite kann aber anstatt 36 mm auch bis zu 46 mm gewählt werden. So können auch Leitungen mit grösseren konfektionierten Steckverbindern eingeführt werden.
Die Montage erfolgt entweder durch Anschrauben oder Einrasten in den KEL-SNAP Montagerahmen.
| Schutzart IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Brandklasse | UL94-V0, selbstverlöschend |
| Temperaturbereich | -40 C° bis 140 C° |
| Material | Polyamid |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Eigenschaften | UV-beständig, silikonfrei, rostfrei, halogenfrei |
| Artikelnummer | 55241 |
| EAN | 4251269324796 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 40 |
| Max. Kabeldurchmesser | 15 mm |
| Länge | 147 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 112 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 10 x KT klein |
| Artikelnummer | 55247 |
| EAN | 4251269324802 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 25 |
| Max. Kabeldurchmesser | 35 mm |
| Länge | 147 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 112 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 6 x KT klein, 1 x KT gross |
| Artikelnummer | 55244 |
| EAN | 4251269324819 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 6 |
| Max. Kabeldurchmesser | 35 mm |
| Länge | 147 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 112 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 2 x KT klein, 2 x KT gross |
| Artikelnummer | 55168 |
| EAN | 4251269324826 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 32 |
| Max. Kabeldurchmesser | 15 mm |
| Länge | 120 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 86 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 8 x KT klein |
| Artikelnummer | 55165 |
| EAN | 4251269324833 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 17 |
| Max. Kabeldurchmesser | 35 mm |
| Länge | 120 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 86 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 4 x KT klein, 1 x KT gross |
| Artikelnummer | 55162 |
| EAN | 4251269324840 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 2 |
| Max. Kabeldurchmesser | 35 mm |
| Länge | 120 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 86 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 2 x KT gross |
| Artikelnummer | 55216 |
| EAN | 4251269324857 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 24 |
| Max. Kabeldurchmesser | 15 mm |
| Länge | 100 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 65 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 6 x KT klein |
| Artikelnummer | 55212 |
| EAN | 4251269324864 |
| Verpackungseinheit | 10 |
| Montageart | Schrauben, Rasten mit KEL-SNAP |
| Für max. Anzahl Leitungen | 9 |
| Max. Kabeldurchmesser | 35 mm |
| Länge | 100 mm |
| Breite | 62 mm |
| Höhe | 22 mm |
| Aufbauhöhe | 22 mm |
| Ausbruchgrösse | 65 × 36 mm |
| Anzahl Schraublöcher | 4 |
| Durchmesser Schraublöcher | 6 mm |
| Bestückbar mit Tüllen | 2 x KT klein, 1 x KT gross |
