CONFiX™ WS-B-PA-NW 7.5
| Artikelnummer | 31570 |
| EAN | 4251269300530 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 7.5 |
| Außendurchmesser | 10 mm |
| Innendurchmesser | 6,7 mm |
lieferbar
-
Produkte
»
CONFiX™ Schlauchdurchführung
»

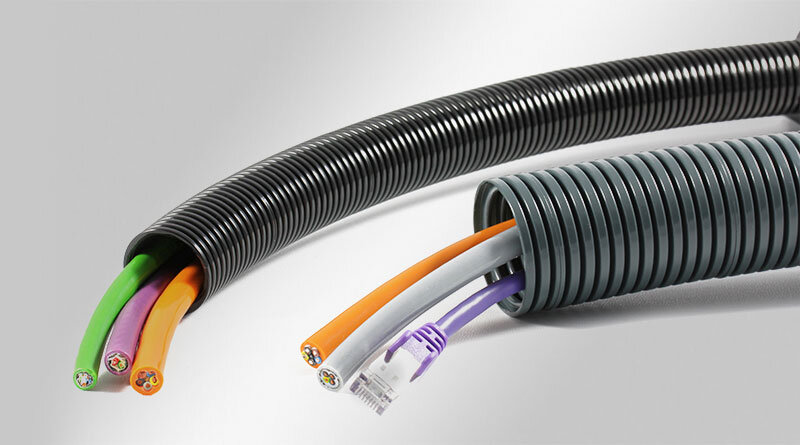

CONFiX™ WS Kabelschutzschläuche
CONFiX™ WS Kabelschutzschläuche
für Leitungen ohne Stecker
Wellschläuche zur Kabelführung werden überall dort eingesetzt, wo Leitungen vor mechanischer oder witterungsbedingter Beschädigung geschützt werden müssen.
icotek liefert parallel gewellte Schutzschläuche in den Nennweiten NW 7.5, 8.5, 10, 13, 17, 23, 29, 37, und 50. Wellschläuche ab NW 13 können mit den CONFiX™ FWS Flanschwinkeln montiert werden.
Die Schläuche sind in drei verschiedenen Versionen erhältlich:
- CONFiX™ WS-PA: Polyamidschlauch für hohe mechanische Belastungen (z.B. im Motorraum, Karosserie, Baumaschinen, Schiffsbau, Schienenverkehrstechnik, Schaltschränke).
→ Ideal für die Verlegung am Boden - CONFiX™ WS-PAL (light): Polyamidschlauch für hohe mechanische Belastungen
→ Ideal für die schwebende Verlegung - CONFiX™ WS-PP: Polypropylenschlauch zur Anwendung im Motorraum, Karosserie und für statische Verlegung an Maschinen / Anlagen.
→ preisgünstig, Brandklasse UL94-V2, temperaturbeständig, chemikalienbeständig
Hinweis: VE = Ringlänge (m)
Technische Daten
| Brandklasse | UL94-HB |
| Temperaturbereich | -40 C° bis 120 C° |
| Material | Polyamid Polypropylen |
| Eigenschaften | UV-beständig, Hohe Beständigkeit gegen Säuren/Laugen, halogenfrei |
Vorteile
- CONFiX™ WS-PA: Ideal für die Verlegung am Boden
- CONFiX™ WS-PA(L): Geeignet für hohe mechanische Belastungen
- CONFiX™ WS-PAL: Ideal für die schwebende Verlegung
- CONFiX™ WS-PP: Hohe Brandklasse UL94-V2
- CONFiX™ WS-PP: Temperatur- und chemikalienbeständig
Produktvarianten & Größen

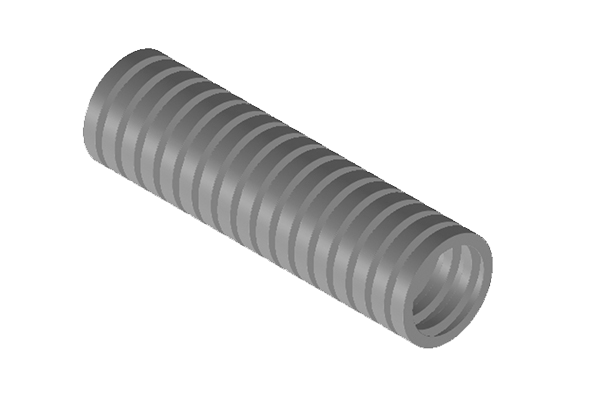

CONFiX™ WS-G-PA-NW 7.5
| Artikelnummer | 31550 |
| EAN | 4251269300448 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 7.5 |
| Außendurchmesser | 10 mm |
| Innendurchmesser | 6,7 mm |
lieferbar
CONFiX™ WS-B-PA-NW 8.5
| Artikelnummer | 31572 |
| EAN | 4251269300547 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 8.5 |
| Außendurchmesser | 11,4 mm |
| Innendurchmesser | 8,4 mm |
lieferbar
CONFiX™ WS-G-PA-NW 8.5
| Artikelnummer | 31552 |
| EAN | 4251269300455 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 8.5 |
| Außendurchmesser | 11,4 mm |
| Innendurchmesser | 8,4 mm |
lieferbar
CONFiX™ WS-B-PA-NW 10
| Artikelnummer | 31574 |
| EAN | 4251269300554 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 10 |
| Außendurchmesser | 13 mm |
| Innendurchmesser | 9,9 mm |
| Passend für CONFiX™ SH | 31300 |
lieferbar
CONFiX™ WS-G-PA-NW 10
| Artikelnummer | 31554 |
| EAN | 4251269300462 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 10 |
| Außendurchmesser | 13 mm |
| Innendurchmesser | 9,9 mm |
| Passend für CONFiX™ SH | 31300 |
lieferbar
CONFiX™ WS-B-PA-NW 13
| Artikelnummer | 31576 |
| EAN | 4251269300561 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 13 |
| Außendurchmesser | 15,8 mm |
| Innendurchmesser | 12,7 mm |
| Passend für CONFiX™ FWS | 31410 |
lieferbar
CONFiX™ WS-G-PA-NW 13
| Artikelnummer | 31556 |
| EAN | 4251269300479 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 13 |
| Außendurchmesser | 15,8 mm |
| Innendurchmesser | 12,7 mm |
| Passend für CONFiX™ FWS | 31411 |
lieferbar
CONFiX™ WS-B-PA-NW 17
| Artikelnummer | 31578 |
| EAN | 4251269300578 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 17 |
| Außendurchmesser | 21,2 mm |
| Innendurchmesser | 16,6 mm |
| Passend für CONFiX™ FWS | 31413 |
| Passend für CONFiX™ SH | 31315 (NW 16) |
lieferbar
CONFiX™ WS-G-PA-NW 17
| Artikelnummer | 31558 |
| EAN | 4251269300486 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 17 |
| Außendurchmesser | 21,2 mm |
| Innendurchmesser | 16,6 mm |
| Passend für CONFiX™ FWS | 31414 |
| Passend für CONFiX™ SH | 31315 (NW 16) |
lieferbar
CONFiX™ WS-B-PA-NW 23
| Artikelnummer | 31580 |
| EAN | 4251269300585 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 23 |
| Außendurchmesser | 28,3 mm |
| Innendurchmesser | 23,2 mm |
| Passend für CONFiX™ FWS | 31416 |
lieferbar
CONFiX™ WS-G-PA-NW 23
| Artikelnummer | 31560 |
| EAN | 4251269300493 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 23 |
| Außendurchmesser | 28,3 mm |
| Innendurchmesser | 23,2 mm |
| Passend für CONFiX™ FWS | 31417 |
lieferbar
CONFiX™ WS-B-PA-NW 29
| Artikelnummer | 31582 |
| EAN | 4251269300592 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 29 |
| Außendurchmesser | 34,5 mm |
| Innendurchmesser | 29 mm |
| Passend für CONFiX™ FWS | 31419 |
| Passend für CONFiX™ SH | 31335 |
lieferbar
CONFiX™ WS-G-PA-NW 29
| Artikelnummer | 31562 |
| EAN | 4251269300509 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 29 |
| Außendurchmesser | 34,5 mm |
| Innendurchmesser | 29 mm |
| Passend für CONFiX™ FWS | 31420 |
| Passend für CONFiX™ SH | 31335 |
lieferbar
CONFiX™ WS-B-PA-NW 37
| Artikelnummer | 31584 |
| EAN | 4251269300608 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 37 |
| Außendurchmesser | 42,4 mm |
| Innendurchmesser | 36 mm |
| Passend für CONFiX™ FWS | 31422 |
| Passend für CONFiX™ SH | 31340 |
lieferbar
CONFiX™ WS-G-PA-NW 37
| Artikelnummer | 31564 |
| EAN | 4251269300516 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 37 |
| Außendurchmesser | 42,4 mm |
| Innendurchmesser | 36 mm |
| Passend für CONFiX™ FWS | 31423 |
| Passend für CONFiX™ SH | 31340 |
lieferbar
CONFiX™ WS-B-PA-NW 50
| Artikelnummer | 31586 |
| EAN | 4251269300615 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 50 |
| Außendurchmesser | 54,5 mm |
| Innendurchmesser | 47,7 mm |
| Passend für CONFiX™ FWS | 31425 |
| Passend für CONFiX™ SH | 31350 (NW 45) |
lieferbar
CONFiX™ WS-G-PA-NW 50
| Artikelnummer | 31566 |
| EAN | 4251269300523 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | grau (RAL 7011) |
| Nennweite | NW 50 |
| Außendurchmesser | 54,5 mm |
| Innendurchmesser | 47,7 mm |
| Passend für CONFiX™ FWS | 31426 |
| Passend für CONFiX™ SH | 31350 (NW 45) |
lieferbar

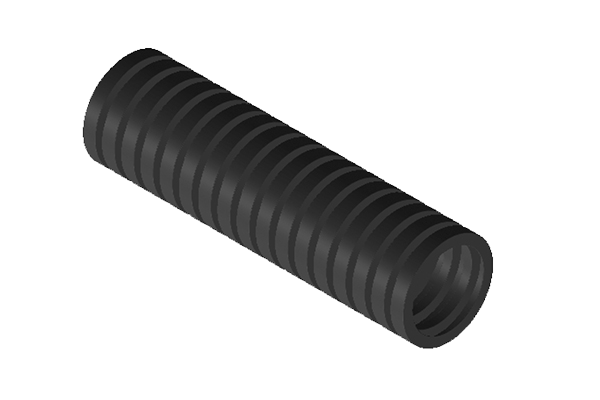

CONFiX™ WS-B-PAL-NW 7.5
| Artikelnummer | 31590 |
| EAN | 4251269300622 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 7.5 |
| Außendurchmesser | 10 mm |
| Innendurchmesser | 6,7 mm |
lieferbar
CONFiX™ WS-B-PAL-NW 8.5
| Artikelnummer | 31592 |
| EAN | 4251269300639 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 8.5 |
| Außendurchmesser | 11,4 mm |
| Innendurchmesser | 8,4 mm |
lieferbar
CONFiX™ WS-B-PAL-NW 10
| Artikelnummer | 31594 |
| EAN | 4251269300646 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 10 |
| Außendurchmesser | 13 mm |
| Innendurchmesser | 9,9 mm |
| Passend für CONFiX™ SH | 31300 |
lieferbar
CONFiX™ WS-B-PAL-NW 13
| Artikelnummer | 31596 |
| EAN | 4251269300653 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 13 |
| Außendurchmesser | 15,8 mm |
| Innendurchmesser | 12,7 mm |
| Passend für CONFiX™ FWS | 31410 |
lieferbar
CONFiX™ WS-B-PAL-NW 17
| Artikelnummer | 31598 |
| EAN | 4251269300660 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 17 |
| Außendurchmesser | 21,2 mm |
| Innendurchmesser | 16,6 mm |
| Passend für CONFiX™ FWS | 31413 |
| Passend für CONFiX™ SH | 31315 (NW 16) |
lieferbar
CONFiX™ WS-B-PAL-NW 23
| Artikelnummer | 31600 |
| EAN | 4251269300677 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 23 |
| Außendurchmesser | 28,3 mm |
| Innendurchmesser | 23,2 mm |
| Passend für CONFiX™ FWS | 31416 |
lieferbar
CONFiX™ WS-B-PAL-NW 29
| Artikelnummer | 31602 |
| EAN | 4251269300684 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 29 |
| Außendurchmesser | 34,5 mm |
| Innendurchmesser | 29 mm |
| Passend für CONFiX™ FWS | 31419 |
| Passend für CONFiX™ SH | 31335 |
lieferbar
CONFiX™ WS-B-PAL-NW 37
| Artikelnummer | 31604 |
| EAN | 4251269300691 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 37 |
| Außendurchmesser | 42,4 mm |
| Innendurchmesser | 36 mm |
| Passend für CONFiX™ FWS | 31422 |
| Passend für CONFiX™ SH | 31340 |
lieferbar
CONFiX™ WS-B-PAL-NW 50
| Artikelnummer | 31606 |
| EAN | 4251269300707 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 50 |
| Außendurchmesser | 54,4 mm |
| Innendurchmesser | 47,7 mm |
| Passend für CONFiX™ FWS | 31425 |
| Passend für CONFiX™ SH | 31350 (NW 45) |
lieferbar
CONFiX™ WS-B-PP-NW 7.5
| Artikelnummer | 31610 |
| EAN | 4251269300714 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 7.5 |
| Außendurchmesser | 10 mm |
| Innendurchmesser | 7,1 mm |
lieferbar
CONFiX™ WS-B-PP-NW 8.5
| Artikelnummer | 31612 |
| EAN | 4251269300721 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 8.5 |
| Außendurchmesser | 11,4 mm |
| Innendurchmesser | 8,4 mm |
lieferbar
CONFiX™ WS-B-PP-NW 10
| Artikelnummer | 31614 |
| EAN | 4251269300738 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 10 |
| Außendurchmesser | 13 mm |
| Innendurchmesser | 9,9 mm |
| Passend für CONFiX™ SH | 31300 |
lieferbar
CONFiX™ WS-B-PP-NW 13
| Artikelnummer | 31616 |
| EAN | 4251269300745 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 13 |
| Außendurchmesser | 15,8 mm |
| Innendurchmesser | 12,7 mm |
| Passend für CONFiX™ FWS | 31410 |
lieferbar
CONFiX™ WS-B-PP-NW 17
| Artikelnummer | 31618 |
| EAN | 4251269300752 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 17 |
| Außendurchmesser | 21,2 mm |
| Innendurchmesser | 16,6 mm |
| Passend für CONFiX™ FWS | 31413 |
| Passend für CONFiX™ SH | 31315 (NW 16) |
lieferbar
CONFiX™ WS-B-PP-NW 23
| Artikelnummer | 31620 |
| EAN | 4251269300769 |
| Verpackungseinheit | 1 |
| Länge | 50 000 mm |
| Farbe | schwarz |
| Nennweite | NW 23 |
| Außendurchmesser | 28,3 mm |
| Innendurchmesser | 23,2 mm |
| Passend für CONFiX™ FWS | 31416 |
lieferbar
CONFiX™ WS-B-PP-NW 29
| Artikelnummer | 31622 |
| EAN | 4251269300776 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 29 |
| Außendurchmesser | 34,5 mm |
| Innendurchmesser | 29 mm |
| Passend für CONFiX™ FWS | 31419 |
| Passend für CONFiX™ SH | 31335 |
lieferbar
CONFiX™ WS-B-PP-NW 37
| Artikelnummer | 31624 |
| EAN | 4251269300783 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 37 |
| Außendurchmesser | 42,4 mm |
| Innendurchmesser | 36 mm |
| Passend für CONFiX™ FWS | 31422 |
| Passend für CONFiX™ SH | 31340 |
lieferbar
CONFiX™ WS-B-PP-NW 50
| Artikelnummer | 31626 |
| EAN | 4251269300790 |
| Verpackungseinheit | 1 |
| Länge | 25 000 mm |
| Farbe | schwarz |
| Nennweite | NW 50 |
| Außendurchmesser | 54,5 mm |
| Innendurchmesser | 47,7 mm |
| Passend für CONFiX™ FWS | 31425 |
| Passend für CONFiX™ SH | 31350 (NW 45) |
lieferbar
Nichts Passendes gefunden?
zum ProductFinderMontagevideo
Überzeugen Sie sich von der einfachen und
zeitsparenden Montage unserer Produkte.
Schauen Sie sich das Montagevideo an!
Passend für:
CONFiX™ FWS
Flanschwinkel für Kabelschutzschläuche, IP54
Flanschwinkel für die Einführung von parallel gewellten Schutzschläuchen. Für Schlauchverschraubungen und für direkte Schlauchaufnahme.
Diese Produkte könnten Sie auch interessieren

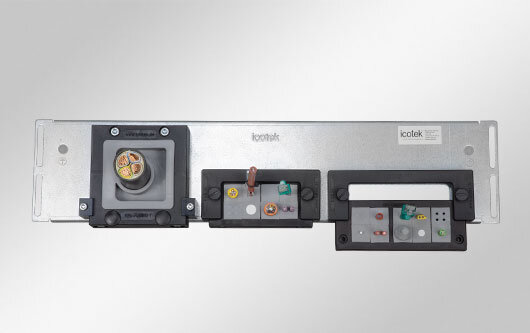

KDR-ESR
Schaltschrank-Bodenblech mit Einschubrahmen, IP54
Schaltschrank-Bodenblech mit Einschubrahmen zur werkzeuglosen Montage von KEL-U / KEL-QUICK / KEL-JUMBO Kabeleinführungsleisten.

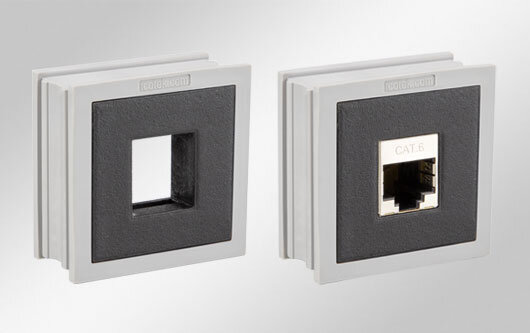

AT-KS
Adaptertüllen für KEL, für Keystone-Module
Adaptertülle auf Basis der KT Kabeltülle zur Integration aller gängigen Keystone-Module.
KEL-DPU-BS
Kabeldurchführung mit Zugentlastung, IP66/IP68 / UL Type 12/4X*
Robuste Kabeldurchführung mit IFPS Brandschutzmatte. Schutzart IP66 / IP68.

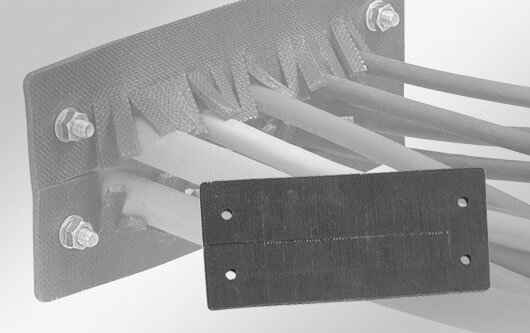

IFPS
Brandschutzmatten, lose
Brandschutzmatten für zertifizierte icotek BS Kabeleinführungsleisten und Kabeldurchführungsplatten, zugelassen im Bereich Schienenverkehrstechnik.
Schirmklammern für Schraubmontage
EMV Schirmklammern für Schraubmontage
EMV Federklammern für Direktmontage mittels Schrauben, z.B. auf Blechkonstruktionen.

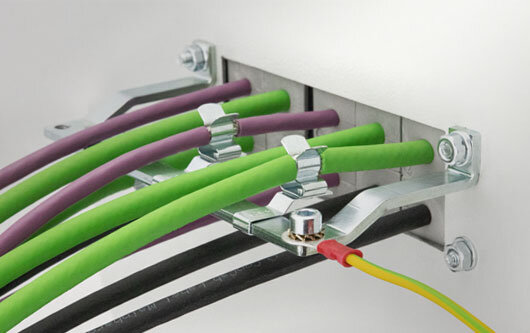

EMV Kabelabfangleisten (Bügelversion)
EMV Kabelabfangleisten für Kabeldurchführungen (Bügelversion)
Kabelabfangleisten mit EMV Abschirmung für Kabeleinführungssysteme. Passend für Schirmklammern der PFS Reihe.
