EMV Abschirmung

Schirmklammern & Schirmklemmen - flexible Federklammern & Federklemmen für Kabelschirme



In der industriellen Prozesstechnik wird für MSR-Einrichtungen eine immer höhere Sicherheit gegen Störungen gefordert. Einer effizienten EMV Abschirmung und Schirmerdung der Leitungen kommt hierbei eine große Bedeutung zu. Die flexiblen Federklemmen von icotek dienen als EMV Schirmklammern und zeichnen sich durch eine ausgezeichnete Ableitung von hochfrequenten Störungen und eine effiziente EMV Abschirmung für Leitungen von 1.5 bis 75 mm Durchmesser aus. Mehr erfahren »

Kostenloses Musterpaket bestellen

icotek EMV-Lösungen im Überblick

Teilbare EMV-Kabeleinführungen, IP55

Die teilbaren EMV-Kabeleinführungen bieten sowohl bei schirmgebundenen als auch bei feldgebundenen Störungen eine effektive Möglichkeit zur Ableitung.

» Teilbare EMV-Kabeleinführungen

EMV Reihenfüße mit Schirmklammern für Schraubmontage

EMV Reihenfüße mit Schirmklammern für bis zu 12 Leitungen. Direktmontage mittels Schrauben, z.B. auf Blechkonstruktionen.

» Reihenfüße für Schraubmontage

EMV Reihenfüße mit Schirmklammern für Hutschiene

EMV Reihenfüße mit Schirmklammern für bis zu 12 Leitungen. Rastmontage auf 35 mm Hutschiene.

» Reihenfüße für Hutschiene

EMV Reihenfüße mit Schirmklammern für 30 mm C-Schiene

EMV Reihenfüße mit Schirmklammern für bis zu 12 Leitungen. Schraubmontage auf 30 mm C-Schiene.

» Reihenfüße für C-Schiene

EMV Schirmklemmen mit Druckfeder, diverse Montagearten

EMV Schirmklemmen mit Druckfeder für Schraubmontage, Hutschiene, C-Schiene oder Sammelschiene

» Schirmklemmen mit Druckfeder

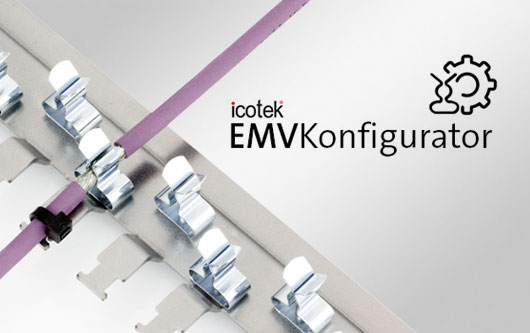

EMV Reihenfüße jetzt individuell mit Schirmklammern bestücken!

Konfigurieren Sie blitzschnell Ihren individuellen EMV Reihenfuß mit Schirmklammern.

EMV Konfigurator

Servicekoffer mit Schirmklammern

Sortiment an SKL / MSKL Schirmklammern. Hilfreich bei Service - und Wartungsarbeiten.

» EMV ServiceBox

EMV Kabelabfangleisten für Kabeldurchführungen (Bügelversion)

Kabelabfangleisten mit EMV Abschirmung für Kabeleinführungssysteme. Passend für Schirmklammern der PFS Reihe.

» EMV Kabelabfangleisten (Bügelversion)

EMV Kabelabfangleisten für Kabeldurchführungen

Kabelabfangleisten mit EMV Abschirmung für Kabeleinführungssysteme. Mit integrierter Zugentlastung.

» EMV Kabelabfangleisten

Masse- und Erdungsbänder

Massebänder und Flachbänder, gefertigt aus hochflexiblen Flachlitzen mit aufgepressten Kontakthülsen. Lieferbar in verschiedenen Längen und Querschnitten.



» Masse- und Erdungsbänder


Info-Guide – Alles Wichtige zum Thema EMV Abschirmung!

In industriellen Umgebungen wird eine immer höhere Sicherheit gegen elektromagnetische Störungen gefordert, die sogenannte elektromagnetische Verträglichkeit (EMV).

Doch was bedeutet das?

Dieses Video erklärt anschaulich, warum EMV so wichtig ist.

Jetzt anschauen!

Die Schirmklammern (Grafik A) verfügen über eine großflächige Kontaktierung und eine im Vergleich mit herkömmlichen Federklemmen (Grafik B) um 50% größere Kontaktfläche. Durch den ständigen Federdruck auf den Kabelschirm ist eine konstante und auch bei Vibrationen sichere Kontaktierung gewährleistet. Die Schirmklammern sind wartungsfrei.

Verschiedene Montagearten, beispielsweise auf » Hutschienen, » Sammelschienen oder durch » Schraubmontage machen die icotek Schirmklammern für viele Anwendungen einsetzbar. Die SKL / MSKL Schirmklammern sind auf Trägerfüße montiert, in die je nach Ausführung Laschen zur Zugentlastung integriert sind. Somit können EMV Abschirmung und Zugentlastung richtlinienkonform getrennt  in einem Bauteil erfolgen.

Müssen auf engstem Raum sehr viele Leitungen abgefangen werden, bietet icotek mit den » EMV Reihenfüßen RLF und RLFZ effiziente Lösungen an.

Die Schirmklammern von icotek können abseits von EMV-Anwendungen auch als Werkzeugklammern (Halterung für Werkzeuge) oder zur Schlauch- und Kabelführung verwendet werden.

Mithilfe des » icotek EMV-Konfigurators können Sie als Kunde eine auf Ihre Anwendung bezogene Bestückung konfigurieren. Wir fertigen und bestücken Ihren individuellen Reihenfuß.

Alternativ zu den SKL Schirmklammern bieten wir auch klassische Schirmklemmen mit einer großen Vielfalt an Baugrößen und Montagemöglichkeiten an.

» Kabelabfangleisten, » EMV-Bügel für Kabelverschraubungen sowie » Massebänder und Erdungsbänder in verschiedenen Längen und Querschnitten runden das Produktprogramm zur EMV Abschirmung ab.

Hinweis: Schirmklammern und Federklemmen sind als Komponenten nach den Anforderungen der Richtlinie und den Normen für elektrische Betriebsmittel in explosionsgefährdeten Bereichen (ATEX) nicht zertifizierungsfähig. Somit ist der Einsatz von Schirmanschlüssen im Ex-Bereich auch ohne Zulassung möglich.
