Teilbare Kabeleinführung mit Han 3A / Han 4A Anschluss / IP65 / UL Type 12
Das modulare Interface-System (MIS) ist eine teilbare Kabeleinführung für Leitungen mit und ohne Stecker in Kombination mit Industriesteckverbindern 3A oder 4A.
» MIS-
Produkte»Teilbare Kabeleinführung für Leitungen mit Stecker
Kabeleinführung für Leitungen mit Stecker
Teilbar und mit bis zu IP66
Mit der patentierten teilbaren Kabeleinführung von icotek lassen sich eine große Anzahl an Leitungen mit vormontierten Steckern (bis 65 mm Kabeldurchmesser) oder ohne Stecker (bis 75 mm Kabeldurchmesser) sehr schnell und sicher in Gehäuse oder Schaltschränke sowie Maschinen einführen, mit bis zu IP66 (zertifiziert nach DIN EN 60529) und UL Type 4X* (zertifiziert nach UL 50E) abdichten und gleichzeitig gegen Zug entlasten (nach DIN EN 62444). Besonders praktisch ist eine solche Kabeleinführung zum Beispiel im Wartungsfall oder bei Nachrüstungen. Mehr erfahren »
Kostenloses Musterpaket bestellenicotek Kabeleinführungen im Überblick
Produkte filtern:
Teilbare Kabeleinführung, IP66 / UL Type 12/4X*
Teilbare Kabeleinführung für das KT-Tüllensystem mit zertifizierter Schutzart IP66, für Standardausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.
» KEL-ER | KEL-ER-E
Teilbare Kabeleinführung, IP54 / UL Type 12
Teilbare Kabeleinführung für das KT-Tüllensystem mit zertifizierter Schutzart IP54, für Standardausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.
» KEL-U | KEL-E
90° Kabeleinführungsadapter, bis IP66
KEA ist ein multifunktionaler Adapter für verschiedene Kabeleinführungssysteme. Durch den Adapter werden Leitungen im 90° Winkel eingeführt und mit bis zu IP66 abgedichtet.
» KEA
Teilbare Kabeleinführung, werkzeuglose Montage, IP54 / UL Type 12
Teilbare IP54 Kabeleinführung für das KT-Tüllensystem zur werkzeuglosen Montage. Passend auf Ausbrüche schwerer Steckverbinder.
» KEL-FA
Mittig teilbare Kabeleinführung, IP54 / UL Type 12
Mittig teilbare Kabeleinführung für das KT-Tüllensystem mit zertifizierter Schutzart IP54, für Standardausbrüche schwerer Steckverbinder. Auch in mehrreihig erweiterten Varianten.
» KEL
Teilbarer 90° Flanschwinkel, IP65
Teilbarer Flanschwinkel für das KT-Tüllensystem mit zertifizierter Schutzart IP65 zur 90° Kabeleinführung bis Leitungsdurchmesser 35 mm und großem Biegeradius (r max. = 150 mm).
» KEL-FW
360° Kabeleinführung, teilbar, M32-M75, IP54
Mit dem Verteilergehäuse "Distribution Box" lassen sich zentral eingeführte Leitungen mit und ohne Stecker um 360° in alle gewünschten Richtungen verteilen.
» DB Verteilergehäuse
Teilbares 90° Flanschgehäuse, IP65
Teilbares Flanschgehäuse für das KT-Tüllensystem mit zertifizierter Schutzart IP65, zur Kabeleinführung im 90°-Winkel zum Gehäuse. Ein- oder zweireihige Bauweise.
» KEL-FG-ER | KEL-FG-ER-E
Teilbares 90° Flanschgehäuse, IP54 / UL Type 12
Teilbares Flanschgehäuse für das KT-Tüllensystem mit zertifizierter Schutzart IP54, zur Kabeleinführung im 90°-Winkel zum Gehäuse. Ein- oder zweireihige Bauweise.
» KEL-FG | KEL-FG-E
Teilbare Kabeleinführung, werkzeuglose Montage, IP54
Teilbare IP54 Kabeleinführung für das QT-Tüllensystem zur werkzeuglosen Montage. Passend auf Ausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.
» KEL-QUICK | KEL-QUICK-E
Teilbare Kabeleinführung für Flachleitungen, IP54
Teilbare einreihige Kabeleinführung für das KT/FT-Tüllensystem für Flachleitungen und Rundleitungen mit Stecker.
» KEL-FL
Teilbare Kabeleinführung für große Leitungsdurchmesser, IP54 / UL Type 12
Teilbare Kabeleinführung für das KT-Tüllensystem für Leitungen mit und ohne Stecker bis Durchmesser 75 mm. Ein- oder zweireihige Bauweise.
» KEL 183
Teilbare Kabeleinführung für Versorgungsleitungen, IP54 / UL Type 12
Teilbare Kabeleinführung für Versorgungsleitungen bis 65 mm Durchmesser, Schutzart IP54.
» KEL-JUMBO
Abdeckstopfen
Mit den Abdeckstopfen lassen sich die Öffnungen an den Befestigungspunkten der Kabeleinführungsleisten & Kabeldurchführungsplatten verschließen.
» Abdeckstopfen
Flachdichtungen
Um eine saubere Abdichtung zwischen Kabeldurchführung und Gehäuse-/Schaltschrankwand zu gewährleisten, ist eine Flachdichtung vorgesehen.
» Flachdichtungen
Montagerahmen für Kabeleinführungen, IP54 / UL Type 12
Aufschnapprahmen zur Montage von KEL, KEL-U und KEL-QUICK Kabeleinführungen.
» KEL-SNAP
Teilbare Kabelverschraubungen, IP54 - IP68
Teilbare Kabelverschraubungen für konfektionierte Leitungen (für metrische Ausbrüche M16 - M80).
Geschlitzte Kabeleinführungen aus Elastomer, IP54
Geschlitzte Kabeleinführungsplatten aus Elastomer für das QT-Tüllensystem zum Einrasten, für Leitungen mit und ohne Stecker.
» KEL-QTA
Geschlitzte Kabeltülle in U-Form, bis IP54
Geschlitzte Kabeltülle in U-Form für Leitungen mit und ohne Stecker mit Durchmesserbereich 4 - 11 mm. Werkzeuglose Montage.
» UT | UT-DT
Geschlitzte Kabeleinführungen aus Elastomer, IP54
Kabeleinführungsplatten zum Einrasten für Leitungen mit und ohne Stecker. Für Ausbruch M20.
» KEL-QTE
Teilbarer Kabeldurchlass mit Bürstenleisten
Baugrößen für Standardausbrüche von schweren Steckverbindern. Montage durch Anschrauben oder mittels Spreiznieten.
» KEL-BES-S
Kabeltüllen für Leitungen mit und ohne Stecker
Geschlitzte Kabeltüllen für konfektionierte Leitungen, Mehrbereichstüllen für Kabel ohne Stecker, Sondertüllen für spezielle Kabeleinführungen.
Stopfen für Kabeldurchführungen & Kabeltüllen
Stopfen zum Verschließen von durchstochenen Membranen der Multi-Kabeldurchführungen sowie für diverse Kabeltüllen.
» ST-B
IMAS-CONNECT™ Adaptertüllen
Adaptertüllen mit Innengewinden und für Montage von Keystone- und PushPull-Modulen.
Der praktische icotek Baugruppen-/Produktkonfigurator
Stellen Sie sich Ihre teilbare Kabeleinführung oder Kabelverschraubung online selber zusammen!
Info-Guide – Alles Wichtige zum Thema Kabeleinführung!
Die teilbaren Kabeleinführungen aus Kunststoff von icotek ermöglichen die Einführung von mit Steckern konfektionierten Leitungen oder fertigen Kabelsätzen – und das in hoher Anzahl auf geringer Fläche. Im Gegensatz zu herkömmlichen Kabelverschraubungen muss hier der Stecker einer vorkonfektionierten Leitung nicht abgetrennt und nachträglich wieder angeschlossen werden. Aber auch nicht konfektionierte elektrische, pneumatische oder hydraulische Leitungen sowie Wellschläuche lassen sich mit den teilbaren Kabeleinführungen problemlos in Schaltschränke, Gehäuse oder Maschinen einführen, abdichten und gegen Zug entlasten.
icotek Kabeleinführung - konsequent teilbar und platzsparend

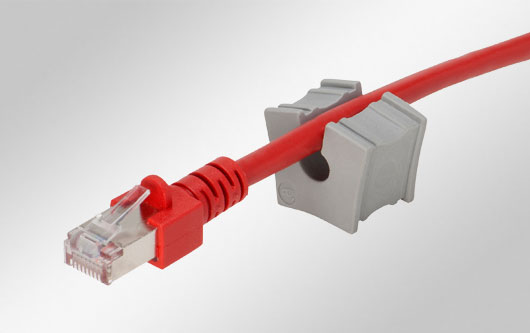

Die icotek Kabeleinführungen sind konsequent teilbar, sie bestehen aus einem teilbaren Rahmen und geschlitzten » Kabeltüllen. Bei der Montage werden die Leitungen mit und ohne Stecker einfach in die dem Leitungsdurchmesser entsprechende geschlitzte Kabeltülle eingelegt. Anschließend werden die Tüllen in der Kabeleinführung sicher und unverlierbar fixiert und mit dem aufschraubbaren Deckel verpresst. Der hohe Anpressdruck sorgt für die Zugentlastung der Leitungen nach DIN EN 62444 und eine Abdichtung bis Schutzart IP66 (zertifiziert nach DIN EN 60529) und UL Type 4X* (zertifizert nach UL 50E).
Ein weiterer Vorteil ist die hohe Packungsdichte und somit Platzersparnis bei der Montage. So können z.B. unter Verwendung von Mehrfachtüllen mit manchen Modellen bis zu 120 Leitungen auf einer Fläche von 15 × 15 cm eingeführt werden.
Einfache Montage der Kabeleinführung
Montiert werden die Kabeleinführungen entweder durch Anschrauben oder durch Einrasten in einen vormontierten Schnapprahmen. Die Kabeleinführungen sind in verschiedenen Baugrößen erhältlich und setzen in vielen Fällen auf Standard-Ausbrüche mehrpoliger schwerer Industriesteckverbinder auf. Überzeugen Sie sich von der einfachen und schnellen Montage der teilbaren Kabelverschraubungen mit unseren Montagevideos.
Große Typenvielfalt an Kabeleinführungen
Die verschiedenen Baureihen der teilbaren Kabeleinführung aus Kunststoff bieten vielfältige Einsatzmöglichkeiten:
- Für die Einführung von Leitungen (bis 35 mm Durchmesser) bei extremen Einsatzbedingungen bietet die » Kabeleinführung KEL-ER durch ihre eingespritzte Dichtung die hohen Schutzarten IP66 / UL Type 4X*. Erhältlich in 8 verschiedenen Baugrößen.
- Analog dazu bietet icotek die » Kabeleinführung KEL-U mit Schutzarten IP54 / UL Type 12 an.
- Die mittig teilbare » Kabeleinführung KEL ist der Klassiker von icotek (Schutzarten IP54 / UL Type 12) und bietet mit seinen Erweiterungen die höchste Packungsdichte. Leitungen bis 35 mm Durchmesser können eingeführt werden.
- Die Kabeleinführungen der Baureihen » KEL-FA, » KEL-QUICK und » KEL-QTA (Schutzart IP54) bestechen durch die Möglichkeit einer schnellen und durchweg werkzeuglosen Montage. Erhältlich in vielen verschiedenen Baugrößen.
- Für die Kabeleinführung im 90°-Winkel (Schutzart IP54) bietet icotek die Baureihe » KEL-FG in 5 verschiedenen Baugrößen an.
- Für die Einführung von Flachleitungen verschiedener Größen (auch in Kombination mit konfektionierten Rundleitungen) eignet sich die » Kabeleinführung KEL-FL.
- Für Versorgungsleitungen und Schläuche bis 75 mm im Durchmesser bietet icotek die » Kabeleinführungen KEL-JUMBO und » KEL 183 an.
- Für Anwendungen mit geringeren Anforderungen an die Dichtigkeit und die Einführung von Leitungen in Netzwerkschränke und Schaltkästen oder die Führung durch Wände und Doppelböden hat icotek spezielle Komponenten entwickelt, die als » Kabeldurchlass mit Bürstendichtung dienen.
-
*4X nur für den Innenbereich
Vielfach getestet & zertifiziert
Approbationen wie Brandklasse UL94-V0, IP, UL Type Rating, UL recognized, DNV, RINA, EU-Bahnnorm EN 45545-2, Vibrationssicherheit nach EN 61373, ECOLAB Reinigungsmittelbeständigkeit und UV Beständigkeit machen die icotek Kabeldurchführungen zu echten Alternativen zu herkömmlichen Kabelverschraubungen. Entsprechende Zertifikate können gerne bei uns angefordert werden.
