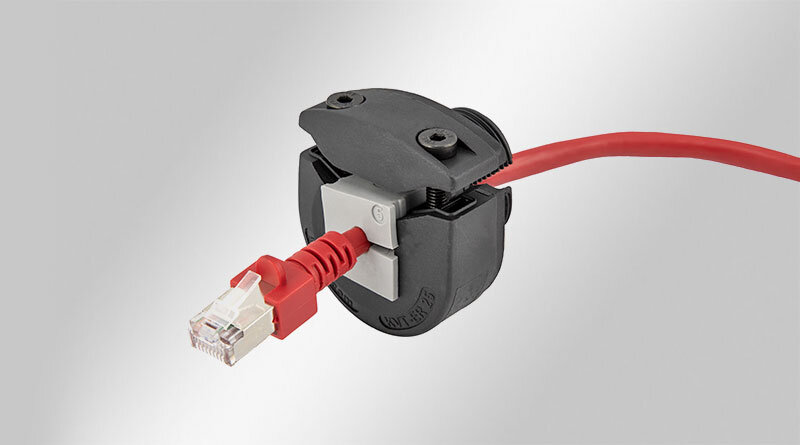

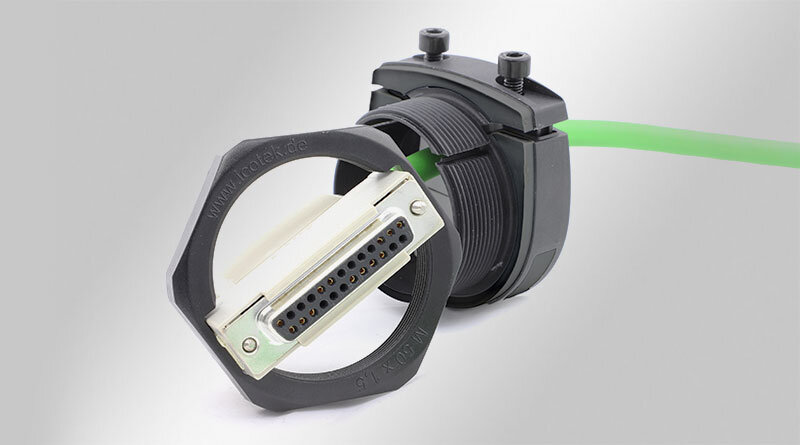

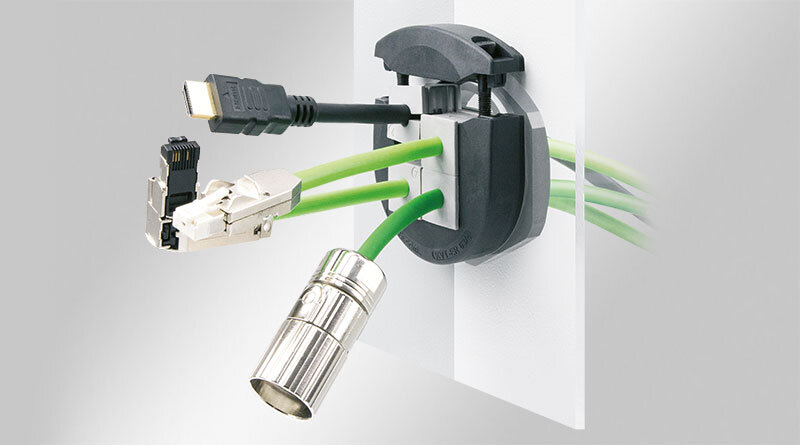

KVT-ER ayrılabilir bir kablo rakorudur, bununla soketli kablolar veya hazırlanmış kablo bağları geçirilir. Tabi ki sadece soketli kablolar için değil onların yanı sıra soketsiz kablolar, pnömatik hortumlar ve spiral hortumlar da ayrılabilir KVT-ER kablo rakorundan geçirilerek panolara, kutulara veya makinelere problemsiz girişi yapılır, sızdırmazlık sağlanır ve gerilme azaltılır.

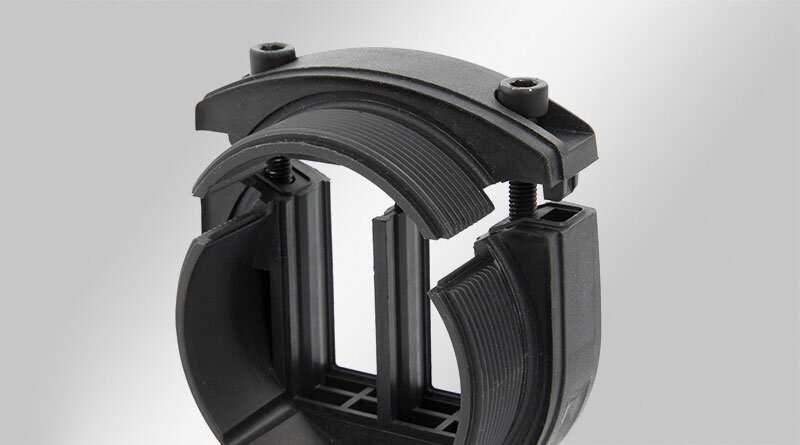

1 ile 16 mm arası 4 adet kabloya kadar (tekli insert KT 1 - KT 15 ile) veya bir adet çapı 13 ile 35 mm arası (KTG 13 - KT 34) kablo bu kablo rakorumdan geçirilir. Maksimum geçirebileceğiniz soketlerin ebatları kablo insertlerine bağlı değildir, bunun için metrik boşaltmaları baz almanız gerekmektedir. Tutarlı ayrılabilir olmasından dolayı sonradan takmalar veya bakım işleri problemsiz yapılmaktadır. Kablo rakoru kolayca kablonun etrafına monte edilir.
KVT-ER rakorlarını standart metrik boşaltma ebatlarına M25, M32, M50 ve M63 takılır. Karşı somunlar siparişe dahildir. Çerçeve kapak ile vidalanırken 2 N m güç uygulanması tavsiye edilmektedir böylelikle gereken basınç elde edilir.

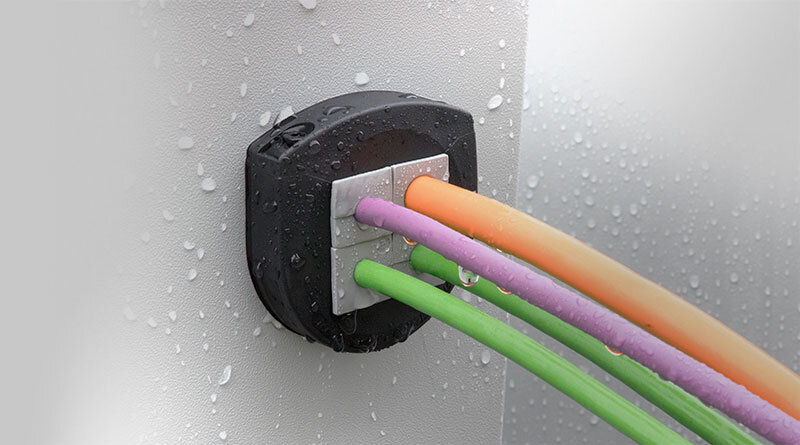

Gereken basınç, entegre edilmiş conta ve tekli insert kullanımında KVT-ER modelleri IP65 / IP66 / IP67 / IP68 koruma sınıflarını elde etmektedir (EN 60529 şartlarına göre sertifikalı) ve UL Type 12 & 4X* (UL 50E şartlarına göre sertifikalı). Uyarı: Çoklu veya özel insert kullanımında koruma sınıfı IP54 olarak belirlenmiştir.
Etkili sızdırmazlığın yanı sıra kablo insertlerine uygulanan yüksek basınç sayesinde KVT-ER rakorundan geçirilen kablolarda gerilme azaltma EN 62444 şartlarına uygundur.
| Koruma türü IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL Type (UL 50E) | UL Type 12, UL Type 4X* |
| Yangın sınıfı | UL94-V0, kendi söner |
| Isı | -40 C° - 110 C° |
| Malzeme | Gövde: Polipropilen Sızdırmaz dudağı: Elastomer |
| Montaj şekli | Karşı somunlu civata |
| Özellikler | halojensiz, silikonsuz |

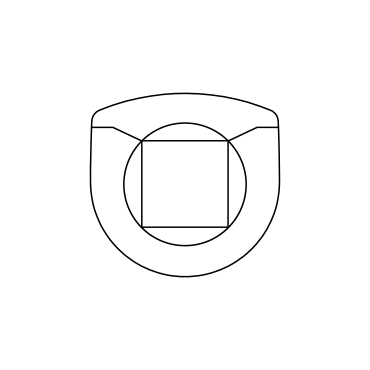

| Sipariş No. | 45450 |
| EAN | 4251269319716 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 15 mm |
| Renk | siyah |
| Dış çap | 46 mm |
| Montaj yüksekliği | 20 mm |
| Boşaltma büyüklüğü, metrik | M25 |
| Boşaltma büyüklüğü, yuvarlak | 25,3 mm |
| Diş | M25 × 1,5 |
| Diş uzunluğu | 18 mm |
| İnsertlerle donatım | 1 x KT küçük |

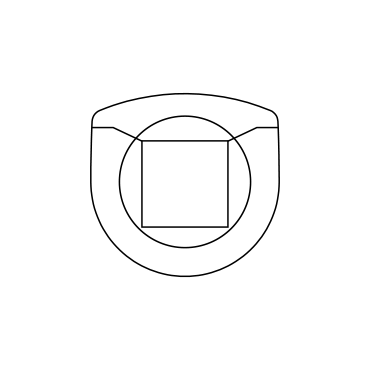

| Sipariş No. | 45452 |
| EAN | 4251269318900 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 16 mm |
| Renk | siyah |
| Dış çap | 46 mm |
| Montaj yüksekliği | 20 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 18 mm |
| İnsertlerle donatım | 1 x KT küçük |

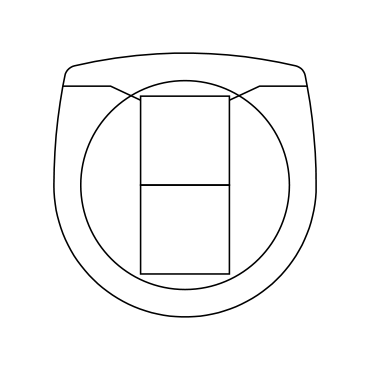

| Sipariş No. | 45454 |
| EAN | 4251269318917 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 2 |
| Maks. kablo çapı | 16 mm |
| Renk | siyah |
| Dış çap | 63 mm |
| Montaj yüksekliği | 20 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 20,5 mm |
| İnsertlerle donatım | 2 x KT küçük |

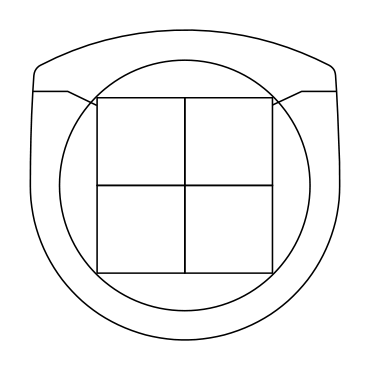

| Sipariş No. | 45456 |
| EAN | 4251269318931 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 4 |
| Maks. kablo çapı | 16 mm |
| Renk | siyah |
| Dış çap | 75 mm |
| Montaj yüksekliği | 20 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 20,5 mm |
| İnsertlerle donatım | 4 x KT küçük |
| Sipariş No. | 45455 |
| EAN | 4251269318924 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 35 mm |
| Renk | siyah |
| Dış çap | 75 mm |
| Montaj yüksekliği | 20 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 20,5 mm |
| İnsertlerle donatım | 1 x KT büyük |
