KEL-DP 24|12 B bk
| 部品番号 | 50510 |
| EAN | 4251269334634 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 12 |
| 最大ケーブル径 | 15 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 12 x 1 - 15 mm |
-
製品一覧
»
コネクタ無しケーブル用ケーブルエントリプレート
»
KEL-DP ケーブルエントリープレート
KEL-DP ケーブルエントリープレート
スナップイン取付・高密度配線・保護等級IP64/ULタイプ12

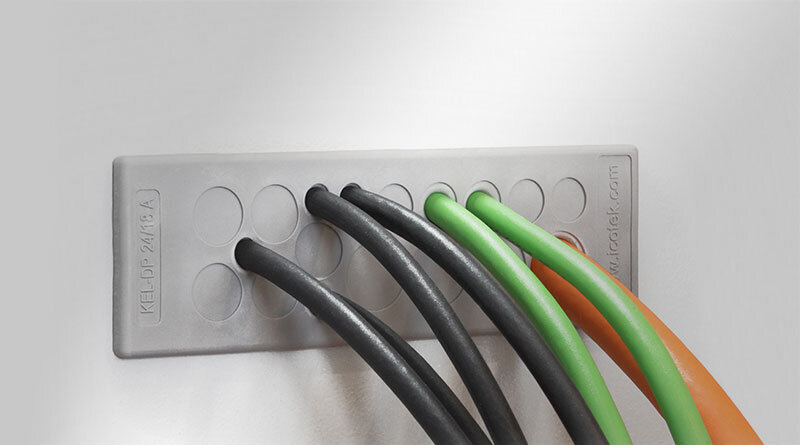

KEL-DPシリーズは、コネクタが組付けられていないケーブルを挿入できるプレートです。メンブレン（膜）に小さな穴を開けるだけで、ケーブルを押し通すことができます。
破損した膜は、ST-Bプラグで再び閉じることができます。

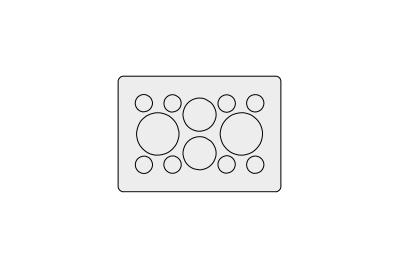

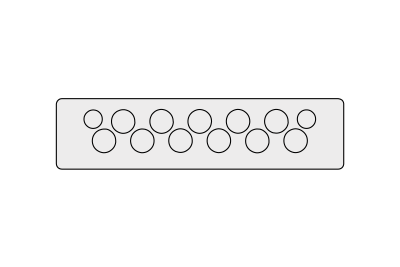

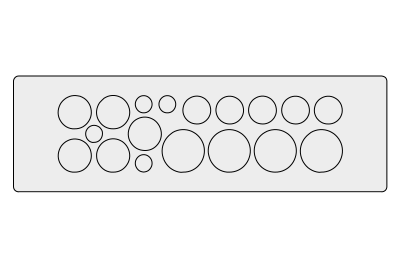

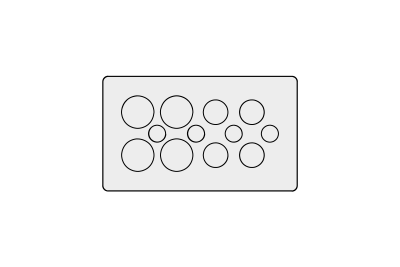

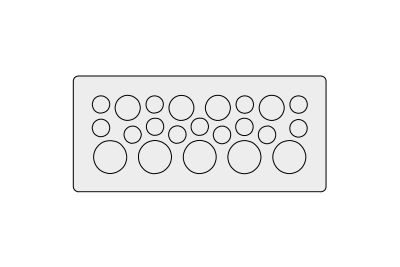

KEL-DPは、6極・10極・16極・24極の産業コネクタ用標準取付穴に適合します。KEL-DP-Eは非常にコンパクトで、僅か18×112mmの取付穴に最大21本のケーブルが挿入できます。

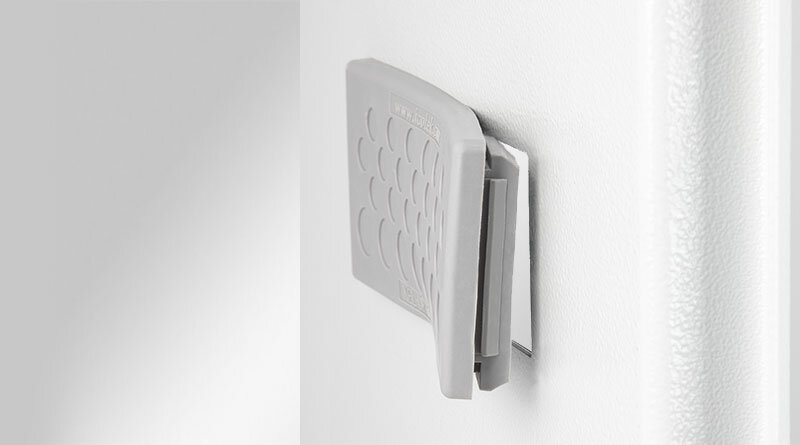

組立ては工具を使わずに、フレームを取付穴にはめ込むだけです。また、内蔵スプリングバーがKEL-DPをセンターにポジショニングします。
KEL-DPには、メートル規格M20～M50取付穴に対応した丸型デザインもあります。
仕様
| IP 保護等級（EN 60529） | IP54, IP64 |
| ULタイプ (UL 50E) | UL Type 12 |
| 難燃性クラス | UL-94-V0、自己消火性 |
| 温度 | -30 C° 〜 100 C° |
| 材質 | エラストマ― |
| 取付型式 | スナップイン |
| 特性 | ハロゲンフリー, シリコンフリー |
特⻑とメリット
- 迅速な簡単取付け
- 高密度配線
- 優れたコストパフォーマンス
- 汚れを溜めない衛生設計
製品タイプとサイズ
KEL-DP 24|12 A gy
| 部品番号 | 43508 |
| EAN | 4251269309830 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 12 |
| 最大ケーブル径 | 15 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 12 x 1 - 15 mm |
KEL-DP 24|12 A bk
| 部品番号 | 50508 |
| EAN | 4251269314612 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 12 |
| 最大ケーブル径 | 15 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 12 x 1 - 15 mm |
KEL-DP 24|12 B gy
| 部品番号 | 43510 |
| EAN | 4251269334627 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 12 |
| 最大ケーブル径 | 15 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 12 x 1 - 15 mm |
KEL-DP 24|14 A gy
| 部品番号 | 43512 |
| EAN | 4251269309854 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 14 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 14 x 1 - 12.1 mm |
KEL-DP 24|14 B gy
| 部品番号 | 43522 |
| EAN | 4251269309939 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 14 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 14 x 1 - 12.1 mm |
KEL-DP 24|14 A bk
| 部品番号 | 50512 |
| EAN | 4251269314636 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 14 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 14 x 1 - 12.1 mm |
KEL-DP 24|14 B bk
| 部品番号 | 50522 |
| EAN | 4251269314711 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 14 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 14 x 1 - 12.1 mm |
KEL-DP 24|17 A gy
| 部品番号 | 43514 |
| EAN | 4251269309861 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 17 |
| 最大ケーブル径 | 12.6 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 5 x 1 - 10.5 mm 12 x 1 - 12.6 mm |
KEL-DP 24|17 B gy
| 部品番号 | 43523 |
| EAN | 4251269309946 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 17 |
| 最大ケーブル径 | 12.6 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 5 x 1 - 10.5 mm 12 x 1 - 12.6 mm |
KEL-DP 24|17 A bk
| 部品番号 | 50514 |
| EAN | 4251269314643 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 17 |
| 最大ケーブル径 | 12.6 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 5 x 1 - 10.5 mm 12 x 1 - 12.6 mm |
KEL-DP 24|17 B bk
| 部品番号 | 50523 |
| EAN | 4251269314728 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 17 |
| 最大ケーブル径 | 12.6 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 5 x 1 - 10.5 mm 12 x 1 - 12.6 mm |
KEL-DP 24|18 A gy
| 部品番号 | 43515 |
| EAN | 4251269309878 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 18 |
| 最大ケーブル径 | 16.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 4 x 1 - 6.5 mm 5 x 1 - 10.5 mm 5 x 1 - 12.6 mm 4 x 1 - 16.1 mm |
KEL-DP 24|18 B gy
| 部品番号 | 43528 |
| EAN | 4251269309991 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 18 |
| 最大ケーブル径 | 16.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 4 x 1 - 6.5 mm 5 x 1 - 10.5 mm 5 x 1 - 12.6 mm 4 x 1 - 16.1 mm |
KEL-DP 24|18 A bk
| 部品番号 | 50515 |
| EAN | 4251269314650 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 18 |
| 最大ケーブル径 | 16.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 4 x 1 - 6.5 mm 5 x 1 - 10.5 mm 5 x 1 - 12.6 mm 4 x 1 - 16.1 mm |
KEL-DP 24|18 B bk
| 部品番号 | 50528 |
| EAN | 4251269314773 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 18 |
| 最大ケーブル径 | 16.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 4 x 1 - 6.5 mm 5 x 1 - 10.5 mm 5 x 1 - 12.6 mm 4 x 1 - 16.1 mm |
KEL-DP 24|19 A gy
| 部品番号 | 43516 |
| EAN | 4251269309885 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 19 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 12 x 1 - 6.5 mm 7 x 1 - 12.1 mm |
KEL-DP 24|19 B gy
| 部品番号 | 43524 |
| EAN | 4251269309953 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 19 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 12 x 1 - 6.5 mm 7 x 1 - 12.1 mm |
KEL-DP 24|19 A bk
| 部品番号 | 50516 |
| EAN | 4251269314667 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 19 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 12 x 1 - 6.5 mm 7 x 1 - 12.1 mm |
KEL-DP 24|19 B bk
| 部品番号 | 50524 |
| EAN | 4251269314735 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 19 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 12 x 1 - 6.5 mm 7 x 1 - 12.1 mm |
KEL-DP 24|26 A gy
| 部品番号 | 43518 |
| EAN | 4251269309892 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 26 |
| 最大ケーブル径 | 16.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 4 x 1 - 12.1 mm 4 x 1 - 16.1 mm |
KEL-DP 24|26 B gy
| 部品番号 | 43525 |
| EAN | 4251269309960 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 26 |
| 最大ケーブル径 | 16.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 4 x 1 - 12.1 mm 4 x 1 - 16.1 mm |
KEL-DP 24|26 A bk
| 部品番号 | 50518 |
| EAN | 4251269314674 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 26 |
| 最大ケーブル径 | 16.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 4 x 1 - 12.1 mm 4 x 1 - 16.1 mm |
KEL-DP 24|26 B bk
| 部品番号 | 50525 |
| EAN | 4251269314742 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 26 |
| 最大ケーブル径 | 16.1 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 4 x 1 - 12.1 mm 4 x 1 - 16.1 mm |
KEL-DP 24|42 A gy
| 部品番号 | 43511 |
| EAN | 4251269309847 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 42 |
| 最大ケーブル径 | 4.7 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 12 x 1 - 7.2 mm 17 x 1 - 6.4 mm 12 x 1 - 5 mm 1 x 1 - 4.7 mm |
KEL-DP 24|42 B gy
| 部品番号 | 43521 |
| EAN | 4251269309922 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 42 |
| 最大ケーブル径 | 4.7 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 12 x 1 - 7.2 mm 17 x 1 - 6.4 mm 12 x 1 - 5 mm 1 x 1 - 4.7 mm |
KEL-DP 24|42 A bk
| 部品番号 | 50511 |
| EAN | 4251269314629 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 42 |
| 最大ケーブル径 | 4.7 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 12 x 1 - 7.2 mm 17 x 1 - 6.4 mm 12 x 1 - 5 mm 1 x 1 - 4.7 mm |
KEL-DP 24|42 B bk
| 部品番号 | 50521 |
| EAN | 4251269314704 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 42 |
| 最大ケーブル径 | 4.7 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 12 x 1 - 7.2 mm 17 x 1 - 6.4 mm 12 x 1 - 5 mm 1 x 1 - 4.7 mm |
KEL-DP 24|48 A gy
| 部品番号 | 43519 |
| EAN | 4251269309908 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 48 |
| 最大ケーブル径 | 6.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 48 x 1 - 6.5 mm |
KEL-DP 24|48 B gy
| 部品番号 | 43526 |
| EAN | 4251269309977 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 48 |
| 最大ケーブル径 | 6.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 48 x 1 - 6.5 mm |
KEL-DP 24|48 A bk
| 部品番号 | 50519 |
| EAN | 4251269314681 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 48 |
| 最大ケーブル径 | 6.5 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 48 x 1 - 6.5 mm |
KEL-DP 24|48 B bk
| 部品番号 | 50526 |
| EAN | 4251269314759 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 48 |
| 最大ケーブル径 | 6.5 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 48 x 1 - 6.5 mm |
KEL-DP 24|50 A gy
| 部品番号 | 43520 |
| EAN | 4251269309915 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 50 |
| 最大ケーブル径 | 8.3 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 33 x 1 - 5.3 mm 9 x 1 - 6.4 mm 8 x 1 - 8.3 mm |
KEL-DP 24|50 B gy
| 部品番号 | 43527 |
| EAN | 4251269309984 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 50 |
| 最大ケーブル径 | 8.3 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 2.8 mm |
| 最大取付板厚 | 4 mm |
| クランプ範囲 | 33 x 1 - 5.3 mm 9 x 1 - 6.4 mm 8 x 1 - 8.3 mm |
KEL-DP 24|50 A bk
| 部品番号 | 50520 |
| EAN | 4251269314698 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 50 |
| 最大ケーブル径 | 8.3 mm |
| カラー | ブラック |
| 長さ | 142 mm |
| 幅 | 44 mm |
| 高さ | 12 |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 33 x 1 - 5.3 mm 9 x 1 - 6.4 mm 8 x 1 - 8.3 mm |
KEL-DP 16|10 A gy
| 部品番号 | 43460 |
| EAN | 4251269320750 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 10 |
| 最大ケーブル径 | 12.2 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 96 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 86 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 10 x 1 - 12.2 mm |
KEL-DP 16|11 A gy
| 部品番号 | 43461 |
| EAN | 4251269320767 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 11 |
| 最大ケーブル径 | 12.6 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 96 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 86 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 3 x 1 - 10.5 mm 8 x 1 - 12.6 mm |
KEL-DP 16|20 A gy
| 部品番号 | 43462 |
| EAN | 4251269320774 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 20 |
| 最大ケーブル径 | 8.3 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 96 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 86 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 20 x 1 - 8.3 mm |
KEL-DP 16|22 A gy
| 部品番号 | 43463 |
| EAN | 4251269320781 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 22 |
| 最大ケーブル径 | 6.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 96 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 86 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 5 x 1 - 12.1 mm 4 x 1 - 8.3 mm 13 x 1 - 6.5 mm |
KEL-DP 16|23 A gy
| 部品番号 | 43464 |
| EAN | 4251269320798 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 23 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 96 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 86 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 18 x 1 - 6.5 mm 5 x 1 - 12.1 mm |
KEL-DP 10|8 A gy
| 部品番号 | 43466 |
| EAN | 4251269324000 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 8 |
| 最大ケーブル径 | 12.6 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 75 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 65 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 8 x 1 - 12.6 mm |
KEL-DP 10|12 A gy
| 部品番号 | 43467 |
| EAN | 4251269324017 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 12 |
| 最大ケーブル径 | 12.6 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 75 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 65 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 4 x 1 - 6.5 mm 4 x 1 - 8.3 mm 4 x 1 - 12.6 mm |
KEL-DP 10|14 A gy
| 部品番号 | 43468 |
| EAN | 4251269324024 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 14 |
| 最大ケーブル径 | 8.3 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 75 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 65 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 14 x 1 - 8.3 mm |
KEL-DP 10|16 A gy
| 部品番号 | 43469 |
| EAN | 4251269324031 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 16 |
| 最大ケーブル径 | 12.6 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 75 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 65 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 12 x 1 - 6.5 mm 4 x 1 - 12.6 mm |
KEL-DP 6|6 A gy
| 部品番号 | 43450 |
| EAN | 4251269320712 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 6 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 62 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 52 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 6 x 1 - 12.1 mm |
KEL-DP 6|12 A gy
| 部品番号 | 43451 |
| EAN | 4251269320729 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 12 |
| 最大ケーブル径 | 16.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 62 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 52 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 8 x 1 - 6.5 mm 2 x 1 - 12.6 mm 2 x 1 - 16.1 mm |
KEL-DP 6|14 A gy
| 部品番号 | 43452 |
| EAN | 4251269320736 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 14 |
| 最大ケーブル径 | 10.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 62 mm |
| 幅 | 44 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 52 × 36 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 10 x 1 - 6.5 mm 4 x 1 - 10.5 mm |
KEL-DP-E 46|7 gy
| 部品番号 | 43585 |
| EAN | 4251269310287 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 7 |
| 最大ケーブル径 | 8.3 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 62 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 46 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 5 x 1 - 8.3 mm 2 x 1 - 6.5 mm |
KEL-DP-E 46|7 bk
| 部品番号 | 50585 |
| EAN | 4251269315008 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 7 |
| 最大ケーブル径 | 8.3 mm |
| カラー | ブラック |
| 長さ | 62 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 46 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 5 x 1 - 8.3 mm 2 x 1 - 6.5 mm |
KEL-DP-E 46|9 gy
| 部品番号 | 43587 |
| EAN | 4251269310294 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 9 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 62 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 46 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 8 x 1 - 6.5 mm 1 x 1 - 12.1 mm |
KEL-DP-E 46|9 bk
| 部品番号 | 50587 |
| EAN | 4251269315015 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 9 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 62 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 46 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 8 x 1 - 6.5 mm 1 x 1 - 12.1 mm |
KEL-DP-E 86|13 gy
| 部品番号 | 43581 |
| EAN | 4251269310263 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 13 |
| 最大ケーブル径 | 8.3 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 102 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 85 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 11 x 1 - 8.3 mm 2 x 1 - 6.5 mm |
KEL-DP-E 86|13 bk
| 部品番号 | 50581 |
| EAN | 4251269314988 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 13 |
| 最大ケーブル径 | 8.3 mm |
| カラー | ブラック |
| 長さ | 102 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 85 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 11 x 1 - 8.3 mm 2 x 1 - 6.5 mm |
KEL-DP-E 86|17 gy
| 部品番号 | 43583 |
| EAN | 4251269310270 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 17 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 102 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 85 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 1 x 1 - 12.1 mm |
KEL-DP-E 86|17 bk
| 部品番号 | 50583 |
| EAN | 4251269314995 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 17 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 102 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 1 x 1 - 12.1 mm |
KEL-DP-E 112|16 gy
| 部品番号 | 43576 |
| EAN | 4251269310249 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 16 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 128 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 4 x 1 - 6.5 mm 11 x 1 - 8.3 mm 1 x 1 - 12.1 mm |
KEL-DP-E 112|16 bk
| 部品番号 | 50576 |
| EAN | 4251269314964 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 16 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 128 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 4 x 1 - 6.5 mm 11 x 1 - 8.3 mm 1 x 1 - 12.1 mm |
KEL-DP-E 112|21 gy
| 部品番号 | 43578 |
| EAN | 4251269310256 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 21 |
| 最大ケーブル径 | 12.1 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 128 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 4 x 1 - 8.3 mm 1 x 1 - 12.1 mm |
KEL-DP-E 112|21 bk
| 部品番号 | 50578 |
| EAN | 4251269314971 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 21 |
| 最大ケーブル径 | 12.1 mm |
| カラー | ブラック |
| 長さ | 128 mm |
| 幅 | 25 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 112 × 18 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 16 x 1 - 6.5 mm 4 x 1 - 8.3 mm 1 x 1 - 12.1 mm |
KEL-DP-S 69|8 gy
| 部品番号 | 43591 |
| EAN | 4251269310300 |
| 梱包単位 | 10 |
| 取付型式 | スナップイン |
| ケーブル数 | 8 |
| 最大ケーブル径 | 7.5 mm |
| カラー | グレー(RAL 7035に類似) |
| 長さ | 78 mm |
| 幅 | 19.5 mm |
| 高さ | 12 mm |
| 取付高 | 5 mm |
| 標準取付穴 | 69 × 10 mm |
| 最薄取付板厚 | 1.5 mm |
| 最大取付板厚 | 2.5 mm |
| クランプ範囲 | 8 x 1 - 7.5 mm |
まだ適切なものが見つかりませんでしたか？
製品検索へアッセンブリビデオ
当社の製品のシンプルで時間の節約になる組み立てを自分に納得させてください。
アセンブリのビデオをチェック！
グロメット付きケーブルエントリー部品を簡単に組立て
ご希望のケーブルエントリーに最適なフレーム・グロメット
適合製品
