KEL-BES-S 24
| N° de cde | 51522 |
| EAN | 4251269316609 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 112 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
-
Produits
»
Brosses passe-câbles
»

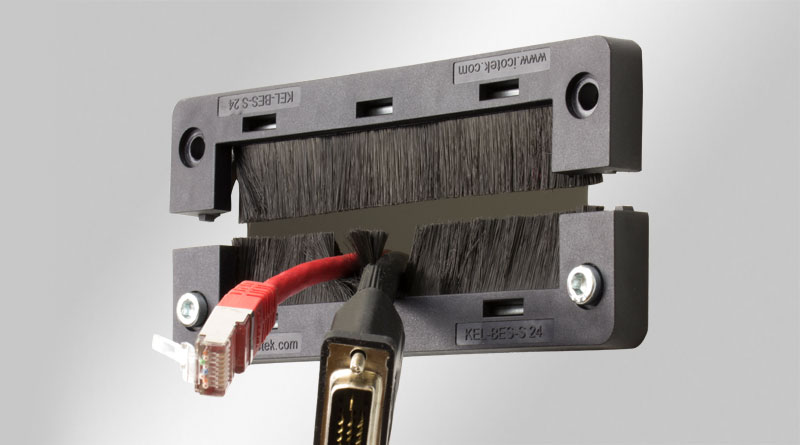

KEL-BES-S | Plaqes passe-câbles à brosse divisibles
KEL-BES-S | Plaqes passe-câbles à brosse divisibles
pour cables avec et sans connecteur
Plaque passe-câbles à brosse divisible KEL-BES-S a été développé pour introduire des câbles pré confectionnés et sans connecteurs par exemple pour des armoires à rack serveurs, armoire de commandes, ou coffrets de distribution. Le cadre KEL-BES-S présent aussi une solution idéale pour le passage de câbles dans le cas de double plancher. La divisibilité du système, permet un montage ultérieure autour des câbles.
Les découpes sont standardisées pour des connecteurs de 10, 16 et 24 pôles.
Il est installé par vissage ou par l'utilisation de rivets en plastique.
Spécifications
| Caract. au feu | UL94-V0, auto-extinguible |
| Température | -20 C° à 90 C° |
| Matière | Polyamide Brosses: Polyamide |
| Type de fixation | Visser, Riveter |
| Propriétés | sans silicone, sans halogènes |
Avantages
- Assemblage très facile
- Installation possible à tout moment
- Utilisation universelle
- Protection contre les poussières et courants d'air
- Visuel soigné
- Protection des arêtes vives
Types et tailles de produits
KEL-BES-S 24 avec rivets expansibles
| N° de cde | 51522.002 |
| EAN | 4251269320705 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 147 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 112 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
KEL-BES-S 16
| N° de cde | 51521 |
| EAN | 4251269316593 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 120 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 86 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
KEL-BES-S 16 avec rivets expansibles
| N° de cde | 51521.002 |
| EAN | 4251269320699 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 120 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 86 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
KEL-BES-S 10
| N° de cde | 51520 |
| EAN | 4251269316586 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 100 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 65 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
KEL-BES-S 10 avec rivets expansibles
| N° de cde | 51520.002 |
| EAN | 4251269320682 |
| Unité d'emballage | 10 |
| Type de fixation | Visser, Riveter |
| Longueur | 100 mm |
| Largeur | 58 mm |
| Hauteur | 10 mm |
| Hauteur de montage | 10 mm |
| Découpe | 65 × 36 mm |
| Nombre de trous de vis | 4 |
| Diamètre trous de vis | 5,8 mm |
