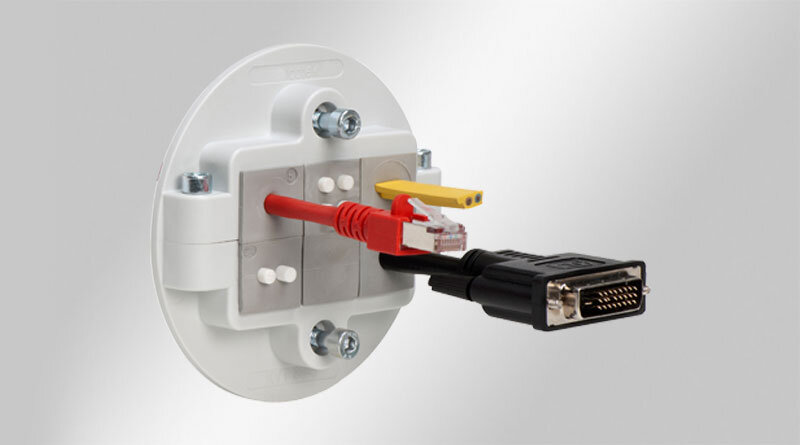

KVT 80 halkaistava läpivienti on suunniteltu valmiskaapeleiden läpivientiin. Kaapeleiden lisäksi myös pneumatiikka-, hydrauliikka- sekä korrugoiduille putkille voidaan helposti tehdä läpivienti, tiivistys sekä vedonpoisto käyttämällä halkaistavia kaapeliläpivientejä IP54 / UL Type 12.

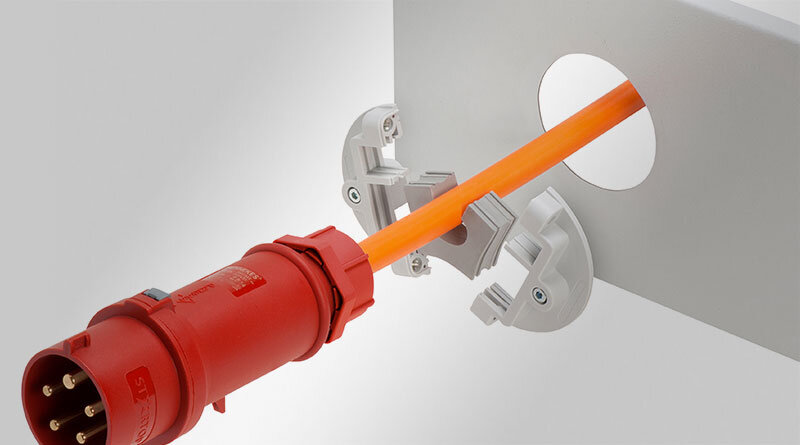

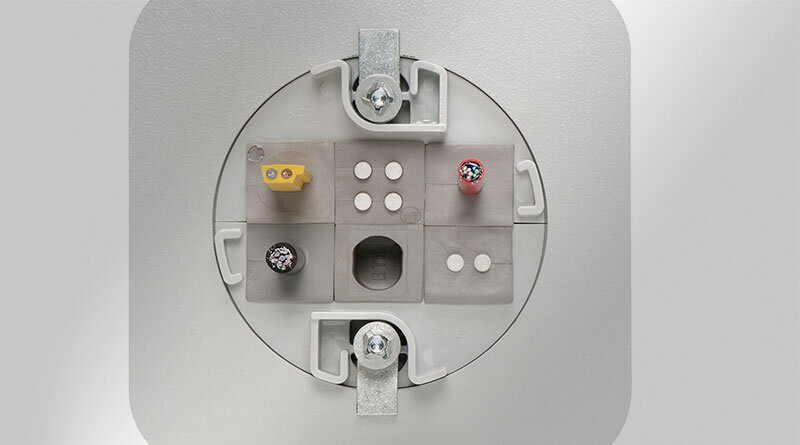

Halkaistavan holkkitiivisteen puoliskot kiristetään toisiinsa ruuveilla. Tiivisteosat puristuvat läpivietävän kaapelin ympärille tasaisesti ja voimakkaasti, joka takaa hyvän vedonpoisto ja tiiviysluokan. Yhden holkkitiivisteen läpi saadaan vietyä jopa 24 kaapelia käyttämällä useampireikäisiä tiivisteosia. KVT 80 soveltuu käytettäväksi seinämävahvuuksille 1.5 mm - 10mm.
Huom.: Asennettaessa KVT 80 teräslevyyn, suosittelemme seuraavia kiristys momentteja: 1.5 mm ainevahvuus = 1 Nm
2-10 mm ainevahvuus = 1.5 Nm
| IP-suojausluokka (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Palamisluokka | UL94-V0, itsestään sammuva |
| Lämpötila | −30 C° ... 100 C° |
| Materiaali | Polykarbonaatti |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Ominaisuudet | silikoniton, halogeeniton |
| Osa nro. | 45237 |
| EAN | 4251269311376 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 24 |
| Kaapelin max. halkaisija | 17 mm |
| Väri | Harmaa (RAL 7035) |
| Ulkohalkaisija | 100 mm |
| Asennuskorkeus | 16 mm |
| Leikkauskoko metrinen | M80 |
| Leikkauskoko pyöreä | 80 mm |
| Sopivat tiivisteosat | 6 x KT pieni |
| Osa nro. | 45238 |
| EAN | 4251269311383 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 24 |
| Kaapelin max. halkaisija | 17 mm |
| Väri | Musta |
| Ulkohalkaisija | 100 mm |
| Asennuskorkeus | 16 mm |
| Leikkauskoko metrinen | M80 |
| Leikkauskoko pyöreä | 80 mm |
| Sopivat tiivisteosat | 6 x KT pieni |
| Osa nro. | 45236 |
| EAN | 4251269311369 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 9 |
| Kaapelin max. halkaisija | 35 mm |
| Väri | Harmaa (RAL 7035) |
| Ulkohalkaisija | 100 mm |
| Asennuskorkeus | 16 mm |
| Leikkauskoko metrinen | M80 |
| Leikkauskoko pyöreä | 80 mm |
| Sopivat tiivisteosat | 2 x KT pieni, 1 x KT suuri |
| Osa nro. | 45239 |
| EAN | 4251269311390 |
| Pakkausyksikkö | 1 |
| Asennusvaihtoehdot | Ruuvikiinnitys |
| Kaapelien max. lukumäärä | 9 |
| Kaapelin max. halkaisija | 35 mm |
| Väri | Musta |
| Ulkohalkaisija | 100 mm |
| Asennuskorkeus | 16 mm |
| Leikkauskoko metrinen | M80 |
| Leikkauskoko pyöreä | 80 mm |
| Sopivat tiivisteosat | 2 x KT pieni, 1 x KT suuri |
