CCL 6-13
| Ref. | 32000 |
| EAN | 4251269323577 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 19 mm |
| Altura | 31 mm |
| Altura de montaje | 51 mm |
| Rango de sujeción | 1 x 6 - 13 mm |
-
Productos
»
Fijación de cables según EN 62444
»

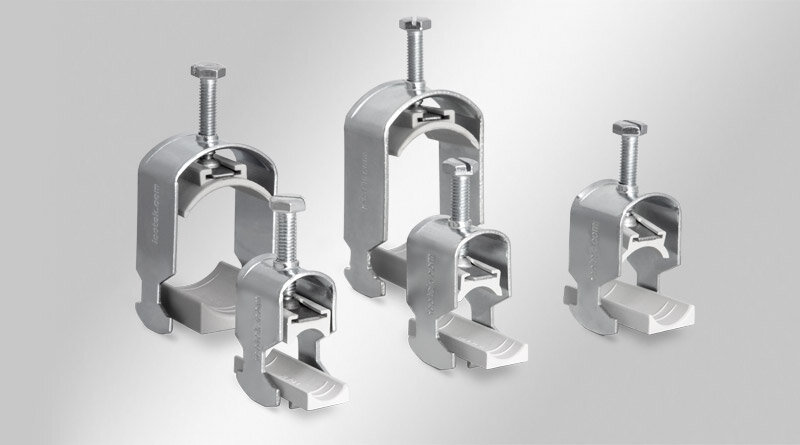

CCL | Abrazaderas de cable / Bridas para cables
CCL | Abrazaderas de cable / Bridas para cables
para montaje en carril C 30

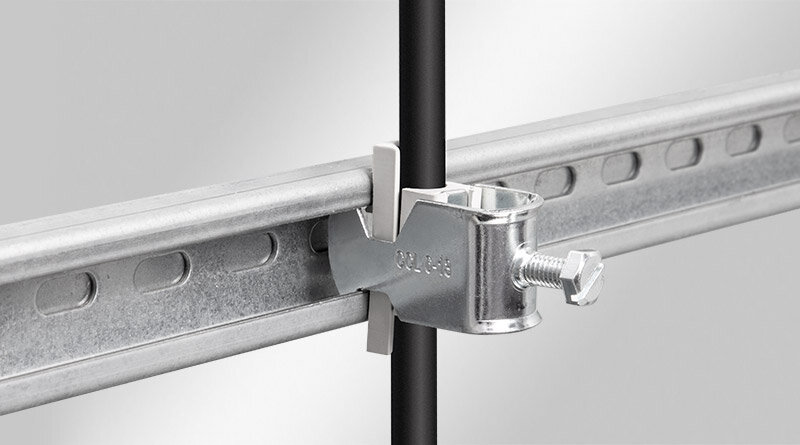

Las abrazaderas de cable se caracterizan por un alto rango de sujeción y una gran flexibilidad. Ideal para alivio de tensión en el carril C con dimensiones de apertura de 16-17 mm. El pisador del cable está asegurado por un mecanismo de bloqueo y no puede deslizarse fuera de la abrazadera del cable. Ofrece rangos de sujeción flexibles de 6 mm a 64 mm.
También disponible: conjunto consistente en clips de pantalla EMC del tipo LFC y bridas para cables CCL para fijación del cable.
Especificaciones
| Material | Acero galvanizado con baño de zinc |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Propiedades | A prueba de vibración |
Ventajas y beneficios
- Montaje rápido y fácil
- Amplio rango de sujeción 6 – 64 mm
- Alta densidad de cableado
- Apto para montarse en todos los carriles C 30 con dimensiones de apertura de 16 – 17 mm
Tipos y tamaños de productos

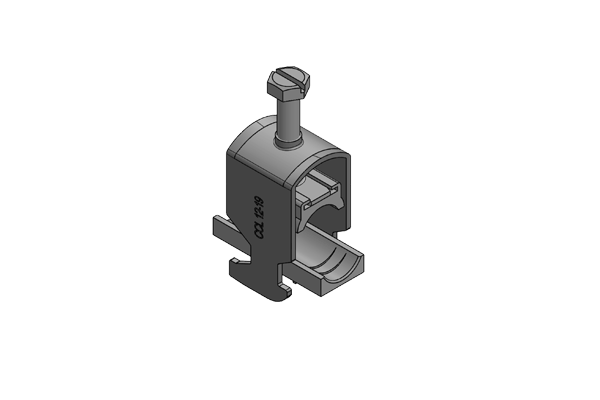

CCL 12-19
| Ref. | 32001 |
| EAN | 4251269323584 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 22 mm |
| Altura | 36 mm |
| Altura de montaje | 56,7 mm |
| Rango de sujeción | 1 x 12 - 19 mm |

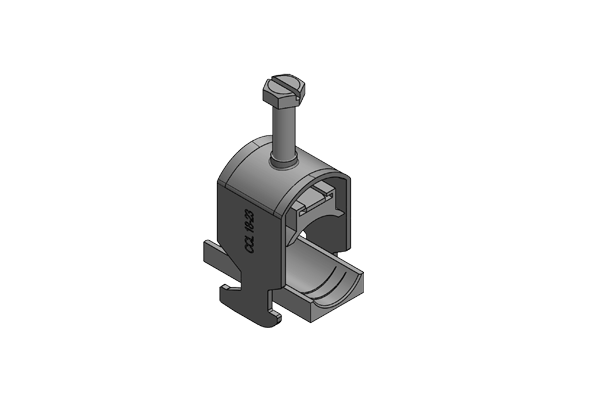

CCL 18-23
| Ref. | 32002 |
| EAN | 4251269323591 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 26 mm |
| Altura | 38 mm |
| Altura de montaje | 62 mm |
| Rango de sujeción | 1 x 18 - 23 mm |

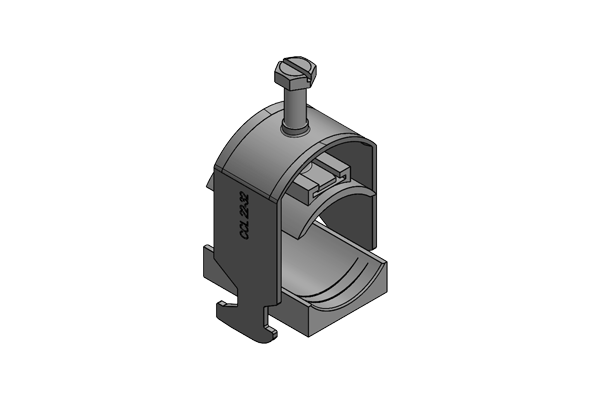

CCL 22-32
| Ref. | 32003 |
| EAN | 4251269323607 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 38 mm |
| Altura | 52 mm |
| Altura de montaje | 72 mm |
| Rango de sujeción | 1 x 22 - 32 mm |

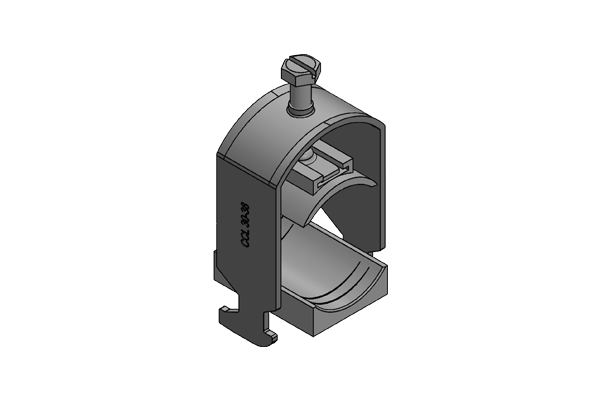

CCL 30-38
| Ref. | 32004 |
| EAN | 4251269323614 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 44 mm |
| Altura | 62 mm |
| Altura de montaje | 78 mm |
| Rango de sujeción | 1 x 30 - 38 mm |

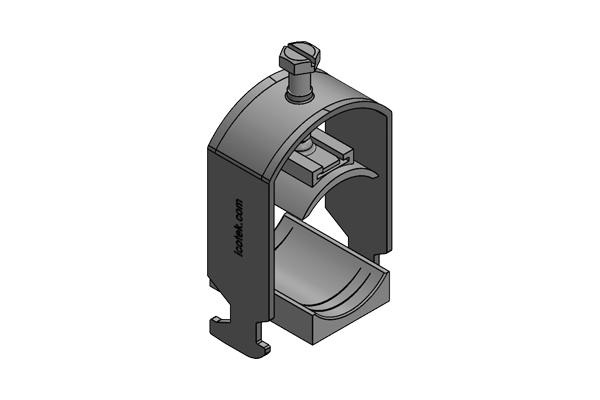

CCL 38-42
| Ref. | 32005 |
| EAN | 4251269323621 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 48 mm |
| Altura | 67 mm |
| Altura de montaje | 82 mm |
| Rango de sujeción | 1 x 38 - 42 mm |

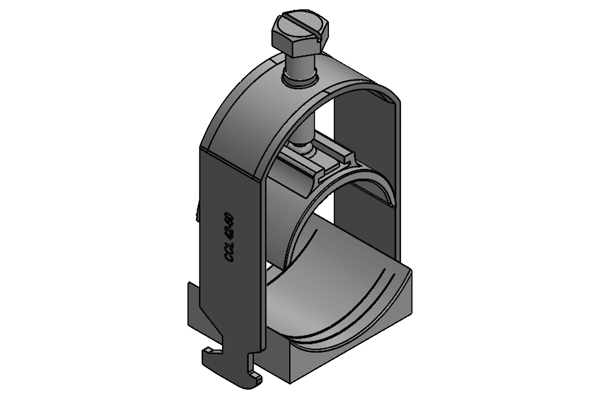

CCL 42-50
| Ref. | 32006 |
| EAN | 4251269323638 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 55 mm |
| Altura | 83 mm |
| Altura de montaje | 101 mm |
| Rango de sujeción | 1 x 42 - 50 mm |

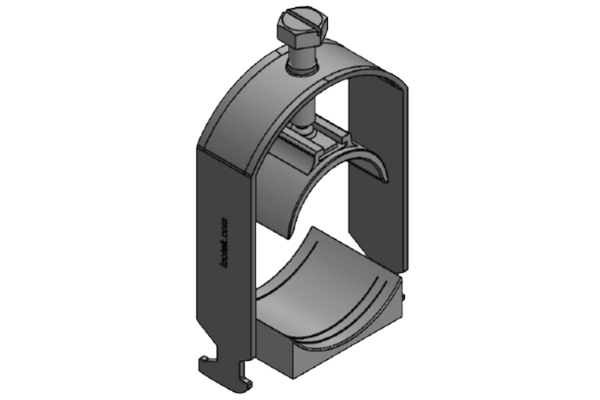

CCL 50-64
| Ref. | 32007 |
| EAN | 4251269323645 |
| Unidad de embalaje | 25 |
| Opciones de montaje | Sujeción |
| Lugar de montaje | Carril sección C |
| Largo | 24 mm |
| Ancho | 69 mm |
| Altura | 98 mm |
| Altura de montaje | 116 mm |
| Rango de sujeción | 1 x 50 - 64 mm |
