CCL 6-13
| Obj.č. | 32000 |
| EAN | 4251269323577 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 19 mm |
| Výška | 31 mm |
| Instalační výška | 51 mm |
| Pro průměry kabelů | 1 x 6 - 13 mm |
-
Produkty
»
Odlehčení v tahu
»

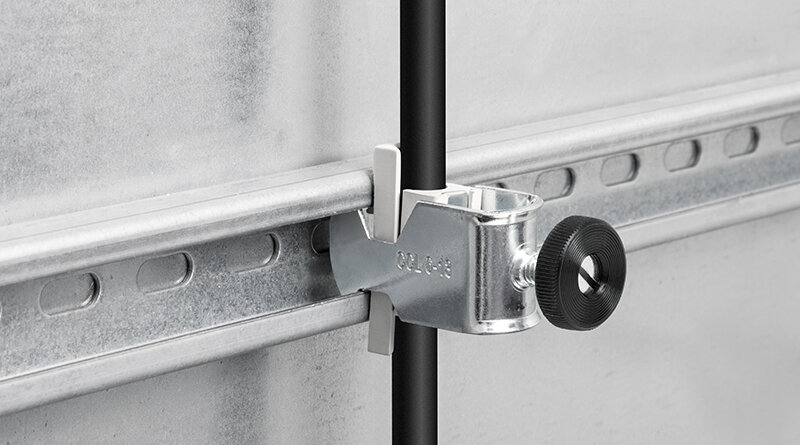

CCL | Kabelová svorka
CCL | Kabelová svorka
pro montáž na C-lištu
Kabelové svorky se vyznačují vysokým rozsahem upnutí a velkou flexibilitou. Ideální pro odlehčení tahu na C-liště s šířkou výřezu 16 - 17 mm, nabízí flexibilní upínací rozsahy od 6 mm do 64 mm. Protiplech je zajištěn zajišťovacím mechanismem a nemůže vyklouznout z kabelové svorky.
Specifikace
| Materiál | Pozinkovaná ocel |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Vlastnosti | odolnost proti vibracím |
Výhody
- Montáž kompaktní konstrukce šetřící prostor
- Velký rozsah průměrů 6 – 64 mm
- Vysoká hustota montáže
Typy a velikosti výrobků
CCL 12-19
| Obj.č. | 32001 |
| EAN | 4251269323584 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 22 mm |
| Výška | 36 mm |
| Instalační výška | 56,7 mm |
| Pro průměry kabelů | 1 x 12 - 19 mm |
CCL 18-23
| Obj.č. | 32002 |
| EAN | 4251269323591 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 26 mm |
| Výška | 38 mm |
| Instalační výška | 62 mm |
| Pro průměry kabelů | 1 x 18 - 23 mm |
CCL 22-32
| Obj.č. | 32003 |
| EAN | 4251269323607 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 38 mm |
| Výška | 52 mm |
| Instalační výška | 72 mm |
| Pro průměry kabelů | 1 x 22 - 32 mm |
CCL 30-38
| Obj.č. | 32004 |
| EAN | 4251269323614 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 44 mm |
| Výška | 62 mm |
| Instalační výška | 78 mm |
| Pro průměry kabelů | 1 x 30 - 38 mm |
CCL 38-42
| Obj.č. | 32005 |
| EAN | 4251269323621 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 48 mm |
| Výška | 67 mm |
| Instalační výška | 82 mm |
| Pro průměry kabelů | 1 x 38 - 42 mm |
CCL 42-50
| Obj.č. | 32006 |
| EAN | 4251269323638 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 55 mm |
| Výška | 83 mm |
| Instalační výška | 101 mm |
| Pro průměry kabelů | 1 x 42 - 50 mm |
CCL 50-64
| Obj.č. | 32007 |
| EAN | 4251269323645 |
| Bal. | 25 |
| Typ montáže | Nacvakávání |
| Místo montáže | 30 mm DIN lišta tvaru C |
| Délka | 24 mm |
| Šířka | 69 mm |
| Výška | 98 mm |
| Instalační výška | 116 mm |
| Pro průměry kabelů | 1 x 50 - 64 mm |
