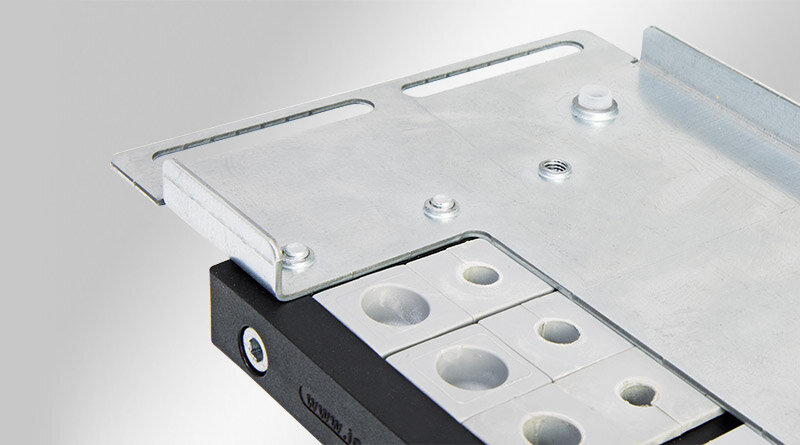

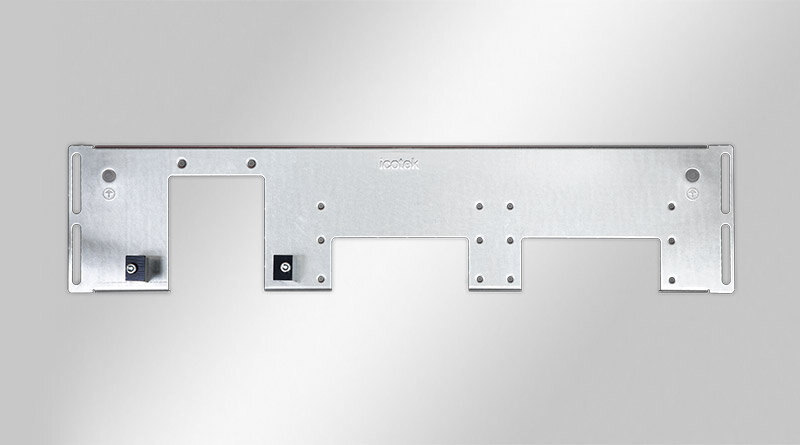

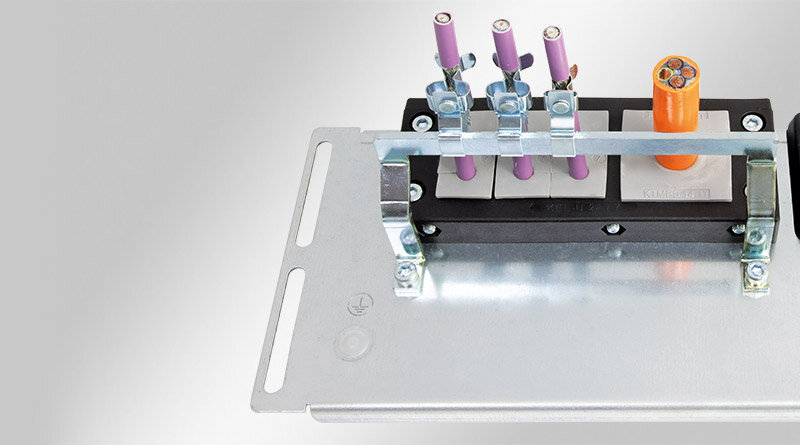

KDR-VX25 ist ein einteiliges Bodenblech, das in den Schaltschrankboden montiert wird. Die Bodenbleche sind bereits mit Ausschnitten für die Kabeleinführungssysteme KEL-U / KEL-FA / KEL-QUICK / KEL-DPR bzw. KEL-JUMBO versehen.

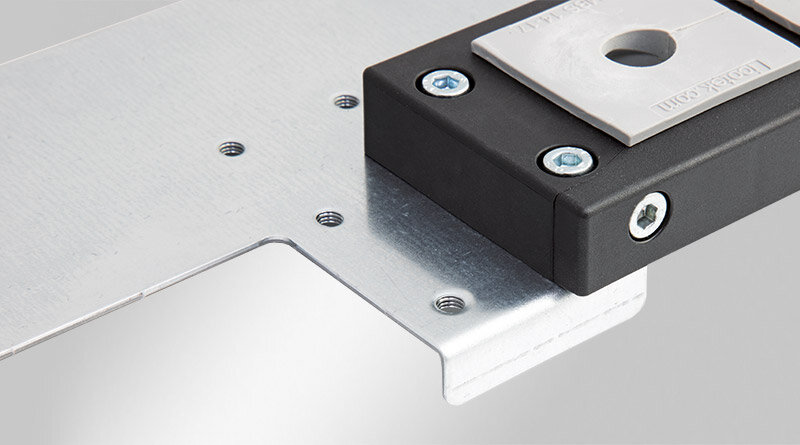

Die Befestigungsgewinde für die KEL-Rahmen sind bereits integriert. Nicht benötigte Ausschnitte können mit Blindplatten vom Typ BPM oder BPK verschlossen werden.
Das Bodenblech KDR-VX25 ist für Rittal Schaltschränke VX25 ausgelegt. Andere Größen sind auf Anfrage ebenfalls lieferbar.
| Schutzart IP (EN 60529) | IP54 |
| Brandklasse | UL94-V0, selbstverlöschend |
| Material | Bodenblech: Stahl, verzinkt |
| Montageart | Schrauben |
| Eigenschaften | silikonfrei, halogenfrei |
| Artikelnummer | 44300 |
| EAN | 4251269336430 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 488 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 488 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Mass der Bodenöffnung | 452 mm |
| Passend für Kabeleinführungen: | 2 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

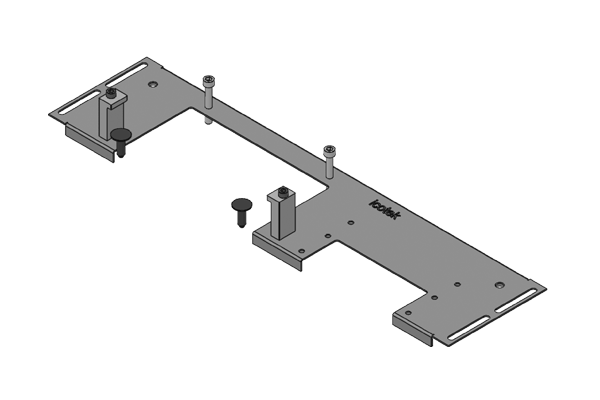

| Artikelnummer | 44301 |
| EAN | 4251269336447 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 488 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 488 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Mass der Bodenöffnung | 452 mm |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 2 | 1 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

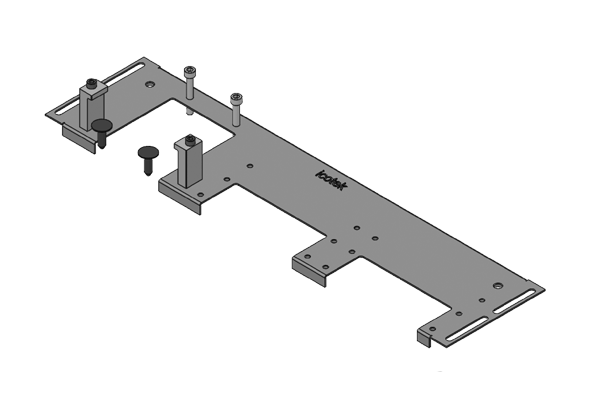

| Artikelnummer | 44302 |
| EAN | 4251269336454 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 488 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 488 mm |
| Für Schrankbreite | 600 mm |
| Lichtes Mass der Bodenöffnung | 452 mm |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 1 | 2 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

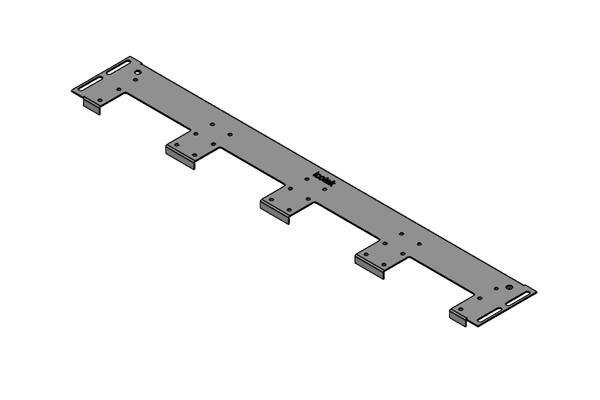

| Artikelnummer | 44303 |
| EAN | 4251269336461 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 688 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 688 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Mass der Bodenöffnung | 652 mm |
| Passend für Kabeleinführungen: | 4 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

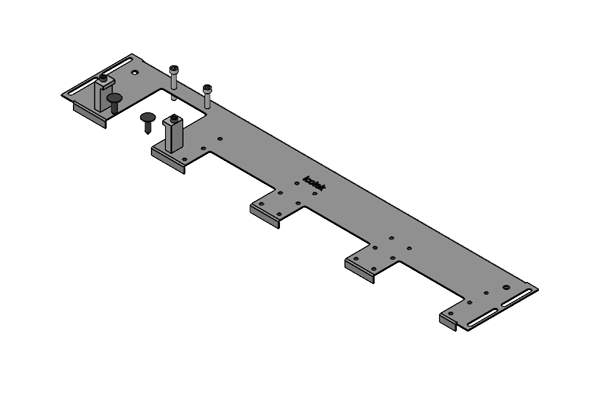

| Artikelnummer | 44304 |
| EAN | 4251269336478 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 688 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 688 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Mass der Bodenöffnung | 652 mm |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 1 | 3 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

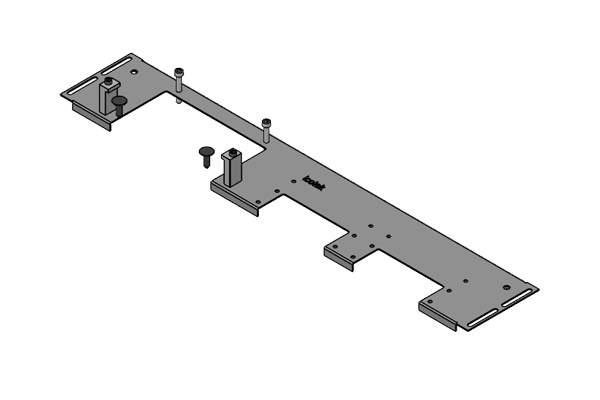

| Artikelnummer | 44305 |
| EAN | 4251269336485 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 688 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 688 mm |
| Für Schrankbreite | 800 mm |
| Lichtes Mass der Bodenöffnung | 652 mm |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 2 | 2 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

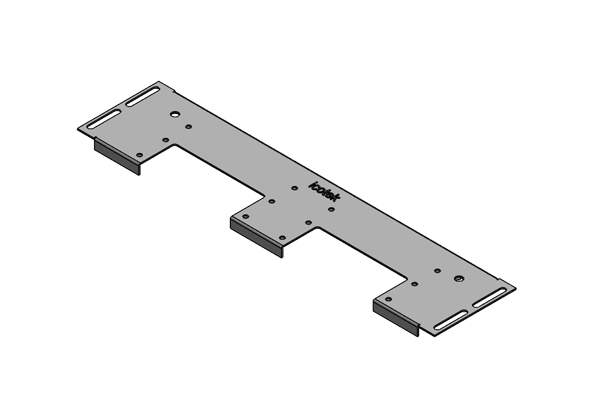

| Artikelnummer | 44306 |
| EAN | 4251269336492 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 438 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 438 mm |
| Für Schrankbreite | 1’000 mm |
| Lichtes Mass der Bodenöffnung | 402 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 2 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

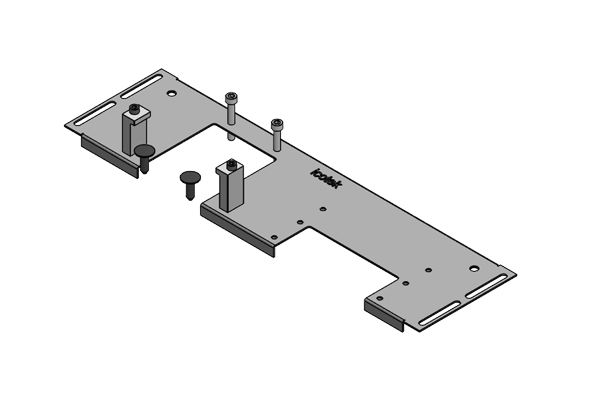

| Artikelnummer | 44307 |
| EAN | 4251269336508 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 438 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 438 mm |
| Für Schrankbreite | 1’000 mm |
| Lichtes Mass der Bodenöffnung | 402 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 1 | 1 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

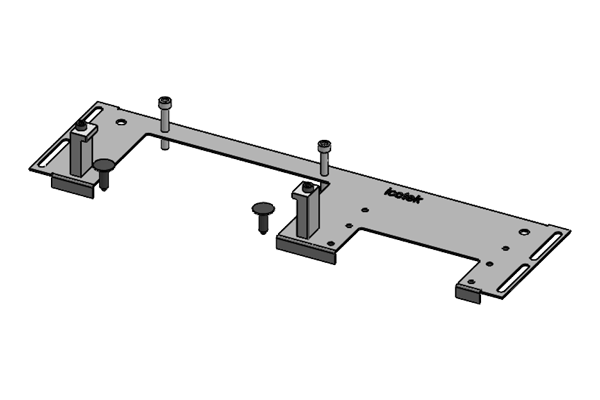

| Artikelnummer | 44308 |
| EAN | 4251269336515 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 438 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 438 mm |
| Für Schrankbreite | 1’000 mm |
| Lichtes Mass der Bodenöffnung | 402 mm |
| Mittelstrebe | ja |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 2 | 1 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

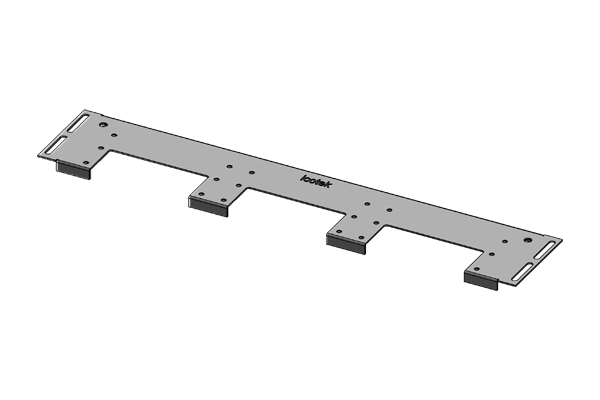

| Artikelnummer | 44309 |
| EAN | 4251269336522 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 538 mm |
| Breite | 100 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 538 mm |
| Für Schrankbreite | 1’200 mm |
| Lichtes Mass der Bodenöffnung | 502 mm |
| Passend für Kabeleinführungen: | 3 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

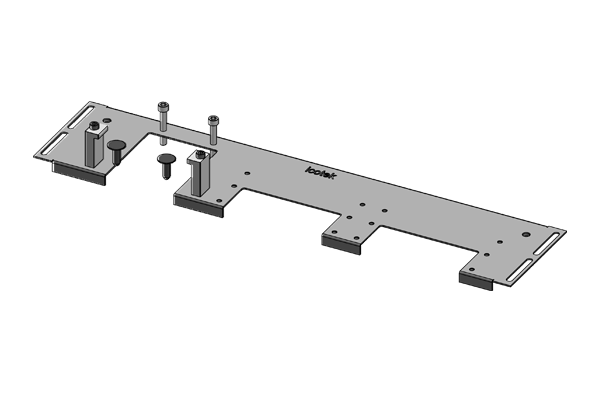

| Artikelnummer | 44310 |
| EAN | 4251269336539 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 538 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 538 mm |
| Für Schrankbreite | 1’200 mm |
| Lichtes Mass der Bodenöffnung | 502 mm |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 1 | 2 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |

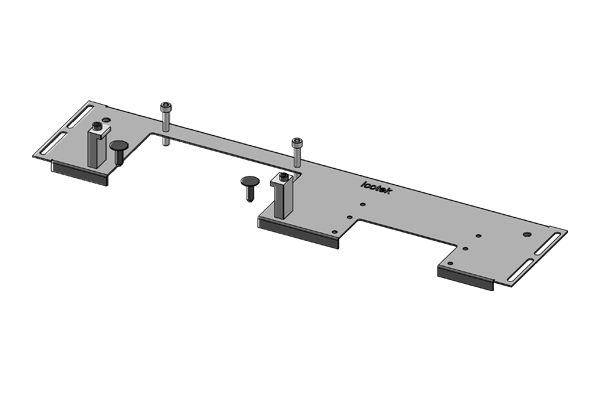

| Artikelnummer | 44311 |
| EAN | 4251269336546 |
| Verpackungseinheit | 1 |
| Montageart | Schrauben |
| Länge | 538 mm |
| Breite | 120 mm |
| Höhe | 12 mm |
| Gesamtlänge Bodenblech | 538 mm |
| Für Schrankbreite | 1’200 mm |
| Lichtes Mass der Bodenöffnung | 502 mm |
| Passend für Kabeleinführungen: | 1 × KEL-JUMBO 2 | 1 × KEL-U 24 / KEL-FA 24 / KEL-QUICK 24 |
| Passend für Gehäuse | Rittal VX25 |
