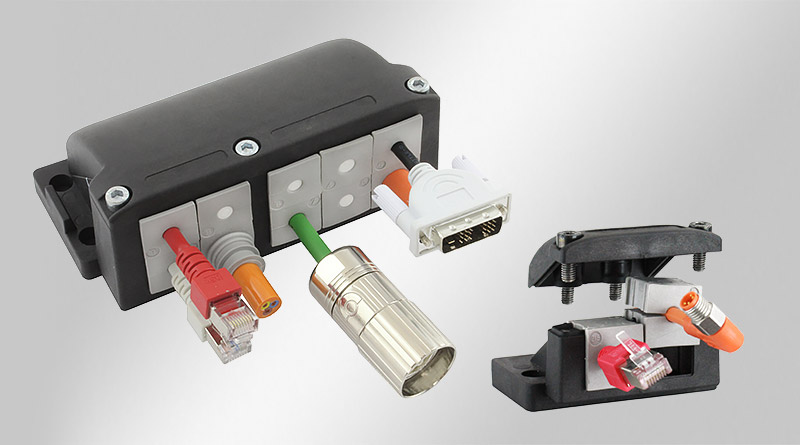

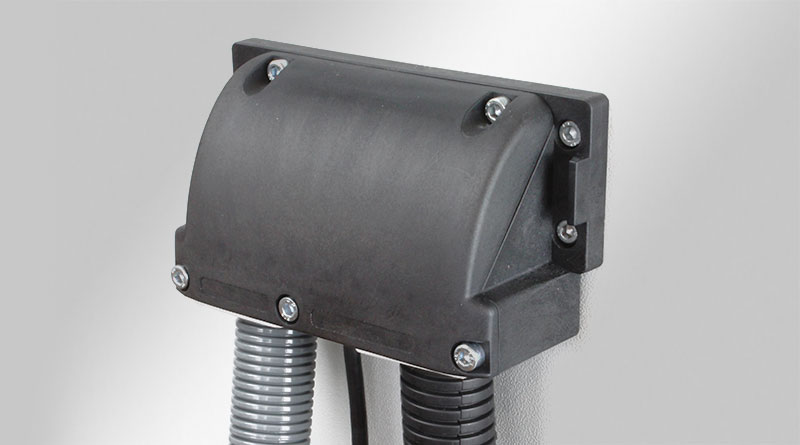

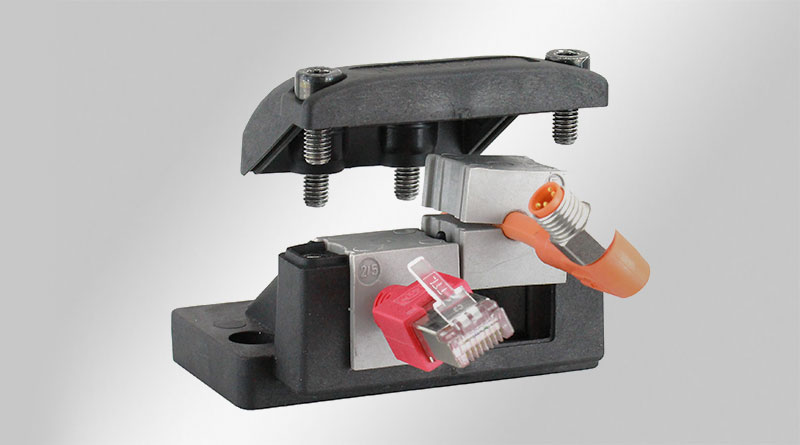

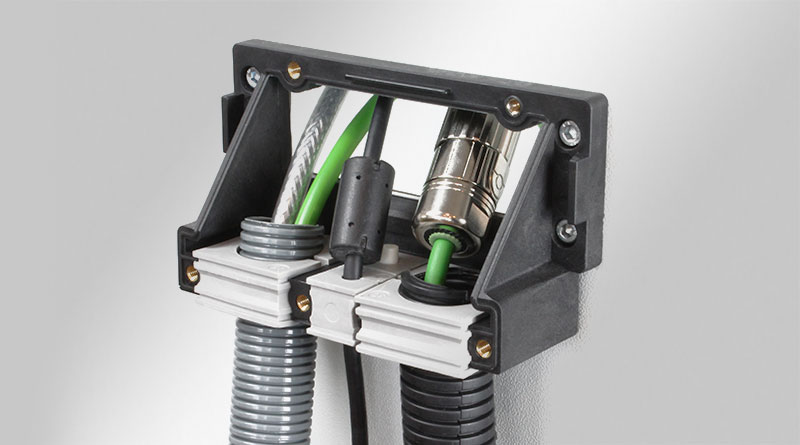

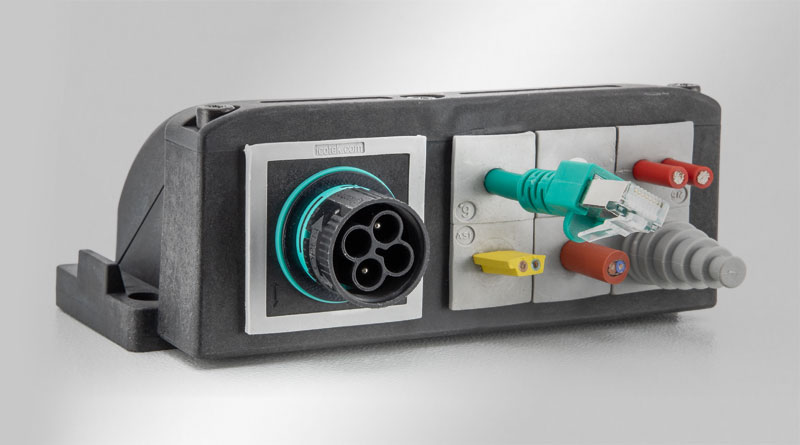

Ramy do wprowadzania kabli KEL-FG nadają się do montażu, uszczelniania i odciążania kabli ze złączami i kanałami pod kątem 90° do szafy, obudowy lub ściany maszyny.
Rama KEL-FG-A dokładnie odpowiada wymiarom wycięcia dla 24-stykowych standardowych złączy przemysłowych. Do beznarzędziowego montażu / demontażu KEL-FG-A można zastosować ramkę zatrzaskową KEL-SNAP 24. KEL-FG-B nadaje się do wycięć 36 × 46 mm.
Wersje jednorzędowe KEL-FG-E szczególnie nadają się do złącz płaskich. Małe ramki są idealne do zastosowań o ograniczonej przestrzeni.
Płaska gumowa uszczelka jest dołączona do przesyłki.
| IP stopień ochrony | IP54 |
| UL Typ (UL 50E) | UL Type 12 |
| Klasa ogniowa | UL94-V0, samogasnący |
| Zakres temperatur | -40 C° do 140 C° |
| Materiał | Poliamid |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Właściwości | odporny na wibracje, Nie zawiera silikonu, Antykorozyjne (śruby w wersji V2A), Nie zawiera halogenu |
| Numer części | 42320 |
| EAN | 4251269308437 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 40 |
| Maks. średnica kabla | 17 mm |
| Długość | 147 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 10 x KT mały |
| Numer części | 42320.200 |
| EAN | 4251269308444 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 40 |
| Maks. średnica kabla | 17 mm |
| Długość | 147 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 10 x KT mały |
| Numer części | 42322 |
| EAN | 4251269308451 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 25 |
| Maks. średnica kabla | 35 mm |
| Długość | 147 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 6 x KT mały, 1 x KT duży |
| Numer części | 42322.200 |
| EAN | 4251269308468 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 25 |
| Maks. średnica kabla | 35 mm |
| Długość | 147 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 6 x KT mały, 1 x KT duży |
| Numer części | 42324 |
| EAN | 4251269308475 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 10 |
| Maks. średnica kabla | 35 mm |
| Długość | 147 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 2 x KT mały, 2 x KT duży |
| Numer części | 42324.200 |
| EAN | 4251269308482 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 10 |
| Maks. średnica kabla | 35 mm |
| Długość | 147 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 2 x KT mały, 2 x KT duży |
| Numer części | 42246 |
| EAN | 4251269332647 |
| Opak. | 1 |
| Długość | 145 mm |
| Szerokość | 56 mm |
| Wysokość | 2,5 mm |
| Wysokość montażu | 2,5 mm |
| Rozmiar wycięcia | 112 × 36 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 6 mm |
| Kolor | czarny |
| Nadaje się do: | KEL 24, KEL-U 24, KEL-ER 24, KEL-QUICK 24, KEL-FG-A, KEL-FG-ER A |
| Numer części | 42330 |
| EAN | 4251269308499 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 16 |
| Maks. średnica kabla | 17 mm |
| Długość | 79,8 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 4 x KT mały |
| Numer części | 42330.200 |
| EAN | 4251269308505 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 16 |
| Maks. średnica kabla | 17 mm |
| Długość | 79,8 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 4 x KT mały |
| Numer części | 42332 |
| EAN | 4251269308512 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 1 |
| Maks. średnica kabla | 35 mm |
| Długość | 79,8 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 1 x KT duży |
| Numer części | 42332.200 |
| EAN | 4251269308529 |
| Opak. | 1 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 1 |
| Maks. średnica kabla | 35 mm |
| Długość | 79,8 mm |
| Szerokość | 80 mm |
| Wysokość | 57,5 mm |
| Wysokość montażu | 57,5 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 1 x KT duży |
| Numer części | 42331 |
| EAN | 4251269332715 |
| Opak. | 1 |
| Długość | 72,85 mm |
| Szerokość | 55,6 mm |
| Wysokość | 2,5 mm |
| Wysokość montażu | 2,5 mm |
| Rozmiar wycięcia | 46 × 46 mm |
| Liczba otworów na śruby | 4 |
| Średnica otworów na śruby | 9,5 mm |
| Kolor | czarny |
| Nadaje się do: | KEL-FG-B, KEL-FG-ER B |
| Numer części | 42336 |
| EAN | 4251269316623 |
| Opak. | 5 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 20 |
| Maks. średnica kabla | 17 mm |
| Długość | 147 mm |
| Szerokość | 53 mm |
| Wysokość | 38 mm |
| Wysokość montażu | 38 mm |
| Rozmiar wycięcia | 112 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 5 x KT mały |
| Numer części | 42336.200 |
| EAN | 4251269316647 |
| Opak. | 5 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 20 |
| Maks. średnica kabla | 17 mm |
| Długość | 147 mm |
| Szerokość | 53 mm |
| Wysokość | 38 mm |
| Wysokość montażu | 38 mm |
| Rozmiar wycięcia | 112 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 5 x KT mały |
| Numer części | 42334 |
| EAN | 4251269316616 |
| Opak. | 5 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 12 |
| Maks. średnica kabla | 17 mm |
| Długość | 100 mm |
| Szerokość | 53 mm |
| Wysokość | 38 mm |
| Wysokość montażu | 38 mm |
| Rozmiar wycięcia | 65 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 3 x KT mały |
| Numer części | 42334.200 |
| EAN | 4251269316630 |
| Opak. | 5 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 12 |
| Maks. średnica kabla | 17 mm |
| Długość | 100 mm |
| Szerokość | 53 mm |
| Wysokość | 38 mm |
| Wysokość montażu | 38 mm |
| Rozmiar wycięcia | 65 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 3 x KT mały |
| Numer części | 42333 |
| EAN | 4251269317996 |
| Opak. | 5 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 8 |
| Maks. średnica kabla | 17 mm |
| Długość | 73 mm |
| Szerokość | 53 mm |
| Wysokość | 38 mm |
| Wysokość montażu | 38 mm |
| Rozmiar wycięcia | 43 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal, ocynkowana galwanicznie |
| Nadaje się do modułów | 2 x KT mały |
| Numer części | 42333.200 |
| EAN | 4251269318009 |
| Opak. | 5 |
| Opcje montażu | Mocowanie za pomocą śrub, Montaż na zatrzask z KEL-SNAP |
| Dla max. liczba kabli | 8 |
| Maks. średnica kabla | 17 mm |
| Długość | 73 mm |
| Szerokość | 53 mm |
| Wysokość | 38 mm |
| Wysokość montażu | 38 mm |
| Rozmiar wycięcia | 43 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 5,5 mm |
| Materiał śruby | Stal nierdzewna (V2A) |
| Nadaje się do modułów | 2 x KT mały |
| Numer części | 42251 |
| EAN | 4251269332654 |
| Opak. | 1 |
| Długość | 147 mm |
| Szerokość | 40 mm |
| Wysokość | 2,5 mm |
| Wysokość montażu | 2,5 mm |
| Rozmiar wycięcia | 112 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 6 mm |
| Kolor | czarny |
| Nadaje się do: | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
| Numer części | 42197 |
| EAN | 4251269332623 |
| Opak. | 1 |
| Długość | 98 mm |
| Szerokość | 40 mm |
| Wysokość | 2,5 mm |
| Wysokość montażu | 2,5 mm |
| Rozmiar wycięcia | 65 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 6 mm |
| Kolor | czarny |
| Nadaje się do: | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
| Numer części | 42256 |
| EAN | 4251269332692 |
| Opak. | 1 |
| Długość | 72,8 mm |
| Szerokość | 40 mm |
| Wysokość | 2,5 mm |
| Wysokość montażu | 2,5 mm |
| Rozmiar wycięcia | 43 × 24 mm |
| Liczba otworów na śruby | 2 |
| Średnica otworów na śruby | 6 mm |
| Kolor | czarny |
| Nadaje się do: | KEL-E2, KEL-ER-E2, KEL-QUICK-E2, KEL-FG-E2, KEL-FG-ER E2, KEL-FL 1 |
Convince yourself of the simple and time-saving assembly of our products.
Watch the assembly video!
Always find the right size and the right cable grommets for your cable entry!
Ramy zatrzaskowe do montażu przepustów kablowych KEL-FA, KEL, KEL-U, KEL-QUICK bez konieczności używania narzędzi
Dzielone moduły uszczelniające dla kabli o średnicach od 1 do 17 i od 13 do 35 mm. Dopasowane do przepustów kablowych KEL i dławic kablowych KVT.
Dzielone moduły uszczelniające dla kabli o średnicach od 1 do 17 i od 13 do 35 mm. Dopasowane do przepustów kablowych KEL i dławic kablowych KVT.
Dzielone moduły uszczelniające dla kabli o średnicach od 1 do 8 mm. Dopasowane do przepustów kablowych KEL i dławic kablowych KVT.
Dzielone moduły uszczelniające dla kabli o średnicach od 1 do 8 mm. Dopasowane do przepustów kablowych KEL i dławic kablowych KVT.
Dzielone moduły uszczelniające do kabli o średnicach od 4 do 29 mm. Dopasowane do przepustów kablowych KEL.
Dzielone moduły uszczelniające do kabli o średnicach od 4 do 29 mm. Dopasowane do przepustów kablowych KEL.
Moduł uszczelniający elastyczny w kształcie piramidy z wielozakresowymi możliwościami doboru średnic kabla od 3 do 26 mm. Ulepszone odciążenie kabli możliwe dzięki opaskom kablowym.
Moduł uszczelniający elastyczny w kształcie piramidy z wielozakresowymi możliwościami doboru średnic kabla od 3 do 26 mm. Ulepszone odciążenie kabli możliwe dzięki opaskom kablowym.
Elastyczne wielozakresowe moduły uszczelniające z odrywanymi pierścieniami membranowymi do kabli o różnych średnicach od 5 do 28 mm.
Elastyczne wielozakresowe moduły uszczelniające do kabli o różnych średnicach od 2.5 do 33 mm.
Wielomembranowe moduły uszczelniające oparte o moduły uszczelniające KT do przeprowadzenia kilku standardowych kabli o różnych średnicach przekroju.
Moduł uszczelniający z adapterem dla systemów KEL z gwintem metrycznym opartym o moduły uszczelniające KT
Moduł uszczelniający z adapterem oparty o moduły uszczelniające KT, stosowany do niestandardowych rozwiązań (np. hybrydowych złączy przykręcanych)
Moduł uszczelniający z klapką ochronną, z adapterem oparty o moduły uszczelniające KT, stosowany do montowanego na zatrzask gniazda Keystone
Moduł uszczelniający z adapterem oparty o moduły uszczelniające KT, stosowany do montowanego na zatrzask gniazda Keystone
Moduł uszczelniający z adapterem oparty o moduły uszczelniające KT, stosowany do systemów złączy PushPull.
Moduł uszczelniający z adapterem oparty o moduły uszczelniające KT, stosowany do mocowania kwadratowego M23 o wymiarach 19.8 na 19.8 mm
Listwy zbiorcze, uziemiające EMC z funkcją ekranowania EMI do systemów przepustów kabli ze zintegrowanym odciążeniem kabli.
Listwy (ramy) zbiorcze, uziemiające EMC z funkcją ekranowania EMI do systemów przepustów kabli, do użycia z klamrami zaciskowymi PFS.
Prostokątny i kwadratowy przebijak do wycięć na otwory dla ciężkich wielopinowych złączy przemysłowych i wielu komponentów przepustów kablowych firmy icotek.
Uszczelki przeciwpożarowe do certyfikowanych komponentów do przepustów kablowych firmy icotek, zatwierdzone do zastosowania w przemyśle kolejowym.
Systemy płyt modułowych do montażu komponentów przepustów kablowych w cokołach szaf, dachach i ściankach działowych. Pasuje do płyty podstawy obudowy KDR-BMP.
Płyty kołnierzowe do montażu komponentów przepustów kablowych na kompaktowych szafach, skrzynki zaciskowe lub obudowy magistrali firmy Rittal i Fibox.
Dzięki Distribution Box kable przeprowadzone centralnie (ze złączami i bez) można rozprowadzić w zakresie 360° we wszystkich pożądanych kierunkach.
Ramy przepustowe do przeprowadzenia kabli prefabrykowanych i peszli pod kątem 90° stopni do ściany szafy.
Przepust kablowy na bazie modułów uszczelniających do standardowych rozmiarów wycięć stosowanych przy przemysłowych złączach wielopinowych. Dostępny w wersji jedno lub dwurzędowej.
Przepusty kablowe oparte na modułach KT do montażu bez użycia narzędzi. Dostępny w wersji jedno lub dwurzędowej.
Klasycznie centralnie dzielona rama przepustu kablowego. Dopasowana do wycięć dla ciężkich wielopinowych konektorów. Dostępna w jedno, dwu lub wielopoziomowej wersji.
Dzielone dławice kablowe dla prefabrykowanych kabli z gwintem metrycznym o przekrojach od M20 do M63.
Dzielone dławice kablowe montowane na zatrzask (bez potrzeby użycia narzędzi), w otworach o przekrojach w wymiarze metrycznym.
Nity rozprężne do do montażu przepustów szczotkowych KEL-BES i KEL-BES-S
Listwy mocujące do odciążenia i prowadzenia kabli do montażu zatrzaskowego na 35 mm szynach DIN i szynach C30.
Listwy uziemiające EMC z zaciskami do kabli i ekranowaniem EMI, do zamocowania na szyny typu C nawet do 12 kabli jednocześnie.
Klamry uziemiające EMC do bezpośredniego montażu za pomocą śrub, np. na blachach.
Oparty o moduły uszczelniające przepust kablowy z uszczelnieniem ogniowym IFPS zgodnie z EN 45545-3 dla standardowych wycięć ciężkich złączy przemysłowych. Dostępny w wersji jedno lub dwurzędowej.
