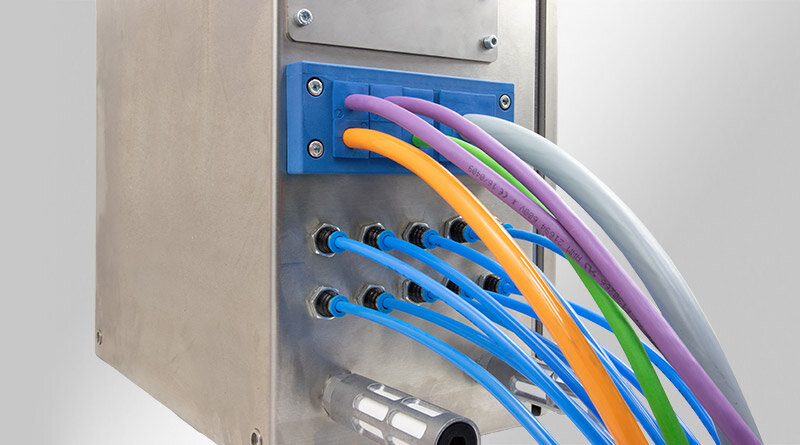

The KEL-ER-BL in the signal colour blue is preferably used in the area of food packaging and processing machines where there is no direct contact with food. Products in this signal colour are also popular in the pharmaceutical sector.

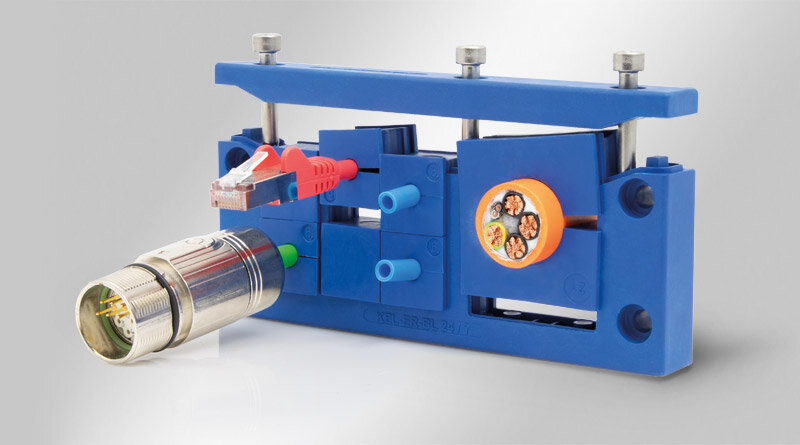

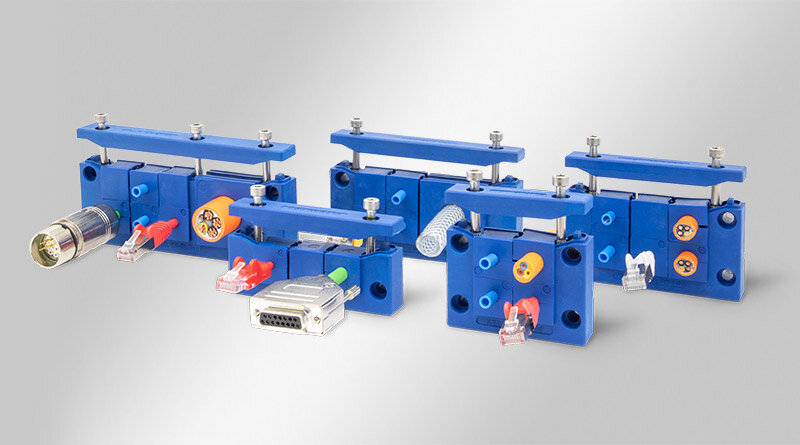

The KEL-ER-BL is a split cable entry system for cables with and without connectors. Depending on the size, cables with a diameter of 1 to 16 mm (single grommets KT-BL 1 to KT-BL 15) or 16 to 35 mm (single grommets KT-BL 16 to 34) can be routed, sealed with IP65 and strain-relieved according to EN 62444. The cable grommets are placed into compartments and are securely fixed to the frame during assembly.

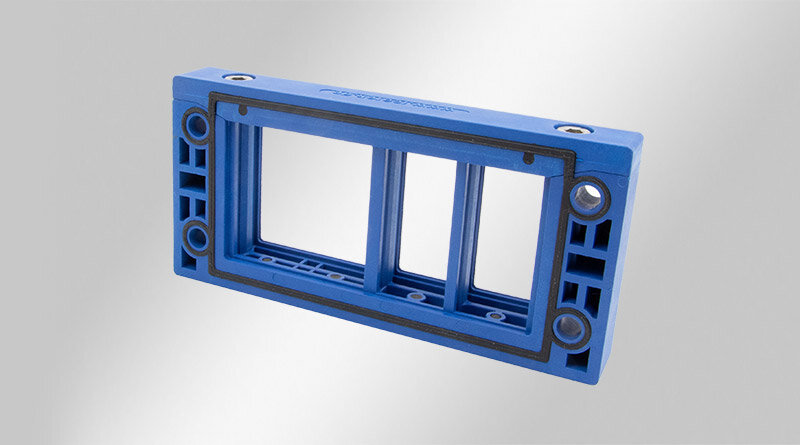

The KEL-ER-BL frames match exactly the cut-out dimensions for 10-, 16- and 24-pin standard industrial connectors. Either a cut-out of 36 mm or 46 mm in height can be chosen depending on the cables being routed. The KEL-ER-BL-B frame matches the cut-out dimensions of 46 × 46 mm measuring instruments.
The single-row cable entry KEL-ER-BL-E is characterised by its space-saving design and is therefore ideal for confined spaces and cables with flat connectors (e.g. Sub-D).

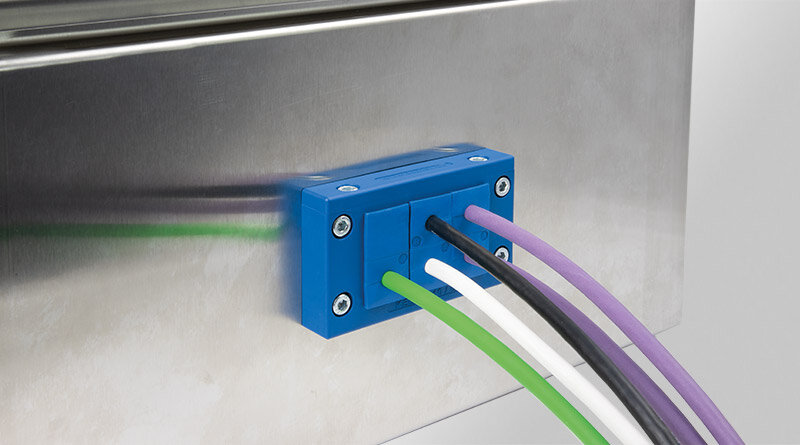

Thanks to the injected seal and the use of single grommets, the KEL-ER-BL series achieves protection class IP65. If the flange surface is roughly structured or slightly uneven, we recommend installing the additional flat blue rubber gasket included in the shipment.
| IP-classificatie (EN 60529) | IP65, IP64, IP55, IP54 |
| Vlam klasse | UL94-V0, zelfdovend |
| Temperatuur | -40 C° tot 140 C° |
| Materiaal | Polyamide |
| Montage type | Schroefbevestiging |
| Eigenschappen | trillingsbestendig, UV-bestendig, zonder siliconen, halogeenvrij, anti-corrosive |
| Art.nr. | 70000.200 |
| EAN | 4251269333781 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 10 |
| Max. kabeldiameter | 16 mm |
| Lengte | 147 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 112 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 10 x KT klein |
| Art.nr. | 70001.200 |
| EAN | 4251269333798 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 7 |
| Max. kabeldiameter | 35 mm |
| Lengte | 147 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 112 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 6 x KT klein, 1 x KT groot |
| Art.nr. | 70002.200 |
| EAN | 4251269333804 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 4 |
| Max. kabeldiameter | 35 mm |
| Lengte | 147 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 112 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 2 x KT klein, 2 x KT groot |
| Art.nr. | 70003.200 |
| EAN | 4251269333811 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 8 |
| Max. kabeldiameter | 16 mm |
| Lengte | 120 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 86 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 8 x KT klein |
| Art.nr. | 70004.200 |
| EAN | 4251269333828 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 5 |
| Max. kabeldiameter | 35 mm |
| Lengte | 120 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 86 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 4 x KT klein, 1 x KT groot |
| Art.nr. | 70005.200 |
| EAN | 4251269333835 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 2 |
| Max. kabeldiameter | 35 mm |
| Lengte | 120 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 86 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 2 x KT groot |
| Art.nr. | 70006.200 |
| EAN | 4251269333842 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 6 |
| Max. kabeldiameter | 16 mm |
| Lengte | 98 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 65 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 6 x KT klein |
| Art.nr. | 70007.200 |
| EAN | 4251269333859 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 3 |
| Max. kabeldiameter | 35 mm |
| Lengte | 98 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 65 × 36 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 2 x KT klein, 1 x KT klein |
| Art.nr. | 70008.200 |
| EAN | 4251269333866 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 4 |
| Max. kabeldiameter | 16 mm |
| Lengte | 73 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 46 × 46 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 4 x KT klein |
| Art.nr. | 70009.200 |
| EAN | 4251269333873 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 1 |
| Max. kabeldiameter | 35 mm |
| Lengte | 73 mm |
| Breedte | 58 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 46 × 46 mm |
| Aantal schroefgaten | 4 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 1 x KT groot |
| Art.nr. | 70010.200 |
| EAN | 4251269333880 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 5 |
| Max. kabeldiameter | 16 mm |
| Lengte | 147 mm |
| Breedte | 39 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 112 × 24 mm |
| Aantal schroefgaten | 2 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 5 x KT klein |
| Art.nr. | 70011.200 |
| EAN | 4251269333897 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 4 |
| Max. kabeldiameter | 16 mm |
| Lengte | 120 |
| Breedte | 39 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 86 × 24 mm |
| Aantal schroefgaten | 2 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 4 x KT klein |
| Art.nr. | 70012.200 |
| EAN | 4251269333903 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 3 |
| Max. kabeldiameter | 16 mm |
| Lengte | 98 mm |
| Breedte | 39 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 65 × 24 mm |
| Aantal schroefgaten | 2 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 3 x KT klein |
| Art.nr. | 70013.200 |
| EAN | 4251269333910 |
| Aantal | 10 |
| Montage type | Schroefbevestiging |
| Voor aantal kabels | 2 |
| Max. kabeldiameter | 16 mm |
| Lengte | 73 mm |
| Breedte | 39 mm |
| Hoogte | 17 mm |
| Montage hoogte | 17 mm |
| Kleur | blauw (vergelijkbaar RAL 5005) |
| Inbouwmaat | 43 × 24 mm |
| Aantal schroefgaten | 2 |
| Diameter van schroefgaten | 5,8 mm |
| Materiaal schroeven | Roestvrij staal V2A |
| Geschikt voor tules | 2 x KT klein |
Overtuig uzelf van de eenvoudige en tijdbesparende montage van onze producten.
Bekijk de montagevideo!
Vind altijd het juiste frame en doorvoertules voor uw kabeldoorvoer!
Split cable grommets for the food industry, for diameters of 1 to 16 and 16 - 35 mm. Suitable for KEL-ER-BL cable entry frames.
EMC-kabelverzamelaar met EMC-afschermfunctie voor kabelinvoersystemen - met of zonder geïntegreerde trekontlasting.
EMC-kabelverzamelaar met EMC-afschermfunctie voor kabelinvoersystemen - met of zonder geïntegreerde trekontlasting.
Rechthoekige en vierkante ponsmatrijzen voor zware meerpolige industriële connectoren en vele icotek kabelinvoercomponenten.
Krachtige hygiënische kabelinvoerplaat met hoge trekontlasting en gecertificeerde afdichting IP66 / IP68.

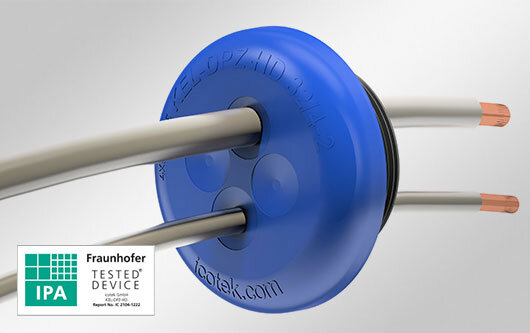

Ronde hygiënische kabelinvoerplaat met gecertificeerde afdichting IP66 / IP68. Metrische schroefdraad M32-M63.
Pluggen voor het afdichten van reeds doorboorde membranen van kabeldoorvoerplaten. Afdichtingswaarde blijft hierdoor gewaarborgd.
Detectable cable ties and holders for cable ties particularly suitable for pharmaceutical applications and for the food industry.

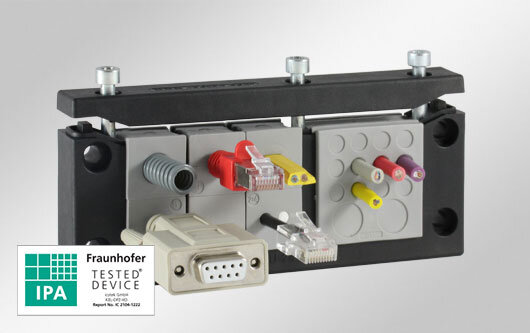

Kabeldoorvoer voor standaarduitsparingen van zware industriële connectoren. Verkrijgbaar als enkele of dubbele rijversie.
Kabeldoorvoer voor standaarduitsparingen van zware industriële connectoren. Verkrijgbaar als enkele of dubbele rijversie.

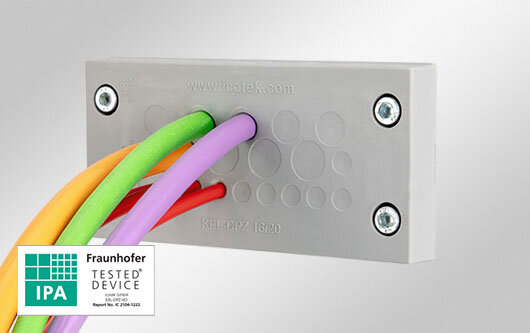

Kabelinvoerplaat met hoge kabeldichtheid en gecertificeerde bescherming tot IP66 / UL Type 12. Verkrijgbaar in verschillende maten.

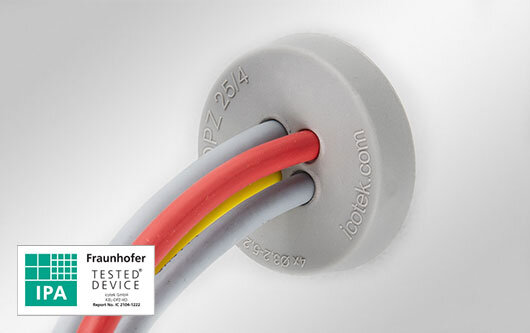

Ronde kabelinvoerplaat met gecertificeerde afdichting IP66 / IP68 / UL Type 12 / 4X*. Metrische schroefdraad M25-M63.
