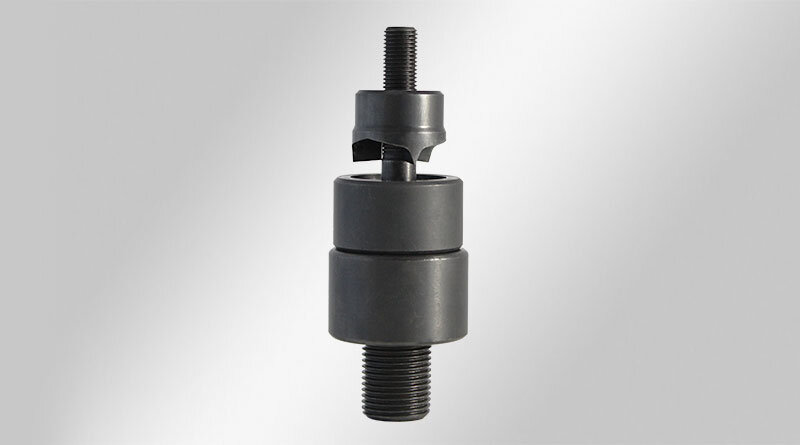

Les ensembles poinçons matrices ronds peuvent perforer des tôles d'acier inoxydable (versions V2A), d’acier ou d’aluminium et plastique jusqu’à 3mm (V2A: max. 2 mm) d’épaisseur. Ces poinçons sont destinés à faire des ouvertures dans les tailles PG 16, M16, M20, M25, M32, M40, M50, M63, M75, M80 et M85 qui correspondent à les presse-étoupes et systèmes passe-câbles d’icotek.
La géométrie particulière de l’ensemble matrice poinçon réduit considérablement l’effort de poinçonnage, et la découpe en plusieurs parties* de la perforation est facilement évacuée. Pour l’installation de bouton poussoir et commutateur, icotek propose un emporte pièce de PG 16 (22.5 mm) avec ergot de positionnement.
Ces ensembles sont compatibles aux poinçonneuses hydrauliques d’autres fabricants.
| Matière | Acier trempé et bruni |
| N° de cde | 80020 |
| EAN | 4251269316166 |
| Unité d'emballage | 1 |
| Découpe, ronde | 16,2 mm |
| Découpe, métrique | M16 |
| Convient pour passe-câbles: | QVT 16, QVT-CLICK 16, KEL-DP 16 |
| Filetage UNF | 9,5 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80200 |

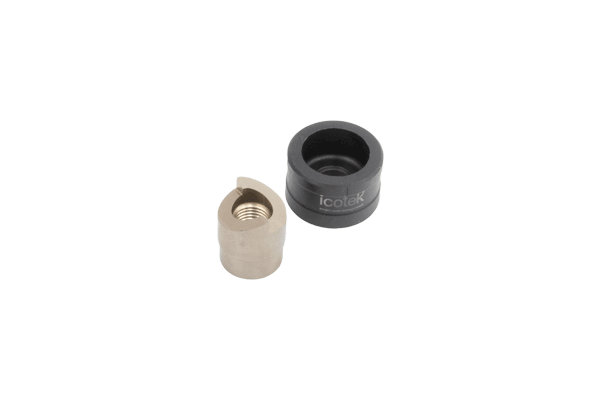

| N° de cde | 80120 |
| EAN | 4251269316340 |
| Unité d'emballage | 1 |
| Découpe, ronde | 16,2 mm |
| Découpe, métrique | M16 |
| Convient pour passe-câbles: | QVT 16, QVT-CLICK 16, KEL-DP 16 |
| Filetage UNF | 11,1 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80210 |

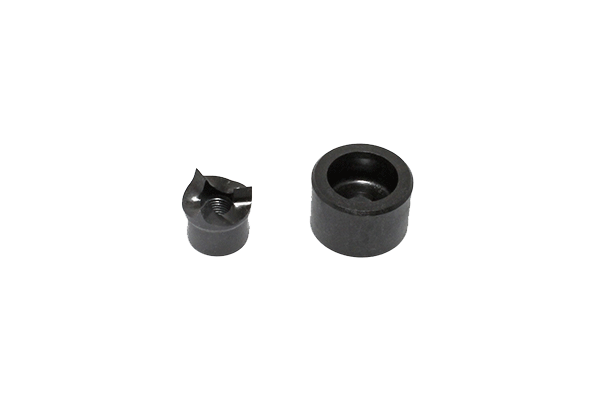

| N° de cde | 80021 |
| EAN | 4251269316173 |
| Unité d'emballage | 1 |
| Découpe, ronde | 20,4 mm |
| Découpe, métrique | M20 |
| Convient pour passe-câbles: | KVT 20, QVT 20, QVT-CLICK 20, KEL-QTE, KEL-DP 20 |
| Filetage UNF | 9,5 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80200 |

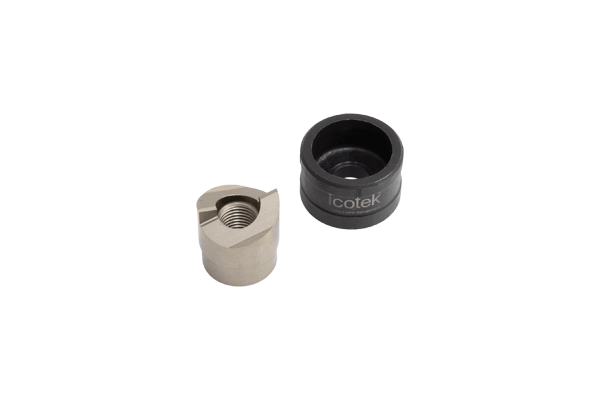

| N° de cde | 80121 |
| EAN | 4251269316357 |
| Unité d'emballage | 1 |
| Découpe, ronde | 20,4 mm |
| Découpe, métrique | M20 |
| Convient pour passe-câbles: | KVT 20, QVT 20, QVT-CLICK 20, KEL-QTE, KEL-DP 20 |
| Filetage UNF | 11,1 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80210 |

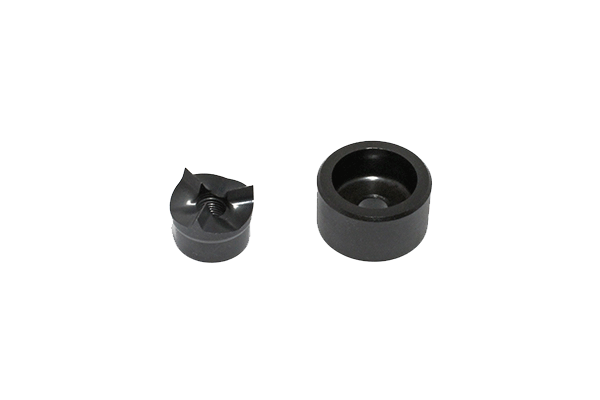

| N° de cde | 80022 |
| EAN | 4251269316180 |
| Unité d'emballage | 1 |
| Découpe, ronde | 25,4 mm |
| Découpe, métrique | M25 |
| Convient pour passe-câbles: | KVT-ER 25, KVT 25, QVT 25, QVT-CLICK 25, KEL-DPZ 25, KEL-DPZ-CLICK 25, KEL-DPZ-HD 25, KEL-SCDP-TR 25, KEL-DPF 25, KEL-SCDP 25, KEL-DP 25 |
| Filetage UNF | 9,5 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80200 |
| N° de cde | 80122 |
| EAN | 4251269316364 |
| Unité d'emballage | 1 |
| Découpe, ronde | 25,4 mm |
| Découpe, métrique | M25 |
| Convient pour passe-câbles: | KVT-ER 25, KVT 25, QVT 25, QVT-CLICK 25, KEL-DPZ 25, KEL-DPZ-CLICK 25, KEL-DPZ-HD 25, KEL-SCDP-TR 25, KEL-DPF 25, KEL-SCDP 25, KEL-DP 25 |
| Filetage UNF | 11,1 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80210 |

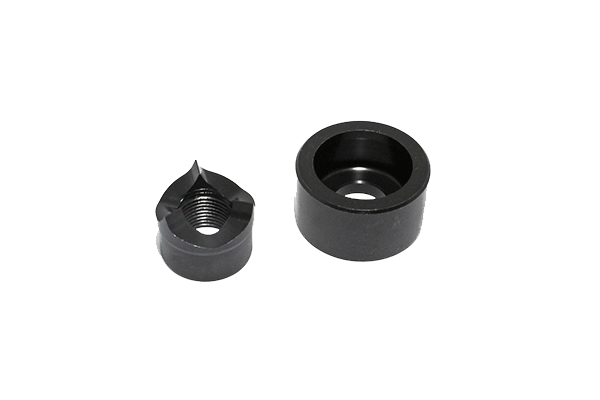

| N° de cde | 80023 |
| EAN | 4251269316197 |
| Unité d'emballage | 1 |
| Découpe, ronde | 32,5 mm |
| Découpe, métrique | M32 |
| Convient pour passe-câbles: | KVT-ER 32, KVT 32, KVT 32-W90, KVT-SNAP 32, DB 3×1 | M32, QVT 32, QVT-CLICK 32, KEL-BES-S 32, KEL-DPZ 32, KEL-DPZ-CLICK 32, KEL-DPZ-HD 32, KEL-SCDP-TR 32, KEL-DPF 32, KEL-SCDP 32, KEL-DP 32 |
| Filetage UNF | 19 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 3 mm |
| Vis hydraulique | 80201 |

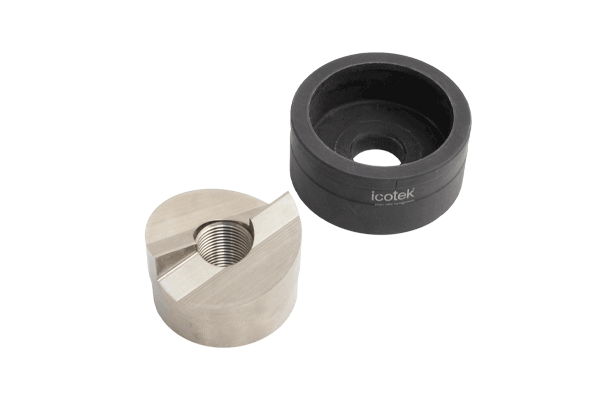

| N° de cde | 80123 |
| EAN | 4251269316371 |
| Unité d'emballage | 1 |
| Découpe, ronde | 32,5 mm |
| Découpe, métrique | M32 |
| Convient pour passe-câbles: | KVT-ER 32, KVT 32, KVT 32-W90, KVT-SNAP 32, DB 3×1 | M32, QVT 32, QVT-CLICK 32, KEL-BES-S 32, KEL-DPZ 32, KEL-DPZ-CLICK 32, KEL-DPZ-HD 32, KEL-SCDP-TR 32, KEL-DPF 32, KEL-SCDP 32, KEL-DP 32 |
| Filetage UNF | 19 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80201 |

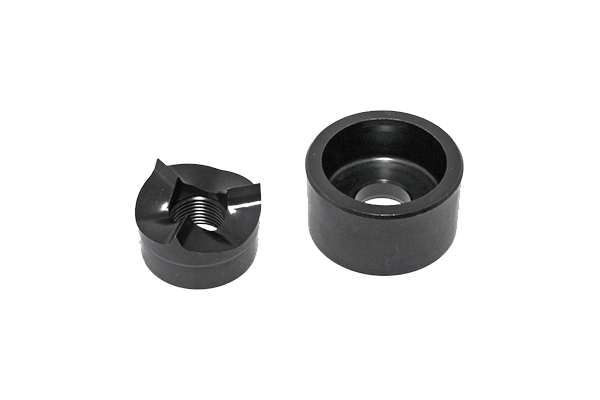

| N° de cde | 80024 |
| EAN | 4251269316203 |
| Unité d'emballage | 1 |
| Découpe, ronde | 40,5 mm |
| Découpe, métrique | M40 |
| Convient pour passe-câbles: | KVT-ER 40, KVT 40, KVT-SNAP 40, QVT 40, QVT-CLICK 40, KEL-DPZ 40, KEL-DPZ-CLICK 40, KEL-DPZ-HD 40, KEL-SCDP-TR 40, KEL-DPF 40, KEL-SCDP 40, KEL-DP 40 |
| Filetage UNF | 19 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 3 mm |
| Vis hydraulique | 80201 |

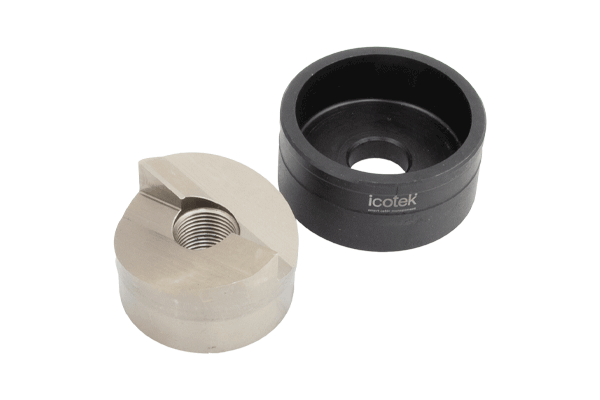

| N° de cde | 80124 |
| EAN | 4251269316388 |
| Unité d'emballage | 1 |
| Découpe, ronde | 40,5 mm |
| Découpe, métrique | M40 |
| Convient pour passe-câbles: | KVT-ER 40, KVT 40, KVT-SNAP 40, QVT 40, QVT-CLICK 40, KEL-DPZ 40, KEL-DPZ-CLICK 40, KEL-DPZ-HD 40, KEL-SCDP-TR 40, KEL-DPF 40, KEL-SCDP 40, KEL-DP 40 |
| Filetage UNF | 19 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80201 |

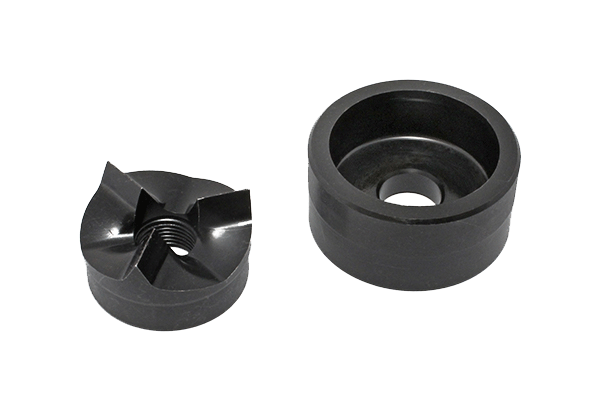

| N° de cde | 80025 |
| EAN | 4251269316210 |
| Unité d'emballage | 1 |
| Découpe, ronde | 50,5 mm |
| Découpe, métrique | M50 |
| Convient pour passe-câbles: | KVT-ER 50, KVT 50, KVT 50-W90, DB 3×2 | M50, QVT 50, QVT-CLICK 50, KEL-QTA 50, KEL-BES-S 50, KEL-DPZ 50, KEL-DPZ-CLICK 50, KEL-DPZ-HD 50, KEL-SCDP-TR 50, KEL-DPF 50, KEL-SCDP 50, KEL-DP 50 |
| Filetage UNF | 19 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 3 mm |
| Vis hydraulique | 80201 |
| N° de cde | 80125 |
| EAN | 4251269316395 |
| Unité d'emballage | 1 |
| Découpe, ronde | 50,5 mm |
| Découpe, métrique | M50 |
| Convient pour passe-câbles: | KVT-ER 50, KVT 50, KVT 50-W90, DB 3×2 | M50, QVT 50, QVT-CLICK 50, KEL-QTA 50, KEL-BES-S 50, KEL-DPZ 50, KEL-DPZ-CLICK 50, KEL-DPZ-HD 50, KEL-SCDP-TR 50, KEL-DPF 50, KEL-SCDP 50, KEL-DP 50 |
| Filetage UNF | 19 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80201 |

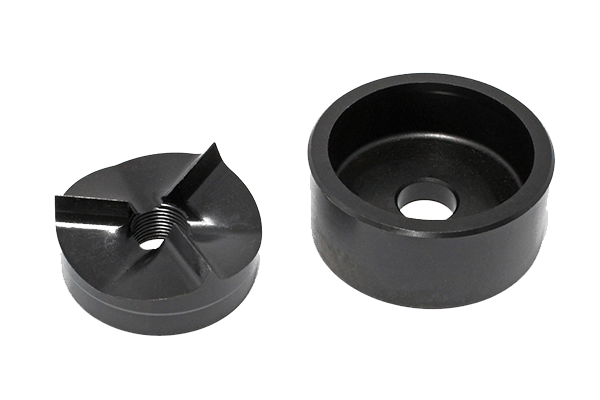

| N° de cde | 80026 |
| EAN | 4251269316227 |
| Unité d'emballage | 1 |
| Découpe, ronde | 63,5 mm |
| Découpe, métrique | M63 |
| Convient pour passe-câbles: | KVT-ER 63, KVT 63, KVT-SNAP 63, DB 3×3 | M63, KEL-DPZ 63, KEL-DPZ-CLICK 63, KEL-DPZ-HD 63, KEL-SCDP-TR 63, KEL-DPF 63 |
| Filetage UNF | 19 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 3 mm |
| Vis hydraulique | 80201 |
| N° de cde | 80126 |
| EAN | 4251269316401 |
| Unité d'emballage | 1 |
| Découpe, ronde | 63,5 mm |
| Découpe, métrique | M63 |
| Convient pour passe-câbles: | KVT-ER 63, KVT 63, KVT-SNAP 63, DB 3×3 | M63, KEL-DPZ 63, KEL-DPZ-CLICK 63, KEL-DPZ-HD 63, KEL-SCDP-TR 63, KEL-DPF 63 |
| Filetage UNF | 19 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80201 |
| N° de cde | 80029 |
| EAN | 4251269319181 |
| Unité d'emballage | 1 |
| Découpe, ronde | 75,5 mm |
| Découpe, métrique | M75 |
| Convient pour passe-câbles: | DB 3×4 | M75, KEL-DPF 75 |
| Filetage UNF | 19 mm |
| Pour des matières | Mild steel (St), Plastique |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80201 |

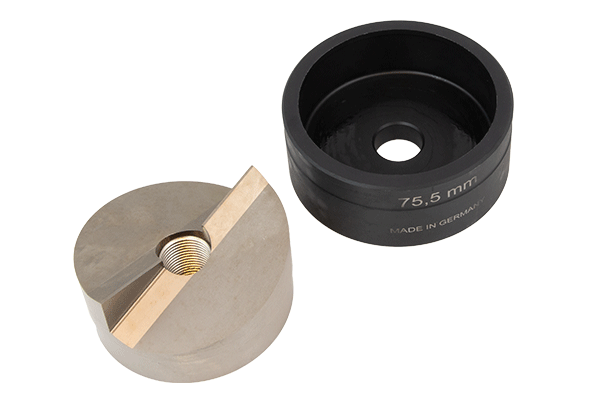

| N° de cde | 80071 |
| Unité d'emballage | 1 |
| Découpe, ronde | 75,5 mm |
| Découpe, métrique | M75 |
| Convient pour passe-câbles: | DB 3×4 | M75, KEL-DPF 75 |
| Filetage UNF | 19 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80201 |
| N° de cde | 80034 |
| EAN | 4251269324147 |
| Unité d'emballage | 1 |
| Découpe, ronde | 80 mm |
| Découpe, métrique | M80 |
| Filetage UNF | 19 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 2,5 mm |
| Vis hydraulique | 80201 |
| N° de cde | 80030 |
| EAN | 4251269319198 |
| Unité d'emballage | 1 |
| Découpe, ronde | 86 mm |
| Découpe, métrique | M85 |
| Convient pour passe-câbles: | KEL-DPF 85 |
| Filetage UNF | 19 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80201 |
| N° de cde | 80027 |
| EAN | 4251269316234 |
| Unité d'emballage | 1 |
| Découpe, ronde | 22,5 mm |
| Filetage UNF | 9,5 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 3 mm |
| Vis hydraulique | 80210 |

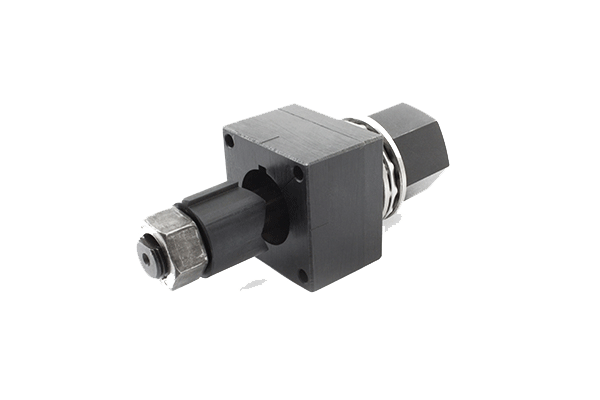

| N° de cde | 80028 |
| EAN | 4251269316241 |
| Unité d'emballage | 1 |
| Découpe, ronde | 22,5 mm |
| Filetage UNF | 9,5 mm |
| Pour des matières | Plastique, Mild steel (St) |
| Épaiss. max. de paroi | 3 mm |
| Vis hydraulique | 80205 |
| Contre-écrou | 80227 |
| N° de cde | 80128 |
| EAN | 4251269316418 |
| Unité d'emballage | 1 |
| Découpe, ronde | 22,5 mm |
| Filetage UNF | 9,5 mm |
| Pour des matières | Acier inoxydable V2A |
| Épaiss. max. de paroi | 2 mm |
| Vis hydraulique | 80205 |
| Contre-écrou | 80227 |

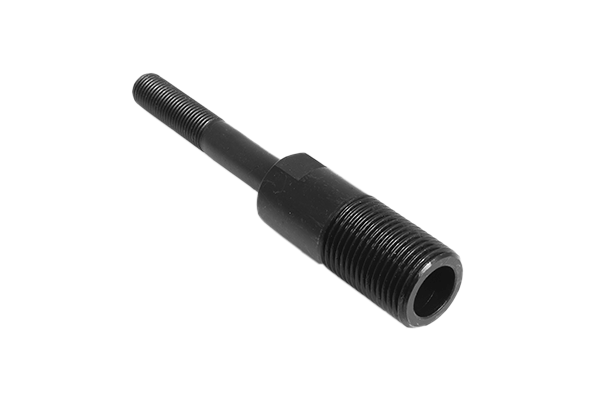

| N° de cde | 80200 |
| Unité d'emballage | 1 |
| Diamètre D1 | 19 mm |
| Diamètre D2 | 9,5 mm |
| Longueur | 105 mm |
| N° de cde | 80201 |
| Unité d'emballage | 1 |
| Diamètre D1 | 19 mm |
| Longueur | 125 mm |
| N° de cde | 80210 |
| Unité d'emballage | 1 |
| Diamètre D1 | 19 mm |
| Diamètre D2 | 11,1 mm |
| Longueur | 105 mm |
| N° de cde | 80205 |
| Unité d'emballage | 1 |
| Diamètre D1 | 13 mm |
| Diamètre D2 | 11 mm |
| Longueur | 105 mm |
| N° de cde | 80204 |
| Unité d'emballage | 1 |
