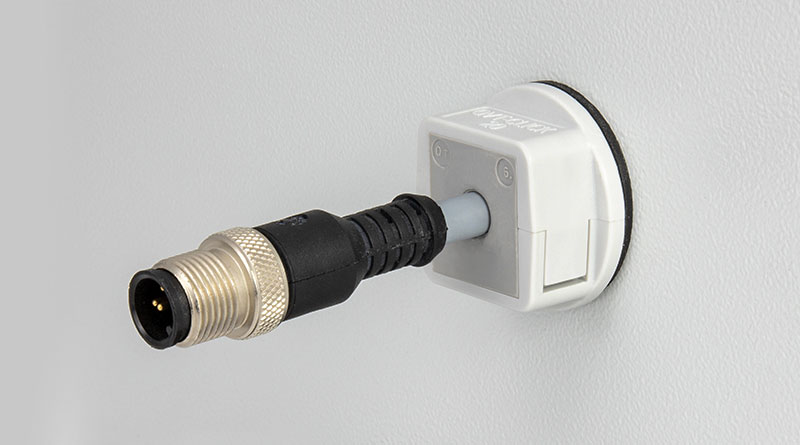

QVT-CLICK to okrągła dzielona ramka do szybkiego i łatwego montażu wstępnie zakończonych kabli lub kompletnych wiązek kablowych. Ale również przewody elektryczne, pneumatyczne lub hydrauliczne bez końcówek i złączy, a także peszle ochronne można łatwo przeprowadzić i uszczelnić ze stopniem IP54. Ze względu na wyjątkowo kompaktową konstrukcję seria QVT-CLICK jest szczególnie odpowiednia dla małych maszyn, urządzeń i instrumentów.

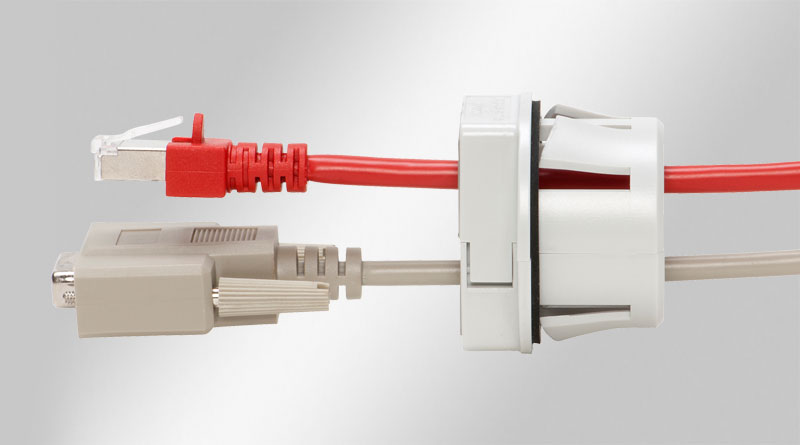

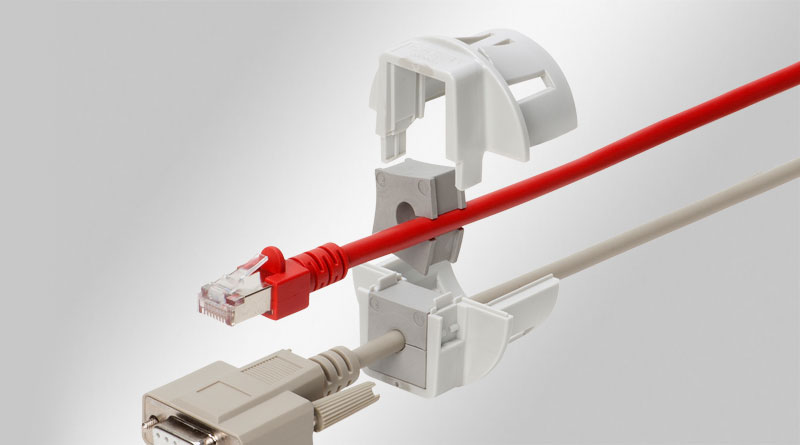

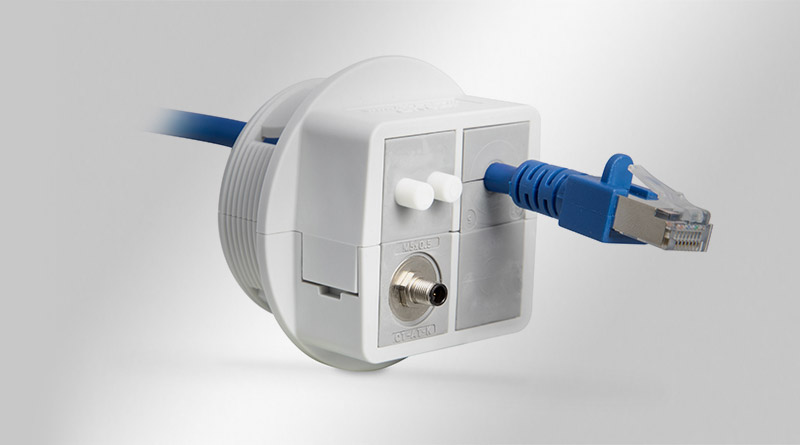

Dławiki kablowe są łatwe w montażu. Prefabrykowany kabel umieszcza się w dzielonym module uszczelniającym, który następnie osadza się w jednej z połówek dławika. W zależności od wielkości dławika kablowego można zainstalować jeden lub dwa oddzielne moduły. Dzięki zastosowaniu modułów wielootworowych można poprowadzić do 8 przewodów za pomocą jednego dławika kablowego.

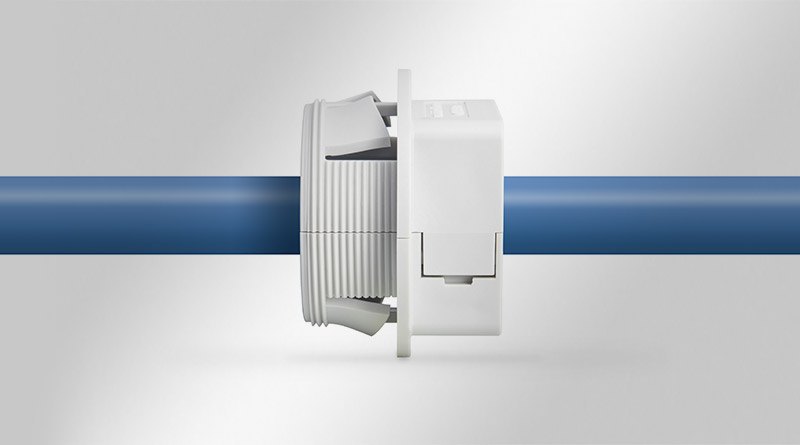

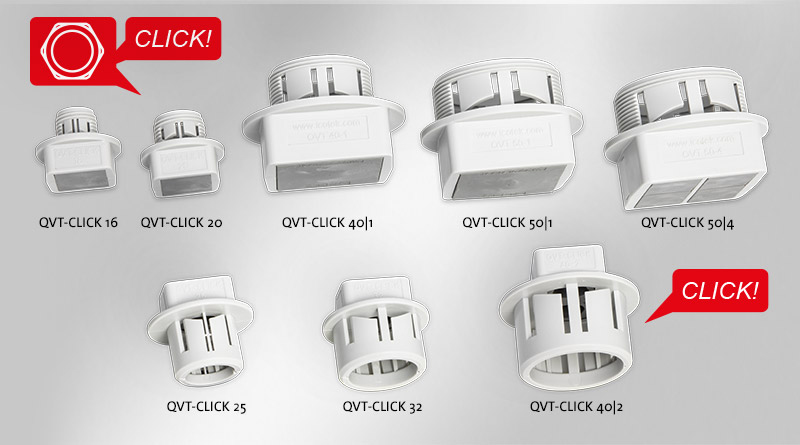

QVT-CLICK można zamontować bez użycia narzędzi od przedniej strony ściany obudowy (grubość ścianki 1,5 - 2,5 mm). Rozmiary QVT-CLICK 16, QVT-CLICK 20, QVT-CLICK 40|1 i QVT-CLICK 50 można również przykręcić za pomocą przeciwnakrętki.
W dostawie zawiera się gumowa uszczelka.
Narzędzie QVT-CLICK do szybkiego i łatwego montażu. Nr zamówieniowy: 61435 (w opakowaniu: 1 szt.)
| IP stopień ochrony | IP54 |
| Klasa ogniowa | UL94-V0, samogasnący |
| Zakres temperatur | -30 C° do 100 C° |
| Materiał | Poliwęglan |
| Opcje montażu | Montowane na zatrzask |
| Numer części | 45726 |
| EAN | 4251269320552 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 1 |
| Maks. średnica kabla | 10 mm |
| Kolor | szary (bliski do RAL 7035) |
| Średnica zewnętrzna | 32 mm |
| Wysokość montażu | 13,5 mm |
| Rozmiar otworu, metryczny | M16 |
| Rozmiar otworu, okrągły | 16,2 mm |
| Gwint | M16 × 1,5 |
| Długość gwintu | 13 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Odpowiednia przeciwnakrętka | 52272, 31105 |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 45728 |
| EAN | 4251269320569 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 2 |
| Maks. średnica kabla | 11 mm |
| Wysokość | 27,8 mm |
| Wysokość montażu | 13,5 mm |
| Rozmiar otworu, metryczny | M20 |
| Rozmiar otworu, okrągły | 20,4 mm |
| Gwint | M20 × 1,5 |
| Długość gwintu | 13 mm |
| Dla min. grubość ściany | 1,5 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Odpowiednia przeciwnakrętka | 52273, 31110 |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 45730 |
| EAN | 4251269311529 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 4 |
| Maks. średnica kabla | 15 mm |
| Kolor | szary (bliski do RAL 7035) |
| Średnica zewnętrzna | 39 mm |
| Wysokość montażu | 13,5 mm |
| Rozmiar otworu, metryczny | M25 |
| Rozmiar otworu, okrągły | 25,5 mm |
| Dla min. grubość ściany | 1 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 45732 |
| EAN | 4251269311536 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 4 |
| Maks. średnica kabla | 15 mm |
| Kolor | szary (bliski do RAL 7035) |
| Średnica zewnętrzna | 39 mm |
| Wysokość montażu | 13,5 mm |
| Rozmiar otworu, metryczny | M32 |
| Rozmiar otworu, okrągły | 32,5 mm |
| Dla min. grubość ściany | 1 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 1 x QT mały |
| Numer części | 45736 |
| EAN | 4251269323973 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 1 |
| Maks. średnica kabla | 29 mm |
| Kolor | szary (bliski do RAL 7035) |
| Średnica zewnętrzna | 50 mm |
| Wysokość montażu | 13,5 mm |
| Rozmiar otworu, metryczny | M40 |
| Rozmiar otworu, okrągły | 40,5 mm |
| Gwint | M40 × 1,5 |
| Długość gwintu | 20 mm |
| Dla min. grubość ściany | 1 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Odpowiednia przeciwnakrętka | 52276, 45107, 31130 |
| Nadaje się do modułów | 1 x QT duży |
| Numer części | 45734 |
| EAN | 4251269311543 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 8 |
| Maks. średnica kabla | 15 mm |
| Kolor | szary (bliski do RAL 7035) |
| Średnica zewnętrzna | 50 mm |
| Wysokość montażu | 13,5 mm |
| Rozmiar otworu, metryczny | M40 |
| Rozmiar otworu, okrągły | 40,5 mm |
| Dla min. grubość ściany | 1 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Nadaje się do modułów | 2 x QT mały |
| Numer części | 45738 |
| EAN | 4251269323980 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 1 |
| Maks. średnica kabla | 29 mm |
| Kolor | szary (bliski do RAL 7035) |
| Średnica zewnętrzna | 62 mm |
| Wysokość montażu | 22 mm |
| Rozmiar otworu, metryczny | M50 |
| Rozmiar otworu, okrągły | 50,4 mm |
| Gwint | M50 × 1,5 |
| Długość gwintu | 20 mm |
| Dla min. grubość ściany | 1 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Odpowiednia przeciwnakrętka | 52277, 45108, 31140 |
| Nadaje się do modułów | 1 x QT duży |
| Numer części | 45740 |
| EAN | 4251269323997 |
| Opak. | 10 |
| Opcje montażu | Montowane na zatrzask |
| Dla max. liczba kabli | 16 |
| Maks. średnica kabla | 15 mm |
| Kolor | szary (bliski do RAL 7035) |
| Średnica zewnętrzna | 62 mm |
| Wysokość montażu | 22 mm |
| Rozmiar otworu, metryczny | M50 |
| Rozmiar otworu, okrągły | 50,4 mm |
| Gwint | M50 × 1,5 |
| Długość gwintu | 20 mm |
| Dla min. grubość ściany | 1 mm |
| Do maksymalnej grubości ściany | 2,5 mm |
| Odpowiednia przeciwnakrętka | 52277, 45108, 31140 |
| Nadaje się do modułów | 4 x QT mały |
| Numer części | 61435 |
| Opak. | 2 |
| Opcje montażu | Montowane na zatrzask |
