신제품인 KEL-DPZ-HD CR는 M32 - M63 메트릭 스레드로 되어있으며, 식품가공 및 패키징 장비용으로 개발되었습니다.
개발 당시, 위생 디자인 지침에 의거하여 케이블 엔트리 플레이트 전면에 먼지가 잔류하지 않도록 설계되었습니다. 제품 표면을 깔끔한 평면으로 처리했으며, 두께를 기존 3mm에서 6mm로 디자인 하였습니다. 그리고 KEL-DPZ-HD CR는 식품가공 인증인 1935/2004/EG and (EU) 10/2011에 의거한 FDA에 부합하는 엘라스토머를 사용하였습니다. 시그널 컬러 블루를 사용함으로써 명확한 시각효과를 줍니다.
이 케이블 엔트리 플레이트는 3.2mm에서 22.2mm 케이블 및 호스 여러가닥을 인입할 수 있도록 디자인되었습니다. 그리고 IP65/66/67/68 보호 등급 및 케이블 인장력을 제공합니다. 케이블 그랜드 대비 특장점은 좁은 공간에 상대적으로 다량의 케이블을 인입할 수 있고 다양한 직경의 케이블을 함께 사용할 수 있습니다. 이제품은 후면에 잠금너트를 간단히 조여서 마감할 수 있습니다.
주문번호가 .600으로 끝나는 제품은 ISO14644-1에 따라 클린룸 1등급을 위한 입자방출 테스트를 받았고 인증 받았습니다. 이들 제품에 사용된 재료는 VOC/SVOC (ISO 14644-8; ISO 16000-6,-9,-11,-25, VDI 2083 sheet 17)에 따라 테스트했고 인증 받았습니다.
주문번호가 .601로 끝나는 제품은 ISO14644-1에 따라 클린룸 1등급을 위한 입자방출 테스트를 받았고 인증 받았습니다.
| IP 보호등급 (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| 온도 | -40 C° to 80 C° |
| 재질 | 엘라스토머 베이스 프레임: 폴리아미드 |
| 재질특성 | 실리콘 프리, 할로겐프리, 내유성, 내곰팡이성, 높은 내화학성 |
| 주문번호 | 70351.601 |
| EAN | 4251269328657 |
| 포장단위 | 5 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 12.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 44 mm |
| 원형 타공 사이즈 | 32.3 mm |
| 미터법의 타공 사이즈 | M32 |
| 나사산 | M32 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| 주문번호 | 70351.600 |
| EAN | 4251269328534 |
| 포장단위 | 5 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 12.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 44 mm |
| 원형 타공 사이즈 | 32.3 mm |
| 미터법의 타공 사이즈 | M32 |
| 나사산 | M32 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| 주문번호 | 70352.601 |
| EAN | 4251269328664 |
| 포장단위 | 5 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 9.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 44 mm |
| 원형 타공 사이즈 | 32.3 mm |
| 미터법의 타공 사이즈 | M32 |
| 나사산 | M32 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 4 x 5 - 9.5 mm |
| 주문번호 | 70352.600 |
| EAN | 4251269328541 |
| 포장단위 | 5 |
| 케이블 수 | 4 |
| 최대 케이블 직경 | 9.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 44 mm |
| 원형 타공 사이즈 | 32.3 mm |
| 미터법의 타공 사이즈 | M32 |
| 나사산 | M32 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 4 x 5 - 9.5 mm |
| 주문번호 | 70353.601 |
| EAN | 4251269328671 |
| 포장단위 | 5 |
| 케이블 수 | 7 |
| 최대 케이블 직경 | 6.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 44 mm |
| 원형 타공 사이즈 | 32.3 mm |
| 미터법의 타공 사이즈 | M32 |
| 나사산 | M32 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 7 x 3.2 - 6.5 mm |
| 주문번호 | 70354.601 |
| EAN | 4251269328688 |
| 포장단위 | 5 |
| 케이블 수 | 8 |
| 최대 케이블 직경 | 10.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 52 mm |
| 원형 타공 사이즈 | 40.4 mm |
| 미터법의 타공 사이즈 | M40 |
| 나사산 | M40 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
| 주문번호 | 70355.601 |
| EAN | 4251269328695 |
| 포장단위 | 5 |
| 케이블 수 | 8 |
| 최대 케이블 직경 | 12.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| 주문번호 | 70355.600 |
| EAN | 4251269328572 |
| 포장단위 | 5 |
| 케이블 수 | 8 |
| 최대 케이블 직경 | 12.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| 주문번호 | 70356.601 |
| EAN | 4251269328701 |
| 포장단위 | 5 |
| 케이블 수 | 10 |
| 최대 케이블 직경 | 22.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| 주문번호 | 70356.600 |
| EAN | 4251269328589 |
| 포장단위 | 5 |
| 케이블 수 | 10 |
| 최대 케이블 직경 | 22.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| 주문번호 | 70357.601 |
| EAN | 4251269328718 |
| 포장단위 | 5 |
| 케이블 수 | 12 |
| 최대 케이블 직경 | 10.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| 주문번호 | 70357.600 |
| EAN | 4251269328596 |
| 포장단위 | 5 |
| 케이블 수 | 12 |
| 최대 케이블 직경 | 10.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
| 주문번호 | 70358.601 |
| EAN | 4251269328725 |
| 포장단위 | 5 |
| 케이블 수 | 19 |
| 최대 케이블 직경 | 6.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 62 mm |
| 원형 타공 사이즈 | 50.4 mm |
| 미터법의 타공 사이즈 | M50 |
| 나사산 | M50 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 19 x 3.2 - 6.5 mm |
| 주문번호 | 70359.601 |
| EAN | 4251269328732 |
| 포장단위 | 5 |
| 케이블 수 | 9 |
| 최대 케이블 직경 | 22.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| 주문번호 | 70359.600 |
| EAN | 4251269328619 |
| 포장단위 | 5 |
| 케이블 수 | 9 |
| 최대 케이블 직경 | 22.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| 주문번호 | 70360.601 |
| EAN | 4251269328749 |
| 포장단위 | 5 |
| 케이블 수 | 13 |
| 최대 케이블 직경 | 16.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| 주문번호 | 70360.600 |
| EAN | 4251269328626 |
| 포장단위 | 5 |
| 케이블 수 | 13 |
| 최대 케이블 직경 | 16.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| 주문번호 | 70361.601 |
| EAN | 4251269328756 |
| 포장단위 | 5 |
| 케이블 수 | 14 |
| 최대 케이블 직경 | 10.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 14 x 5 - 10.2 mm |
| 주문번호 | 70361.600 |
| EAN | 4251269328633 |
| 포장단위 | 5 |
| 케이블 수 | 14 |
| 최대 케이블 직경 | 10.2 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 14 x 5 - 10.2 mm |
| 주문번호 | 70362.601 |
| EAN | 4251269328763 |
| 포장단위 | 5 |
| 케이블 수 | 35 |
| 최대 케이블 직경 | 6.5 mm |
| 색상 | 블루(RAL 5005와 유사) |
| 높이 | 22 mm |
| 설치 높이 | 8 mm |
| 외경 사이즈 | 75 mm |
| 원형 타공 사이즈 | 63.4 mm |
| 미터법의 타공 사이즈 | M63 |
| 나사산 | M63 × 1,5 |
| 나사산 길이 | 14 mm |
| 표면 거칠기 (ISO 4287) | Ra = 0,421 μm |
| 케이블 직경 용 | 35 x 3.2 - 6.5 mm |

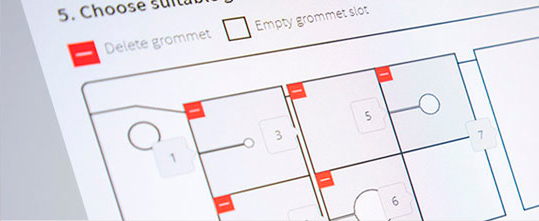

Always find the right size and the right cable grommets for your cable entry!
